Запобіжна вибухова речовина

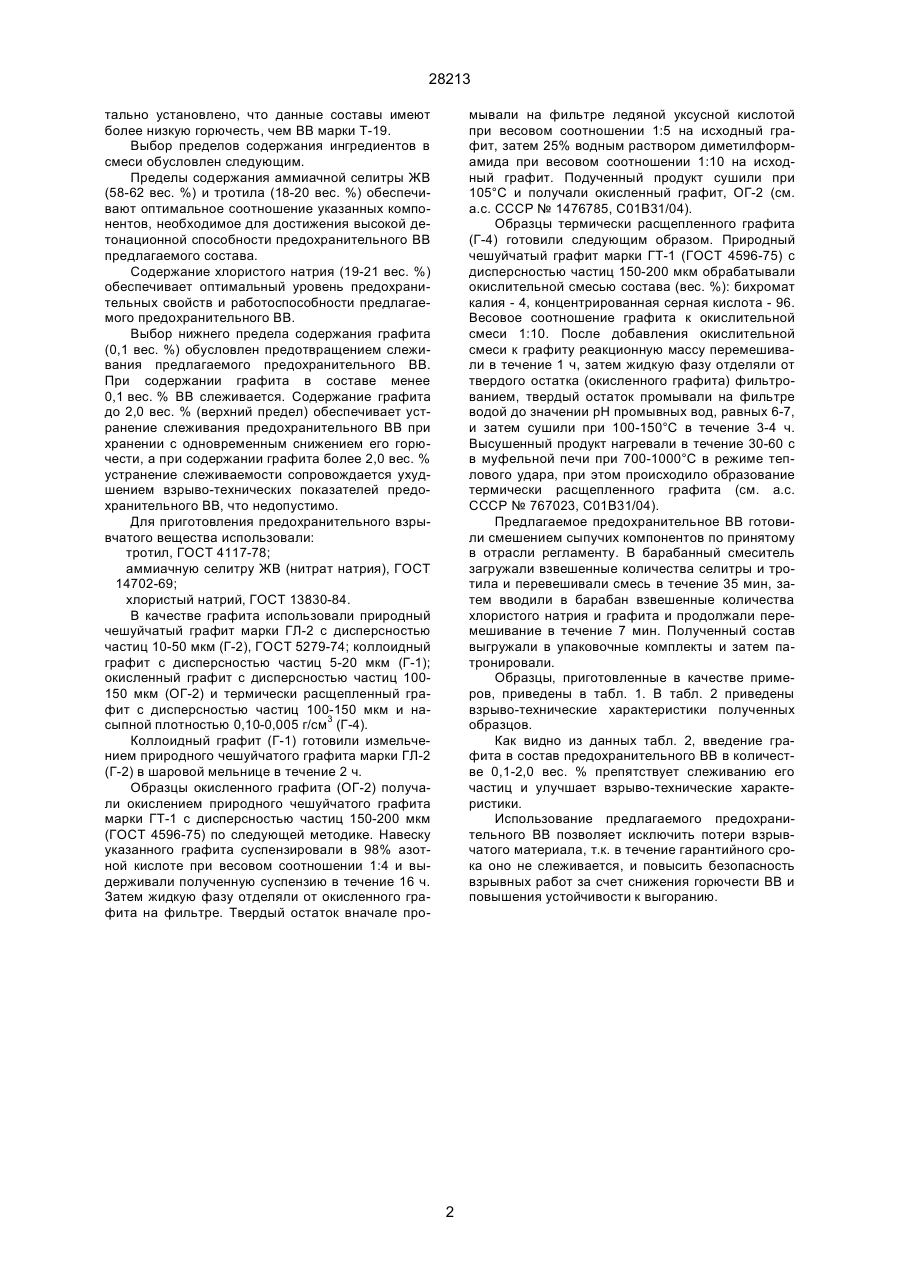

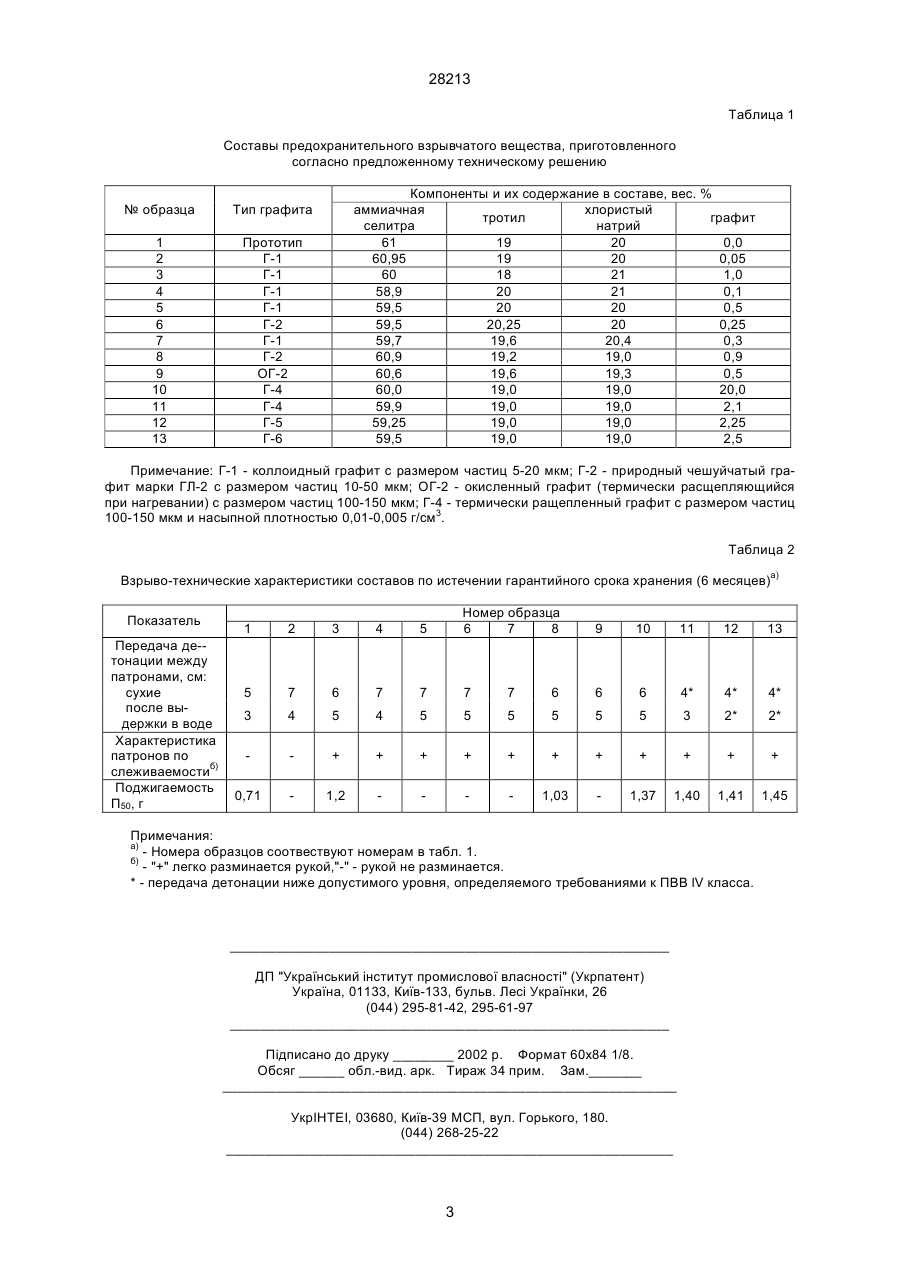

Предохранительное взрывчатое вещество, включающее аммиачную селитру ЖВ, тротил и хлористый натрий, отличающееся тем, что оно дополнительно содержит графит, выбранный из ряда - природный графит, коллоидный графит, окисленный графит, термически расщепленный графит, при следующем соотношении компонентов: вес. %: аммиачная селитра ЖВ 58-62 тротил 18-20 хлористый натрий 19-21 графит 0,1-2,0 (19) (21) 95083692 (22) 07.08.1995 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Калякін Станіслав Олександрович, Пісоцький Михайло Кирилович, Апаров Олександр Петрович, Новікова Надія Олексіївна, Потапчук Микола Володимирович, Шапранов Володимир Володимирович, Ярошенко Александр Павлович, Грач Валерій Маркович, Кожевніков Борис Михайлович, Овчинников Жорж Михайлович, Левакова Лідія Іванівна (73) МАЛЕ КОЛЕКТИВНЕ ПІДПРИЄМСТВО НАУКОВО-ВИРОБНИЧА КОМЕРЦІЙНА ФІРМА "ФЛЕЙМ" 28213 тально установлено, что данные составы имеют более низкую горючесть, чем ВВ марки T-19. Выбор пределов содержания ингредиентов в смеси обусловлен следующим. Пределы содержания аммиачной селитры ЖВ (58-62 вес. %) и тротила (18-20 вес. %) обеспечивают оптимальное соотношение указанных компонентов, необходимое для достижения высокой детонационной способности предохранительного ВВ предлагаемого состава. Содержание хлористого натрия (19-21 вес. %) обеспечивает оптимальный уровень предохранительных свойств и работоспособности предлагаемого предохранительного ВВ. Выбор нижнего предела содержания графита (0,1 вес. %) обусловлен предотвращением слеживания предлагаемого предохранительного ВВ. При содержании графита в составе менее 0,1 вес. % ВВ слеживается. Содержание графита до 2,0 вес. % (верхний предел) обеспечивает устранение слеживания предохранительного ВВ при хранении с одновременным снижением его горючести, а при содержании графита более 2,0 вес. % устранение слеживаемости сопровождается ухудшением взрыво-технических показателей предохранительного ВВ, что недопустимо. Для приготовления предохранительного взрывчатого вещества использовали: тротил, ГОСТ 4117-78; аммиачную селитру ЖB (нитрат натрия), ГОСТ 14702-69; хлористый натрий, ГОСТ 13830-84. В качестве графита использовали природный чешуйчатый графит марки ГЛ-2 с дисперсностью частиц 10-50 мкм (Г-2), ГОСТ 5279-74; коллоидный графит с дисперсностью частиц 5-20 мкм (Г-1); окисленный графит с дисперсностью частиц 100150 мкм (ОГ-2) и термически расщепленный графит с дисперсностью частиц 100-150 мкм и насыпной плотностью 0,10-0,005 г/см3 (Г-4). Коллоидный графит (Г-1) готовили измельчением природного чешуйчатого графита марки ГЛ-2 (Г-2) в шаровой мельнице в течение 2 ч. Образцы окисленного графита (ОГ-2) получали окислением природного чешуйчатого графита марки ГТ-1 с дисперсностью частиц 150-200 мкм (ГОСТ 4596-75) по следующей методике. Навеску указанного графита суспензировали в 98% азотной кислоте при весовом соотношении 1:4 и выдерживали полученную суспензию в течение 16 ч. Затем жидкую фазу отделяли от окисленного графита на фильтре. Твердый остаток вначале про мывали на фильтре ледяной уксусной кислотой при весовом соотношении 1:5 на исходный графит, затем 25% водным раствором диметилформамида при весовом соотношении 1:10 на исходный графит. Подученный продукт сушили при 105°С и получали окисленный графит, ОГ-2 (cм. a.c. CCCP № 1476785, С01В31/04). Образцы термически расщепленного графита (Г-4) готовили следующим образом. Природный чешуйчатый графит марки ГТ-1 (ГОСТ 4596-75) с дисперсностью частиц 150-200 мкм обрабатывали окислительной смесью состава (вес. %): бихромат калия - 4, концентрированная серная кислота - 96. Весовое соотношение графита к окислительной смеси 1:10. После добавления окислительной смеси к графиту реакционную массу перемешивали в течение 1 ч, затем жидкую фазу отделяли от твердого остатка (окисленного графита) фильтрованием, твердый остаток промывали на фильтре водой до значении рН промывных вод, равных 6-7, и затем сушили при 100-150°С в течение 3-4 ч. Высушенный продукт нагревали в течение 30-60 с в муфельной печи при 700-1000°С в режиме теплового удара, при этом происходило образование термически расщепленного графита (см. а.с. СССР № 767023, С01В31/04). Предлагаемое предохранительное ВВ готовили смешением сыпучих компонентов по принятому в отрасли регламенту. В барабанный смеситель загружали взвешенные количества селитры и тротила и перевешивали смесь в течение 35 мин, затем вводили в барабан взвешенные количества хлористого натрия и графита и продолжали перемешивание в течение 7 мин. Полученный состав выгружали в упаковочные комплекты и затем патронировали. Образцы, приготовленные в качестве примеров, приведены в табл. 1. В табл. 2 приведены взрыво-технические характеристики полученных образцов. Как видно из данных табл. 2, введение графитa в состав предохранительного ВВ в количестве 0,1-2,0 вес. % препятствует слеживанию его частиц и улучшает взрыво-технические характеристики. Использование предлагаемого предохранительного ВВ позволяет исключить потери взрывчатого материала, т.к. в течение гарантийного срока оно не слеживается, и повысить безопасность взрывных работ за счет снижения горючести ВВ и повышения устойчивости к выгоранию. 2 28213 Таблица 1 Составы предохранительного взрывчатого вещества, приготовленного согласно предложенному техническому решению № образца 1 2 3 4 5 6 7 8 9 10 11 12 13 Компоненты и их содержание в составе, вес. % аммиачная хлористый тротил графит селитра натрий 61 19 20 0,0 60,95 19 20 0,05 60 18 21 1,0 58,9 20 21 0,1 59,5 20 20 0,5 59,5 20,25 20 0,25 59,7 19,6 20,4 0,3 60,9 19,2 19,0 0,9 60,6 19,6 19,3 0,5 60,0 19,0 19,0 20,0 59,9 19,0 19,0 2,1 59,25 19,0 19,0 2,25 59,5 19,0 19,0 2,5 Тип графита Прототип Г-1 Г-1 Г-1 Г-1 Г-2 Г-1 Г-2 ОГ-2 Г-4 Г-4 Г-5 Г-6 Примечание: Г-1 - коллоидный графит с размером частиц 5-20 мкм; Г-2 - природный чешуйчатый графит марки ГЛ-2 с размером частиц 10-50 мкм; ОГ-2 - окисленный графит (термически расщепляющийся при нагревании) с размером частиц 100-150 мкм; Г-4 - термически ращепленный графит с размером частиц 100-150 мкм и насыпной плотностью 0,01-0,005 г/см3. Таблица 2 Взрыво-технические характеристики составов по истечении гарантийного срока хранения (6 месяцев)а) Показатель Передача де-тонации между патронами, см: сухие после выдержки в воде Характеристика патронов по слеживаемостиб) Поджигаемость П50, г 1 2 3 4 5 Номер образца 6 7 8 9 10 11 12 13 5 7 6 7 7 7 7 6 6 6 4* 4* 4* 3 4 5 4 5 5 5 5 5 5 3 2* 2* + + + + + + + + + + + 0,71 1,2 1,03 1,37 1,40 1,41 1,45 Примечания: а) - Номера образцов соотвествуют номерам в табл. 1. б) - "+" легко разминается рукой,"-" - рукой не разминается. * - передача детонации ниже допустимого уровня, определяемого требованиями к ПВВ lV класса. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
