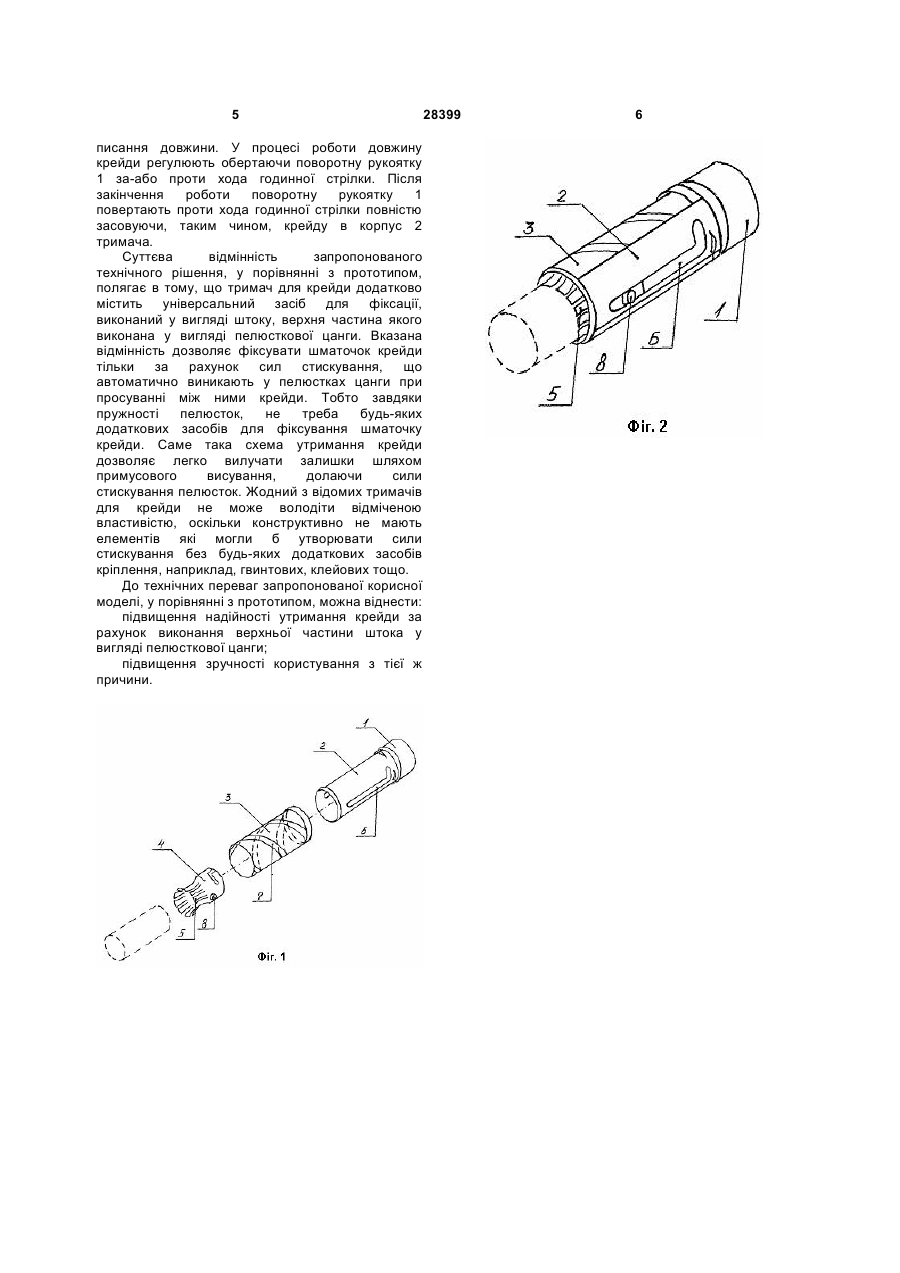

Тримач для крейди

Тримач для крейди, що містить поворотну рукоятку, порожнистий внутрішній корпус, який з одного торця з'єднаний з поворотною рукояткою будь-яким способом, наприклад припаяний до неї, та на протилежних боках якого виконані Г-подібні 3 причому кришка закріплена у зоні з'єднання рукоятки з корпусом будь-яким способом, наприклад виступами або «з натягом» за рахунок сил тертя. За допомогою виступу шток, у якому розміщено крейду, переміщують по корпусу. Фіксація штока здійснюється завдяки Z-подібній формі прорізу [див. патент Китаю №2691871 з класу В43К 23/016, який опублікований 13.04.2005 p.]. Недоліком цього тримача для крейди є те, що шток у якому розміщена крейда, фіксується тільки у крайніх положеннях, а фіксація штока в довільному положенні не передбачена. При фіксації штока в крайньому верхньому положенні з футляра витикається практично весь шматок крейди. Таким чином, довжина пишучої чистини крейди стає невиправдано великою та таким засобом для писання не зручно користуватися. Фіксація штока в крайньому нижньому положенні взагалі не передбачає використання тримача для крейди. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є тримач для крейди, що містить порожнистий внутрішній корпус, який з одного торця з'єднаний з поворотною рукояткою будьяким способом, наприклад припаяний до неї, та на протилежних стінках якого виконані Г-подібні прорізи, порожнистий зовнішній корпус, який діаметром і довжиною відповідає тим же самим розмірам внутрішнього корпуса, та який містить гвинтовий проріз та надягнутий на внутрішній корпус і з'єднаний з ним будь-яким способом наприклад виступами або «з натягом» за рахунок сил тертя, порожнистий шток який на протилежних боках зовні має виступи що взаємодіють із Гподібним прорізом внутрішнього корпуса й гвинтовим прорізом зовнішнього корпуса [див. патент Китаю №2712648 з класу В43К 23/016, який опублікований 27.07.2005 p.]. Основним недоліком цього тримача для крейди є те що крейда в штоку ніяк не зафіксована, що робить такий засіб для писання не зручним у використанні: велика імовірність випадання крейди з тримача під час користування засобом. Цей недолік пояснюється наступним. При письмі крейда в штоку зазнає бічні напруги, Крейда тверда, але тендітна. Стикаючись із твердим штоком крайки крейди під дією бічних напруг кришаться, тому після написання декількох слів крейда випадає зі штока. При спробі повернути крейду у істотне положення забруднюються руки. Таким чином, футляр не виконує свого головного призначення - захищати руки від забруднення крейдою. В основу корисної моделі поставлено завдання підвищення надійності утримання крейди за рахунок розширення техніко-споживчих можливостей тримача для крейди шляхом зміни його конструкції, зокрема наділення його додатковим універсальним засобом для фіксування крейди у штоку. Рішення поставленої задачі досягається тим, що у тримача для крейди, що містить поворотну рукоятку, порожнистий внутрішній корпус, який з 28399 4 одного торця з'єднаний з поворотною рукояткою будь-яким способом, наприклад припаяний до неї, та на протилежних боках якого виконані Г-подібні прорізи, порожнистий зовнішній корпус, який діаметром і довжиною відповідає тим же самим розмірам внутрішнього корпуса, та який містить гвинтовий проріз і надягнутий на внутрішній корпус і з'єднаний з ним будь-яким способом наприклад виступами або «з натягом» за рахунок сил тертя, порожнистий шток який на протилежних боках зовні має виступи що взаємодіють із Г-подібними прорізами внутрішнього корпуса й гвинтовим прорізом зовнішнього корпуса, згідно пропозиції, верхня частина штока виконана у вигляді пелюсткової цанги для фіксації крейди. Завдяки тому що верхня частина штока виконана у вигляді пелюсткової цанги, пружний шток становиться податливим, завдяки чому крайки твердої але тендітної крейди витримують бокові напруги. У результаті крейда в штоку не кришиться й при писанні не випадає зі штоку. Подальша сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - запропонований тримач для крейди у розібраному стані; Фіг.2 - те ж саме, у зібраному стані. Запропонований тримач для крейди містить поворотну рукоятку 1, порожнистий внутрішній корпус 2, порожнистий зовнішній корпус 3 та порожнистий шток 4 верхня частина якого виконана у вигляді пелюсткової цанги 5. Внутрішній корпус 2 на протилежних боках містить Г-подібні прорізи 6. Зовнішній корпус 3 містить гвинтовий проріз 7 і відповідає діаметром і довжиною тим же самим розмірам внутрішнього корпуса 2. Зовнішній корпус 3 надягнутий на внутрішній корпус 2 і з'єднаний з ним будь-яким способом, наприклад виступами або «з натягом» за рахунок сил тертя. Шток 4 на протилежних боках зовні має виступи 8 що взаємодіють із Гподібним прорізом 6 внутрішнього корпуса 2 й гвинтовим прорізом 7 зовнішнього корпуса 3. Зрозуміло, що як варіант, запропонований тримач для крейди, може містити кришку, виконану у вигляді відкритої порожнистої ємності діаметром і довжиною відповідними до тих же ж самих розмірів внутрішнього корпуса, причому кришка закріплена у зоні з'єднання поворотної рукоятки з внутрішнім корпусом будь-яким способом, наприклад виступами або «з натягом» за рахунок сил тертя. Зрозуміло також, що як варіант, запропонований тримач для крейди може містити зовнішній корпус внутрішня сторона якого містить гвинтову канавку. Використовують запропонований тримач для крейди наступним чином. Повертаючи поворотну рукоятку 1, наприклад, за ходом годинної стрілки до упору, видвигають шток 4. Крейду вставляють у шток 4. При цьому цанга 5 затискає таку її частину, що виявилася поглибленою у шток 4 і надійно там її утримує. Повертаючи поворотну рукоятку 1 проти годинної стрілки, крейду засовують у корпус 2 тримача. При цьому зовні залишають крейду зручної для 5 писання довжини. У процесі роботи довжину крейди регулюють обертаючи поворотну рукоятку 1 за-або проти хода годинної стрілки. Після закінчення роботи поворотну рукоятку 1 повертають проти хода годинної стрілки повністю засовуючи, таким чином, крейду в корпус 2 тримача. Суттєва відмінність запропонованого технічного рішення, у порівнянні з прототипом, полягає в тому, що тримач для крейди додатково містить універсальний засіб для фіксації, виконаний у вигляді штоку, верхня частина якого виконана у вигляді пелюсткової цанги. Вказана відмінність дозволяє фіксувати шматочок крейди тільки за рахунок сил стискування, що автоматично виникають у пелюстках цанги при просуванні між ними крейди. Тобто завдяки пружності пелюсток, не треба будь-яких додаткових засобів для фіксування шматочку крейди. Саме така схема утримання крейди дозволяє легко вилучати залишки шляхом примусового висування, долаючи сили стискування пелюсток. Жодний з відомих тримачів для крейди не може володіти відміченою властивістю, оскільки конструктивно не мають елементів які могли б утворювати сили стискування без будь-яких додаткових засобів кріплення, наприклад, гвинтових, клейових тощо. До технічних переваг запропонованої корисної моделі, у порівнянні з прототипом, можна віднести: підвищення надійності утримання крейди за рахунок виконання верхньої частини штока у вигляді пелюсткової цанги; підвищення зручності користування з тієї ж причини. 28399 6
