Пристрій для герметизації порожнистих виробів типу труб

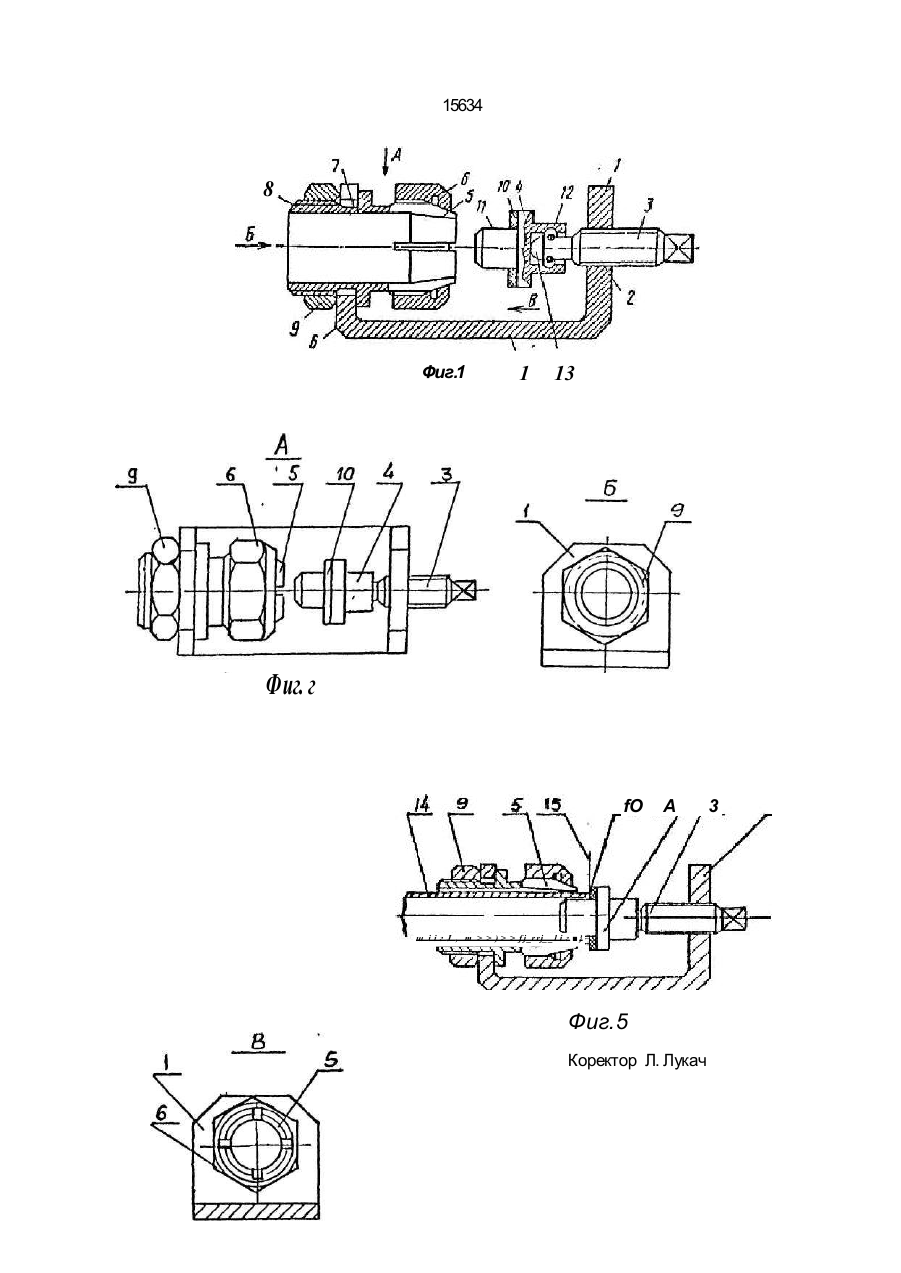

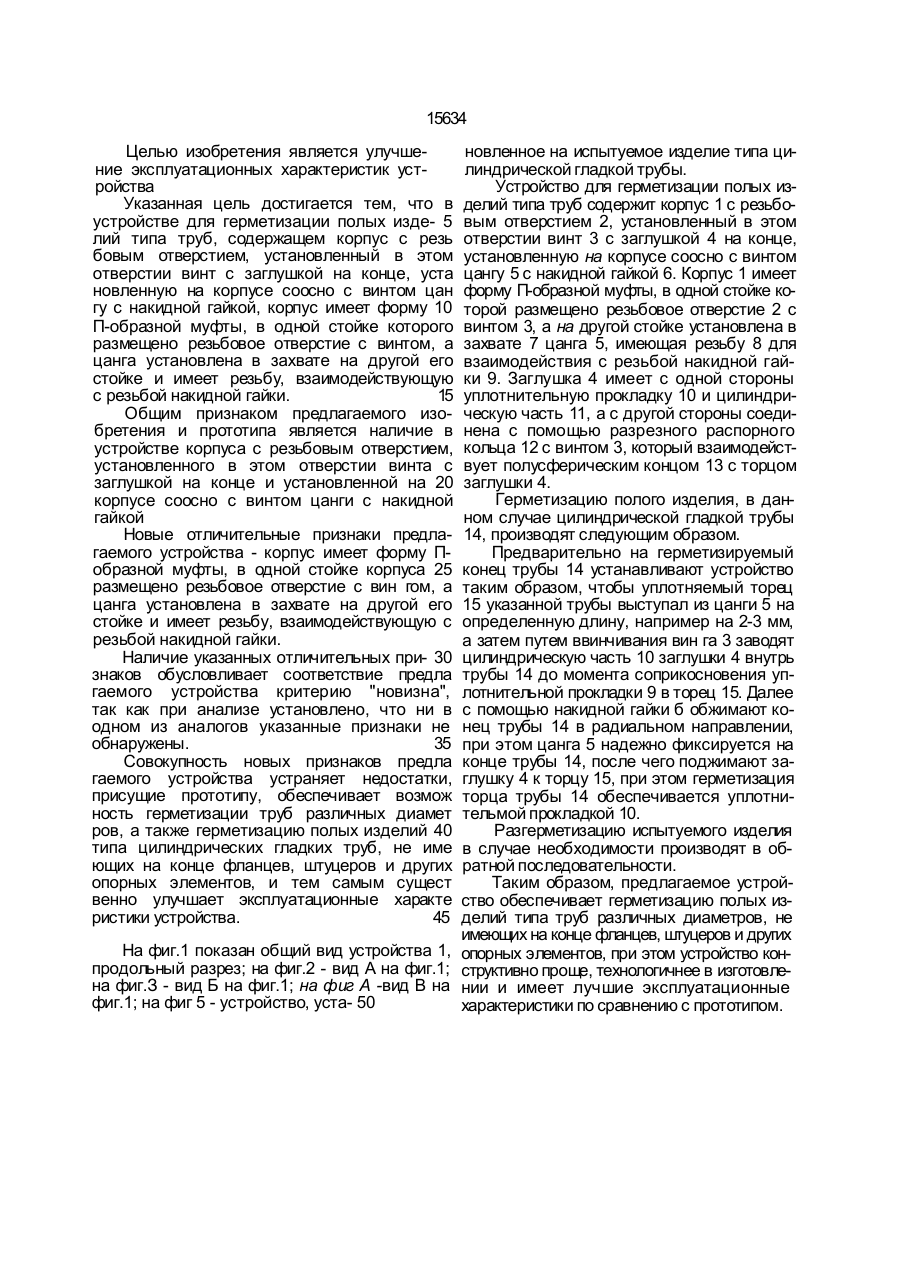

Устройство для герметизации полых изделий типа труб, содержащее корпус с резьбовым отверстием, установленный в этом отверстии винт с заглушкой на конце, установленную на корпусе соосно с винтом цангу с накидной гайкой, о т л и ч а ю щ е е с я тем, что корпус имеет форму П-образной муфты, в одной стойке которого размещено резьбовое отверстие с винтом, а цанга установлена в захвате на другой его стойке и имеет резьбу, взаимодействующую с резьбой накидной гайки. пус с вкладышами и герметизирующую заглушку с механизмом поджима. Однако вкладыш этого устройства выполнен разрез ным и состоит из четырех частей, каждая из которых требует индивидуальной подгонк и по внутре нней к онич е ск ой пове рх ности к орп уса для закрепления испытуемого изделия, что значительно усложняет процесс проведения испытаний. Наиболее близким по технической сущности к предлагаемому изобретению является цанговое соединение трубопроводов, содержащее корпус и трубу, обжимаемую цангой с помощью накидной гайки на цилиндрическом штуцере, введенном в месте обжима внутрь трубы, цанга выполнена с внутренним буртиком, а штуцер в месте контакта с трубой - в-форме конуса. Недостатком известного устройства являются ограниченные эксплуатационные воз можности, так как для герме тизации труб различных диаметров в нем требуется замена корпуса в виде накидной гайки. С > ел ON СО О 15634 Целью изобретения является улучшение эксплуатационных характеристик устройства Указанная цель достигается тем, что в устройстве для герметизации полых изде- 5 лий типа труб, содержащем корпус с резь бовым отверстием, установленный в этом отверстии винт с заглушкой на конце, уста новленную на корпусе соосно с винтом цан гу с накидной гайкой, корпус имеет форму 10 П-образной муфты, в одной стойке которого размещено резьбовое отверстие с винтом, а цанга установлена в захвате на другой его стойке и имеет резьбу, взаимодействующую с резьбой накидной гайки. 15 Общим признаком предлагаемого изобретения и прототипа является наличие в устройстве корпуса с резьбовым отверстием, установленного в этом отверстии винта с заглушкой на конце и установленной на 20 корпусе соосно с винтом цанги с накидной гайкой Новые отличительные признаки предлагаемого устройства - корпус имеет форму Побразной муфты, в одной стойке корпуса 25 размещено резьбовое отверстие с вин гом, а цанга установлена в захвате на другой его стойке и имеет резьбу, взаимодействующую с резьбой накидной гайки. Наличие указанных отличительных при- 30 знаков обусловливает соответствие предла гаемого устройства критерию "новизна", так как при анализе установлено, что ни в одном из аналогов указанные признаки не обнаружены. 35 Совокупность новых признаков предла гаемого устройства устраняет недостатки, присущие прототипу, обеспечивает возмож ность герметизации труб различных диамет ров, а также герметизацию полых изделий 40 типа цилиндрических гладких труб, не име ющих на конце фланцев, штуцеров и других опорных элементов, и тем самым сущест венно улучшает эксплуатационные характе ристики устройства. 45 новленное на испытуемое изделие типа цилиндрической гладкой трубы. Устройство для герметизации полых изделий типа труб содержит корпус 1 с резьбовым отверстием 2, установленный в этом отверстии винт 3 с заглушкой 4 на конце, установленную на корпусе соосно с винтом цангу 5 с накидной гайкой 6. Корпус 1 имеет форму П-образной муфты, в одной стойке которой размещено резьбовое отверстие 2 с винтом 3, а на другой стойке установлена в захвате 7 цанга 5, имеющая резьбу 8 для взаимодействия с резьбой накидной гайки 9. Заглушка 4 имеет с одной стороны уплотнительную прокладку 10 и цилиндрическую часть 11, а с другой стороны соединена с помощью разрезного распорного кольца 12 с винтом 3, который взаимодействует полусферическим концом 13 с торцом заглушки 4. Герметизацию полого изделия, в данном случае цилиндрической гладкой трубы 14, производят следующим образом. Предварительно на герметизируемый конец трубы 14 устанавливают устройство таким образом, чтобы уплотняемый торец 15 указанной трубы выступал из цанги 5 на определенную длину, например на 2-3 мм, а затем путем ввинчивания вин га 3 заводят цилиндрическую часть 10 заглушки 4 внутрь трубы 14 до момента соприкосновения уплотнительной прокладки 9 в торец 15. Далее с помощью накидной гайки б обжимают конец трубы 14 в радиальном направлении, при этом цанга 5 надежно фиксируется на конце трубы 14, после чего поджимают заглушку 4 к торцу 15, при этом герметизация торца трубы 14 обеспечивается уплотнительмой прокладкой 10. Разгерметизацию испытуемого изделия в случае необходимости производят в обратной последовательности. Таким образом, предлагаемое устройство обеспечивает герметизацию полых изделий типа труб различных диаметров, не имеющих на конце фланцев, штуцеров и других На фиг.1 показан общий вид устройства 1, опорных элементов, при этом устройство конпродольный разрез; на фиг.2 - вид А на фиг.1; структивно проще, технологичнее в изготовлена фиг.З - вид Б на фиг.1; на фиг А -вид В на нии и имеет лучшие эксплуатационные фиг.1; на фиг 5 - устройство, уста- 50 характеристики по сравнению с прототипом. 15634 8 Фиг.1 1 13 Фиг. г fO A ш і і г J , т > > ) > > f j_r rj_ _ l і г } Фиг.5 Коректор Л. Лукач 3 Фиг. 4 Упорядник Замовлення 4193 Техред М.Моргентал Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
