Котельна установка

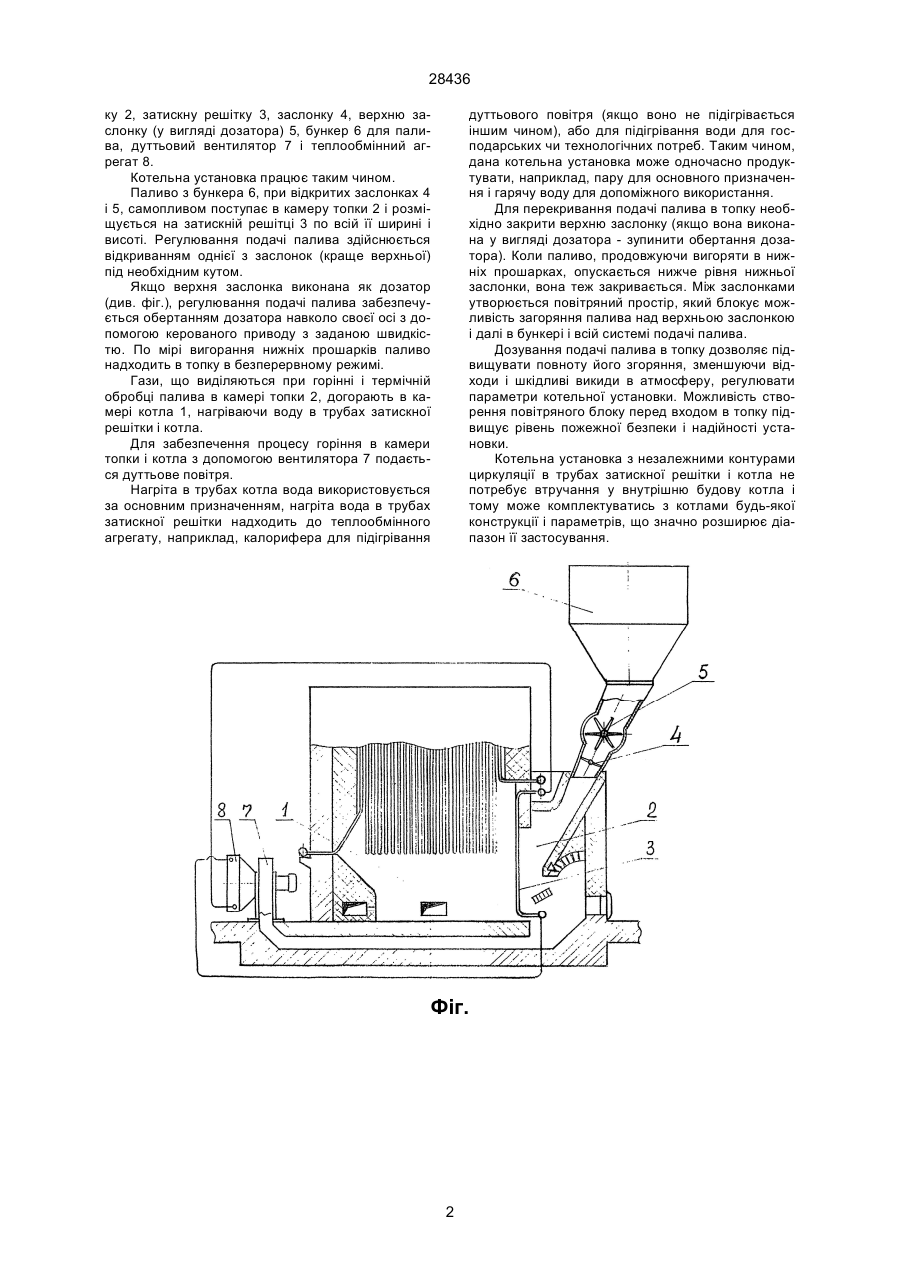

1. Котельна установка, що включає в себе бункер для палива, топку, затискну решітку, в трубах 28436 ку 2, затискну решітку 3, заслонку 4, верхню заслонку (у вигляді дозатора) 5, бункер 6 для палива, дуттьовий вентилятор 7 і теплообмінний агрегат 8. Котельна установка працює таким чином. Паливо з бункера 6, при відкритих заслонках 4 і 5, самопливом поступає в камеру топки 2 і розміщується на затискній решітці 3 по всій її ширині і висоті. Регулювання подачі палива здійснюється відкриванням однієї з заслонок (краще верхньої) під необхідним кутом. Якщо верхня заслонка виконана як дозатор (див. фіг.), регулювання подачі палива забезпечується обертанням дозатора навколо своєї осі з допомогою керованого приводу з заданою швидкістю. По мірі вигорання нижніх прошарків паливо надходить в топку в безперервному режимі. Гази, що виділяються при горінні і термічній обробці палива в камері топки 2, догорають в камері котла 1, нагріваючи воду в трубах затискної решітки і котла. Для забезпечення процесу горіння в камери топки і котла з допомогою вентилятора 7 подається дуттьове повітря. Нагріта в трубах котла вода використовується за основним призначенням, нагріта вода в трубах затискної решітки надходить до теплообмінного агрегату, наприклад, калорифера для підігрівання дуттьового повітря (якщо воно не підігрівається іншим чином), або для підігрівання води для господарських чи технологічних потреб. Таким чином, дана котельна установка може одночасно продуктувати, наприклад, пару для основного призначення і гарячу воду для допоміжного використання. Для перекривання подачі палива в топку необхідно закрити верхню заслонку (якщо вона виконана у вигляді дозатора - зупинити обертання дозатора). Коли паливо, продовжуючи вигоряти в нижніх прошарках, опускається нижче рівня нижньої заслонки, вона теж закривається. Між заслонками утворюється повітряний простір, який блокує можливість загоряння палива над верхньою заслонкою і далі в бункері і всій системі подачі палива. Дозування подачі палива в топку дозволяє підвищувати повноту його згоряння, зменшуючи відходи і шкідливі викиди в атмосферу, регулювати параметри котельної установки. Можливість створення повітряного блоку перед входом в топку підвищує рівень пожежної безпеки і надійності установки. Котельна установка з незалежними контурами циркуляції в трубах затискної решітки і котла не потребує втручання у внутрішню будову котла і тому може комплектуватись з котлами будь-якої конструкції і параметрів, що значно розширює діапазон її застосування. Фіг. 2 28436 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
