Затяжка для кріплення підготовчих виробок

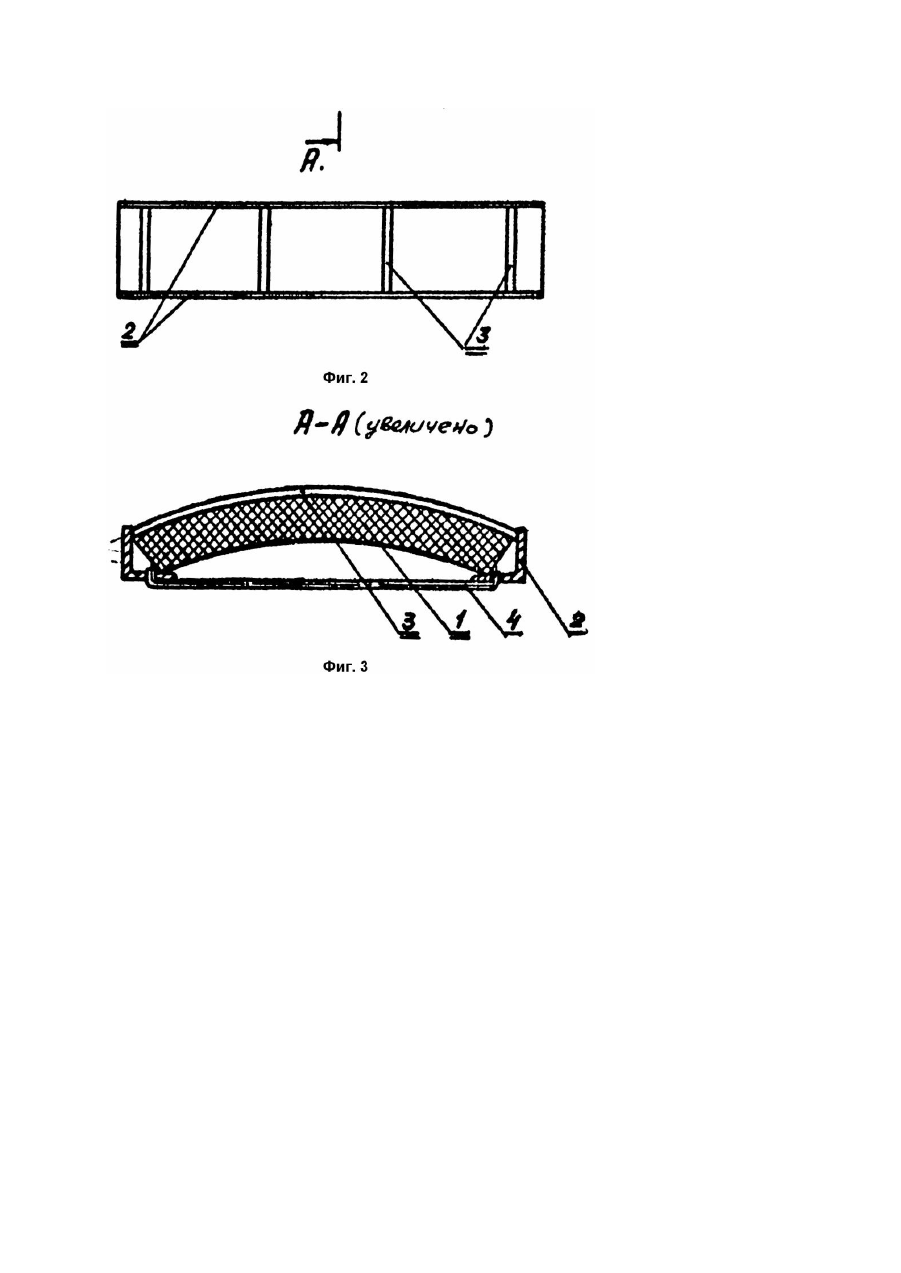

Предлагаемое изобретение относится к горному делу, а точнее к затяжкам для крепи подготовительных выработок. Известна шахтная затяжка, состоящая из несущи х, удерживающих элементов и гибкого прямоугольного полотна, размещенного между несущими и удерживающими элементами. Несущие элементы выполнены из скрепленных между собой продольных и поперечных стержней, образующи х решетк у и наклонных стержней, которые размещены в средней части затяжки и скреплены своими концами с поперечными, а другие наклоненные стержни установлены по углам полотна и скреплены одним концом с продольными стержнями, а другими - с поперечными стержнями (Авт. св. СССР №1523678, кл. E21D11/15, 1987). Такая затяжка характеризуется сложностью конструкции и технологии изготовления, требует большого расхода материала. Известна также шахтная затяжка, состоящая из стеклопластикового полотна и металлической решетки в виде перекрещивающихся -образных стержней с изогнутыми концами, вершины одних стержней изогнуты в виде петли, а другие - в виде крюка. Полотно по углам снабжено отверстиями, а по краям длинных сторон - прорезями (Авт. св. СССР №1536005, кл. E21D11/15). Такая затяжка характеризуется сложностью конструкции, большой металлоемкостью, недостаточной поперечной жесткостью в областях между стержнями, требует большого расхода стеклопластикового полотна, что увеличивает стоимость затяжки. В основу изобретения поставлена задача усовершенствования затяжки для крепления подготовительных выработок, в котором выполнение затяжки в виде пологой оболочки с каркасом обеспечивает повышение жесткости и прочности затяжки с наполнителем из неметаллического материала и за счет этого достигается применение материала, подлежащего утилизации, надежность обшивки пространства выработки между рамами крепи и уменьшение стоимости. Поставленная техническая задача решается тем, что в затяжке для крепи подготовительных выработок, выполненной в виде плиты и содержащей арматуру и полотно, согласно изобретению она выполнена в виде пологой оболочки из матрицы-наполнителя, представленного эластичным материалом, например изношенной конвейерной лентой, и охватывающего ее каркаса, содержащего расположенные по продольным краям жесткие фиксаторы, например, угольники, соединенные с ними внешние поперечные связи, совпадающие с кривизной матрицы-наполнителя, и замыкающие поперечные прямолинейные внутренние связи, установленные в отверстиях жестких фиксаторов. Такая затяжка благодаря выполнению ее в виде пологой оболочки из матрицы-наполнителя, представляющего эластичный материал, подлежащий утилизации и каркаса из жестких фиксаторов, соединенных поперечными внешними и внутренними связями, удерживающими матрицунаполнитель в форме пологой цилиндрической оболочки, обеспечивает достаточно высокую поперечную жесткость, не требует значительного расхода металла, характеризуется простотой конструкции и изготовления и низкой стоимостью. Кроме того, она обеспечивает повторное применение. На фиг.1, 2, 3 показана затяжка для крепи подготовительных выработок. Затяжка содержит матрицу-наполнитель 1 из эластичного материала, например, изношенной конвейерной ленты, подлежащей утилизации и охватывающего ее каркаса, состоящего из жестких фиксаторов 2, например, угольников, расположенных вдоль продольных краев матрицынаполнителя, внешних поперечных связей 3, совпадающих с кривизной матрицы-наполнителя; принимающей при установке каркаса форму пологой цилиндрической оболочки, замыкающих поперечных прямолинейных внутренних связей 4, устанавливаемых в отверстиях жестких фиксаторов, после придания матриценаполнителю формы пологой цилиндрической оболочки. Затяжку собирают в такой последовательности вдоль продольных сторон матрицы-наполнителя 1, имеющего первоначально плоскую форму, укладывают жесткие фиксаторы 2 с жестко присоединенными, например, с помощью сварки, внешними поперечными связями 3, которым придана в сторону будущей выпуклости матрицы наполнительная небольшая погибь. Затем известным образом, прикладывая поперечные силы к жестким фиксаторам, сближают последние, придавая форму пологой цилиндрической оболочки матрице-наполнителю. Получив требуемый прогиб матрицы-наполнителя, в заранее выполненные отверстия в жестких фиксаторах вводят изогнутые концы замыкающих поперечных прямолинейных внутренних связей, получив таким образом жесткий каркас, удерживающий матрицу-наполнитель в форме пологой цилиндрической оболочки. Такая затяжка благодаря выполнению ее матрицы-наполнителя из материала, подлежащего утилизации, существенно уменьшает стоимость затяжки; выполнение ее в виде пологой цилиндрической оболочки с охватывающим жестким каркасом обеспечивает ее достаточную жесткость, что позволяет создать надежную обшивку пространства выработки между рамами крепи.
