Спосіб рентгенофлуоресційного аналізу руд різних типів

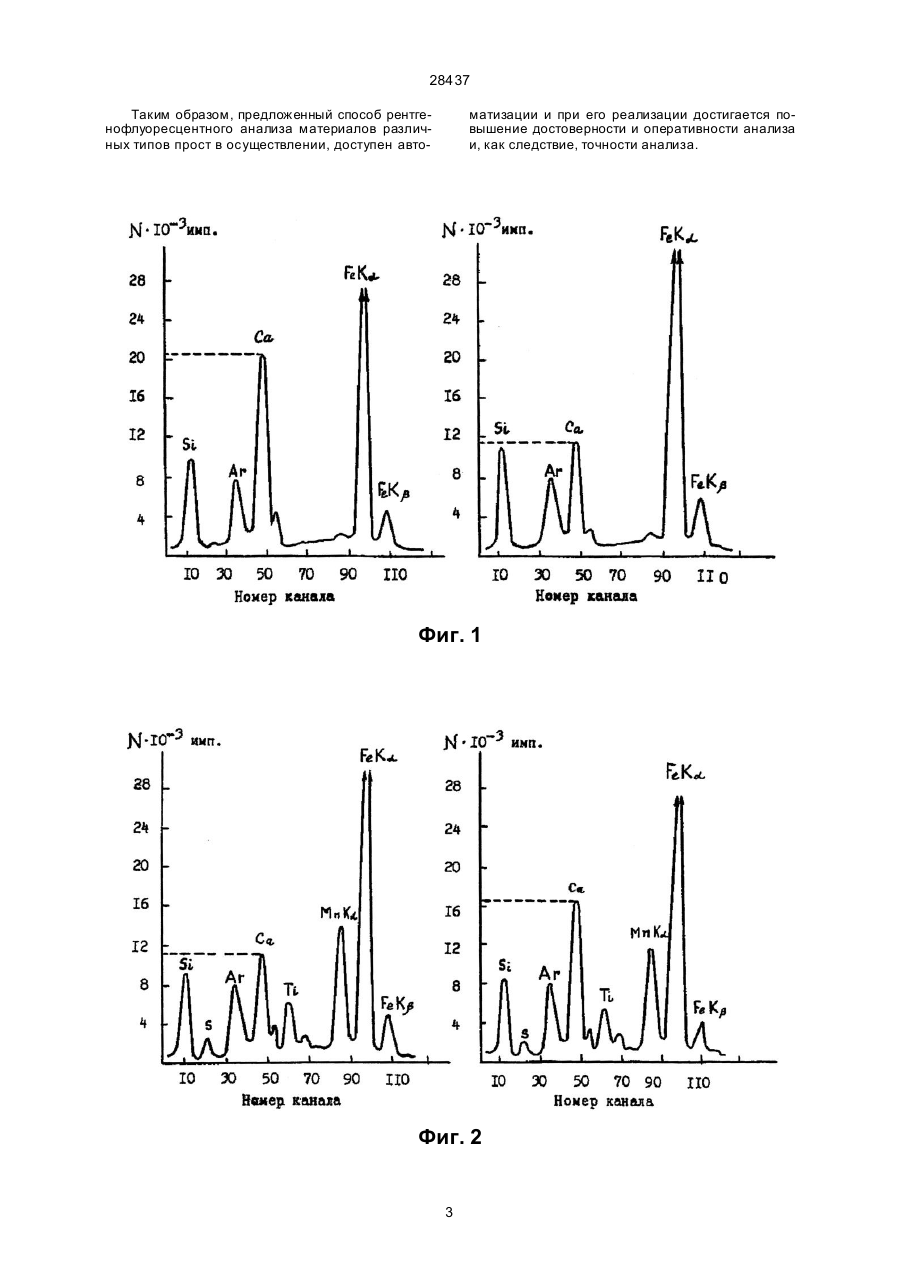

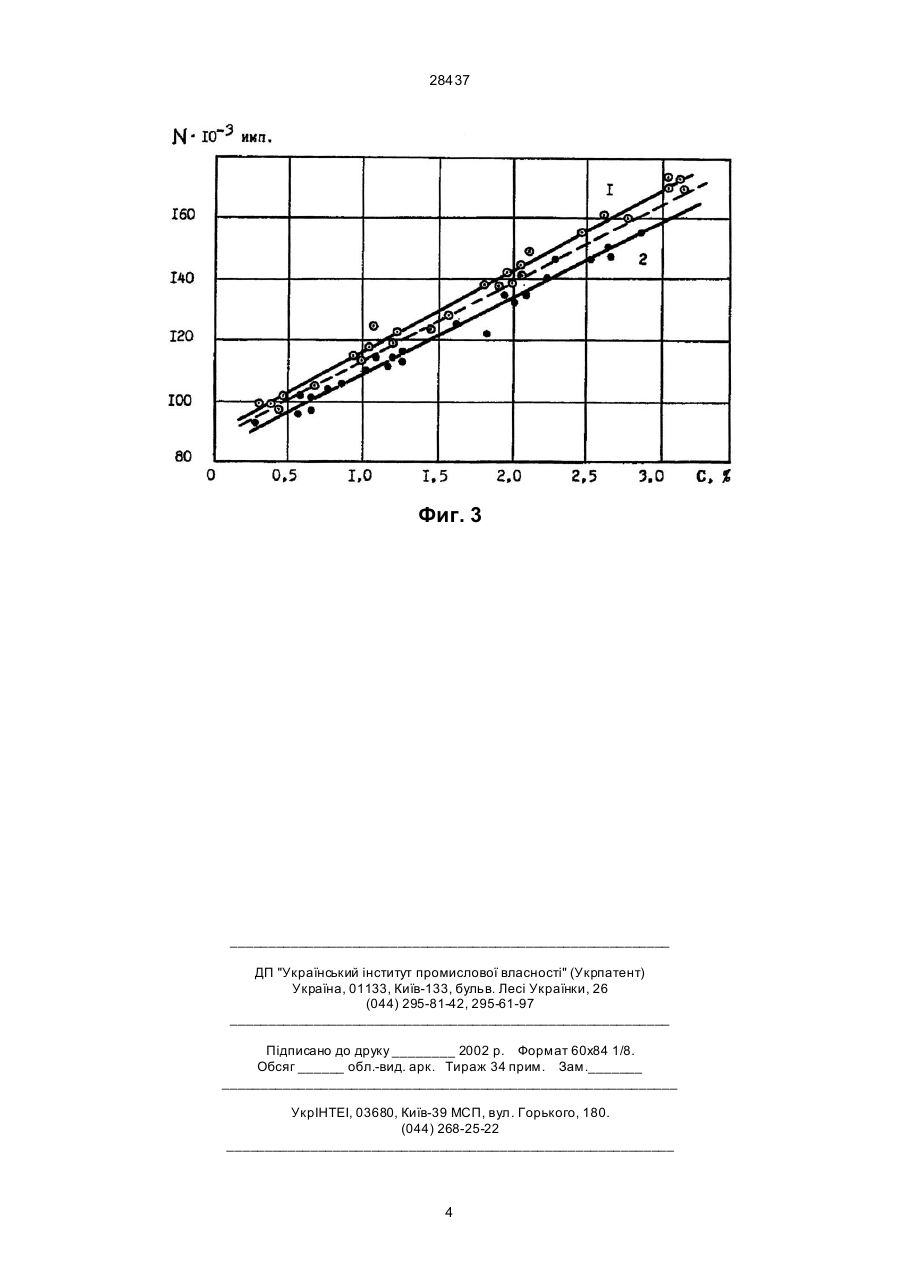

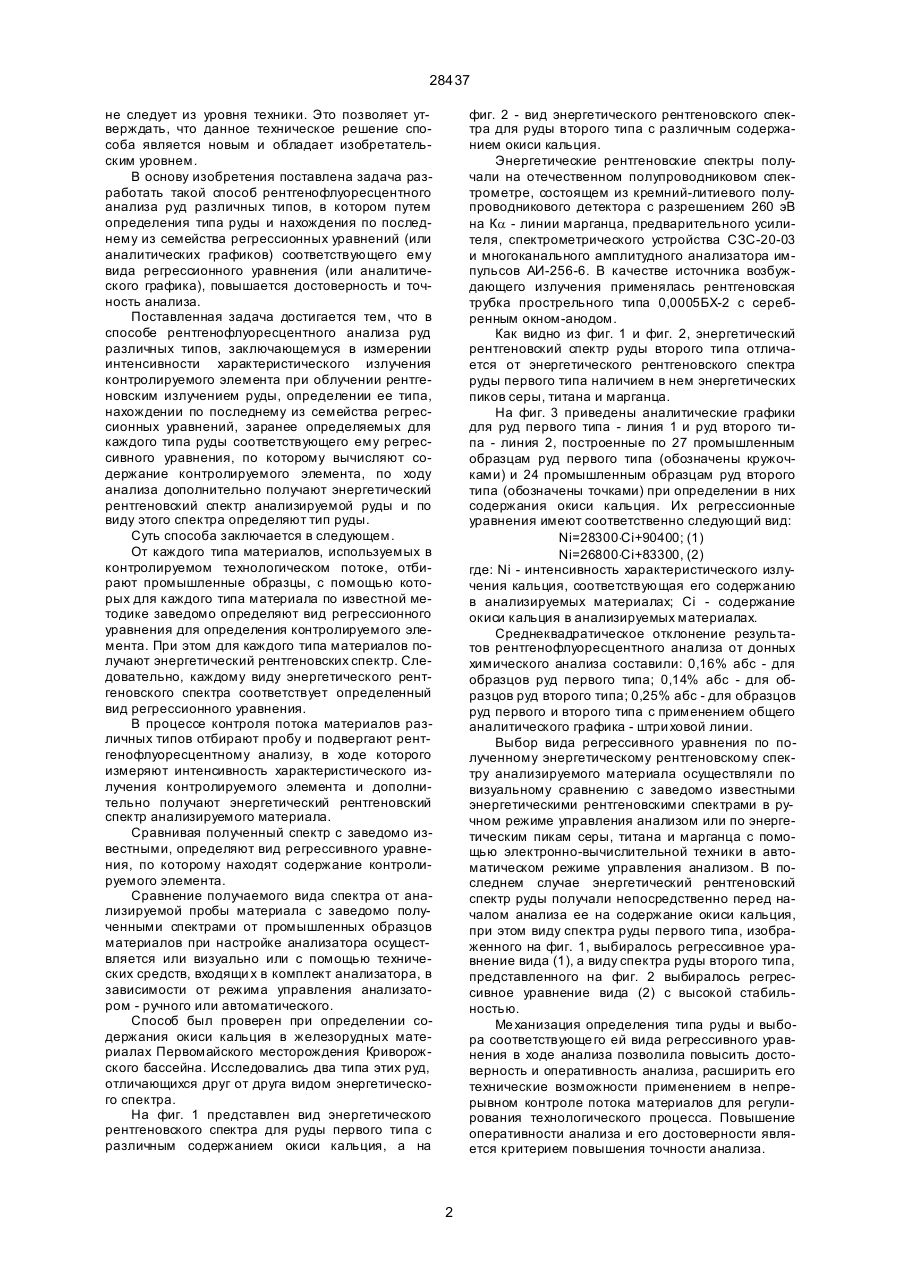

Способ рентгенофлуоресцентного анализа руд различных типов, заключающийся в измерении интенсивности характеристического излуче 28437 не следует из уровня техники. Это позволяет утверждать, что данное техническое решение способа является новым и обладает изобретательским уровнем. В основу изобретения поставлена задача разработать такой способ рентгенофлуоресцентного анализа руд различных типов, в котором путем определения типа руды и нахождения по последнему из семейства регрессионных уравнений (или аналитических графиков) соответствующего ему вида регрессионного уравнения (или аналитического графика), повышается достоверность и точность анализа. Поставленная задача достигается тем, что в способе рентгенофлуоресцентного анализа руд различных типов, заключающемуся в измерении интенсивности характеристического излучения контролируемого элемента при облучении рентгеновским излучением руды, определении ее типа, нахождении по последнему из семейства регрессионных уравнений, заранее определяемых для каждого типа руды соответствующего ему регрессивного уравнения, по которому вычисляют содержание контролируемого элемента, по ходу анализа дополнительно получают энергетический рентгеновский спектр анализируемой руды и по виду этого спектра определяют тип руды. Суть способа заключается в следующем. От каждого типа материалов, используемых в контролируемом технологическом потоке, отбирают промышленные образцы, с помощью которых для каждого типа материала по известной методике заведомо определяют вид регрессионного уравнения для определения контролируемого элемента. При этом для каждого типа материалов получают энергетический рентгеновских спектр. Следовательно, каждому виду энергетического рентгеновского спектра соответствует определенный вид регрессионного уравнения. В процессе контроля потока материалов различных типов отбирают пробу и подвергают рентгенофлуоресцентному анализу, в ходе которого измеряют интенсивность характеристического излучения контролируемого элемента и дополнительно получают энергетический рентгеновский спектр анализируемого материала. Сравнивая полученный спектр с заведомо известными, определяют вид регрессивного уравнения, по которому находят содержание контролируемого элемента. Сравнение получаемого вида спектра от анализируемой пробы материала с заведомо полученными спектрами от промышленных образцов материалов при настройке анализатора осуществляется или визуально или с помощью технических средств, входящи х в комплект анализатора, в зависимости от режима управления анализатором - ручного или автоматического. Способ был проверен при определении содержания окиси кальция в железорудных материалах Первомайского месторождения Криворожского бассейна. Исследовались два типа этих руд, отличающихся друг от друга видом энергетического спектра. На фиг. 1 представлен вид энергетического рентгеновского спектра для руды первого типа с различным содержанием окиси кальция, а на фиг. 2 - вид энергетического рентгеновского спектра для руды второго типа с различным содержанием окиси кальция. Энергетические рентгеновские спектры получали на отечественном полупроводниковом спектрометре, состоящем из кремний-литиевого полупроводникового детектора с разрешением 260 эВ на Кa - линии марганца, предварительного усилителя, спектрометрического устройства СЗС-20-03 и многоканального амплитудного анализатора импульсов АИ-256-6. В качестве источника возбуждающего излучения применялась рентгеновская трубка прострельного типа 0,0005БХ-2 с серебренным окном-анодом. Как видно из фиг. 1 и фиг. 2, энергетический рентгеновский спектр руды второго типа отличается от энергетического рентгеновского спектра руды первого типа наличием в нем энергетических пиков серы, титана и марганца. На фиг. 3 приведены аналитические графики для руд первого типа - линия 1 и руд второго типа - линия 2, построенные по 27 промышленным образцам руд первого типа (обозначены кружочками) и 24 промышленным образцам руд второго типа (обозначены точками) при определении в них содержания окиси кальция. Их регрессионные уравнения имеют соответственно следующий вид: Ni=28300×Сi+90400; (1) Ni=26800×Ci+83300, (2) где: Ni - интенсивность характеристического излучения кальция, соответствующая его содержанию в анализируемых материалах; Сі - содержание окиси кальция в анализируемых материалах. Среднеквадратическое отклонение результатов рентгенофлуоресцентного анализа от донных химического анализа составили: 0,16% абс - для образцов руд первого типа; 0,14% абс - для образцов руд второго типа; 0,25% абс - для образцов руд первого и второго типа с применением общего аналитического графика - штри ховой линии. Выбор вида регрессивного уравнения по полученному энергетическому рентгеновскому спектру анализируемого материала осуществляли по визуальному сравнению с заведомо известными энергетическими рентгеновскими спектрами в ручном режиме управления анализом или по энергетическим пикам серы, титана и марганца с помощью электронно-вычислительной техники в автоматическом режиме управления анализом. В последнем случае энергетический рентгеновский спектр руды получали непосредственно перед началом анализа ее на содержание окиси кальция, при этом виду спектра руды первого типа, изображенного на фиг. 1, выбиралось регрессивное уравнение вида (1), а виду спектра руды второго типа, представленного на фиг. 2 выбиралось регрессивное уравнение вида (2) с высокой стабильностью. Ме ханизация определения типа руды и выбора соответствующе го ей вида регрессивного уравнения в ходе анализа позволила повысить достоверность и оперативность анализа, расширить его технические возможности применением в непрерывном контроле потока материалов для регулирования технологического процесса. Повышение оперативности анализа и его достоверности является критерием повышения точности анализа. 2 28437 Таким образом, предложенный способ рентгенофлуоресцентного анализа материалов различных типов прост в осуществлении, доступен авто матизации и при его реализации достигается повышение достоверности и оперативности анализа и, как следствие, точности анализа. Фиг. 1 Фиг. 2 3 28437 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
