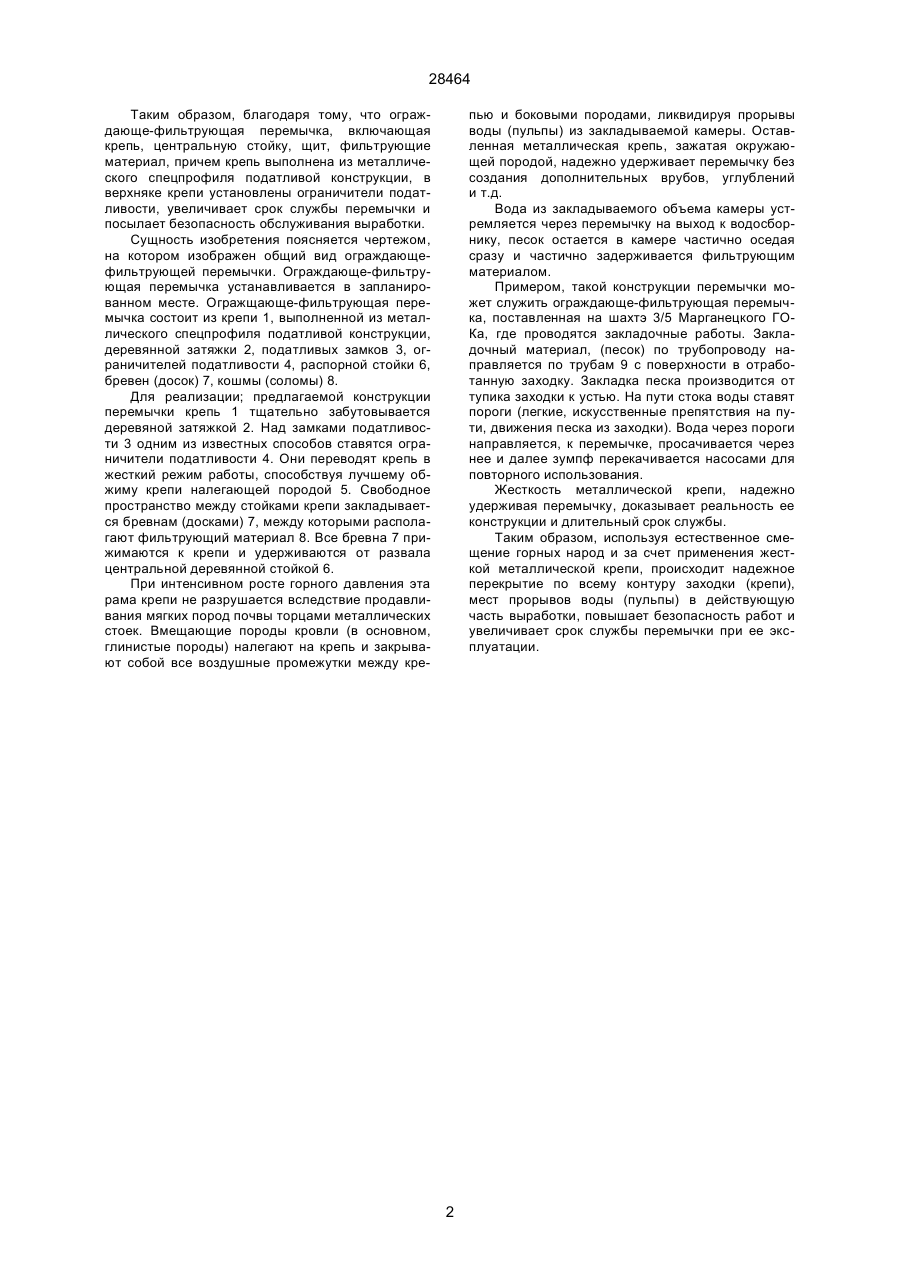

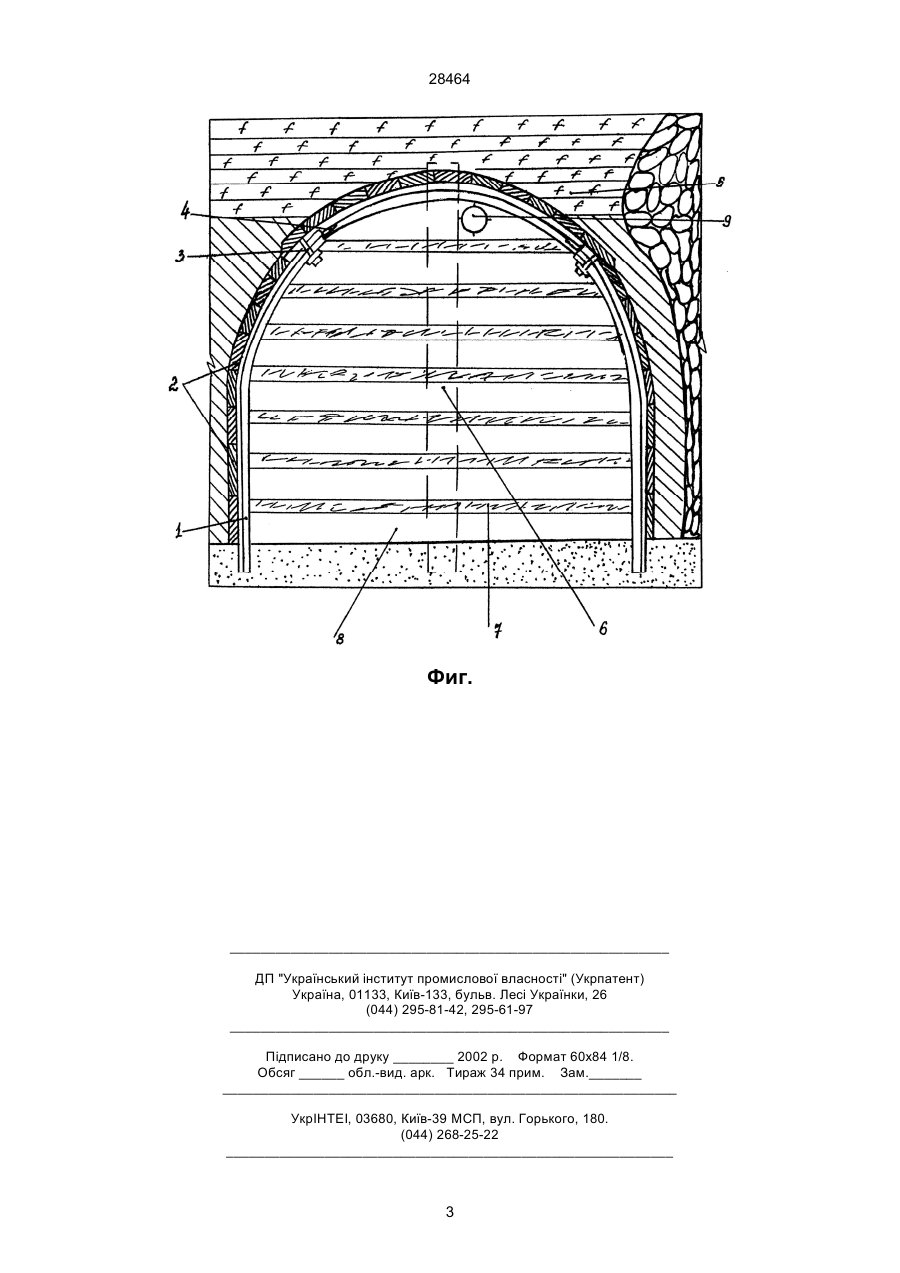

Ограждающе-фильтрующая перемычка, включающая крепь, центральную стойку, щит, фильтрующий материал, отличающаяся тем, что крепь выполнена из металлического спецпрофиля податливой конструкции, в верхняке крепи установлены ограничители податливости. (19) (21) 97031417 (22) 26.03.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Івденко Анатолій Миколайович, Єгоров Анатолій Іванович, Хомутов Микола Васильович, Запольський Адам Миколайович, Саюкова Наталія Миколаївна, Ніконець Віктор Ілліч 28464 Таким образом, благодаря тому, что ограждающе-фильтрующая перемычка, включающая крепь, центральную стойку, щит, фильтрующие материал, причем крепь выполнена из металлического спецпрофиля податливой конструкции, в верхняке крепи установлены ограничители податливости, увеличивает срок службы перемычки и посылает безопасность обслуживания выработки. Сущность изобретения поясняется чертежом, на котором изображен общий вид ограждающефильтрующей перемычки. Ограждающе-фильтрующая перемычка устанавливается в запланированном месте. Огражщающе-фильтрующая перемычка состоит из крепи 1, выполненной из металлического спецпрофиля податливой конструкции, деревянной затяжки 2, податливых замков 3, ограничителей податливости 4, распорной стойки 6, бревен (досок) 7, кошмы (соломы) 8. Для реализации; предлагаемой конструкции перемычки крепь 1 тщательно забутовывается деревяной затяжкой 2. Над замками податливости 3 одним из известных способов ставятся ограничители податливости 4. Они переводят крепь в жесткий режим работы, способствуя лучшему обжиму крепи налегающей породой 5. Свободное пространство между стойками крепи закладывается бревнам (досками) 7, между которыми располагают фильтрующий материал 8. Все бревна 7 прижимаются к крепи и удерживаются от развала центральной деревянной стойкой 6. При интенсивном росте горного давления эта рама крепи не разрушается вследствие продавливания мягких пород почвы торцами металлических стоек. Вмещающие породы кровли (в основном, глинистые породы) налегают на крепь и закрывают собой все воздушные промежутки между кре пью и боковыми породами, ликвидируя прорывы воды (пульпы) из закладываемой камеры. Оставленная металлическая крепь, зажатая окружающей породой, надежно удерживает перемычку без создания дополнительных врубов, углублений и т.д. Вода из закладываемого объема камеры устремляется через перемычку на выход к водосборнику, песок остается в камере частично оседая сразу и частично задерживается фильтрующим материалом. Примером, такой конструкции перемычки может служить ограждающе-фильтрующая перемычка, поставленная на шахтэ 3/5 Марганецкого ГОКа, где проводятся закладочные работы. Закладочный материал, (песок) по трубопроводу направляется по трубам 9 с поверхности в отработанную заходку. Закладка песка производится от тупика заходки к устью. На пути стока воды ставят пороги (легкие, искусственные препятствия на пути, движения песка из заходки). Вода через пороги направляется, к перемычке, просачивается через нее и далее зумпф перекачивается насосами для повторного использования. Жесткость металлической крепи, надежно удерживая перемычку, доказывает реальность ее конструкции и длительный срок службы. Таким образом, используя естественное смещение горных народ и за счет применения жесткой металлической крепи, происходит надежное перекрытие по всему контуру заходки (крепи), мест прорывов воды (пульпы) в действующую часть выработки, повышает безопасность работ и увеличивает срок службы перемычки при ее эксплуатации. 2 28464 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
