Пристрій для аерації води

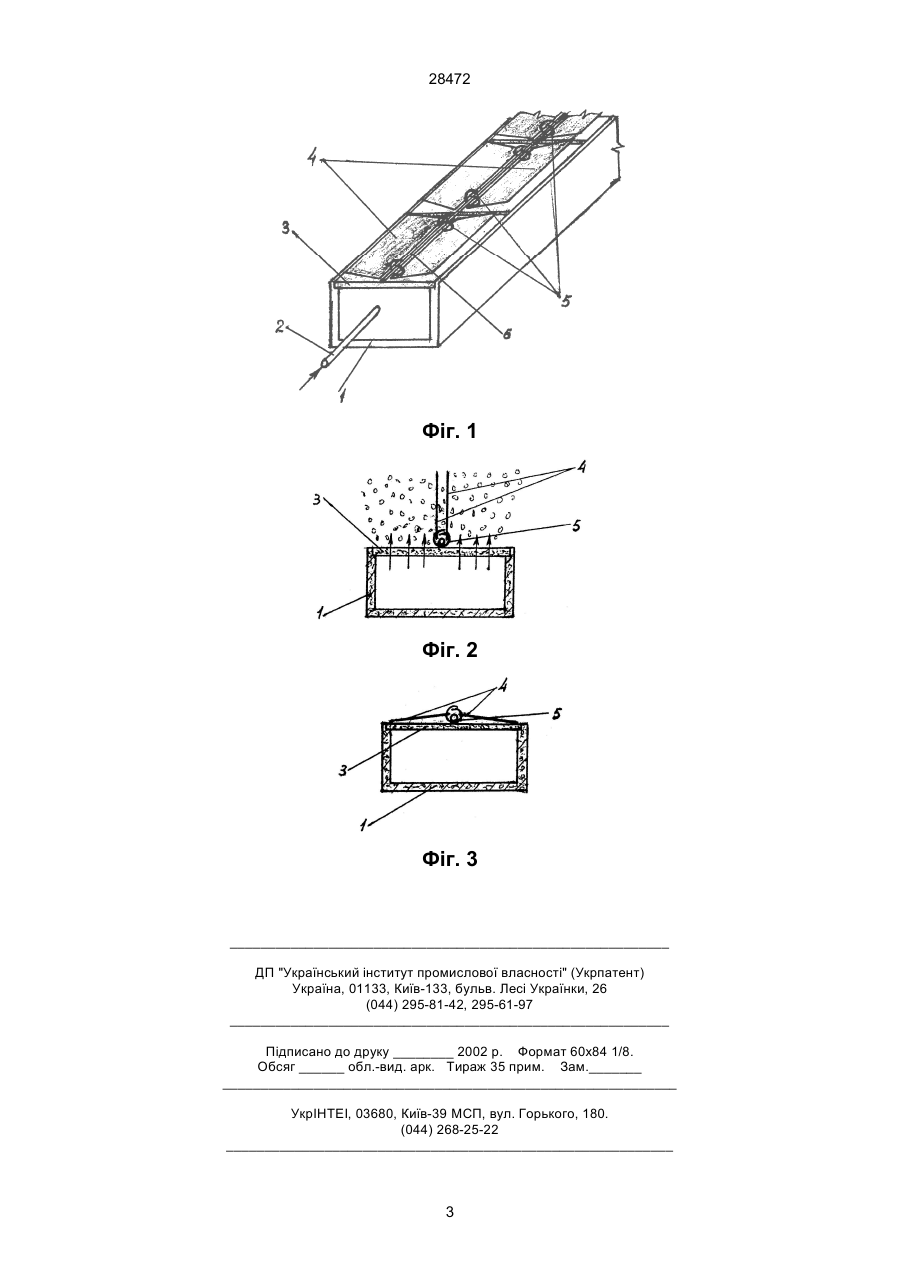

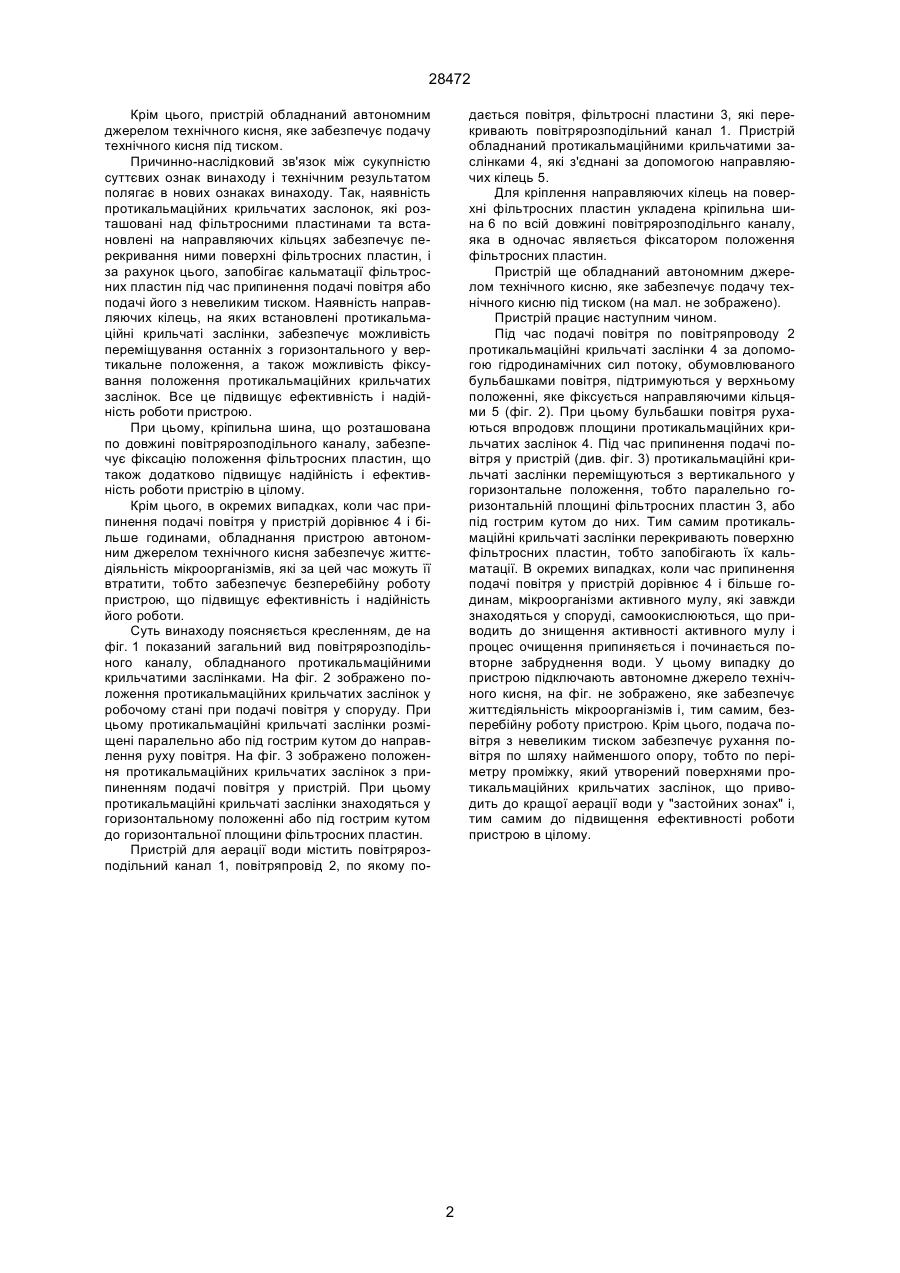

1. Пристрій для аерації води, що вміщує повітрярозподільний канал, сполучений з повітряпроводом та перекритий фільтросними пластинами, 28472 Крім цього, пристрій обладнаний автономним джерелом технічного кисня, яке забезпечує подачу технічного кисня під тиском. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу і технічним результатом полягає в нових ознаках винаходу. Так, наявність протикальмаційних крильчатих заслонок, які розташовані над фільтросними пластинами та встановлені на направляючих кільцях забезпечує перекривання ними поверхні фільтросних пластин, і за рахунок цього, запобігає кальматації фільтросних пластин під час припинення подачі повітря або подачі його з невеликим тиском. Наявність направляючих кілець, на яких встановлені протикальмаційні крильчаті заслінки, забезпечує можливість переміщування останніх з горизонтального у вертикальне положення, а також можливість фіксування положення протикальмаційних крильчатих заслінок. Все це підвищує ефективність і надійність роботи пристрою. При цьому, кріпильна шина, що розташована по довжині повітрярозподільного каналу, забезпечує фіксацію положення фільтросних пластин, що також додатково підвищує надійність і ефективність роботи пристрію в цілому. Крім цього, в окремих випадках, коли час припинення подачі повітря у пристрій дорівнює 4 і більше годинами, обладнання пристрою автономним джерелом технічного кисня забезпечує життєдіяльність мікроорганізмів, які за цей час можуть її втратити, тобто забезпечує безперебійну роботу пристрою, що підвищує ефективність і надійність його роботи. Суть винаходу поясняється кресленням, де на фіг. 1 показаний загальний вид повітрярозподільного каналу, обладнаного протикальмаційними крильчатими заслінками. На фіг. 2 зображено положення протикальмаційних крильчатих заслінок у робочому стані при подачі повітря у споруду. При цьому протикальмаційні крильчаті заслінки розміщені паралельно або під гострим кутом до направлення руху повітря. На фіг. 3 зображено положення протикальмаційних крильчатих заслінок з припиненням подачі повітря у пристрій. При цьому протикальмаційні крильчаті заслінки знаходяться у горизонтальному положенні або під гострим кутом до горизонтальної площини фільтросних пластин. Пристрій для аерації води містить повітрярозподільний канал 1, повітряпровід 2, по якому по дається повітря, фільтросні пластини 3, які перекривають повітрярозподільний канал 1. Пристрій обладнаний протикальмаційними крильчатими заслінками 4, які з'єднані за допомогою направляючих кілець 5. Для кріплення направляючих кілець на поверхні фільтросних пластин укладена кріпильна шина 6 по всій довжині повітрярозподільнго каналу, яка в одночас являється фіксатором положення фільтросних пластин. Пристрій ще обладнаний автономним джерелом технічного кисню, яке забезпечує подачу технічного кисню під тиском (на мал. не зображено). Пристрій прациє наступним чином. Під час подачі повітря по повітряпроводу 2 протикальмаційні крильчаті заслінки 4 за допомогою гідродинамічних сил потоку, обумовлюваного бульбашками повітря, підтримуються у верхньому положенні, яке фіксується направляючими кільцями 5 (фіг. 2). При цьому бульбашки повітря рухаються впродовж площини протикальмаційних крильчатих заслінок 4. Під час припинення подачі повітря у пристрій (див. фіг. 3) протикальмаційні крильчаті заслінки переміщуються з вертикального у горизонтальне положення, тобто паралельно горизонтальній площині фільтросних пластин 3, або під гострим кутом до них. Тим самим протикальмаційні крильчаті заслінки перекривають поверхню фільтросних пластин, тобто запобігають їх кальматації. В окремих випадках, коли час припинення подачі повітря у пристрій дорівнює 4 і більше годинам, мікроорганізми активного мулу, які завжди знаходяться у споруді, самоокислюються, що приводить до знищення активності активного мулу і процес очищення припиняється і починається повторне забруднення води. У цьому випадку до пристрою підключають автономне джерело технічного кисня, на фіг. не зображено, яке забезпечує життєдіяльність мікроорганізмів і, тим самим, безперебійну роботу пристрою. Крім цього, подача повітря з невеликим тиском забезпечує рухання повітря по шляху найменшого опору, тобто по періметру проміжку, який утворений поверхнями протикальмаційних крильчатих заслінок, що приводить до кращої аерації води у "застойних зонах" і, тим самим до підвищення ефективності роботи пристрою в цілому. 2 28472 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
