Сопілка кондрашевського

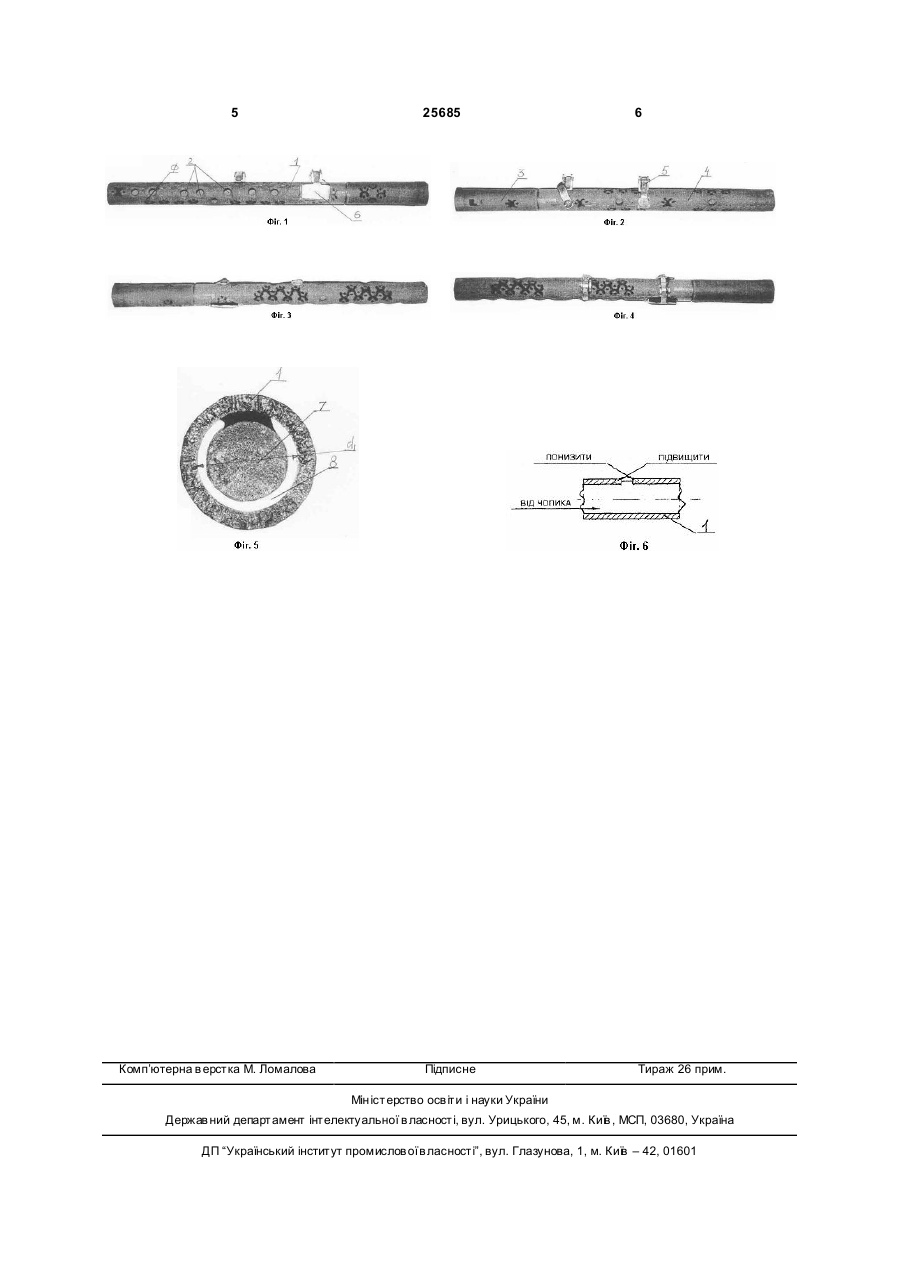

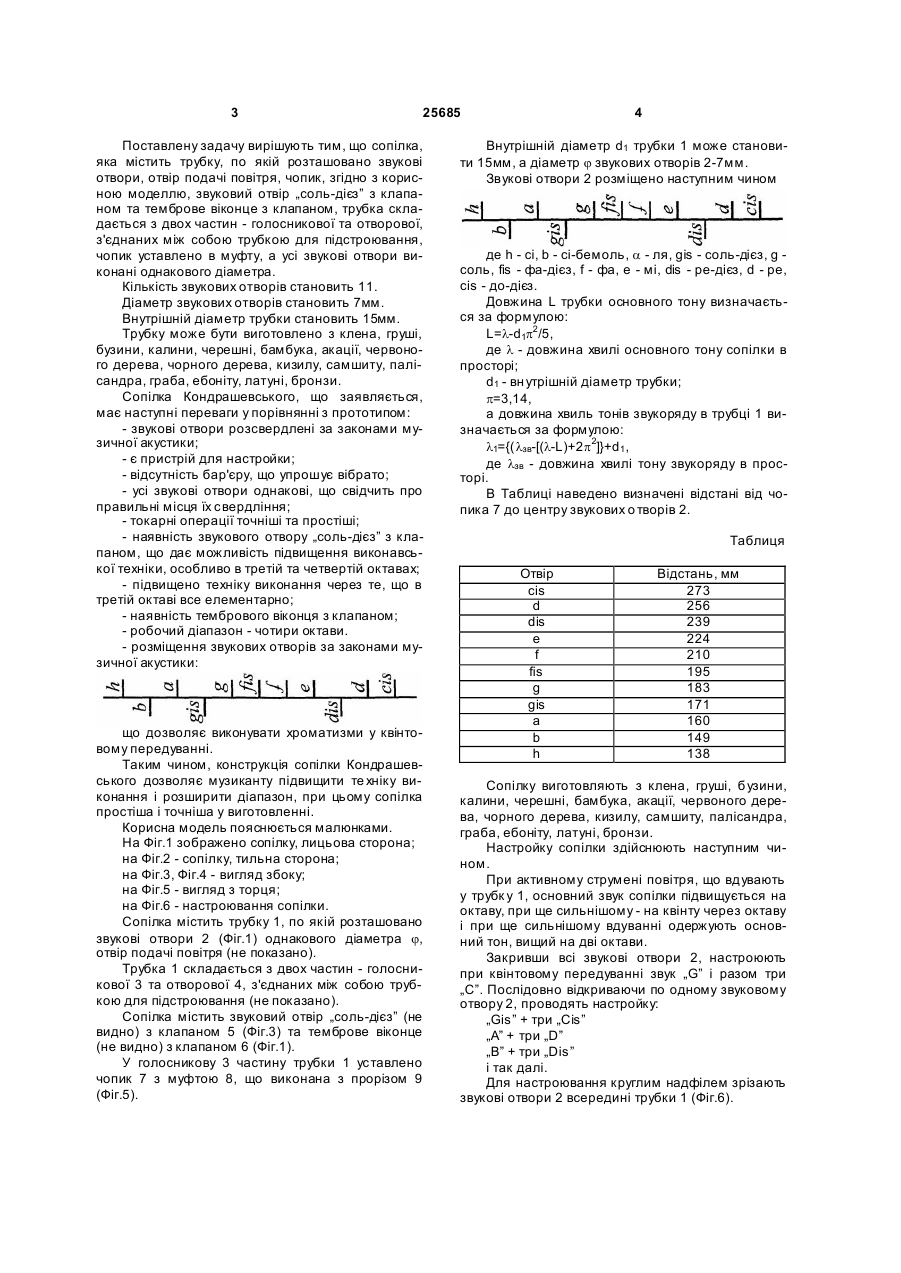

1. Сопілка, що містить трубку, по якій розташовано звукові отвори, отвір подачі повітря, чопик, яка відрізняється тим, що містить звуковий отвір “соль-дієз” з клапаном та темброве віконце з клапаном, трубка складається з двох частин - голосникової та отворової, з'єднаних між собою трубкою для підстроювання, чопик уставлений в муфту, а усі звукові отвори виконані однакового діаметра. 3 25685 Поставлену задачу вирішують тим, що сопілка, яка містить трубку, по якій розташовано звукові отвори, отвір подачі повітря, чопик, згідно з корисною моделлю, звуковий отвір „соль-дієз” з клапаном та темброве віконце з клапаном, трубка складається з двох частин - голосникової та отворової, з'єднаних між собою трубкою для підстроювання, чопик уставлено в муфту, а усі звукові отвори виконані однакового діаметра. Кількість звукових отворів становить 11. Діаметр звукових отворів становить 7мм. Внутрішній діаметр трубки становить 15мм. Трубку може бути виготовлено з клена, груші, бузини, калини, черешні, бамбука, акації, червоного дерева, чорного дерева, кизилу, самшиту, палісандра, граба, ебоніту, латуні, бронзи. Сопілка Кондрашевського, що заявляється, має наступні переваги у порівнянні з прототипом: - звукові отвори розсвердлені за законами музичної акустики; - є пристрій для настройки; - відсутність бар'єру, що упрошує вібрато; - усі звукові отвори однакові, що свідчить про правильні місця їх свердління; - токарні операції точніші та простіші; - наявність звукового отвору „соль-дієз” з клапаном, що дає можливість підвищення виконавської техніки, особливо в третій та четвертій октавах; - підвищено техніку виконання через те, що в третій октаві все елементарно; - наявність тембрового віконця з клапаном; - робочий діапазон - чотири октави. - розміщення звукових отворів за законами музичної акустики: що дозволяє виконувати хроматизми у квінтовому передуванні. Таким чином, конструкція сопілки Кондрашевського дозволяє музиканту підвищити те хніку виконання і розширити діапазон, при цьому сопілка простіша і точніша у виготовленні. Корисна модель пояснюється малюнками. На Фіг.1 зображено сопілку, лицьова сторона; на Фіг.2 - сопілку, тильна сторона; на Фіг.3, Фіг.4 - вигляд збоку; на Фіг.5 - вигляд з торця; на Фіг.6 - настроювання сопілки. Сопілка містить трубку 1, по якій розташовано звукові отвори 2 (Фіг.1) однакового діаметра j, отвір подачі повітря (не показано). Трубка 1 складається з двох частин - голосникової 3 та отворової 4, з'єднаних між собою трубкою для підстроювання (не показано). Сопілка містить звуковий отвір „соль-дієз” (не видно) з клапаном 5 (Фіг.3) та темброве віконце (не видно) з клапаном 6 (Фіг.1). У голосникову 3 частину трубки 1 уставлено чопик 7 з муфтою 8, що виконана з прорізом 9 (Фіг.5). 4 Внутрішній діаметр d1 трубки 1 може становити 15мм, а діаметр j звукових отворів 2-7мм. Звукові отвори 2 розміщено наступним чином де h - сі, b - сі-бемоль, a - ля, gis - соль-дієз, g соль, fis - фа-дієз, f - фа, е - мі, dis - ре-дієз, d - ре, cis - до-дієз. Довжина L трубки основного тону визначається за формулою: L=l-d1p2 /5, де l - довжина хвилі основного тону сопілки в просторі; d1 - вн утрішній діаметр трубки; p=3,14, а довжина хвиль тонів звукоряду в трубці 1 визначається за формулою: l1={(lзв-[(l-L)+2p 2]}+d1 , де lзв - довжина хвилі тону звукоряду в просторі. В Таблиці наведено визначені відстані від чопика 7 до центру звукових о творів 2. Таблиця Отвір cis d dis e f fis g gis a b h Відстань, мм 273 256 239 224 210 195 183 171 160 149 138 Сопілку виготовляють з клена, груші, бузини, калини, черешні, бамбука, акації, червоного дерева, чорного дерева, кизилу, самшиту, палісандра, граба, ебоніту, латуні, бронзи. Настройку сопілки здійснюють наступним чином. При активному струмені повітря, що вдувають у трубк у 1, основний звук сопілки підвищується на октаву, при ще сильнішому - на квінту через октаву і при ще сильнішому вдуванні одержують основний тон, вищий на дві октави. Закривши всі звукові отвори 2, настроюють при квінтовому передуванні звук „G” і разом три „С”. Послідовно відкриваючи по одному звуковому отвору 2, проводять настройку: „Gis” + три „Cis” „А” + три „D” „В” + три „Dis” і так далі. Для настроювання круглим надфілем зрізають звукові отвори 2 всередині трубки 1 (Фіг.6). 5 Комп’ютерна в ерстка М. Ломалова 25685 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
