Щипці для видалення зубів

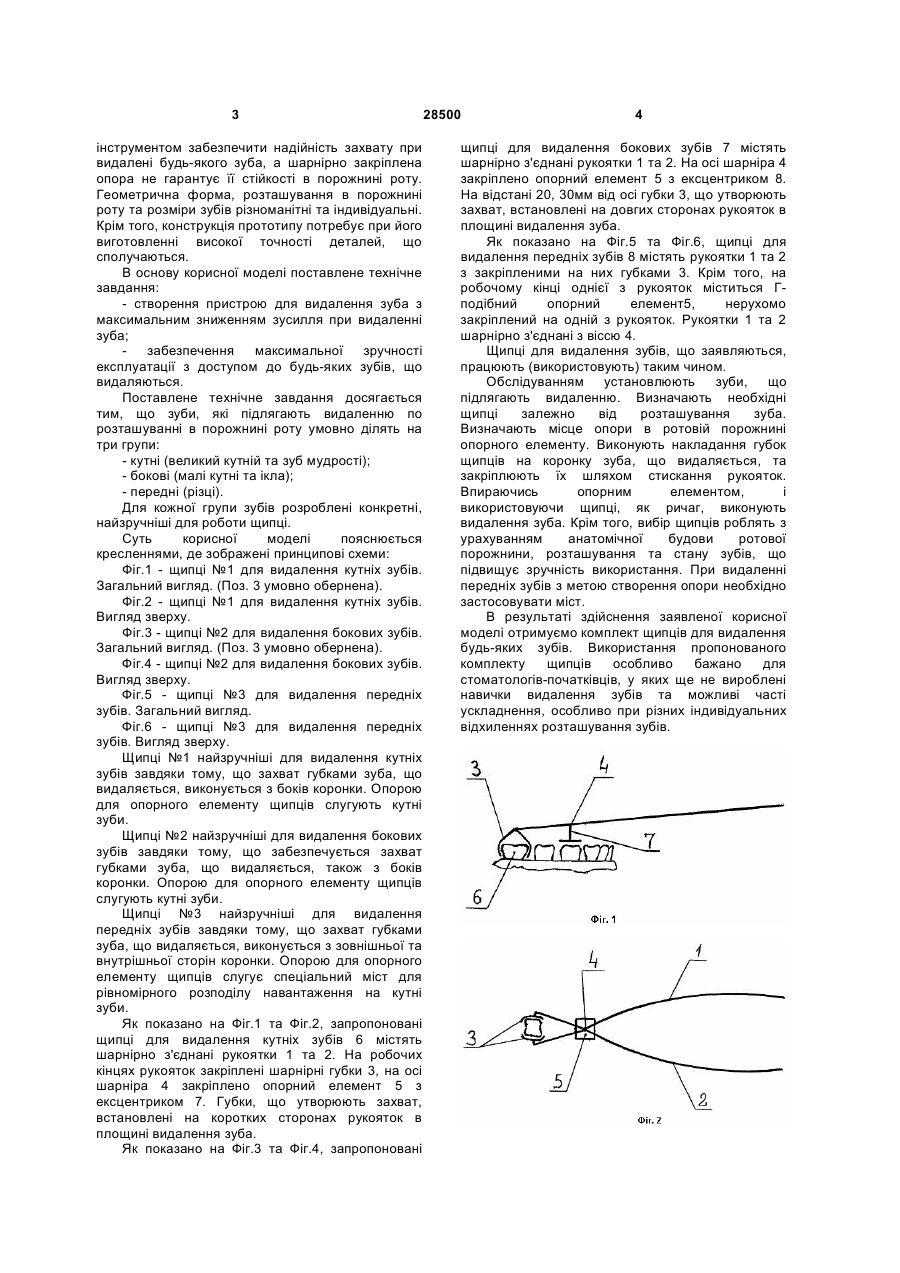

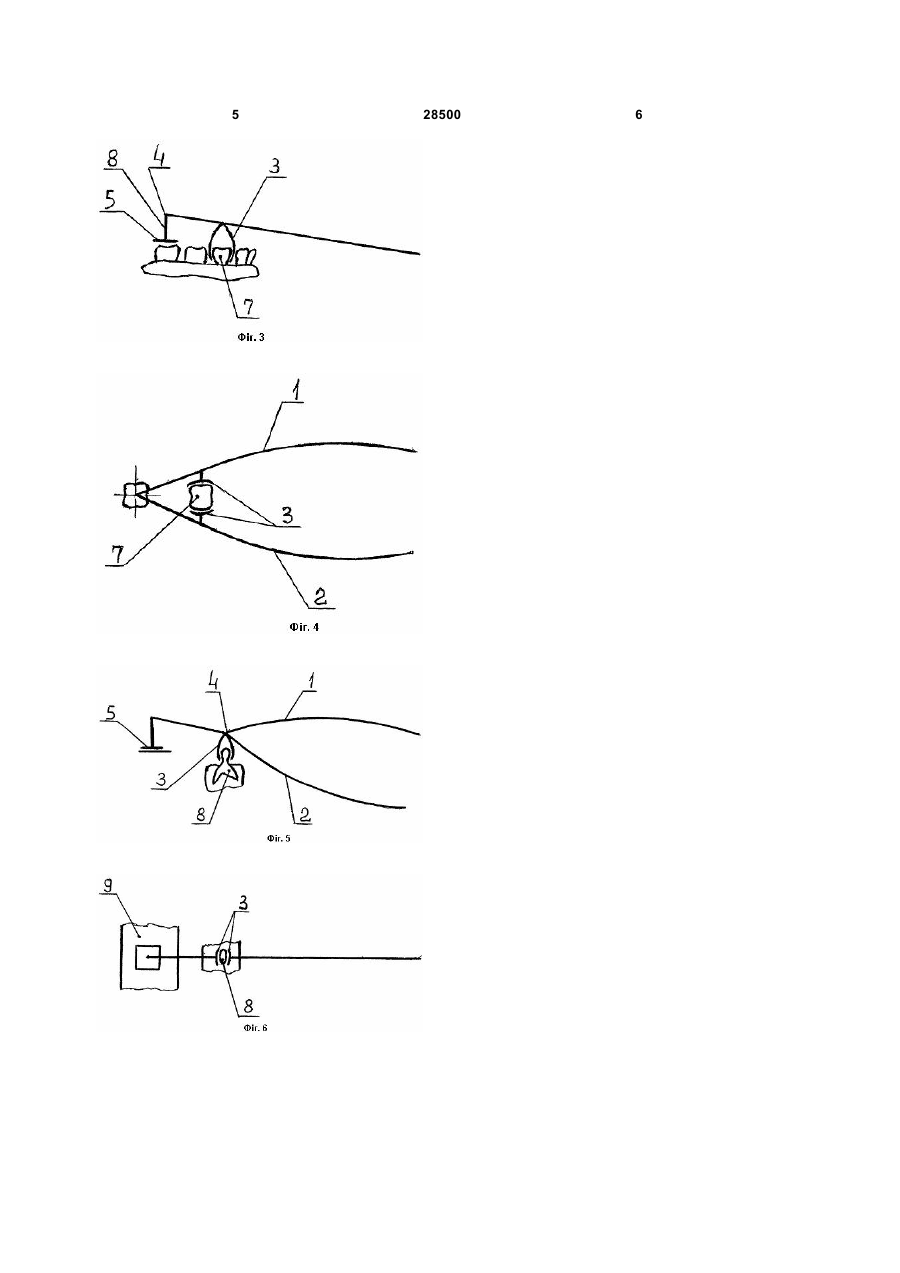

1. Щипці для видалення зубів, що містять шарнірно з'єднані між собою рукоятки з віссю, губки, опорний елемент, які відрізняються тим, що опорний елемент містить ексцентрик і закріплений на осі, яка з'єднує рукоятки, а губки, що утворюють захват, установлені на коротких сторонах рукояток в площині видалення зуба. 3 інструментом забезпечити надійність захвату при видалені будь-якого зуба, а шарнірно закріплена опора не гарантує її стійкості в порожнині роту. Геометрична форма, розташування в порожнині роту та розміри зубів різноманітні та індивідуальні. Крім того, конструкція прототипу потребує при його виготовленні високої точності деталей, що сполучаються. В основу корисної моделі поставлене технічне завдання: - створення пристрою для видалення зуба з максимальним зниженням зусилля при видаленні зуба; - забезпечення максимальної зручності експлуатації з доступом до будь-яких зубів, що видаляються. Поставлене технічне завдання досягається тим, що зуби, які підлягають видаленню по розташуванні в порожнині роту умовно ділять на три групи: - кутні (великий кутній та зуб мудрості); - бокові (малі кутні та ікла); - передні (різці). Для кожної групи зубів розроблені конкретні, найзручніші для роботи щипці. Суть корисної моделі пояснюється кресленнями, де зображені принципові схеми: Фіг.1 - щипці №1 для видалення кутніх зубів. Загальний вигляд. (Поз. 3 умовно обернена). Фіг.2 - щипці №1 для видалення кутніх зубів. Вигляд зверху. Фіг.3 - щипці №2 для видалення бокових зубів. Загальний вигляд. (Поз. 3 умовно обернена). Фіг.4 - щипці №2 для видалення бокових зубів. Вигляд зверху. Фіг.5 - щипці №3 для видалення передніх зубів. Загальний вигляд. Фіг.6 - щипці №3 для видалення передніх зубів. Вигляд зверху. Щипці №1 найзручніші для видалення кутніх зубів завдяки тому, що захват губками зуба, що видаляється, виконується з боків коронки. Опорою для опорного елементу щипців слугують кутні зуби. Щипці №2 найзручніші для видалення бокових зубів завдяки тому, що забезпечується захват губками зуба, що видаляється, також з боків коронки. Опорою для опорного елементу щипців слугують кутні зуби. Щипці №3 найзручніші для видалення передніх зубів завдяки тому, що захват губками зуба, що видаляється, виконується з зовнішньої та внутрішньої сторін коронки. Опорою для опорного елементу щипців слугує спеціальний міст для рівномірного розподілу навантаження на кутні зуби. Як показано на Фіг.1 та Фіг.2, запропоновані щипці для видалення кутніх зубів 6 містять шарнірно з'єднані рукоятки 1 та 2. На робочих кінцях рукояток закріплені шарнірні губки 3, на осі шарніра 4 закріплено опорний елемент 5 з ексцентриком 7. Губки, що утворюють захват, встановлені на коротких сторонах рукояток в площині видалення зуба. Як показано на Фіг.3 та Фіг.4, запропоновані 28500 4 щипці для видалення бокових зубів 7 містять шарнірно з'єднані рукоятки 1 та 2. На осі шарніра 4 закріплено опорний елемент 5 з ексцентриком 8. На відстані 20, 30мм від осі губки 3, що утворюють захват, встановлені на довгих сторонах рукояток в площині видалення зуба. Як показано на Фіг.5 та Фіг.6, щипці для видалення передніх зубів 8 містять рукоятки 1 та 2 з закріпленими на них губками 3. Крім того, на робочому кінці однієї з рукояток міститься Гподібний опорний елемент5, нерухомо закріплений на одній з рукояток. Рукоятки 1 та 2 шарнірно з'єднані з віссю 4. Щипці для видалення зубів, що заявляються, працюють (використовують) таким чином. Обслідуванням установлюють зуби, що підлягають видаленню. Визначають необхідні щипці залежно від розташування зуба. Визначають місце опори в ротовій порожнині опорного елементу. Виконують накладання губок щипців на коронку зуба, що видаляється, та закріплюють їх шляхом стискання рукояток. Впираючись опорним елементом, і використовуючи щипці, як ричаг, виконують видалення зуба. Крім того, вибір щипців роблять з урахуванням анатомічної будови ротової порожнини, розташування та стану зубів, що підвищує зручність використання. При видаленні передніх зубів з метою створення опори необхідно застосовувати міст. В результаті здійснення заявленої корисної моделі отримуємо комплект щипців для видалення будь-яких зубів. Використання пропонованого комплекту щипців особливо бажано для стоматологів-початківців, у яких ще не вироблені навички видалення зубів та можливі часті ускладнення, особливо при різних індивідуальних відхиленнях розташування зубів. 5 28500 6
