Шарошечне долото з боковим продуванням забою

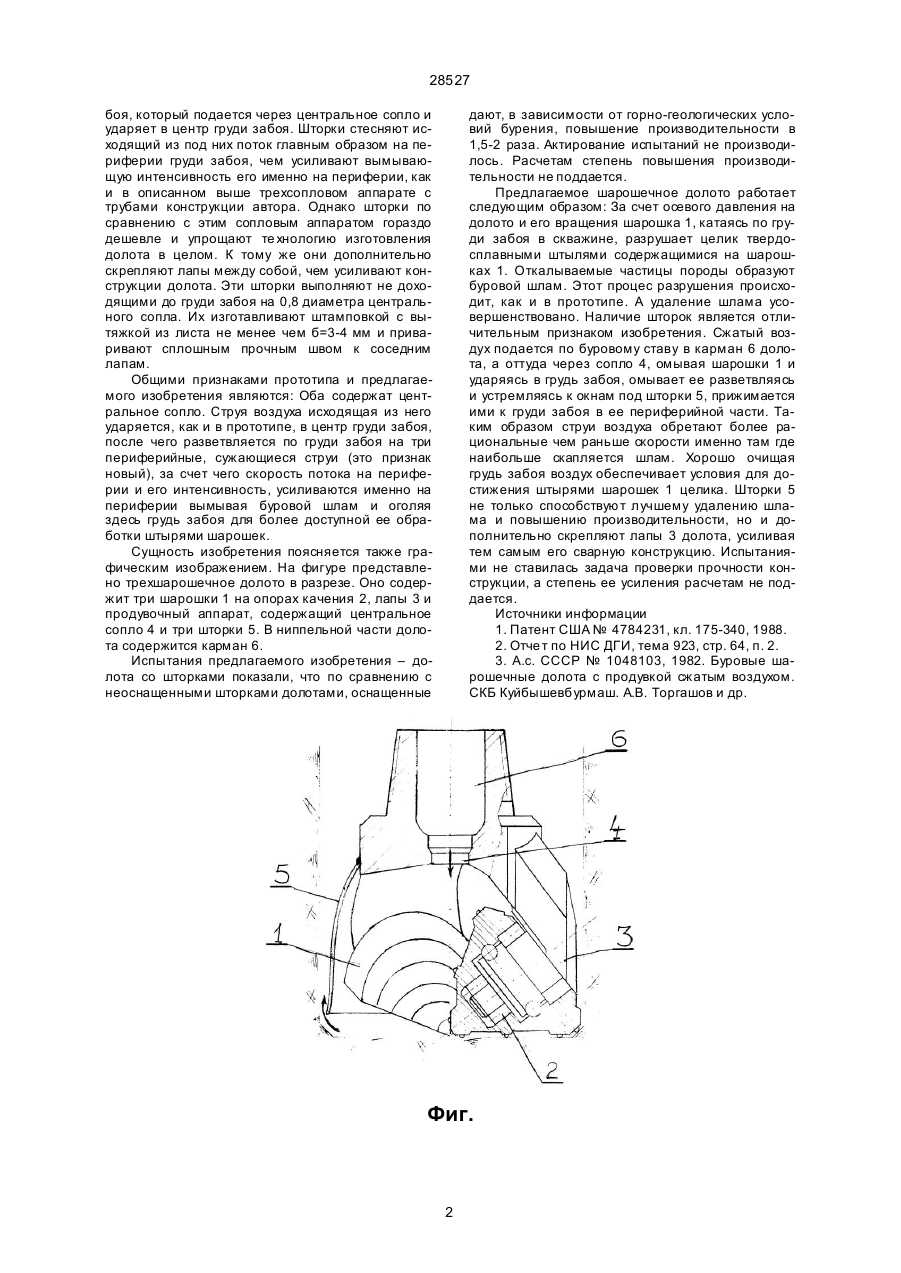

Шарошечное долото с боковой продувкой забоя, содержащее лапы с сидящими на них вращающимися шарошками, окна между лапами с шарошками и центральное сопло для продувки забоя, отличающееся тем, что окна перекрыты шторками, не доходящими до груди забоя на 0,8 диаметра центрального сопла. (19) (21) 97062752 (22) 10.06.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Мартулевіч Ромуальд Донатович (73) Мартулевіч Ромуальд Донатович 28527 боя, который подается через центральное сопло и ударяет в центр груди забоя. Шторки стесняют исходящий из под них поток главным образом на периферии груди забоя, чем усиливают вымывающую интенсивность его именно на периферии, как и в описанном выше трехсопловом аппарате с трубами конструкции автора. Однако шторки по сравнению с этим сопловым аппаратом гораздо дешевле и упрощают те хнологию изготовления долота в целом. К тому же они дополнительно скрепляют лапы между собой, чем усиливают конструкции долота. Эти шторки выполняют не доходящими до груди забоя на 0,8 диаметра центрального сопла. Их изготавливают штамповкой с вытяжкой из листа не менее чем б=3-4 мм и приваривают сплошным прочным швом к соседним лапам. Общими признаками прототипа и предлагаемого изобретения являются: Оба содержат центральное сопло. Струя воздуха исходящая из него ударяется, как и в прототипе, в центр груди забоя, после чего разветвляется по груди забоя на три периферийные, сужающиеся струи (это признак новый), за счет чего скорость потока на периферии и его интенсивность, усиливаются именно на периферии вымывая буровой шлам и оголяя здесь грудь забоя для более доступной ее обработки штырями шарошек. Сущность изобретения поясняется также графическим изображением. На фигуре представлено трехшарошечное долото в разрезе. Оно содержит три шарошки 1 на опорах качения 2, лапы 3 и продувочный аппарат, содержащий центральное сопло 4 и три шторки 5. В ниппельной части долота содержится карман 6. Испытания предлагаемого изобретения – долота со шторками показали, что по сравнению с неоснащенными шторками долотами, оснащенные дают, в зависимости от горно-геологических условий бурения, повышение производительности в 1,5-2 раза. Актирование испытаний не производилось. Расчетам степень повышения производительности не поддается. Предлагаемое шарошечное долото работает следующим образом: За счет осевого давления на долото и его вращения шарошка 1, катаясь по груди забоя в скважине, разрушает целик твердосплавными штылями содержащимися на шарошках 1. Откалываемые частицы породы образуют буровой шлам. Этот процес разрушения происходит, как и в прототипе. А удаление шлама усовершенствовано. Наличие шторок является отличительным признаком изобретения. Сжатый воздух подается по буровому ставу в карман 6 долота, а оттуда через сопло 4, омывая шарошки 1 и ударяясь в грудь забоя, омывает ее разветвляясь и устремляясь к окнам под шторки 5, прижимается ими к груди забоя в ее периферийной части. Таким образом струи воздуха обретают более рациональные чем раньше скорости именно там где наибольше скапляется шлам. Хорошо очищая грудь забоя воздух обеспечивает условия для достижения штырями шарошек 1 целика. Шторки 5 не только способствуют лучшему удалению шлама и повышению производительности, но и дополнительно скрепляют лапы 3 долота, усиливая тем самым его сварную конструкцию. Испытаниями не ставилась задача проверки прочности конструкции, а степень ее усиления расчетам не поддается. Источники информации 1. Патент США № 4784231, кл. 175-340, 1988. 2. Отче т по НИС ДГИ, тема 923, стр. 64, п. 2. 3. А.с. СССР № 1048103, 1982. Буровые шарошечные долота с продувкой сжатым воздухом. СКБ Куйбышевбурмаш. А.В. Торгашов и др. Фиг. 2 28527 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
