Спосіб комбінованої обробки скловиробів

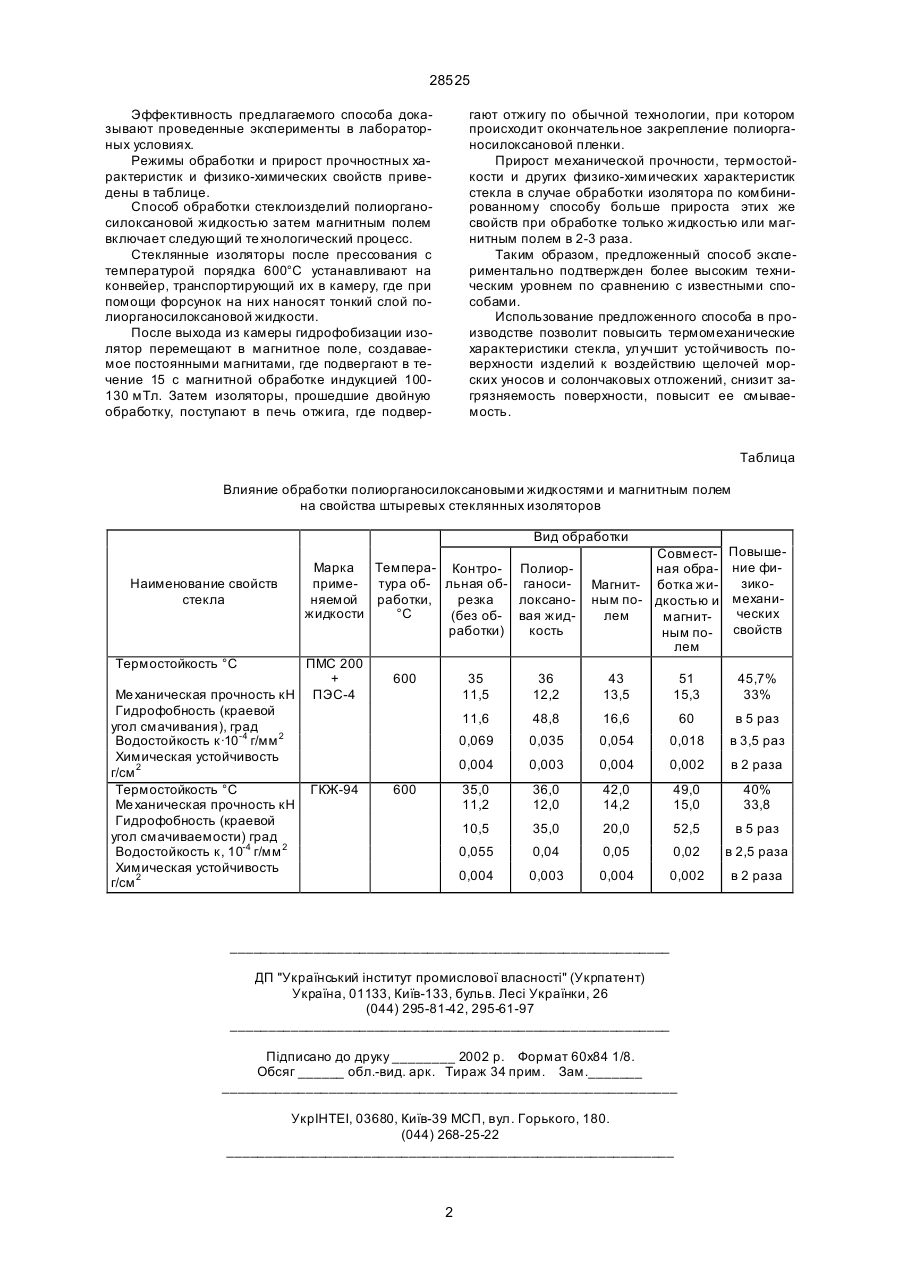

1. Способ комбинированной обработки стеклоизделий, включающий магнитную обработку, от 28525 Эффективность предлагаемого способа доказывают проведенные эксперименты в лабораторных условиях. Режимы обработки и прирост прочностных характеристик и физико-химических свойств приведены в таблице. Способ обработки стеклоизделий полиорганосилоксановой жидкостью затем магнитным полем включает следующий те хнологический процесс. Стеклянные изоляторы после прессования с температурой порядка 600°С устанавливают на конвейер, транспортирующий их в камеру, где при помощи форсунок на них наносят тонкий слой полиорганосилоксановой жидкости. После выхода из камеры гидрофобизации изолятор перемещают в магнитное поле, создаваемое постоянными магнитами, где подвергают в течение 15 с магнитной обработке индукцией 100130 мТл. Затем изоляторы, прошедшие двойную обработку, поступают в печь отжига, где подвер гают отжигу по обычной технологии, при котором происходит окончательное закрепление полиорганосилоксановой пленки. Прирост механической прочности, термостойкости и других физико-химических характеристик стекла в случае обработки изолятора по комбинированному способу больше прироста этих же свойств при обработке только жидкостью или магнитным полем в 2-3 раза. Таким образом, предложенный способ экспериментально подтвержден более высоким техническим уровнем по сравнению с известными способами. Использование предложенного способа в производстве позволит повысить термомеханические характеристики стекла, улучшит устойчивость поверхности изделий к воздействию щелочей морских уносов и солончаковых отложений, снизит загрязняемость поверхности, повысит ее смываемость. Таблица Влияние обработки полиорганосилоксановыми жидкостями и магнитным полем на свойства штыревых стеклянных изоляторов Вид обработки Наименование свойств стекла Термостойкость °С Марка Темпера- Контро- Полиорприметура об- льная об- ганосиняемой работки, резка локсаножидкости °С (без об- вая жидработки) кость ПМС 200 + Ме ханическая прочность кН ПЭС-4 Гидрофобность (краевой угол смачивания), град Водостойкость к·10-4 г/мм 2 Химическая устойчивость г/см 2 Термостойкость °С ГКЖ-94 Ме ханическая прочность кН Гидрофобность (краевой угол смачиваемости) град Водостойкость к, 10-4 г/мм 2 Химическая устойчивость г/см 2 600 Совмест- Повышеная обра- ние физикоМагнит- ботка жиным по- дкостью и механических лем магнитсвойств ным полем 35 11,5 43 13,5 51 15,3 45,7% 33% 11,6 48,8 16,6 60 в 5 раз 0,069 0,035 0,054 0,018 в 3,5 раз 0,004 0,003 0,004 0,002 в 2 раза 35,0 11,2 36,0 12,0 42,0 14,2 49,0 15,0 40% 33,8 10,5 35,0 20,0 52,5 в 5 раз 0,055 0,04 0,05 0,02 в 2,5 раза 0,004 600 36 12,2 0,003 0,004 0,002 в 2 раза __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
