Енергозберігаючий електрокерований пульсатор

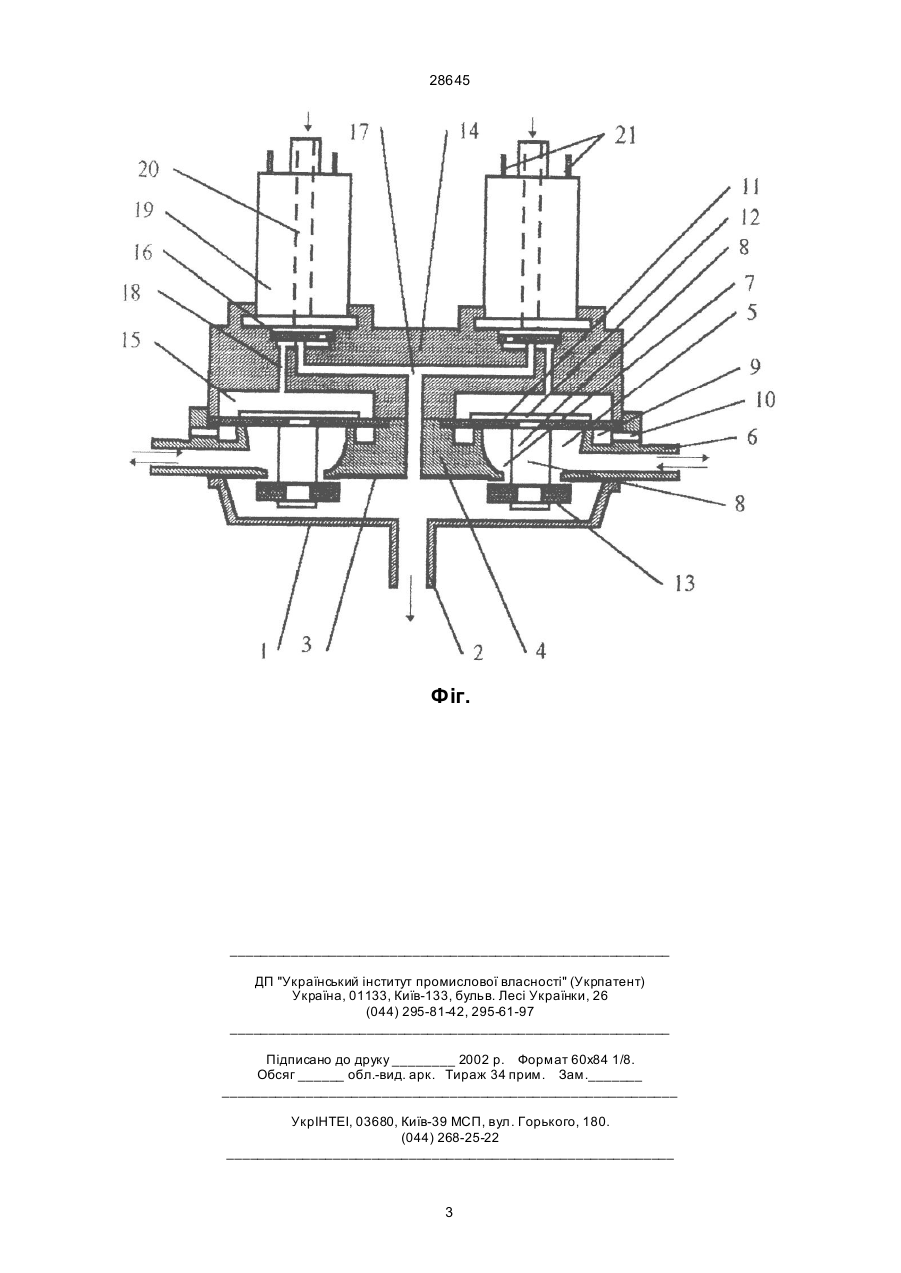

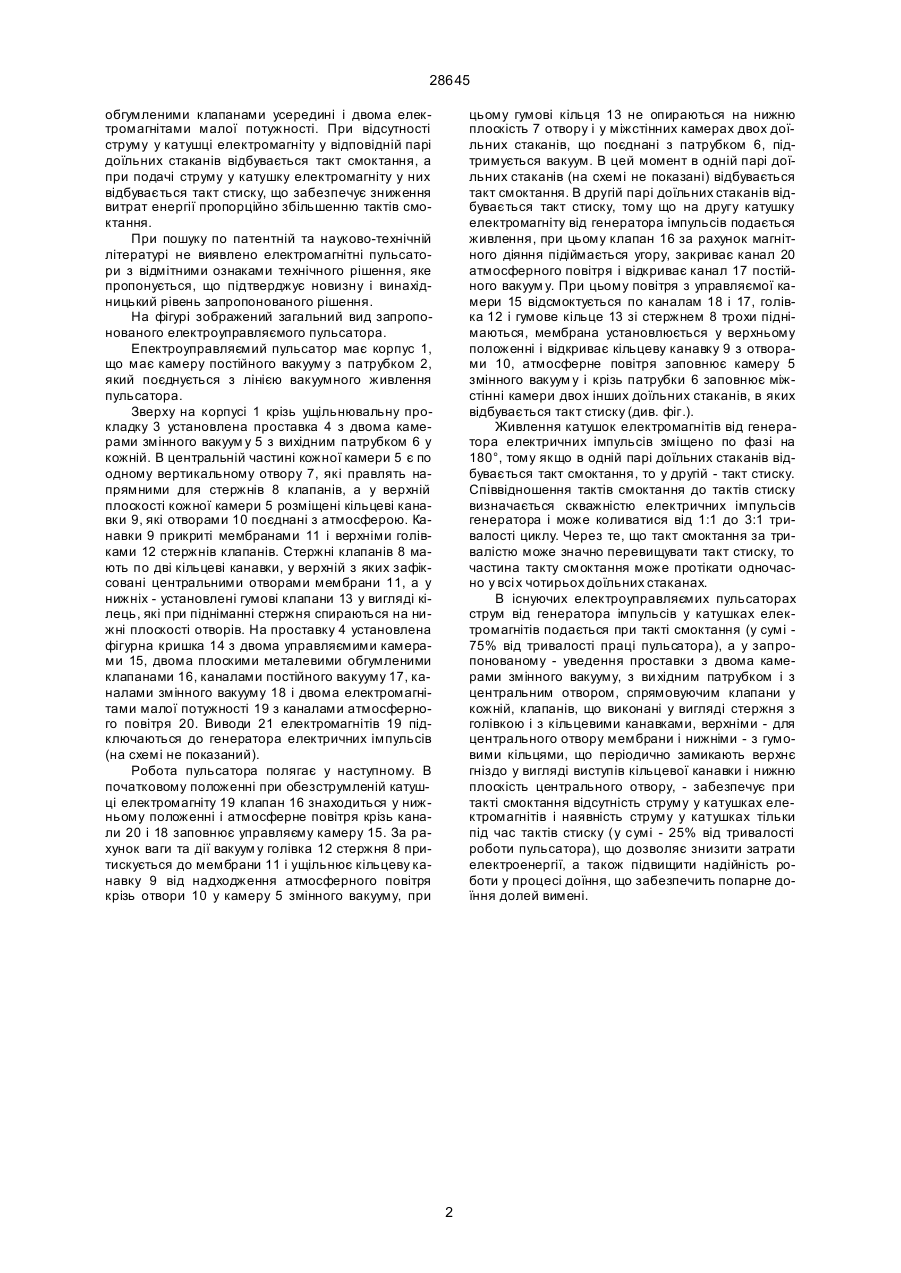

Енергозберігаючий електрокерований пульсатор, який включає два електромагніти, кришку з управляємими камерами і загальний генератор імпульсів живлення електропульсатора, що відріз 28645 обгумленими клапанами усередині і двома електромагнітами малої потужності. При відсутності струму у катушці електромагніту у відповідній парі доїльних стаканів відбувається такт смоктання, а при подачі струму у катушку електромагніту у них відбувається такт стиску, що забезпечує зниження витрат енергії пропорційно збільшенню тактів смоктання. При пошуку по патентній та науково-технічній літературі не виявлено електромагнітні пульсатори з відмітними ознаками технічного рішення, яке пропонується, що підтверджує новизну і винахідницький рівень запропонованого рішення. На фігурі зображений загальний вид запропонованого електроуправляємого пульсатора. Епектроуправляємий пульсатор має корпус 1, що має камеру постійного вакууму з патрубком 2, який поєднується з лінією вакуумного живлення пульсатора. Зверху на корпусі 1 крізь ущільнювальну прокладку 3 установлена проставка 4 з двома камерами змінного вакуум у 5 з вихідним патрубком 6 у кожній. В центральній частині кожної камери 5 є по одному вертикальному отвору 7, які правлять напрямними для стержнів 8 клапанів, а у верхній плоскості кожної камери 5 розміщені кільцеві канавки 9, які отворами 10 поєднані з атмосферою. Канавки 9 прикриті мембранами 11 і верхніми голівками 12 стержнів клапанів. Стержні клапанів 8 мають по дві кільцеві канавки, у верхній з яких зафіксовані центральними отворами мембрани 11, а у нижніх - установлені гумові клапани 13 у вигляді кілець, які при підніманні стержня спираються на нижні плоскості отворів. На проставку 4 установлена фігурна кришка 14 з двома управляємими камерами 15, двома плоскими металевими обгумленими клапанами 16, каналами постійного вакууму 17, каналами змінного вакууму 18 і двома електромагнітами малої потужності 19 з каналами атмосферного повітря 20. Виводи 21 електромагнітів 19 підключаються до генератора електричних імпульсів (на схемі не показаний). Робота пульсатора полягає у наступному. В початковому положенні при обезструмленій катушці електромагніту 19 клапан 16 знаходиться у нижньому положенні і атмосферне повітря крізь канали 20 і 18 заповнює управляєму камеру 15. За рахунок ваги та дії вакуум у голівка 12 стержня 8 притискується до мембрани 11 і ущільнює кільцеву канавку 9 від надходження атмосферного повітря крізь отвори 10 у камеру 5 змінного вакууму, при цьому гумові кільця 13 не опираються на нижню плоскість 7 отвору і у міжстінних камерах двох доїльних стаканів, що поєднані з патрубком 6, підтримується вакуум. В цей момент в одній парі доїльних стаканів (на схемі не показані) відбувається такт смоктання. В другій парі доїльних стаканів відбувається такт стиску, тому що на другу катушку електромагніту від генератора імпульсів подається живлення, при цьому клапан 16 за рахунок магнітного діяння підіймається угору, закриває канал 20 атмосферного повітря і відкриває канал 17 постійного вакуум у. При цьому повітря з управляємої камери 15 відсмоктується по каналам 18 і 17, голівка 12 і гумове кільце 13 зі стержнем 8 трохи піднімаються, мембрана установлюється у верхньому положенні і відкриває кільцеву канавку 9 з отворами 10, атмосферне повітря заповнює камеру 5 змінного вакуум у і крізь патрубки 6 заповнює міжстінні камери двох інших доїльних стаканів, в яких відбувається такт стиску (див. фіг.). Живлення катушок електромагнітів від генератора електричних імпульсів зміщено по фазі на 180°, тому якщо в одній парі доїльних стаканів відбувається такт смоктання, то у другій - такт стиску. Співвідношення тактів смоктання до тактів стиску визначається скважністю електричних імпульсів генератора і може коливатися від 1:1 до 3:1 тривалості циклу. Через те, що такт смоктання за тривалістю може значно перевищувати такт стиску, то частина такту смоктання може протікати одночасно у всі х чотирьох доїльних стаканах. В існуючих електроуправляємих пульсаторах струм від генератора імпульсів у катушках електромагнітів подається при такті смоктання (у сумі 75% від тривалості праці пульсатора), а у запропонованому - уведення проставки з двома камерами змінного вакууму, з ви хідним патрубком і з центральним отвором, спрямовуючим клапани у кожній, клапанів, що виконані у вигляді стержня з голівкою і з кільцевими канавками, верхніми - для центрального отвору мембрани і нижніми - з гумовими кільцями, що періодично замикають верхнє гніздо у вигляді виступів кільцевої канавки і нижню плоскість центрального отвору, - забезпечує при такті смоктання відсутність струму у катушках електромагнітів і наявність струму у катушках тільки під час тактів стиску (у сумі - 25% від тривалості роботи пульсатора), що дозволяє знизити затрати електроенергії, а також підвищити надійність роботи у процесі доїння, що забезпечить попарне доїння долей вимені. 2 28645 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
