Пневматичний пульсатор доїльного апарату

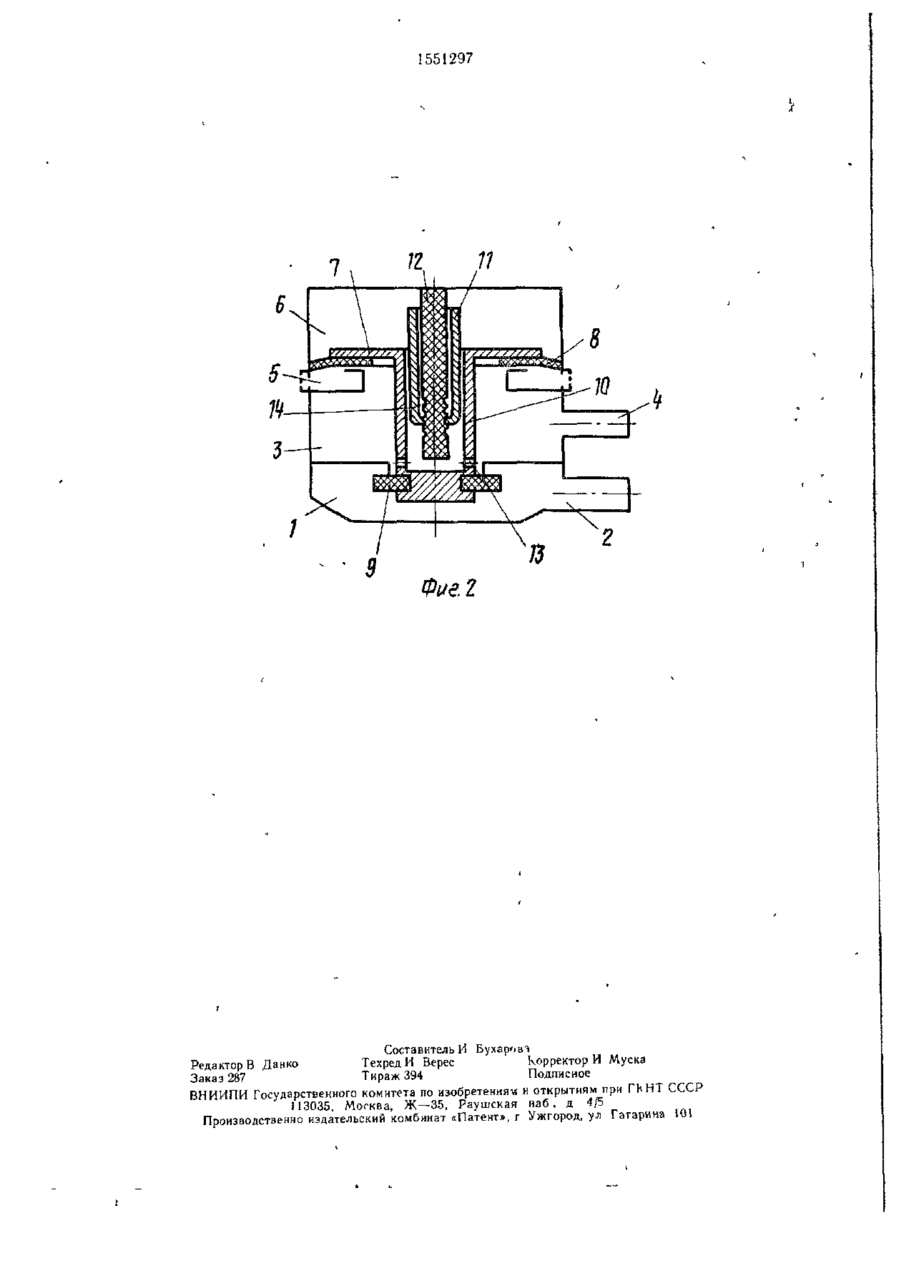

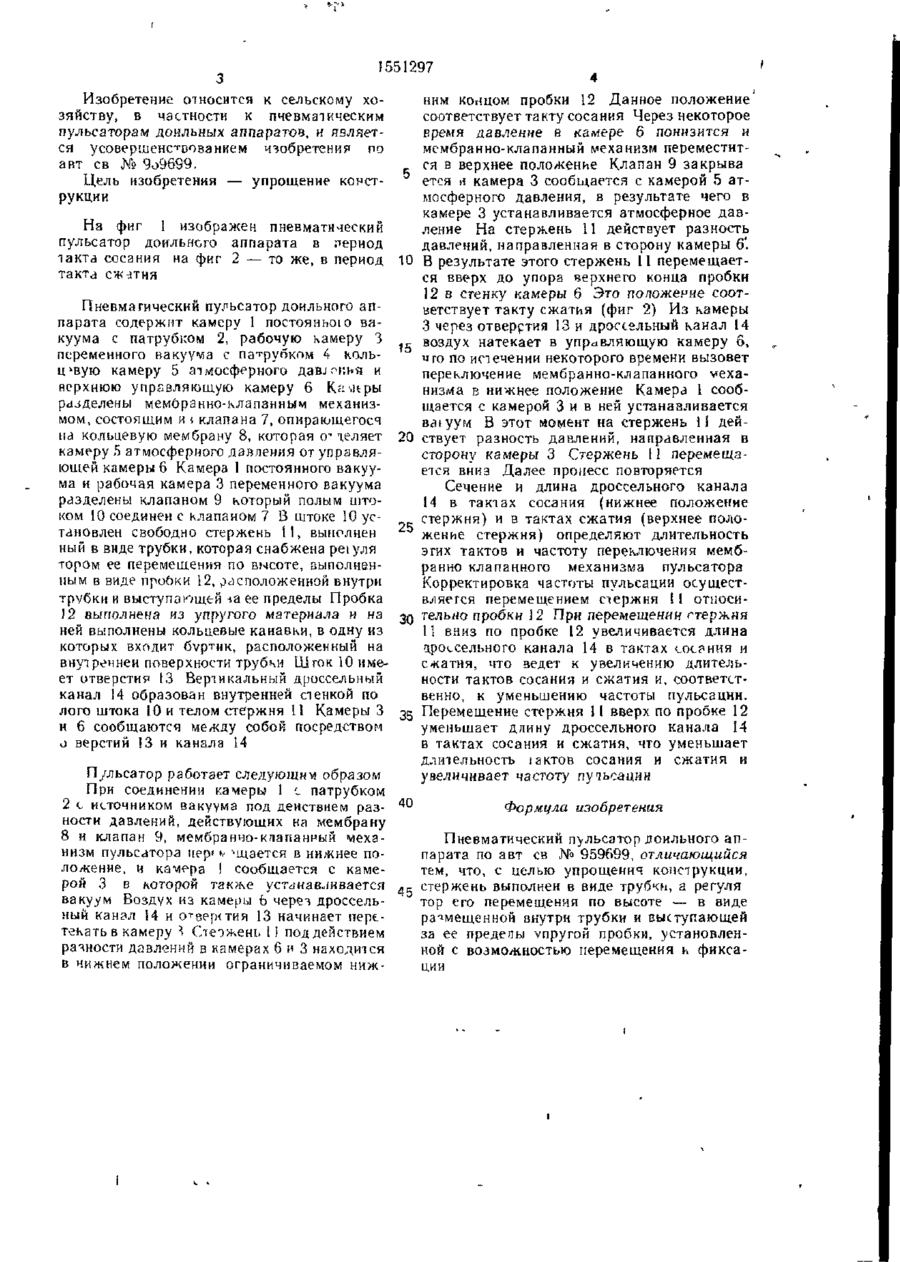

Изобретение относится к сельскому хозяйству. Цель изобретения — упрощение конструкции Пульсатор содержит камеру 1 постоянного вакуума, рабочую камеру 3 переменного вакуума, камеру 5 атмосферного давления и управляющую камеру 6. В полом штоке 10 свободно установлен стержень 11, выполненный в виде трубки, снабженной регулятором ее перемещения по высоте, имеющим вид пробки 12, расположенной внутри трубки и выступающей за ее пределы. Пробка 12 выполнена из упругого материала, на ней имеются кольцевые канавки для буртика, расположенного на внутренней поверхности стержня 11. Изменение частоты пульсации осуществляется перемещением стержня II относительно пробки 12. При перемещении стержня il вниз увеличивается длина дроссельного канала 14 в тактах сосания и сжатия, что ведет к увеличению длительности тактов сосания и сжатия и соответственно к уменьшению частоты пульсации. При перемещении стержня 11 вверх уменьшается длина канала 14 в тактах сосания и сжатия, что уменьшает длительность тактов сосания и сжатия и увеличивает частоту пульсации. 2 ил Фиг.1 jГ ї ґ\\ ^ * ї551297 Изобретение относится к сельскому хозяйству, в частности к пневматическим пульсаторам доильных аппаратов, и является усовершенствованием изобретения по авт ев № 9о9699. Цель изобретения — упрощение конструкции На фиг 1 изображен пневматический пульсатор доильного аппарата в период такта сосания на фиг 2 — то же, в период такта сжатия Пневматический пульсатор доильного аппарата содержит камеру 1 постоянною вакуума с патрубком 2, рабочую камеру 3 переменного вакуума с патрубком 4 кольц *вую камеру 5 ат мосферного давл РНЬЯ И верхнюю управляющую камеру 6 К^кры разделены мембранно-клапанным механизмом, состоящим и І клапана 7, опирающегося на кольцевую мембрану 8, которая о" аеляет камеру 5 атмосферного давления от управляющей камеры 6 Камера 1 постоянного вакуума и рабочая камера 3 переменного вакуума разделены клапаном 9 который полым штоком 10 соединен с клапаном 7 В штоке 10 установлен свободно стержень 11, выполнен ный в виде трубки, которая снабжена реіуля тором ее перемещения по высоте, выполненным в виде пробки 12, расположенной внутри трубки и выступающей ча ее пределы Пробка )2 выполнена из упругого материала и на ней выполнены кольцевые канавки, в одну из которых входит буртик, расположенный на внутренней поверхности трубки ШгокЮимеет отверстия 13 Вертикальный дроссельный канал 14 образован внутренней стенкой по лого штока 10 и телом стержня 11 Камеры 3 и б сообщаются между собой посредством о верстий !3 и канала 14 10 (g 20 25 зо 3 5 ним концом пробки 12 Данное положение соответствует такту сосания Через некоторое время давление в камере б понизится и мембранно-клапанный механизм переместится в верхнее положение Клапан 9 закрыва ется л камера 3 сообщается с камерой 5 атмосферного давления, в результате чего в камере 3 устанавливается атмосферное давление На стержень 11 действует разность давлений, направленная в сторону камеры 6*. В результате этого стержень 11 перемещается вверх до упора верхнего конца пробки 12 в стенку камеры б Это положение соответствует такту сжатия (фиг 2) Из камеры 3 через отверстия 13 и дроссельный канал 14 дух натекает в управляющую камеру б аоз что по истечении некоторого времени вызовет переключение мембранно-клапанного vexaнизма в нижнее положение Камера 1 сообщается с камерой 3 и в ней устанавливается ваіуум В этот момент на стержень И действует разность давлений, направленная в сторону камеры 3 Стержень II перемещается вниз Далее пронесе повторяется Сечение и длина дроссельного канала 14 в тактах сосания (нижнее положение стержня) и в тактах сжатия (верхнее положение стержня) определяют длительность эгих тактов и частоту переключения мембранно клапанного механизма пульсатора Корректировка частоты пульсации осуществляется Перемещением СТерЖНЯ 11 0Т1ІОСИдельно пробки 12 При перемещении стержня 11 вниз по пробке 12 увеличивается длина дроссельного канала 14 в тактах сосания и сжатия, что зедет к увеличению длительности тактов сосания и сжатия и, соответственно, к уменьшению частоты пульсации, Перемещение стержня 11 вверх по пробке 12 уменьшает длину дроссельного канала 14 в тактах сосания и сжатия, что уменьшает длительность іактов сосания и сжатия и увеличивает частоту путьсацин Пульсатор работает следующим образом При соединении камеры 1 с патрубком 2 с источником вакуума под действием раз- 40 Формула изобретения ности давлений, действующих на мембрану 8 и клапан 9, мембранчо-клананный мехаПневматический пульсатор доильного апнизм пульсатора пер* ь чщается в нижнее попарата по авт ев № 959699, отличающийся ложение, и камера ! сообщается с каметем, что, с целью упрощения конструкции, рой 3 в которой также устанавливается 4 5 стержень выполнен в виде трубки, а регуля вакуум Воздух из камеры Ь через дроссельтор его перемещения по высоте — в виде ный канал 14 и отверстия 13 начинает переразмещенной внутри трубки и выступающей текать в камеру ^ Стетжень 11 под действием за ее пределы упругой пробки, установленразности давлений в камерах б и 3 находится ной с возможностью перемещения h фиксав нижнем положении ограничиваемом нижции 1551297 6 Фиг 2 Составитель И Бухароm Редактор В Данко Техред И Верес Корректор И Мускэ Заказ 287 Тираж 394 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГЬНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина 1UI
