Доїльний апарат

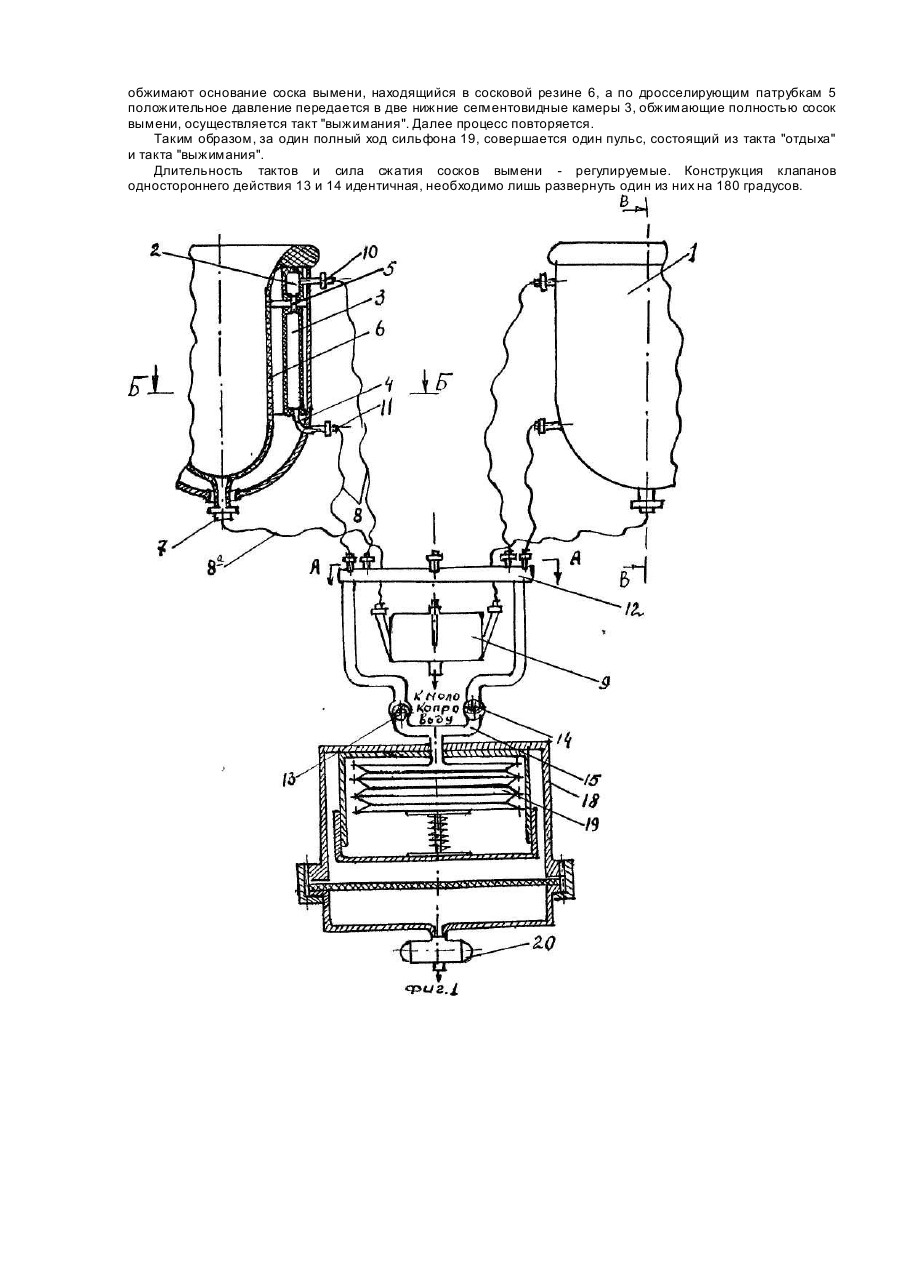

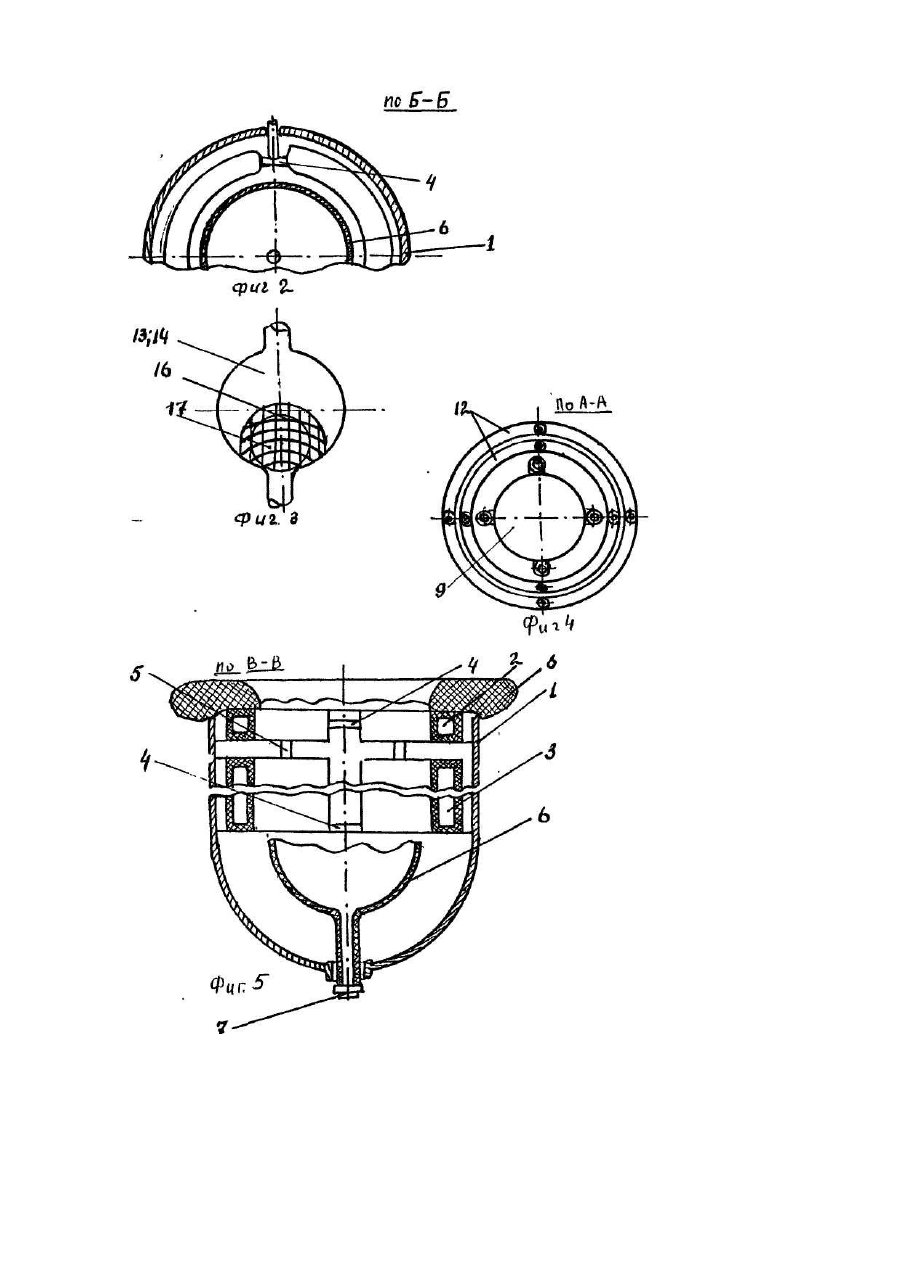

Изобретение относится к сельскому хозяйству, в частности, к устройству для доения. Известен доильный аппарат [1], содержащий двухкамерные доильные стаканы, коллектор, пульсатор, имеющий корпус с расположенным в нем сильфоном, заполненный жидкостью и снабженный подпружиненным винтовым штоком с мембраной, а пульсатор снабжен разъемным цилиндром, одна часть которого закреплена на корпусе пульсатора, а другая расположена между сильфоном и мембраной с отверстиями винтовой нарезки для штока сильфона, установленный внутри цилиндра. Известный доильный аппарат не обеспечивает круговое перемещение жидкости под давлением и возврат ее в сильфон. Жидкость под давлением не подводится последовательно вначале к основанию соска вымени, а затем ко всей его поверхности. В основу изобретения поставлена задача создания такого доильного аппарата, в котором каждый доильный стакан выполнен с двумя верхними и двумя нижними сегментовидными камерами, взаимосвязанными с гидроприводом, чем обеспечивается оптимальная степень сжатия сосков вымени вначале у их основания, а затем - на всей оставшейся поверхности и за счет этого физиология отсоса молока приближается к естественной - сосанию теленком. Поставленная задача решается тем, что в доильном аппарате, содержащем доильные стаканы, соединенными молочными шлангами с коллектором и трубками с пульсатором, имеющим корпус с расположенным в нем сильфоном, согласно изобретению, каждый доильный стакан снабжен сообщенными попарно между собой посредством патрубков и дросселирующих каналов верхними и нижними сегментовидными камерами, а трубки - клапанами одностороннего действия, один из которых взаимосвязан с верхними сегментовидными камерами доильного стакана, а другой с нижними. Этим обеспечивается поступление жидкости под давлением вначале к основанию соска вымени, сжимая его, а затем обжим соска распространяется по всей поверхности, а при отсосе жидкости (снятие давлениясжатия), также последовательно со всей поверхности и основания соска снимается давление жидкости. Выполнены такты "сжатия-сосания" и "отдых". Давление сжатия -регулируемое. Клапан одностороннего действия, помещенный в соединительной трубке и взаимосвязанный с верхними сегментовидными камерами доильного стакана, обеспечивает круговое поступательное движение жидкости под давлением в одном направлении: сверху-вниз через верхние сегментовидные камеры, и, далее, через нижние сегментовидные камеры, сжимая соски вымени у их основания, а затем по всей поверхности, осуществляя такт "сжатия-сосания". Клапан одностороннего действия, помещенный в соединительной трубке и взаимосвязанный с нижними сегментовидными камерами доильного стакана, обеспечивает круговое поступательное отсасывание жидкости, (то есть, снимается давление жидкости) с нижних сегментовидных камер, а затем с верхних сегментовидных камер. Выполнен такт "отдыха". Сущность изобретения поясняется чертежами, где на фиг.1 схематически изображен общий вид доильного аппарата; на фиг. 2 -сечение Б-Б на фиг.1 (повернуто); на фиг. 3 - клапан одностороннего действия; на фиг. 4 - сечение А-А на фиг. 1; на фиг. 5 - сечение В-В на фиг.1. Доильный аппарат содержит двухкамерные доильные стаканы 1 (фиг.1,2), снабженные двумя верхними сегментовидными камерами 2 и двумя нижними сегментовидными камерами 3, соединенные попарно между собой распределительными патрубками 4 и дросселирующими каналами 5, а внутри сегментовидных камер 2,3 размещена подсосковая камера 6, выполненная из сосковой резины. Доильный стакан 1 (фиг.1) посредством патрубка 7 подсосковой камеры 6 и резинового шланга 8 соединяется с молокосборным коллектором 9, а нагнетательным 10 и обратного потока 11 патрубками, резиновыми шлангами 8 с цилиндрическим трубчатым коллектором 12 с патрубками. Два клапана одностороннего действия 13 и 14 (фиг.1), один из которых 13 соединен с верхними сегментовидными камерами 2 (фиг.1, 2 и 3), а другой 14 соединен с нижними сегментовидными камерами 3 посредством соединительных трубок 15, цилиндрического трубчатого коллектора 12, резиновых шлангов 8 и патрубков нагнетательного 10 и обратного потока 11. Клапаны одностороннего действия 13 и 14 выполнены каждый с полусферическим сетчатым колпаком 16 и пустотелым шаровым клапаном 17, помещенными в соединительной трубке 15, цилиндрического трубчатого коллектора 12. Цилиндрический трубчатый коллектор 12 и источник пульсирующего вакуума 20 жестко закреплены к пульсатору 18, где размещен сильфон 19. Доильный аппарат работает следующим образом. Низкий вакуум центрального вакуумпровода (не показан) через молокосборный коллектор 9 (фиг.1), по резиновым молочным шлангам 8а, патрубкам 7 подсосковой камеры 6 поступает в под сосковые камеры 6 доильных стаканов 1 (фиг.1, 2), обеспечивая их удержание на сосках вымени коровы и одновременно от вакуумпровода (не показан) вакуум поступает к пульсатору 18 от источника пульсирующего вакуума 20 (фиг.1) и по патрубку вакуум, или атмосфера, действуют на привод эластичного сильфона 19. Таким образом, включается в работу пневмо- и гидросистема. Под действием вакуума, поступающего от источника пульсирующего вакуума 20, эластичный сильфон 19 разжимаясь, увеличивает свой объем и снимает положительное давление на жидкость в нижних и верхних сегментовидных камерах 3,2 (фиг.1,2) через распределительный патрубок 4, патрубок обратного потока 11, резиновые шланги 8, цилиндрический трубчатый коллектор 12 и по одному из клапанов одностороннего действия, например, 14 (возвратный), соединительной трубе 15 осуществляется такт "отды ха". При поступлении от источника пульсирующего вакуума 20 "атмосферы" к пульсатору 18 сжимается эластичный сильфон 19 и жидкость в нем. Положительное давление жидкости по соединительной трубке 15 передается на пустотелый шаровой клапан 17 (фиг.3), поднимая его до упора в полусферический сетчатый колпак 16, помещенный в корпусе клапана одностороннего действия 13 (фиг.1) (нагнетательного). Далее, по резиновому шлангу 8, нагнетательному патрубку 10 положительное давление воздействует вначале на две верхние сегментовидные камеры 2 (фиг.1,2), соединенные распределительным патрубком 4, которые обжимают основание соска вымени, находящийся в сосковой резине 6, а по дросселирующим патрубкам 5 положительное давление передается в две нижние сегментовидные камеры 3, обжимающие полностью сосок вымени, осуществляется такт "выжимания". Далее процесс повторяется. Таким образом, за один полный ход сильфона 19, совершается один пульс, состоящий из такта "отдыха" и такта "выжимания". Длительность тактов и сила сжатия сосков вымени - регулируемые. Конструкция клапанов одностороннего действия 13 и 14 идентичная, необходимо лишь развернуть один из них на 180 градусов.
