Формула / Реферат

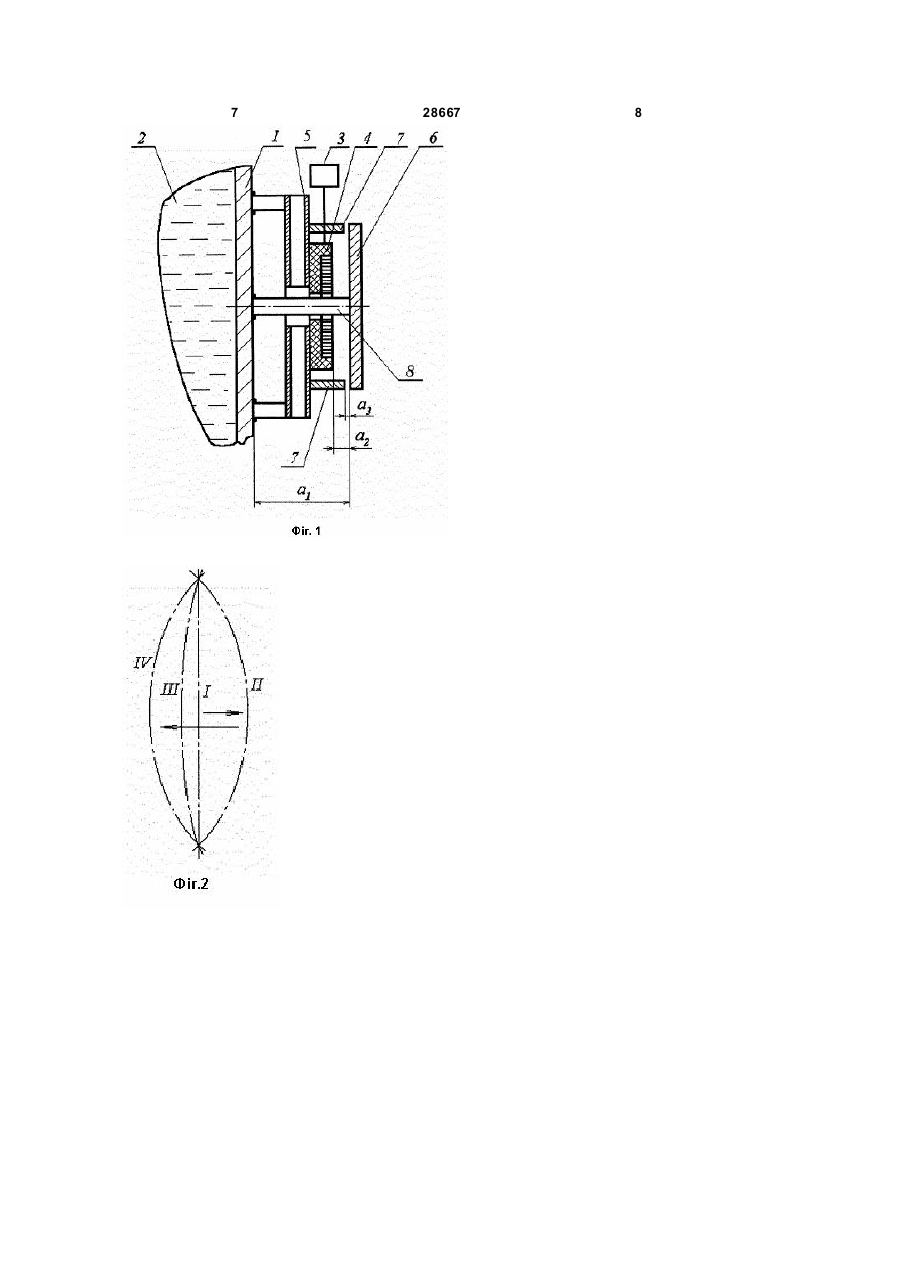

1. Пристрій для обчищання стінки від відкладень, що містить генератор імпульсних струмів, з'єднаний з встановленим з протилежного можливому відкладенню боку стінки виконавчим механізмом у складі плоского індуктора, встановленого на жорстко закріпленій відносно стінки жорсткій основі, і плоского якоря з високопровідного матеріалу, жорстко закріпленого до стінки, який відрізняється тим, що плоский якір установлений перпендикулярно нормалі до стінки з зазором відносно стінки і жорстко закріплений до стінки за допомогою хоча б однієї штанги, а плоский індуктор розташований між стінкою і плоским якорем.

2. Пристрій за п. 1, який відрізняється тим, що плоский якір встановлений з зазором відносно плоского індуктора.

3. Пристрій за п. 2, який відрізняється тим, що на жорсткій основі, на якій встановлений плоский індуктор, жорстко закріплені діаметрально рознесені відносно осі котушки плоского індуктора і паралельні цій осі упори, незакріплені кінці яких мають можливість контактувати з оберненою до стінки поверхнею плоского якоря й утворюють з нею зазор, менший за зазор між плоским якорем і плоским індуктором.

Текст

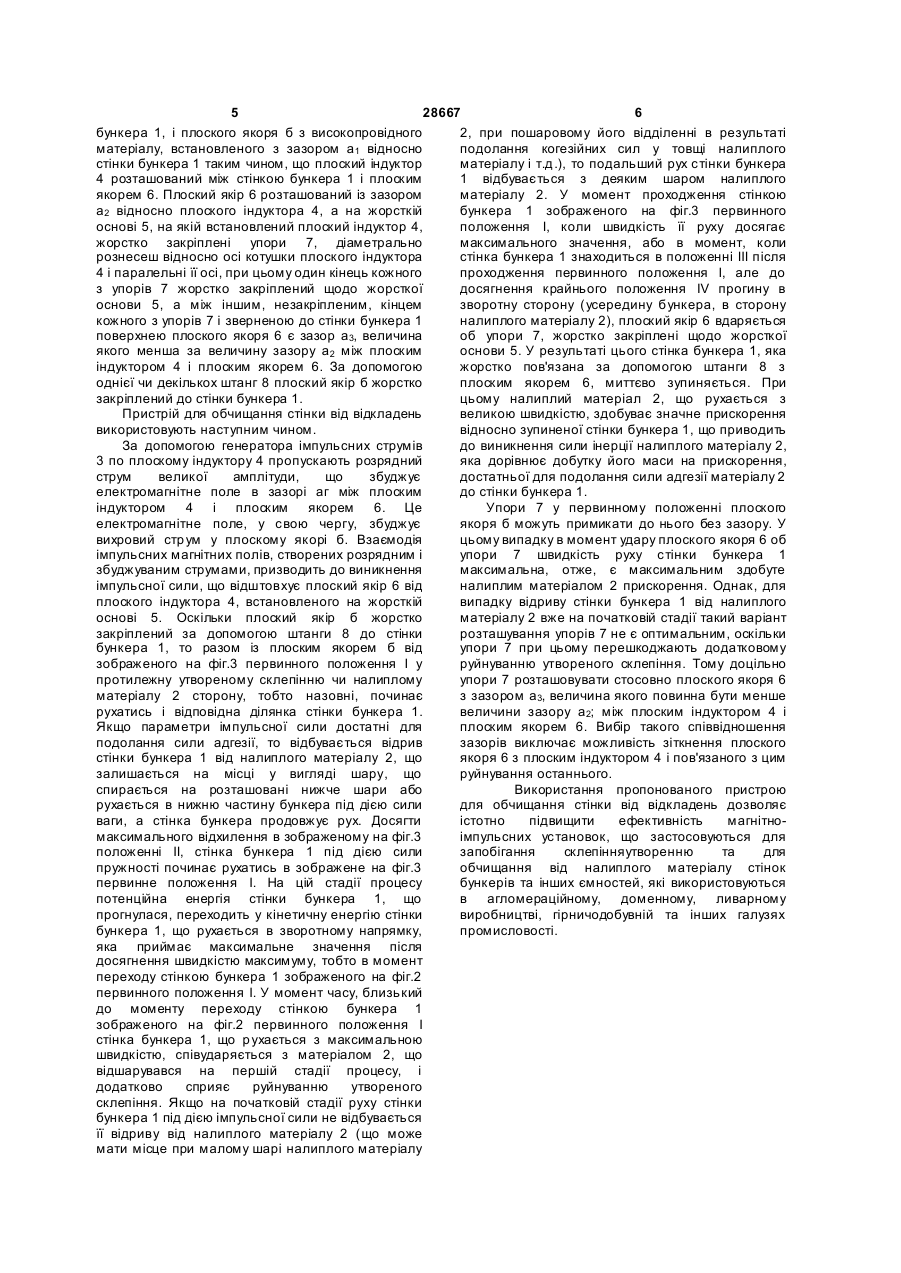

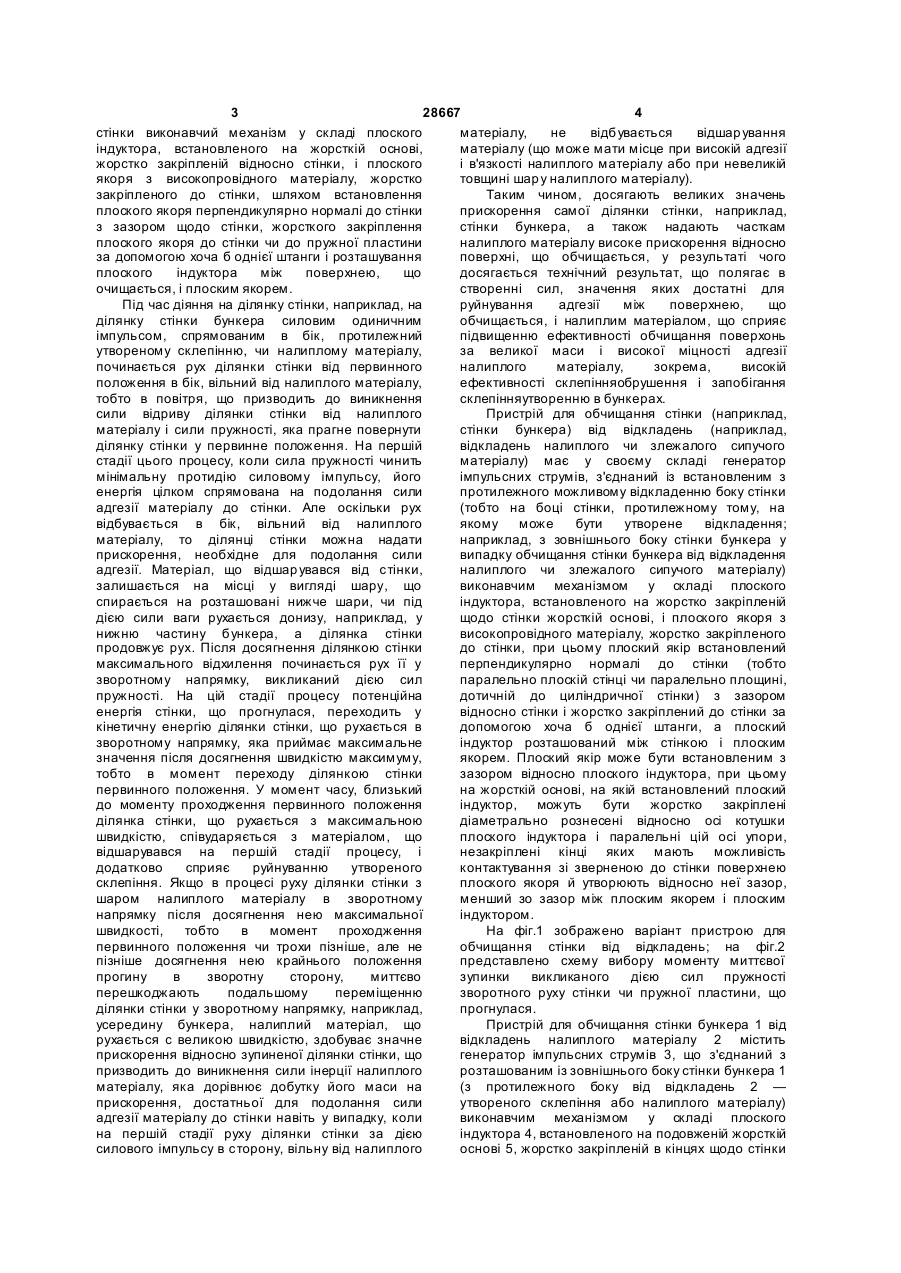

1. Пристрій для обчищання стінки від відкладень, що містить генератор імпульсних струмів, з'єднаний з встановленим з протилежного можливому відкладенню боку стінки виконавчим механізмом у складі плоского індуктора, встановленого на жорстко закріпленій відносно стінки жорсткій основі, і плоского якоря з високопровідного матеріалу, жорстко закріпленого U 2 (19) 1 3 28667 4 стінки виконавчий механізм у складі плоского матеріалу, не відбувається відшар ування індуктора, встановленого на жорсткій основі, матеріалу (що може мати місце при високій адгезії жорстко закріпленій відносно стінки, і плоского і в'язкості налиплого матеріалу або при невеликій якоря з високопровідного матеріалу, жорстко товщині шар у налиплого матеріалу). закріпленого до стінки, шляхом встановлення Таким чином, досягають великих значень плоского якоря перпендикулярно нормалі до стінки прискорення самої ділянки стінки, наприклад, з зазором щодо стінки, жорсткого закріплення стінки бункера, а також надають часткам плоского якоря до стінки чи до пружної пластини налиплого матеріалу високе прискорення відносно за допомогою хоча б однієї штанги і розташування поверхні, що обчищається, у результаті чого плоского індуктора між поверхнею, що досягається технічний результат, що полягає в очищається, і плоским якорем. створенні сил, значення яких достатні для Під час діяння на ділянку стінки, наприклад, на руйнування адгезії між поверхнею, що ділянку стінки бункера силовим одиничним обчищається, і налиплим матеріалом, що сприяє імпульсом, спрямованим в бік, протилежний підвищенню ефективності обчищання поверхонь утвореному склепінню, чи налиплому матеріалу, за великої маси і високої міцності адгезії починається рух ділянки стінки від первинного налиплого матеріалу, зокрема, високій положення в бік, вільний від налиплого матеріалу, ефективності склепінняобрушення і запобігання тобто в повітря, що призводить до виникнення склепінняутворенню в бункерах. сили відриву ділянки стінки від налиплого Пристрій для обчищання стінки (наприклад, матеріалу і сили пружності, яка прагне повернути стінки бункера) від відкладень (наприклад, ділянку стінки у первинне положення. На першій відкладень налиплого чи злежалого сипучого стадії цього процесу, коли сила пружності чинить матеріалу) має у своєму складі генератор мінімальну протидію силовому імпульсу, його імпульсних струмів, з'єднаний із встановленим з енергія цілком спрямована на подолання сили протилежного можливому відкладенню боку стінки адгезії матеріалу до стінки. Але оскільки рух (тобто на боці стінки, протилежному тому, на відбувається в бік, вільний від налиплого якому може бути утворене відкладення; матеріалу, то ділянці стінки можна надати наприклад, з зовнішнього боку стінки бункера у прискорення, необхідне для подолання сили випадку обчищання стінки бункера від відкладення адгезії. Матеріал, що відшар увався від стінки, налиплого чи злежалого сипучого матеріалу) залишається на місці у вигляді шару, що виконавчим механізмом у складі плоского спирається на розташовані нижче шари, чи під індуктора, встановленого на жорстко закріпленій дією сили ваги рухається донизу, наприклад, у щодо стінки жорсткій основі, і плоского якоря з нижню частину бункера, а ділянка стінки високопровідного матеріалу, жорстко закріпленого продовжує рух. Після досягнення ділянкою стінки до стінки, при цьому плоский якір встановлений максимального відхилення починається рух її у перпендикулярно нормалі до стінки (тобто зворотному напрямку, викликаний дією сил паралельно плоскій стінці чи паралельно площині, пружності. На цій стадії процесу потенційна дотичній до циліндричної стінки) з зазором енергія стінки, що прогнулася, переходить у відносно стінки і жорстко закріплений до стінки за кінетичну енергію ділянки стінки, що рухається в допомогою хоча б однієї штанги, а плоский зворотному напрямку, яка приймає максимальне індуктор розташований між стінкою і плоским значення після досягнення швидкістю максимуму, якорем. Плоский якір може бути встановленим з тобто в момент переходу ділянкою стінки зазором відносно плоского індуктора, при цьому первинного положення. У момент часу, близький на жорсткій основі, на якій встановлений плоский до моменту проходження первинного положення індуктор, можуть бути жорстко закріплені ділянка стінки, що рухається з максимальною діаметрально рознесені відносно осі котушки швидкістю, співударяється з матеріалом, що плоского індуктора і паралельні цій осі упори, відшарувався на першій стадії процесу, і незакріплені кінці яких мають можливість додатково сприяє руйнуванню утвореного контактування зі зверненою до стінки поверхнею склепіння. Якщо в процесі руху ділянки стінки з плоского якоря й утворюють відносно неї зазор, шаром налиплого матеріалу в зворотному менший зо зазор між плоским якорем і плоским напрямку після досягнення нею максимальної індуктором. швидкості, тобто в момент проходження На фіг.1 зображено варіант пристрою для первинного положення чи трохи пізніше, але не обчищання стінки від відкладень; на фіг.2 пізніше досягнення нею крайнього положення представлено схему вибору моменту миттєвої прогину в зворотну сторону, миттєво зупинки викликаного дією сил пружності перешкоджають подальшому переміщенню зворотного руху стінки чи пружної пластини, що ділянки стінки у зворотному напрямку, наприклад, прогнулася. усередину бункера, налиплий матеріал, що Пристрій для обчищання стінки бункера 1 від рухається с великою швидкістю, здобуває значне відкладень налиплого матеріалу 2 містить прискорення відносно зупиненої ділянки стінки, що генератор імпульсних струмів 3, що з'єднаний з призводить до виникнення сили інерції налиплого розташованим із зовнішнього боку стінки бункера 1 матеріалу, яка дорівнює добутку його маси на (з протилежного боку від відкладень 2 — прискорення, достатньої для подолання сили утвореного склепіння або налиплого матеріалу) адгезії матеріалу до стінки навіть у випадку, коли виконавчим механізмом у складі плоского на першій стадії руху ділянки стінки за дією індуктора 4, встановленого на подовженій жорсткій силового імпульсу в сторону, вільну від налиплого основі 5, жорстко закріпленій в кінцях щодо стінки 5 28667 6 бункера 1, і плоского якоря б з високопровідного 2, при пошаровому його відділенні в результаті матеріалу, встановленого з зазором а 1 відносно подолання когезійних сил у товщі налиплого стінки бункера 1 таким чином, що плоский індуктор матеріалу і т.д.), то подальший рух стінки бункера 4 розташований між стінкою бункера 1 і плоским 1 відбувається з деяким шаром налиплого якорем 6. Плоский якір 6 розташований із зазором матеріалу 2. У момент проходження стінкою а2 відносно плоского індуктора 4, а на жорсткій бункера 1 зображеного на фіг.3 первинного основі 5, на якій встановлений плоский індуктор 4, положення І, коли швидкість її руху досягає жорстко закріплені упори 7, діаметрально максимального значення, або в момент, коли рознесеш відносно осі котушки плоского індуктора стінка бункера 1 знаходиться в положенні ІІІ після 4 і паралельні її осі, при цьому один кінець кожного проходження первинного положення І, але до з упорів 7 жорстко закріплений щодо жорсткої досягнення крайнього положення ІV прогину в основи 5, а між іншим, незакріпленим, кінцем зворотну сторону (усередину бункера, в сторону кожного з упорів 7 і зверненою до стінки бункера 1 налиплого матеріалу 2), плоский якір 6 вдаряється поверхнею плоского якоря 6 є зазор а 3, величина об упори 7, жорстко закріплені щодо жорсткої якого менша за величину зазору а 2 між плоским основи 5. У результаті цього стінка бункера 1, яка індуктором 4 і плоским якорем 6. За допомогою жорстко пов'язана за допомогою штанги 8 з однієї чи декількох штанг 8 плоский якір б жорстко плоским якорем 6, миттєво зупиняється. При закріплений до стінки бункера 1. цьому налиплий матеріал 2, що рухається з Пристрій для обчищання стінки від відкладень великою швидкістю, здобуває значне прискорення використовують наступним чином. відносно зупиненої стінки бункера 1, що приводить За допомогою генератора імпульсних струмів до виникнення сили інерції налиплого матеріалу 2, 3 по плоскому індуктору 4 пропускають розрядний яка дорівнює добутку його маси на прискорення, струм великої амплітуди, що збуджує достатньої для подолання сили адгезії матеріалу 2 електромагнітне поле в зазорі аг між плоским до стінки бункера 1. індуктором 4 і плоским якорем 6. Це Упори 7 у первинному положенні плоского електромагнітне поле, у свою чергу, збуджує якоря б можуть примикати до нього без зазору. У вихровий стр ум у плоскому якорі б. Взаємодія цьому випадку в момент удару плоского якоря 6 об імпульсних магнітних полів, створених розрядним і упори 7 швидкість руху стінки бункера 1 збуджуваним струмами, призводить до виникнення максимальна, отже, є максимальним здобуте імпульсної сили, що відштовхує плоский якір 6 від налиплим матеріалом 2 прискорення. Однак, для плоского індуктора 4, встановленого на жорсткій випадку відриву стінки бункера 1 від налиплого основі 5. Оскільки плоский якір б жорстко матеріалу 2 вже на початковій стадії такий варіант закріплений за допомогою штанги 8 до стінки розташування упорів 7 не є оптимальним, оскільки бункера 1, то разом із плоским якорем б від упори 7 при цьому перешкоджають додатковому зображеного на фіг.3 первинного положення І у руйнуванню утвореного склепіння. Тому доцільно протилежну утвореному склепінню чи налиплому упори 7 розташовувати стосовно плоского якоря 6 матеріалу 2 сторону, тобто назовні, починає з зазором а3, величина якого повинна бути менше рухатись і відповідна ділянка стінки бункера 1. величини зазору а 2; між плоским індуктором 4 і Якщо параметри імпульсної сили достатні для плоским якорем 6. Вибір такого співвідношення подолання сили адгезії, то відбувається відрив зазорів виключає можливість зіткнення плоского стінки бункера 1 від налиплого матеріалу 2, що якоря 6 з плоским індуктором 4 і пов'язаного з цим залишається на місці у вигляді шару, що руйнування останнього. спирається на розташовані нижче шари або Використання пропонованого пристрою рухається в нижню частину бункера під дією сили для обчищання стінки від відкладень дозволяє ваги, а стінка бункера продовжує рух. Досягти істотно підвищити ефективність магнітномаксимального відхилення в зображеному на фіг.3 імпульсних установок, що застосовуються для положенні ІІ, стінка бункера 1 під дією сили запобігання склепінняутворенню та для пружності починає рухатись в зображене на фіг.3 обчищання від налиплого матеріалу стінок первинне положення І. На цій стадії процесу бункерів та інших ємностей, які використовуються потенційна енергія стінки бункера 1, що в агломераційному, доменному, ливарному прогнулася, переходить у кінетичну енергію стінки виробництві, гірничодобувній та інших галузях бункера 1, що рухається в зворотному напрямку, промисловості. яка приймає максимальне значення після досягнення швидкістю максимуму, тобто в момент переходу стінкою бункера 1 зображеного на фіг.2 первинного положення І. У момент часу, близький до моменту переходу стінкою бункера 1 зображеного на фіг.2 первинного положення І стінка бункера 1, що р ухається з максимальною швидкістю, співударяється з матеріалом 2, що відшарувався на першій стадії процесу, і додатково сприяє руйнуванню утвореного склепіння. Якщо на початковій стадії руху стінки бункера 1 під дією імпульсної сили не відбувається її відриву від налиплого матеріалу 2 (що може мати місце при малому шарі налиплого матеріалу 7 28667 8

Дивитися

Додаткова інформація

Назва патенту англійською

Device for removal of deposits from wall

Автори англійською

Bortkevych Serhii Pavlovych, Velykyi Volodymyr Mykolaiovych, Matviienko Oleh Volodymyrovych

Назва патенту російською

Устройство для очистки стенки от отложений

Автори російською

Борткевич Сергей Павлович, Великий Владимир Николаевич, Матвиенко Олег Владимирович

МПК / Мітки

МПК: B65D 90/00, B65G 65/30, B08B 7/02, B65D 88/64, B08B 9/08

Мітки: пристрій, обчищання, стінки, відкладень
