Гідравлічний яс
Номер патенту: 28697
Опубліковано: 16.10.2000
Автори: Червінський Володимир Петрович, Абрамов Вадим Борисович
Формула / Реферат
Гідравлічний яс, який містить корпус із боковими отворами, диференціальну камеру, ударник із ковадлом і редукційний клапан, що з'єднує затрубний простір з диференціальною камерою, який відрізняється тим, що корпус споряджено ежекційним насосом, що виконано у вигляді рухомої втулки з ущільнюючими елементами, яку радіальними каналами з'єднана з диференціальною камерою, а вертикальним каналом - із порожниною бурильної колони.
Текст

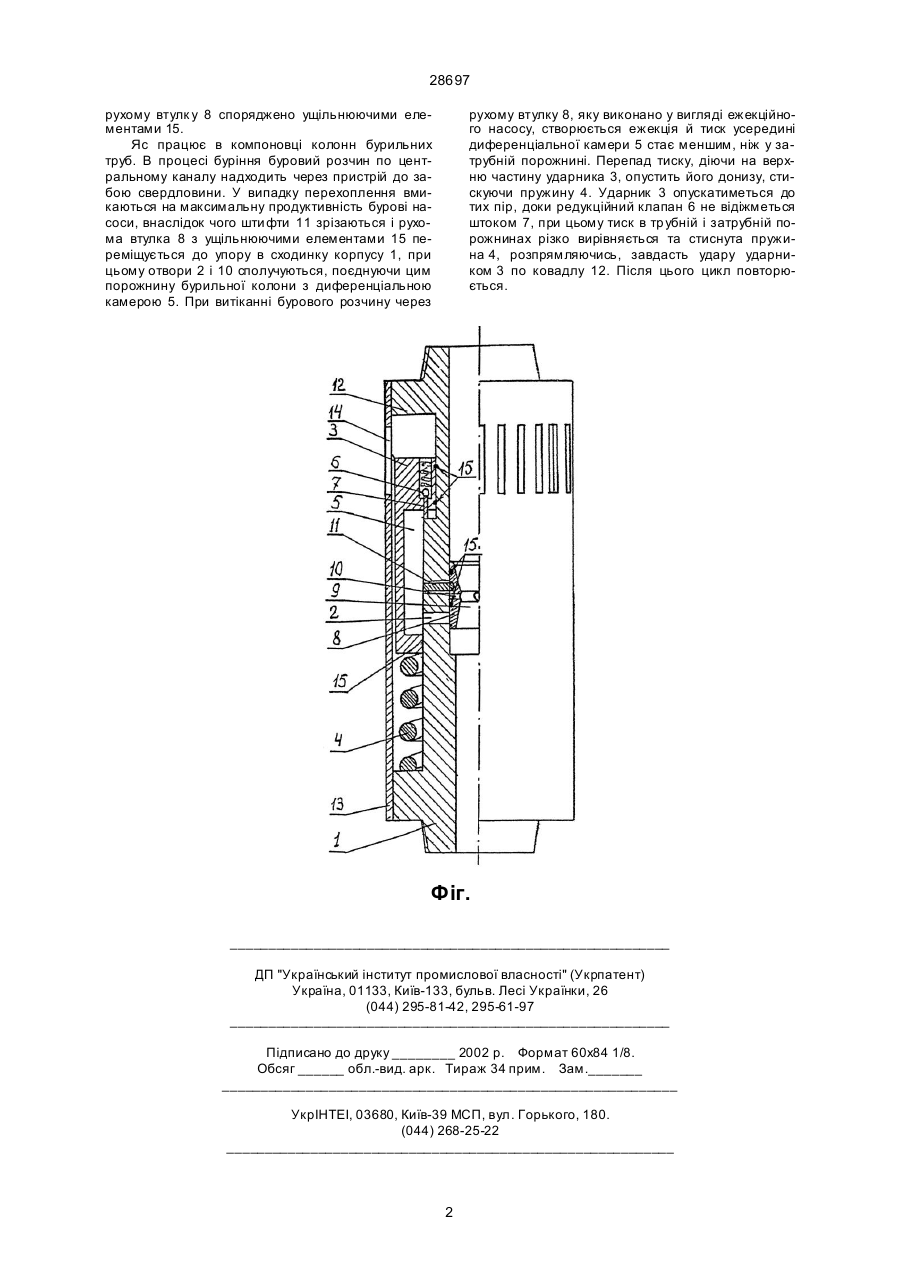

Гідравлічний яс, який містить корпус із боковими отворами, диференціальну камеру, ударник із ковадлом і редукційний клапан, що з'єднує затрубний простір з диференціальною камерою, який відрізняється тим, що корпус споряджено ежекційним насосом, що виконано у вигляді рухомої втулки з ущільнюючими елементами, яку радіальними каналами з'єднано з диференціальною камерою, а вертикальним каналом - із порожниною бурильної колони. (19) (21) 97084308 (22) 19.08.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Червінський Володимир Петрович, Абрамов Вадим Борисович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ТУРБОГАЗ" - ВАТ "ТУРБОГ АЗ" 28697 рухому втулк у 8 споряджено ущільнюючими елементами 15. Яс працює в компоновці колонн бурильних труб. В процесі буріння буровий розчин по центральному каналу надходить через пристрій до забою свердловини. У випадку перехоплення вмикаються на максимальну продуктивність бурові насоси, внаслідок чого шти фти 11 зрізаються і рухома втулка 8 з ущільнюючими елементами 15 переміщується до упору в сходинку корпусу 1, при цьому отвори 2 і 10 сполучуються, поєднуючи цим порожнину бурильної колони з диференціальною камерою 5. При витіканні бурового розчину через рухому втулку 8, яку виконано у вигляді ежекційного насосу, створюється ежекція й тиск усередині диференціальної камери 5 стає меншим, ніж у затрубній порожнині. Перепад тиску, діючи на верхню частину ударника 3, опустить його донизу, стискуючи пружину 4. Ударник 3 опускатиметься до тих пір, доки редукційний клапан 6 не відіжметься штоком 7, при цьому тиск в тр убній і затрубній порожнинах різко вирівняється та стиснута пружина 4, розпрямляючись, завдасть удару ударником 3 по ковадлу 12. Після цього цикл повторюється. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
