Пральна машина

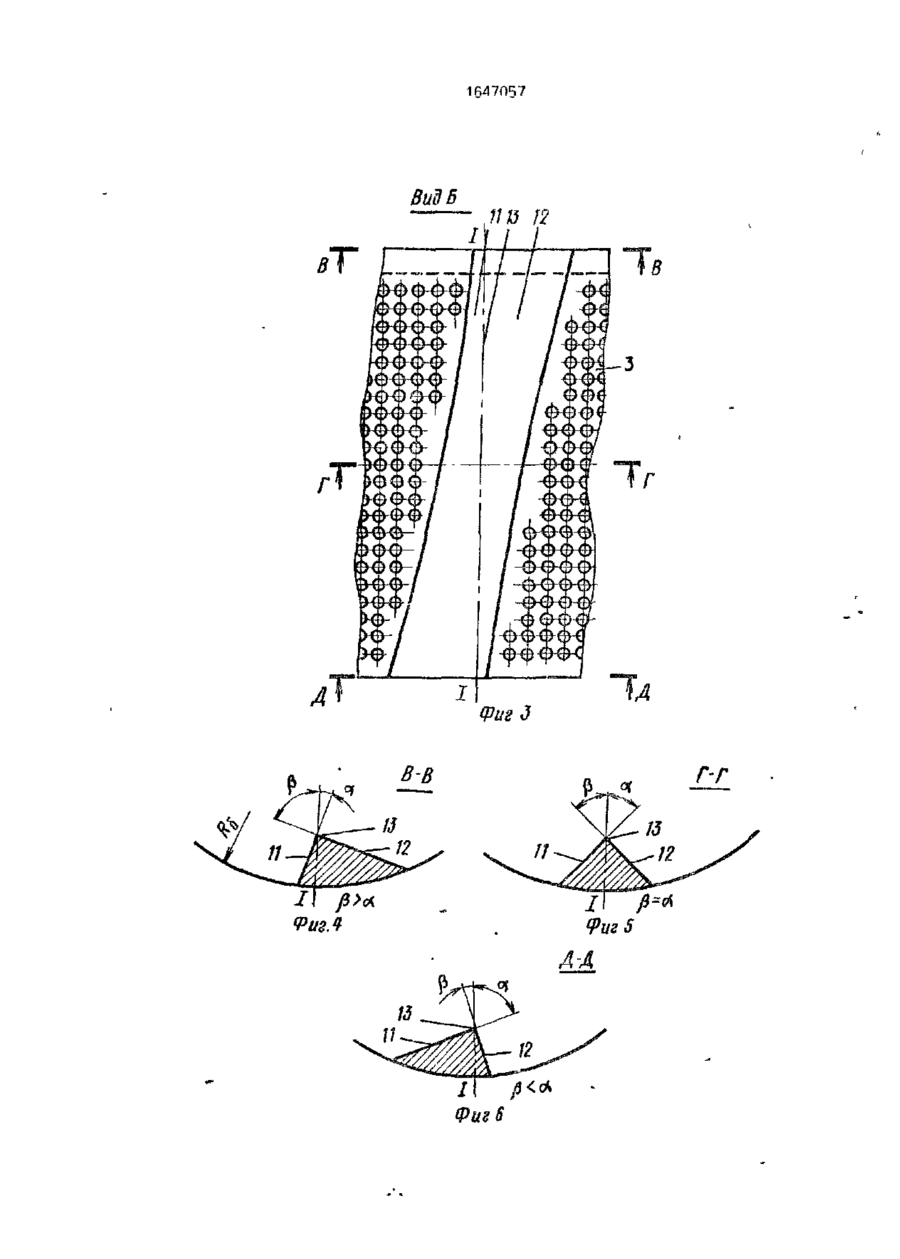

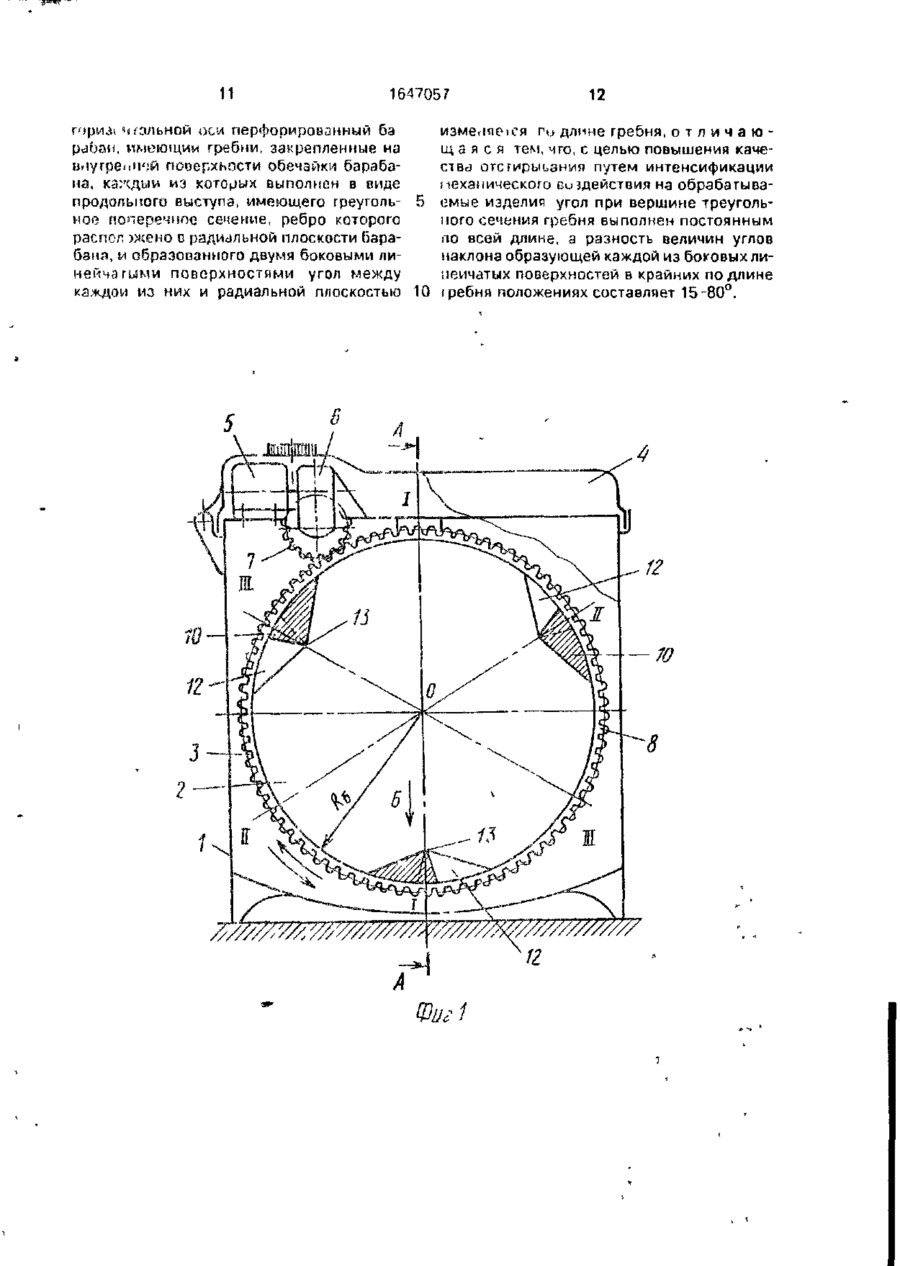

Изобретение относится к барабанным стиральным машинам и позволяет повысить качество отстирывания. Стиральная машина содержит стиральный бак 1, внутри ко торого установлен с возможностью вращения относительно горизонтальной оси барабан 2 с цилиндрической перфорированной обечайкой 3. На внутренней поверхности обечайки 3 барабана 2 закреплены гребни 10, каждый из которых имеет две продольные пересекающиеся боковые поверхности 11 и 12. Гребни имеют треугольное поперечное сечение. Угол при вершине треугольного сечения гребня выполнен постоянным по всем длине, а разность величин углов наклона образующей каждой из боковых поверхностей в крайних по длине гребня положениях составляет 15-80°, что обеспечивает повышенное интенсивное механическое воздействие гребней на стираемые изделия. 7 ил. Фигг J 1647057 Изобретение относится к стирке, в частности к сіі'рке текстильных изделий в барабанныл стиральиых машинах Целью изобретений язлч'згся повыше КИЙ качества отстирывания путем интенси фикации механическою воздействия на обрабатываемые изделия \\л фиг 1 приведена стиральная машина, погерсчный рэзрез; на фиг.2 - разрез А-А на фиг.1; на фиг.З ~ вид Ь на фиг.1, i n фиг 4-6 - сечения В-В, Г-Г, Д-Д нэ фиг.З соответственно; на фиг.7 - гребень стиральной машины, аксонометрия. Спіральная машина (фиг 1 и 2) содержит стиральный бак 1, внутри которого установлен с возможностью вращения относительно горизонтальной оси 0-0 барл бан 2 с цилиндрической перфорированном обечайкой 3, где* оборуДОГЇЗІІ подвижный люк {не показан) для загрузки в барабан обрабатываемых текстильных изделий, выпопнепый в вьде части поверхности обечайки 3, имеющей возможность перемещаться вдоль периметра обечайки. Стиральный бак 1 снабжен откидной крышкой 4, на кото* рг.й установлен электрический привод бэраГілнз 2, состоящий из электродвигателя 5 и редуктора б. Воащенііе барабану от электродвигателя Б передается через редуктор б посредством зубчатой передачи, состоящей из зубчатого колеса 7, закрепленного на валу редуктора 6, и зубчатого колеса 8, закрепленного из наружной поверхности обечайки 3 барабана, по ее поримеіру. Барабан 2 вращается на двух цилиндрических опорах 9. На внутренней поверхности обечайки 3 барабана закреплены гробьи 10, каждый из которых имеет продольные hпресекающиеся боковые поверхности 11 п 12, а линии (3 их пересемения совпадает с плоскостью, проведенной через ось вращения 0-0 барабана в радиальном направлении. На фиг.1 для гребней барадана обозиачеіШ такие плоскости 1-і, 11-И, Ш 111. 5 10 15 20 25 30 35 40 верхности 11 гребня обозначена как Б-Б и показаны три ее различных по длине гребня положения (соответствующие поперечным сечениям гребня) и изменение подлине требня величины угла накпоча а этой образующей относительно радиальной плоскости 1-І. На фиг.7 показаны гребни стиральной машины барабана, продольные пересекающиеся боковые поверхности которых имеют вид противоположных частей поверхности прямого геликоида, разделенной по его оси. Такая форма боковых поверхностей у гребней барабана стиральной машины является наиболее простой. Длина гребней равна глубине L барабана, а их высота h - постоянна по длине гребней. Гребни можно выполнить не по всей глубине барабана (т.е. с длиной, меньшей глубины L барабана), их высота h может изменяться по длине гребня, а обе продольные пересекающиеся боковые поверхности каждого гребня можно выполнить разной формы, например, обе продольные пересекающиеся боковые поверхности каждого из гребней барабана стиральной машины, рассматриваемые отдельно, могут иметь ступенчатую форму с уменьшающейся (или возрастающей) по длине гребня величиной угла наклоьз образующей. Но езаимосаязь между двумя продольными пересекающимися боковыми поверхностями в каждом из гребней барабана стиральной машины должна быть реализована с уче~ том того, что знаки изменения по длине гребня нел^чин углов наклона образующих обеих отих поверхностей должны быть противоположными, а величина суммы угпов наклона образующих должна оставаться постоянней для любої о по длине гребня их положения. Машина работает следующим образом. При осуществлении стирки загруженные в барабане 2 текстильные изделия вза45 имодействуют попеременно с обеими продольными пересекающимися боковыми і із фиі .1-7 обозначены также радиус \'
