Секція коноплезбиральної машини

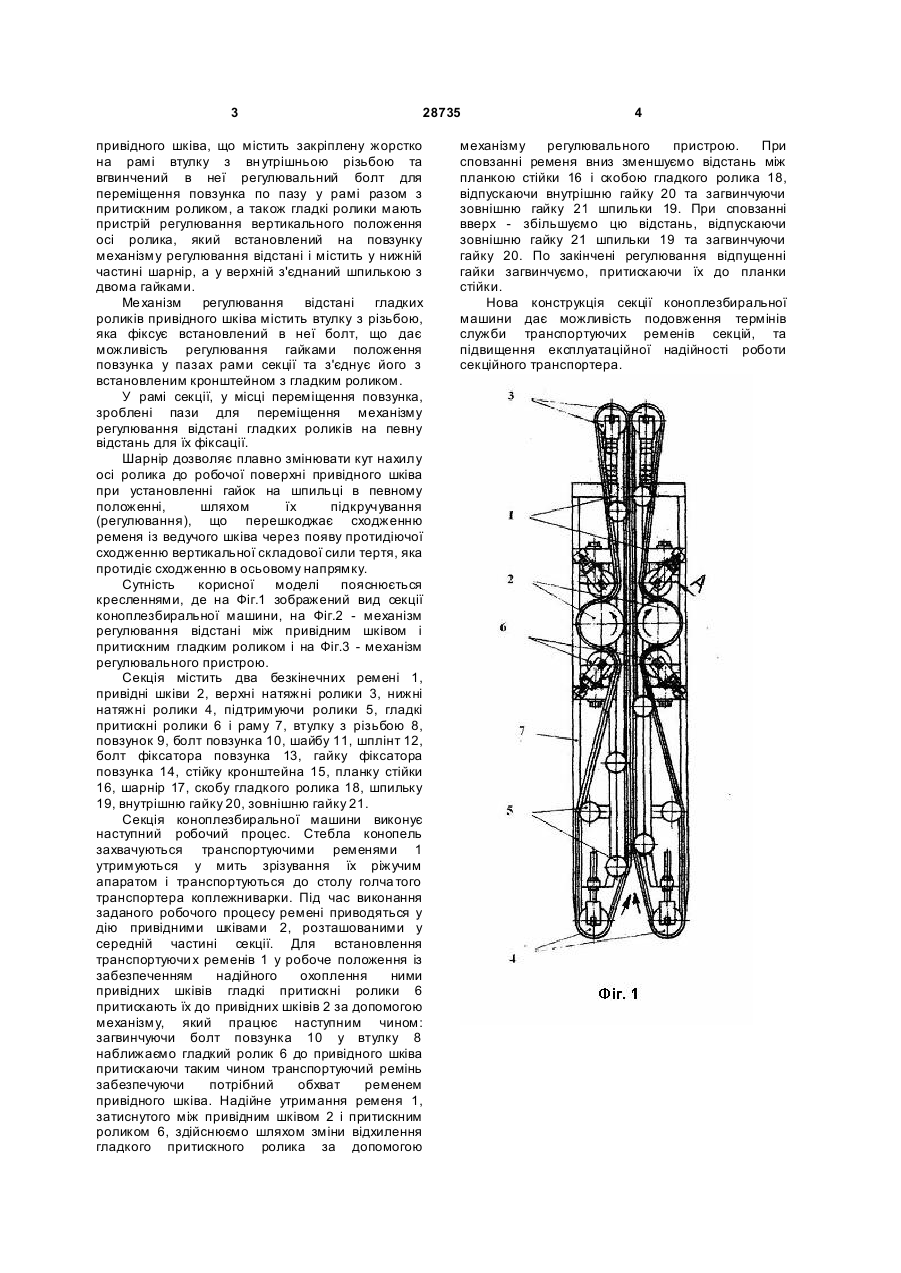

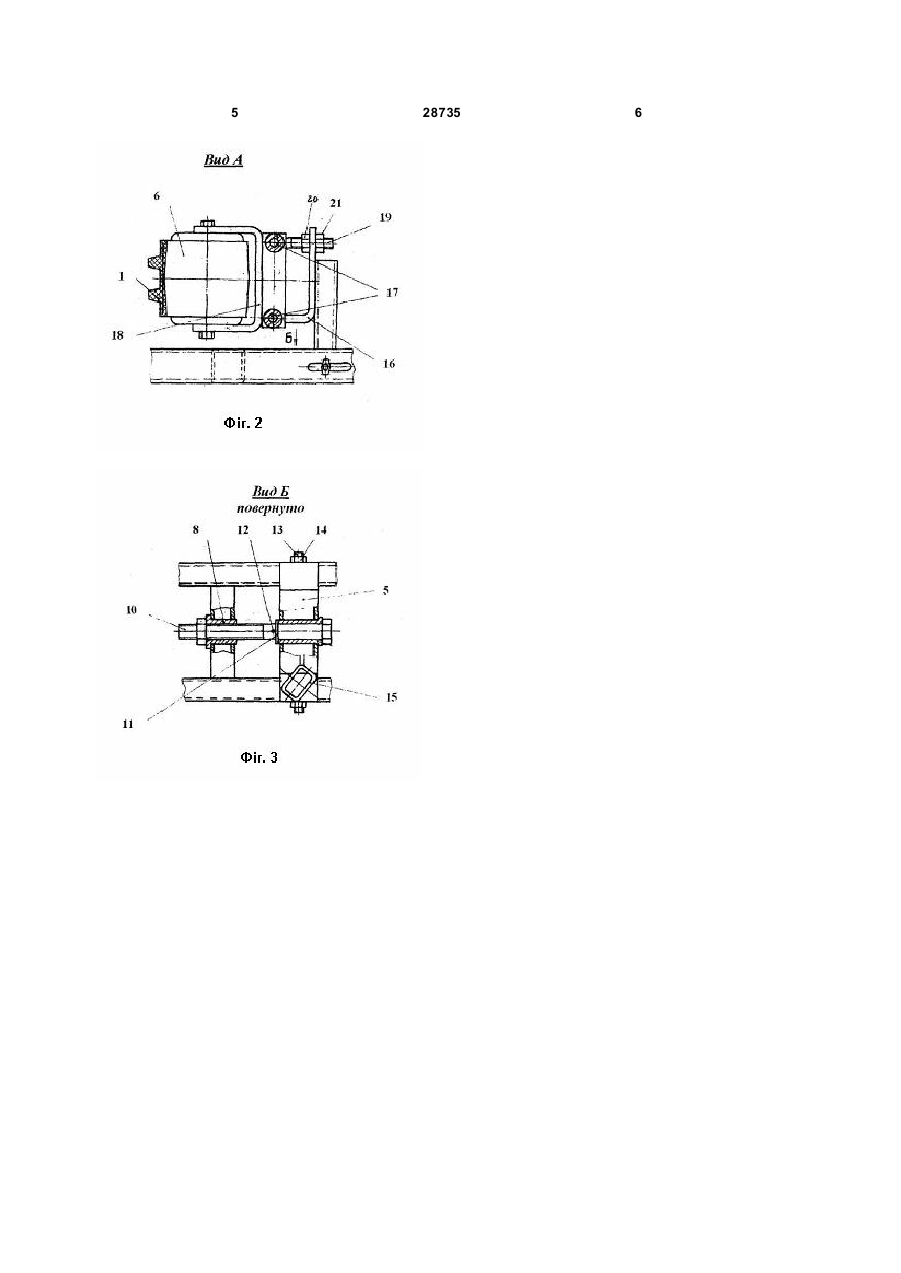

1. Секція коноплезбиральної машини, що містить раму, безкінечні ремені, притискні, натяжні, опорні ролики і привідні шківи, які знаходяться в середній частині секції, яка відрізняється тим, що встановлений механізм регулювання відстані між привідним шківом та гладкими роликами, 3 28735 привідного шківа, що містить закріплену жорстко на рамі втулку з вн утрішньою різьбою та вгвинчений в неї регулювальний болт для переміщення повзунка по пазу у рамі разом з притискним роликом, а також гладкі ролики мають пристрій регулювання вертикального положення осі ролика, який встановлений на повзунку механізму регулювання відстані і містить у нижній частині шарнір, а у верхній з'єднаний шпилькою з двома гайками. Ме ханізм регулювання відстані гладких роликів привідного шківа містить втулку з різьбою, яка фіксує встановлений в неї болт, що дає можливість регулювання гайками положення повзунка у пазах рами секції та з'єднує його з встановленим кронштейном з гладким роликом. У рамі секції, у місці переміщення повзунка, зроблені пази для переміщення механізму регулювання відстані гладких роликів на певну відстань для їх фіксації. Шарнір дозволяє плавно змінювати кут нахилу осі ролика до робочої поверхні привідного шківа при установленні гайок на шпильці в певному положенні, шляхом їх підкручування (регулювання), що перешкоджає сходженню ременя із ведучого шківа через появу протидіючої сходженню вертикальної складової сили тертя, яка протидіє сходженню в осьовому напрямку. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 зображений вид секції коноплезбиральної машини, на Фіг.2 - механізм регулювання відстані між привідним шківом і притискним гладким роликом і на Фіг.3 - механізм регулювального пристрою. Секція містить два безкінечних ремені 1, привідні шківи 2, верхні натяжні ролики 3, нижні натяжні ролики 4, підтримуючи ролики 5, гладкі притискні ролики 6 і раму 7, втулку з різьбою 8, повзунок 9, болт повзунка 10, шайбу 11, шплінт 12, болт фіксатора повзунка 13, гайку фіксатора повзунка 14, стійку кронштейна 15, планку стійки 16, шарнір 17, скобу гладкого ролика 18, шпильку 19, внутрішню гайку 20, зовнішню гайку 21. Секція коноплезбиральної машини виконує наступний робочий процес. Стебла конопель захвачуються транспортуючими ременями 1 утримуються у мить зрізування їх ріжучим апаратом і транспортуються до столу голча того транспортера коплежниварки. Під час виконання заданого робочого процесу ремені приводяться у дію привідними шківами 2, розташованими у середній частині секції. Для встановлення транспортуючи х ременів 1 у робоче положення із забезпеченням надійного охоплення ними привідних шківів гладкі притискні ролики 6 притискають їх до привідних шківів 2 за допомогою механізму, який працює наступним чином: загвинчуючи болт повзунка 10 у втулку 8 наближаємо гладкий ролик 6 до привідного шківа притискаючи таким чином транспортуючий ремінь забезпечуючи потрібний обхват ременем привідного шківа. Надійне утримання ременя 1, затиснутого між привідним шківом 2 і притискним роликом 6, здійснюємо шляхом зміни відхилення гладкого притискного ролика за допомогою 4 механізму регулювального пристрою. При сповзанні ременя вниз зменшуємо відстань між планкою стійки 16 і скобою гладкого ролика 18, відпускаючи внутрішню гайку 20 та загвинчуючи зовнішню гайку 21 шпильки 19. При сповзанні вверх - збільшуємо цю відстань, відпускаючи зовнішню гайку 21 шпильки 19 та загвинчуючи гайку 20. По закінчені регулювання відпущенні гайки загвинчуємо, притискаючи їх до планки стійки. Нова конструкція секції коноплезбиральної машини дає можливість подовження термінів служби транспортуючих ременів секцій, та підвищення експлуатаційної надійності роботи секційного транспортера. 5 28735 6
