Секція автоматизованого кріплення

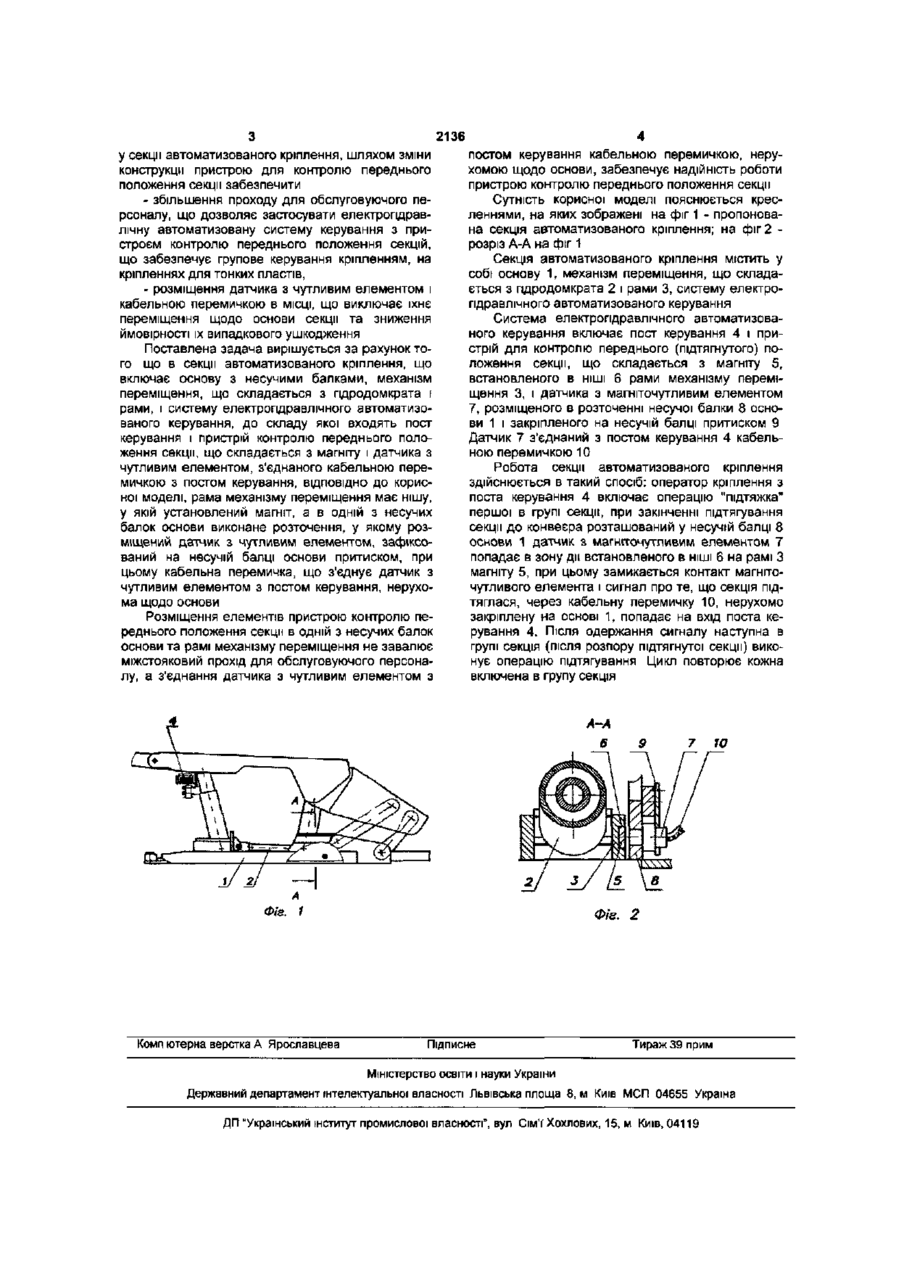

Секція автоматизованого кріплення, що включає основу з несучими балками, механізм переміщення, що складається з гідродомкрата і рами, і систему електрогідравлічного автоматизованого керування, до складу якої входять пост керування і пристрій контролю переднього положення секції, що складається з магніту і датчика з чутливим елементом, з'єднаного кабельною перемичкою з постом керування, яка відрізняється тим, що в рамі механізму переміщення виконана ніша, у якій установлений магніт, а в одній з несучих балок основи виконана розточка, у якій розміщений датчик з чутливим елементом і з'єднаною з ним кабельною перемичкою, зафіксований за допомогою притискача на несучій балці складається з гідродомкрата і рами, та систему електрогідравлічного автоматизованого Керування, до складу якої входять пост керування та пристрій контролю переднього положення секції Зазначений пристрій складається з закріпленого в штоку гідродомкрата магніту й датчика, одна частина якого з розміщеним у ній чутливим елементом, і друга, що складається з корпусу з кришкою і триштирьового клемника, установлені на циліндрі гідродомкрата При цьому датчик з чутливим елементом з'єднаний кабельною перемичкою з поетом керування Основні недоліки прототипу - установлені на циліндрі гідродомкрата елементи збільшують його габарити в зоні проходу обслуговуючого персоналу, що не дозволяє забезпечити його величину ВІДПОВІДНО до вимог нормативів по безпеці забійних машин, комплексів і агрегатів і використовувати таку конструкцію в кріпленнях для тонких пластів, де особливо потрібна групова система керування, - кабельна перемичка, через яку від датчика до поста керування передається сигнал про закінчення підтягування секції кріплення, переміщається разом з циліндром гідродомкрата і може бути ушкоджена шматками породи, що потрапили в проріз основи секції В основу корисної моделі поставлена задача (О СО см 2136 у секції автоматизованого кріплення, шляхом зміни конструкції пристрою для контролю переднього положення секції забезпечити - збільшення проходу для обслуговуючого персоналу, що дозволяє застосувати електрогідравлічну автоматизовану систему керування з пристроєм контролю переднього положення секцій, що забезпечує групове керування кріпленням, на кріпленнях для тонких пластів, - розміщення датчика з чутливим елементом і кабельною перемичкою в МІСЦІ, ЩО виключає їхнє переміщення щодо основи секції та зниження ймовірності їх випадкового ушкодження Поставлена задача вирішується за рахунок того що в секції автоматизованого кріплення, що включає основу з несучими балками, механізм переміщення, що складається з гідродомкрата і рами, і систему електрогідравлічного автоматизованого керування, до складу якої входять пост керування і пристрій контролю переднього положення секції, що складається з магніту і датчика з чутливим елементом, з'єднаного кабельною перемичкою з постом керування, ВІДПОВІДНО ДО корисної моделі, рама механізму переміщення має нішу, у якій установлений магніт, а в одній з несучих балок основи виконане розточення, у якому розміщений датчик з чутливим елементом, зафіксований на несучій балці основи притиском, при цьому кабельна перемичка, що з'єднує датчик з чутливим елементом з постом керування, нерухома щодо основи Розміщення елементів пристрою контролю переднього положення секції в одній з несучих балок основи та рамі механізму переміщення не завалює міжстояковий прохід для обслуговуючого персоналу, а з'єднання датчика з чутливим елементом з 4 постом керування кабельною перемичкою, нерухомою щодо основи, забезпечує надійність роботи пристрою контролю переднього положення секції Сутність корисної моделі пояснюється кресленнями, на яких зображені на фіг 1 - пропонована секція автоматизованого кріплення; на фіг 2 розріз А-А на фіг 1 Секція автоматизованого кріплення містить у собі основу 1, механізм переміщення, що складається з гідродомкрата 2 і рами 3, систему електрогідравлічного автоматизованого керування Система електрогідравлічного автоматизованого керування включає пост керування 4 і пристрій для контролю переднього (підтягнутого) положення секції, що складається з магніту 5, встановленого в НІШІ 6 рами механізму переміщення 3, і датчика з магніточутливим елементом 7, розміщеного в розточенні несучої балки 8 основи 1 і закріпленого на несучій балці притиском 9 Датчик 7 з'єднаний з постом керування 4 кабельною перемичкою 10 Робота секції автоматизованого кріплення здійснюється в такий спосіб: оператор кріплення з поста керування 4 включає операцію "підтяжка" першої в групі секції, при закінченні підтягування секції до конвеєра розташований у несучій балці 8 основи 1 датчик з магніточутливим елементом 7 попадає в зону дії встановленого в НІШІ 6 на рамі З магніту 5, при цьому замикається контакт магніточутливого елемента і сигнал про те, що секція підтяглася, через кабельну перемичку 10, нерухомо закріплену на основі 1, попадає на вхід поста керування 4. Після одержання сигналу наступна в групі секція (після розпору підтягнутої секції) виконує операцію підтягування Цикл повторює кожна включена в групу секція \ Фіг. 2 Комп ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8, м Київ МСП 04655 Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
