Секція коноплезбиральної машини

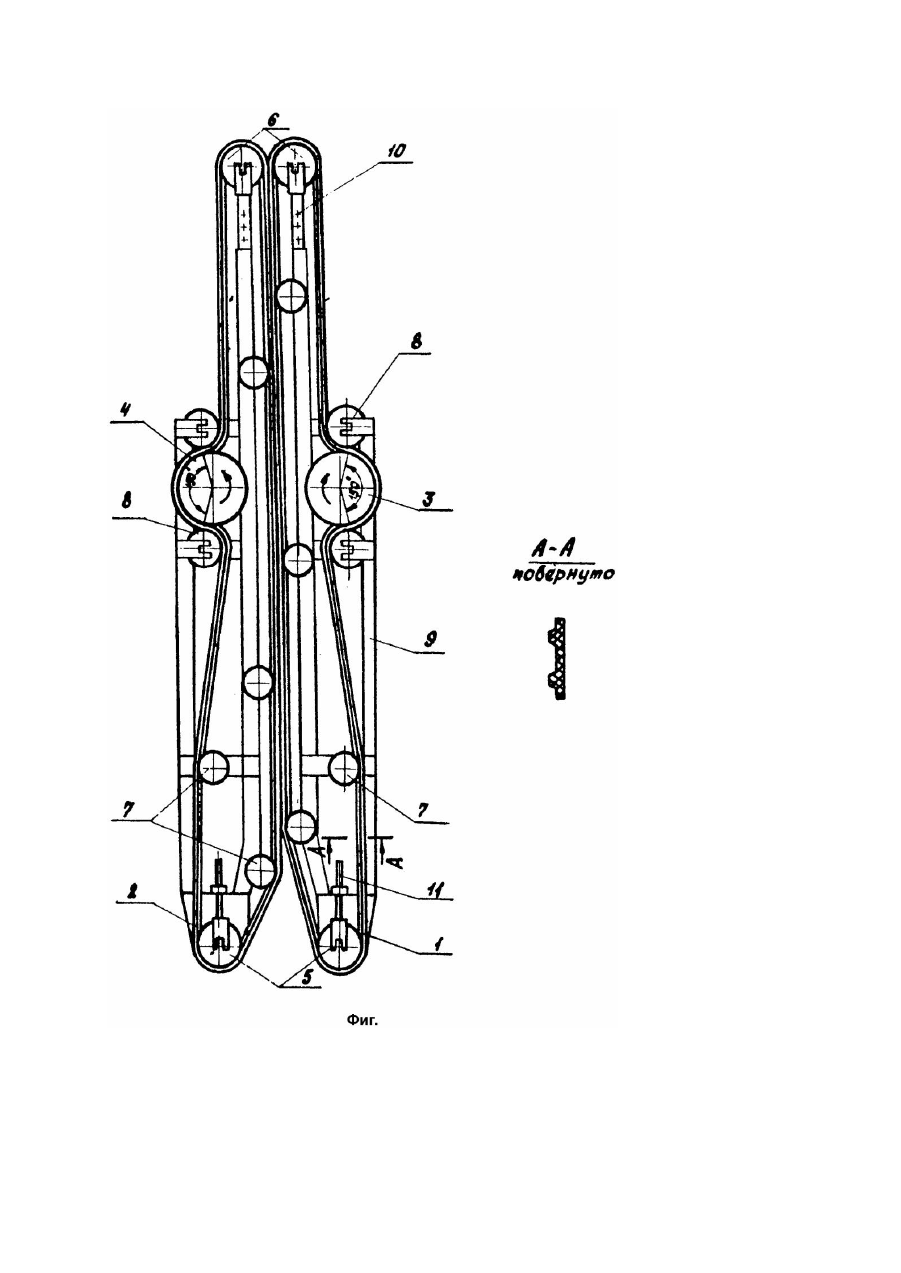

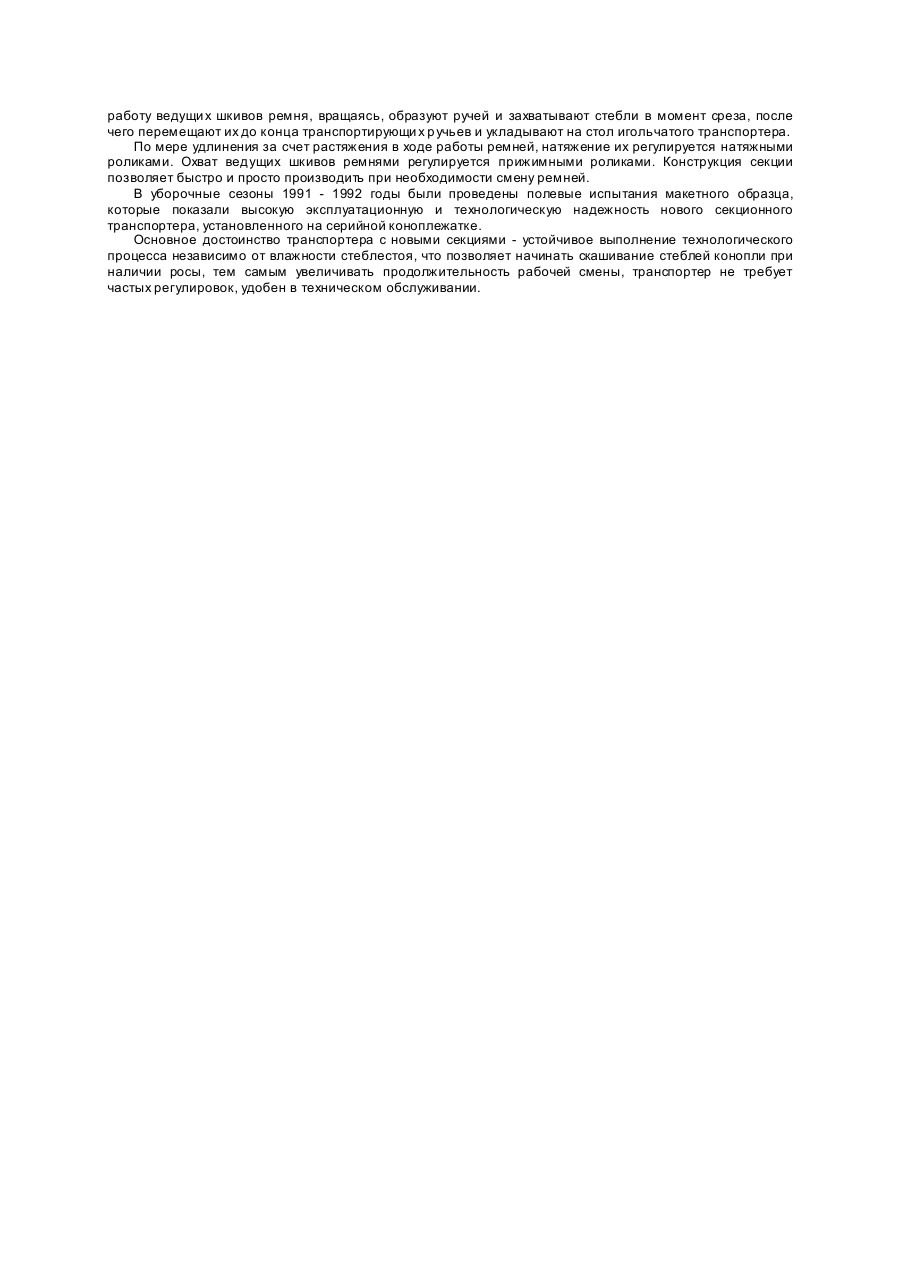

Изобретение относится к сельскохозяйственному машиностроению, в частности к конструкциям коноплеуборочных машин. Секция коноплеуборочной машины является составной частью секционного транспортера и предназначена для зажима стеблей конопли высотой 0,8 - 3,5м между двумя движущимися бесконечными ремнями, удержания их во время среза, транспортировки и укладки срезанных стеблей на стол игольчатого транспортера. Известная секция содержит раму, два бесконечных ремня, прижимные, натяжные и опорные ролики и ведущие шкивы, находящиеся в средней части секции. По технической сущности и достигаемому результату известная секция коноплеуборочной машины может быть взята в качестве прототипа. Недостатком известной секции является то, что ведущие шкивы расположены в плоскости перпендикулярной ручью секции и, следовательно, ремни движутся в двух плоскостях и при этом работают на скручивание, поэтому они расслаиваются, размочаливаются и удлиняются при незначительном попадании листьев и соцветий между ремнем и натяжными роликами, возникает пробуксовка ремней, забивание секции стеблями, спадание ремней и попадание их в режущий аппарат, ремни приходят в негодность. Кроме того, в известной секции оба ремня располагаются на одном приводном шкиву, поэтому линейная скорость ремней, а следовательно, и скорость в ручьях разная, что нарушает равномерность укладки стеблей на стол игольчатого транспортера и отрицательно сказывается на технологическом процессе машины. Известная секция неудобна в обслуживании, требует значительных затрат времени на замену ремней. Все перечисленные недостатки нарушают технологический процесс и снижают эксплуатационную надежность коноплеуборочных машин. Задача изобретения заключается втом, чтобы в секции коноплеуборочной машины ведущие шкивы и ролики находились в одной плоскости, что улучшит условия работы ремней, уменьшит их вытягивание, износ, пробуксовку и спадание, а следовательно, технологический процесс будет более устойчивым, повысится эксплуатационная надежность машины. Поставленная задача решается тем, что в секции коноплеуборочной машины, содержащей раму, бесконечные ремни, прижимные, натяжные, опорные ролики и ведущие шкивы, находящиеся в средине секции, согласно изобретению, ведущие шкивы установлены в одной плоскости с прижимными, натяжными и опорными роликами, причем прижимные ролики расположены с наружной стороны ремня по обе стороны ведущего на расстоянии, обеспечивающем охват шкива ремнями не менее чем на 150 градусов, кроме того, соприкасающиеся поверхности ведущи х шкивов, натяжных, опорных роликов и ремней выполнены профильными, а прижимных роликов - гладкими. Заявляемая секция отличается от известной размещением ведущих шкивов в одной плоскости с прижимными, натяжными и опорными роликами, а также размещением прижимных роликов с наружной стороны ремня по обе стороны ведущего шкива с учетом выполнения условия обеспечения охвата ремнем ведущего шкива не менее чем на 150 градусов, кроме того, соприкасающиеся поверхности ведущи х шкивов, натяжных, опорных роликов и ремней выполнены профильными, а прижимных роликов гладкими. Размещение ведущи х шкивов в средней части секции в одной плоскости с роликами обеспечивает одинаковую скорость ремней секции и равномерную укладку стеблей на стол игольчатого транспортера. Прижимные ролики, расположенные с наружной стороны ремня по обе стороны ведущего шкива на расстоянии, обеспечивающем охват ремнем приводного шкива не менее чем на 150 градусов, позволяет ведущему шкиву приводить ремни в движение и обеспечивает устойчивость технологического процесса. При угле охвата приводного шкива ремнем менее 150 градусов будет возникать пробуксовка ремня и, следовательно, нарушится технологический процесс. Выполнение профильными соприкасающихся поверхностей ведущих шкивов, натяжных и опорных роликов и ремней исключает сползание ремней с натяжных роликов при попадании между ними листьев и соцветий, а также на уборке при повышенной влажности стеблей. Сравнение заявляемого технического решения не только с прототипом, но и с другими известными технологическими решениями (Авт.св. №835343. кл. A01D45/06, 1979; Авт.св. №1186117, кл. A01D45/06, 1980 и др.) показывает, что размещение ведущи х шкивов в одной плоскости с роликами известных в теребильных секциях льноуборочных машин. Однако в известных решениях ведущие шкивы размещаются на краю секций (сверху или снизу), что неприемлемо для секций коноплеуборочных машин, так как секции теребильных аппаратов, применяемых на уборке льна, выполняют функции передачи стеблей в поперечный транспортер, а в коноплеуборочных машинах стебли, которые значительно длиннее льна, нужно равномерно уложить на стол игольчатого транспортера. На чертеже (фиг.) изображен вид секции коноплеуборочных машин. Секция содержит два бесконечных ремня 1 и 2, ведущие шкивы 3, 4 и ролики натяжные 5, 6, опорные 7, прижимные 8, и раму 9. Ведущие шкивы крепятся в средней части секции в одной плоскости с роликами. Каждый ремень огибает соответствующий ведущий шкив и натяжные, и опорные ролики. Прижимные ролики 8 располагаются с наружной стороны ремня 1(2) по обе стороны ведущего шкива 3(4) на расстоянии, которое обеспечивает охват шкива ремнем не менее 150 градусов. Опорные ролики 7 крепятся на раме 9 и поддерживают ремень в одной плоскости. Натяжной ролик 6 крепится на кронштейне с передвижной рейкой 10 для регулировки натяжения. Натяжной ролик 5 крепится на натяжном устройстве 11. Соприкасающиеся поверхности ведущи х шкивов, роликов натяжных и опорных и ремней выполнены профильными, а прижимных роликов - гладкими. Секция коноплеуборочной машины работает следующим образом. Бесконечные ремни 1 и 2, огибающие ведущие шкивы 3 и 4 и натяжные и опорные ролики, с помощью прижимных роликов должны охватывать ведущие шкивы не менее чем на 150 градусов и при включении в работу ведущи х шкивов ремня, вращаясь, образуют ручей и захватывают стебли в момент среза, после чего перемещают их до конца транспортирующи х р учьев и укладывают на стол игольчатого транспортера. По мере удлинения за счет растяжения в ходе работы ремней, натяжение их регулируется натяжными роликами. Охват ведущих шкивов ремнями регулируется прижимными роликами. Конструкция секции позволяет быстро и просто производить при необходимости смену ремней. В уборочные сезоны 1991 - 1992 годы были проведены полевые испытания макетного образца, которые показали высокую эксплуатационную и технологическую надежность нового секционного транспортера, установленного на серийной коноплежатке. Основное достоинство транспортера с новыми секциями - устойчивое выполнение технологического процесса независимо от влажности стеблестоя, что позволяет начинать скашивание стеблей конопли при наличии росы, тем самым увеличивать продолжительность рабочей смены, транспортер не требует частых регулировок, удобен в техническом обслуживании.
