Формула / Реферат

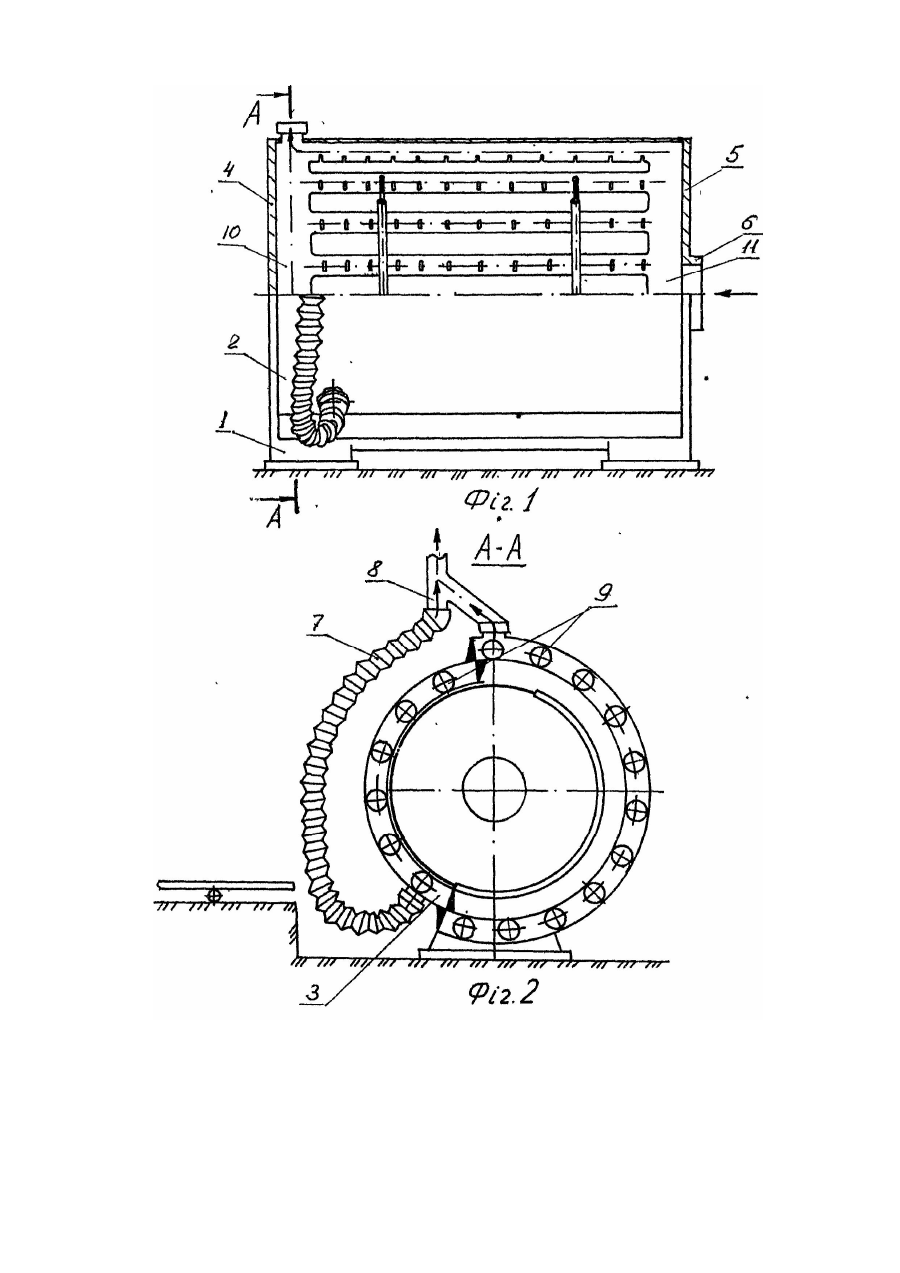

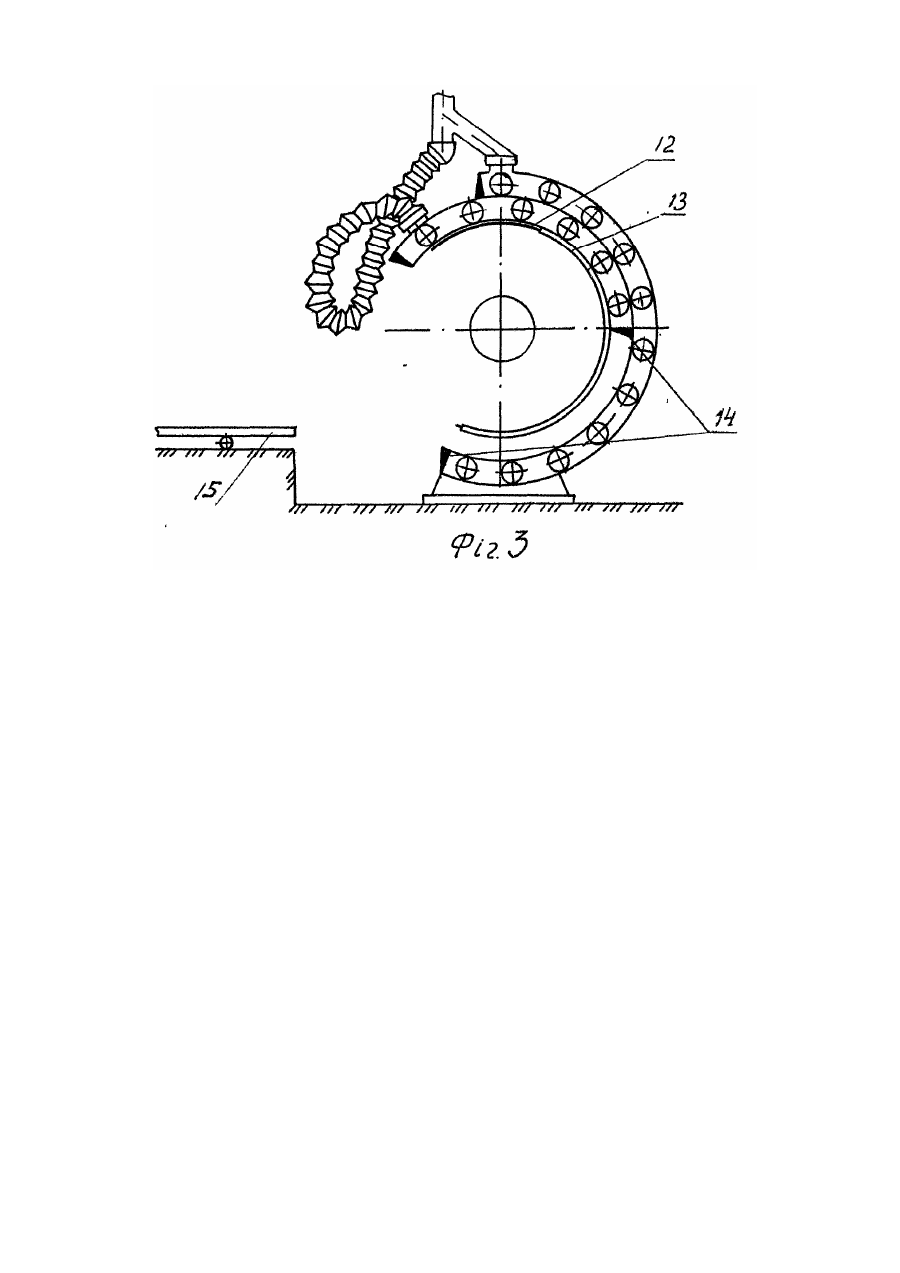

1. Сушилка для рулонов сельскохозяйственных культур, включающая сушильную камеру, соединенную с вентиляторами посредством воздухораспределительной системы, содержащей гибкие эластичные рукава и стыковочные устройства для герметичного соединения в рабочем положении с вентиляторами, отличающаяся тем, что сушильная камера выполнена в виде размещенных горизонтально типа "труба в трубе" соосно и снабженных на торцах крышками в одной из них с центральным отверстием и патрубком двух сегментов цилиндров, установленных с возможностью вращательного перемещения внутреннего сегмента относительно неподвижного наружного, а часть воздухораспределительной системы смонтирована в толще стенок каждого из сегментов в виде расположенных эквидистантно по окружности труб, продольные оси которых параллельны образующим цилиндрических поверхностей, при этом концы труб охвачены коллекторами для подсоединения к вентилятору, а стенки труб, обращенные внутрь сушильной камеры выполнены со щелевой перфорацией, усиливающейся к тому торцу сушильной камеры, в котором установлена глухая крышка.

2. Сушилка для рулонов сельскохозяйственных культур по п. 1,отличающаяся тем, что в сушильной камере на внутренней поверхности цилиндрического сегмента, установленного с возможностью вращательного перемещения, выполнены держатели для рулонов в виде прикрепленных к стенке полозьев с размещенными в последних выдвижными дугообразными прутками.

3. Сушилка для рулонов сельскохозяйственных культур, по п.1, отличающаяся тем, что торцы сегментов цилиндров сушильной камеры вдоль образующей цилиндрической поверхности снабжены уплотнительными прокладками.

Текст

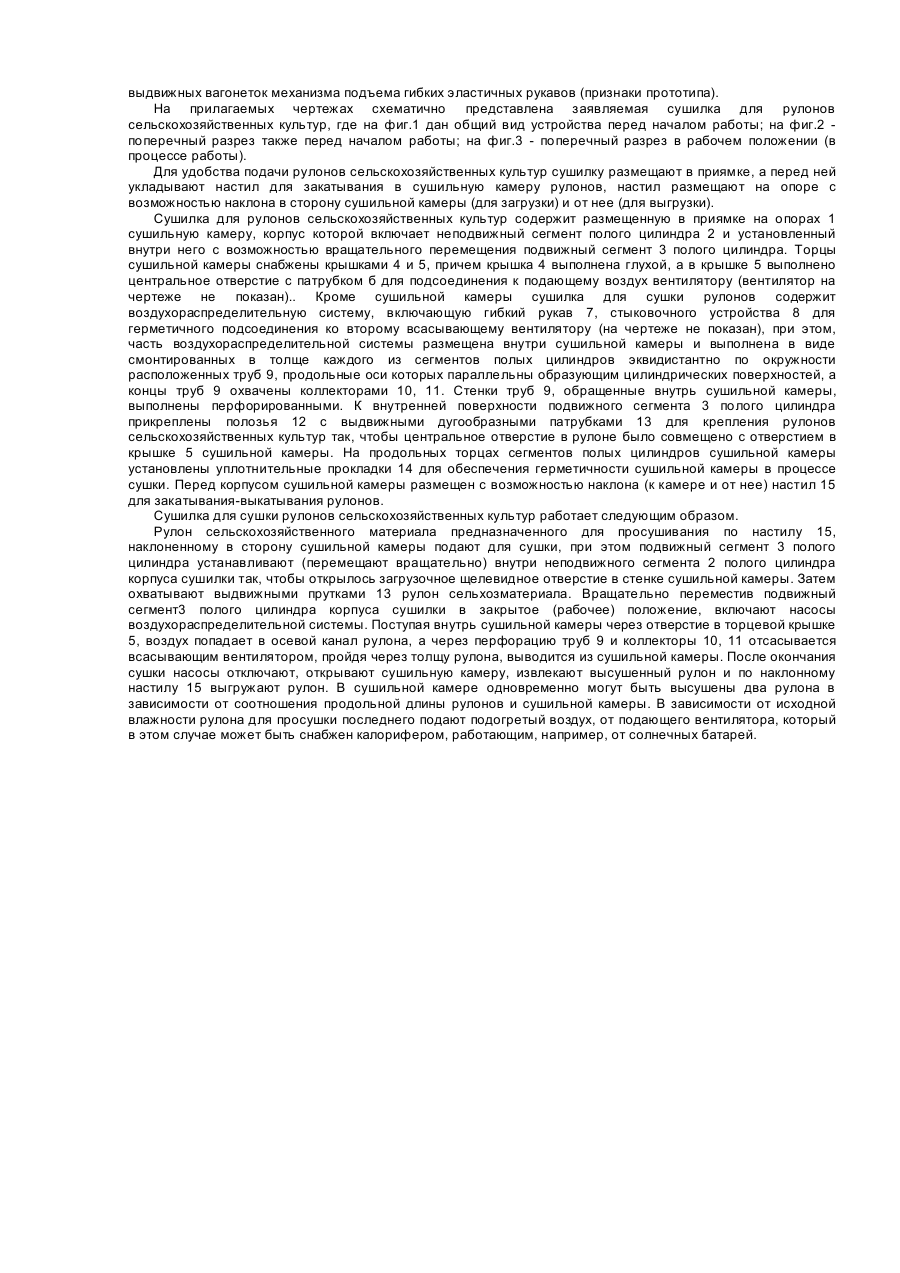

Изобретение относится к области сельского хозяйства, а конкретнее к технике сушки сельхозпродукции, и может быть использовано, например, при заготовке сеносоломистых материалов в рулонах с осевым отверстием. Известна установка для сушки паковок, содержащая цилиндрическую камеру с перфорированным днищем и эластичным уплотнением по внутреннему периметру, конический колпак, размещенный в верхней части камеры и подвижный в вертикальном направлении, а также трубопроводы подачи и отвода сушильного агента, при этом камера также установлена подвижно в вертикальном направлении, а уплотнение выполнено в виде наборов сегментов, поярусно укрепленных по высоте камеры и направленных под углом вверх [Авт.св. СССР № 1486719, кл. F 26 В 9/06, 1987]. Недостатком такой установки является сложность конструкции уплотнителей, а также не достаточно качественная сушка из-за вертикального размещения паковки сельхозсырья. Известен также способ досушки грубых кормов в рулонах, который реализуется в установке, содержащей нагнетательный вентилятор, соединенный с подпольным воздуховодом хранилища и установленные в штабель один на другой высушиваемые рулоны с осевым каналом так, что при укладке второго и последующего рулонов осевые отверстия рулонов совмещены, при этом последний рулон штабеля выполнен сплошным, без осевого отверстия, как пробка вентиляционного канала штабеля [Авт.св. СССР № 1674737, кл. А 01 F 25/08]. Недостаток такой установки заключается в необходимости центрирования рулонов в штабеле для сохранения центрального осевого канала при нарушении формы которого, а именно: неточной установки одного из рулонов в штабеле возможна некачественная сушка всех последующих за неточно установленным рулоном. Наиболее близкой по технической сути к предлагаемому решению является сушилка для рулонов сельскохозяйственных культур, включающая сушильную камеру с источником тепла, вентиляторы, воздухораспределительную систему, выдвижные вагонетки для установки на них рулонов с механизмами подъема эластичных рукавов воздухораспределительной системы, при этом воздухораспределительная система размещена на выдвижных вагонетках с поярусным размещением воздуховодов для обеспечения сушки каждого установленного на настиле вертикального ряда рулонов, соединенных с эластичными рукавами посредством регулируемых заслонок, а выходные концы поярусных воздуховодов снабжены стыковочными устройствами для герметичного соединения в рабочем положении с вентиляторами [Авт. св. СССР № 1606006, кл. А 01 F 25/08, 1989]. Существенным недостатком такой сушилки является ее конструктивная сложность и невысокое качество сушки рулона, особенно в его периферийной части, т.к. воздушной поток в сушилке организован так, что он проходит предпочтительно вдоль осевой части рулона, не захватывая периферийные слои. В основу изобретения поставлена задача в известной сушилке для рулонов сельскохозяйственных культур путем изменения ее конструкции получить новый технический результат, выражающийся в упрощении конструкции и повышении качества сушки рулонов сельскохозяйственных культур. Поставленная задача решается следующим образом. В сушилке для рулонов сельскохозяйственных культур, включающей сушильную камеру, соединенную с вентиляторами воздухораспределительной системой, содержащей эластичные рукава и стыковочные устройства для герметичного соединения в рабочем положении с вентиляторами, согласно предлагаемому изобретению, сушильная камера выполнена в виде размещенных горизонтально типа "труба в трубе" соосно и снабженных на торцах крышками в одной из них с центральным отверстием двух сегментов цилиндров, установленных с возможностью вращательного перемещения внутреннего сегмента цилиндра относительно неподвижного наружного, а часть воздухораспределительной системы, смонтирована в толще стенок каждого из сегментов в виде расположенных эквидистантно по окружности труб, продольные оси которых параллельны образующим цилиндрических поверхностей, а концы труб охвачены коллекторами для подсоединения к вентиляторам, при этом стенки труб, обращенные внутрь сушильной камеры, выполнены со щелевой перфорацией, усиливающейся к тому торцу сушильной камеры, в котором установлена глухая (без центрального отверстия) крышка. Кроме того для улучшения распределения и организации воздушных потоков в сушильной камере на внутренней поверхности цилиндрического сегмента, установленного с возможностью вращательного перемещения, выполнены держатели для рулонов в виде прикрепленных к стенке полозьев, с размещенными в последних выдвижными дугообразными прутками, а для обеспечения более надежной герметичности сушильной камеры, торцы сегментов цилиндров сушильной камеры вдоль образующей цилиндрической поверхности снабжены уплотнительными прокладками. Новый технический результат, выражающийся в упрощении конструкции и повышении качества сушки достигается за счет совокупности новых существенных признаков, а именно: новой организации воздушных потоков внутри сушильной камеры за счет иной ее конструкции. Воздухораспределительная система, включающая вентиляторы, один из которых размещен в непосредственной близости от центрального отверстия в крышке сушильной камеры, а второй, соединенный посредством гибких рукавов с коллекторами и перфорированными трубами в стенках обоих сегментов цилиндров и работающий на всасывание воздуха, обеспечивают хорошее вентилирование всего объема рулона от его центральной части до периферии, кроме того за счет усиления перфорации в трубах, к концам каждой из них, воздух не выходит сразу на входе в сушильную камеру, а проходит по длине рулона полностью. Усиливается эффект повышения качества сушки и за счет охвата рулона дугообразными прутками, которые центрируют размещение рулона в сушильной камере и обеспечивают его крепление так, чтобы не перекрывалась перфорация кладок создает герметичность сушильной камеры, что позволяет оптимизировать количество воздуха, затрачиваемое на сушку рулонного материала. Упрощение конструкции сушилки выражается в том, что эта конструкция позволяет отказаться от выдвижных вагонеток механизма подъема гибких эластичных рукавов (признаки прототипа). На прилагаемых чертежах схематично представлена заявляемая сушилка для рулонов сельскохозяйственных культур, где на фиг.1 дан общий вид устройства перед началом работы; на фиг.2 поперечный разрез также перед началом работы; на фиг.3 - поперечный разрез в рабочем положении (в процессе работы). Для удобства подачи рулонов сельскохозяйственных культур сушилку размещают в приямке, а перед ней укладывают настил для закатывания в сушильную камеру рулонов, настил размещают на опоре с возможностью наклона в сторону сушильной камеры (для загрузки) и от нее (для выгрузки). Сушилка для рулонов сельскохозяйственных культур содержит размещенную в приямке на опорах 1 сушильную камеру, корпус которой включает неподвижный сегмент полого цилиндра 2 и установленный внутри него с возможностью вращательного перемещения подвижный сегмент 3 полого цилиндра. Торцы сушильной камеры снабжены крышками 4 и 5, причем крышка 4 выполнена глухой, а в крышке 5 выполнено центральное отверстие с патрубком б для подсоединения к подающему воздух вентилятору (вентилятор на чертеже не показан).. Кроме сушильной камеры сушилка для сушки рулонов содержит воздухораспределительную систему, включающую гибкий рукав 7, стыковочного устройства 8 для герметичного подсоединения ко второму всасывающему вентилятору (на чертеже не показан), при этом, часть воздухораспределительной системы размещена внутри сушильной камеры и выполнена в виде смонтированных в толще каждого из сегментов полых цилиндров эквидистантно по окружности расположенных труб 9, продольные оси которых параллельны образующим цилиндрических поверхностей, а концы труб 9 охвачены коллекторами 10, 11. Стенки труб 9, обращенные внутрь сушильной камеры, выполнены перфорированными. К внутренней поверхности подвижного сегмента 3 полого цилиндра прикреплены полозья 12 с выдвижными дугообразными патрубками 13 для крепления рулонов сельскохозяйственных культур так, чтобы центральное отверстие в рулоне было совмещено с отверстием в крышке 5 сушильной камеры. На продольных торцах сегментов полых цилиндров сушильной камеры установлены уплотнительные прокладки 14 для обеспечения герметичности сушильной камеры в процессе сушки. Перед корпусом сушильной камеры размещен с возможностью наклона (к камере и от нее) настил 15 для закатывания-выкатывания рулонов. Сушилка для сушки рулонов сельскохозяйственных культур работает следующим образом. Рулон сельскохозяйственного материала предназначенного для просушивания по настилу 15, наклоненному в сторону сушильной камеры подают для сушки, при этом подвижный сегмент 3 полого цилиндра устанавливают (перемещают вращательно) внутри неподвижного сегмента 2 полого цилиндра корпуса сушилки так, чтобы открылось загрузочное щелевидное отверстие в стенке сушильной камеры. Затем охватывают выдвижными прутками 13 рулон сельхозматериала. Вращательно переместив подвижный сегмент3 полого цилиндра корпуса сушилки в закрытое (рабочее) положение, включают насосы воздухораспределительной системы. Поступая внутрь сушильной камеры через отверстие в торцевой крышке 5, воздух попадает в осевой канал рулона, а через перфорацию труб 9 и коллекторы 10, 11 отсасывается всасывающим вентилятором, пройдя через толщу рулона, выводится из сушильной камеры. После окончания сушки насосы отключают, открывают сушильную камеру, извлекают высушенный рулон и по наклонному настилу 15 выгружают рулон. В сушильной камере одновременно могут быть высушены два рулона в зависимости от соотношения продольной длины рулонов и сушильной камеры. В зависимости от исходной влажности рулона для просушки последнего подают подогретый воздух, от подающего вентилятора, который в этом случае может быть снабжен калорифером, работающим, например, от солнечных батарей.

Дивитися

Додаткова інформація

Автори англійською

Kuzhel Yevhen Musiiovych, Bozhydarnyk Viktor Volodymyrovych, Pryimak Oleksandr Viktorovych, Kuzhel Emma Viktorivna

Автори російською

Кужель Евгений Моисеевич, Божидарник Виктор Владимирович, Приймак Александр Викторович, Кужель Эмма Викторовна

МПК / Мітки

МПК: A01F 25/08

Мітки: культур, сушарка, рулонів, сільськогосподарських
