Пристрій для імпульсного різання
Номер патенту: 28883
Опубліковано: 25.12.2007
Автори: Дорожко Григорій Костянтинович, Солошенко Павло Васильович, Мотошков Іван Олексійович, Івашина Сергій Володимирович
Формула / Реферат
1. Пристрій для імпульсного різання, що включає нагнітальний пристрій з пелюстками, який відрізняється тим, що нагнітальний пристрій додатково оснащений кільцем, зміщеним відносно осі нагнітального пристрою, і оснащено роликом, установленим з можливістю обкатування по корпусу нагнітального пристрою, у якому виконані канали, а пелюстки виконані у вигляді шибера, причому вісь каналу для подачі стисненого повітря в переміщувану порожнину, утворену між кільцем і корпусом нагнітального пристрою, виконана під кутом 55-60° до осі шибера, а осі двох симетричних відносно осі шибера каналів для подачі стисненого повітря з переміщуваної порожнини під шибер нахилені під гострим кутом до його осі.
2. Пристрій за п. 1, який відрізняється тим, що кут між осями двох симетричних відносно осі шибера каналів для подачі стисненого повітря й віссю шибера становить 12-15°.
Текст

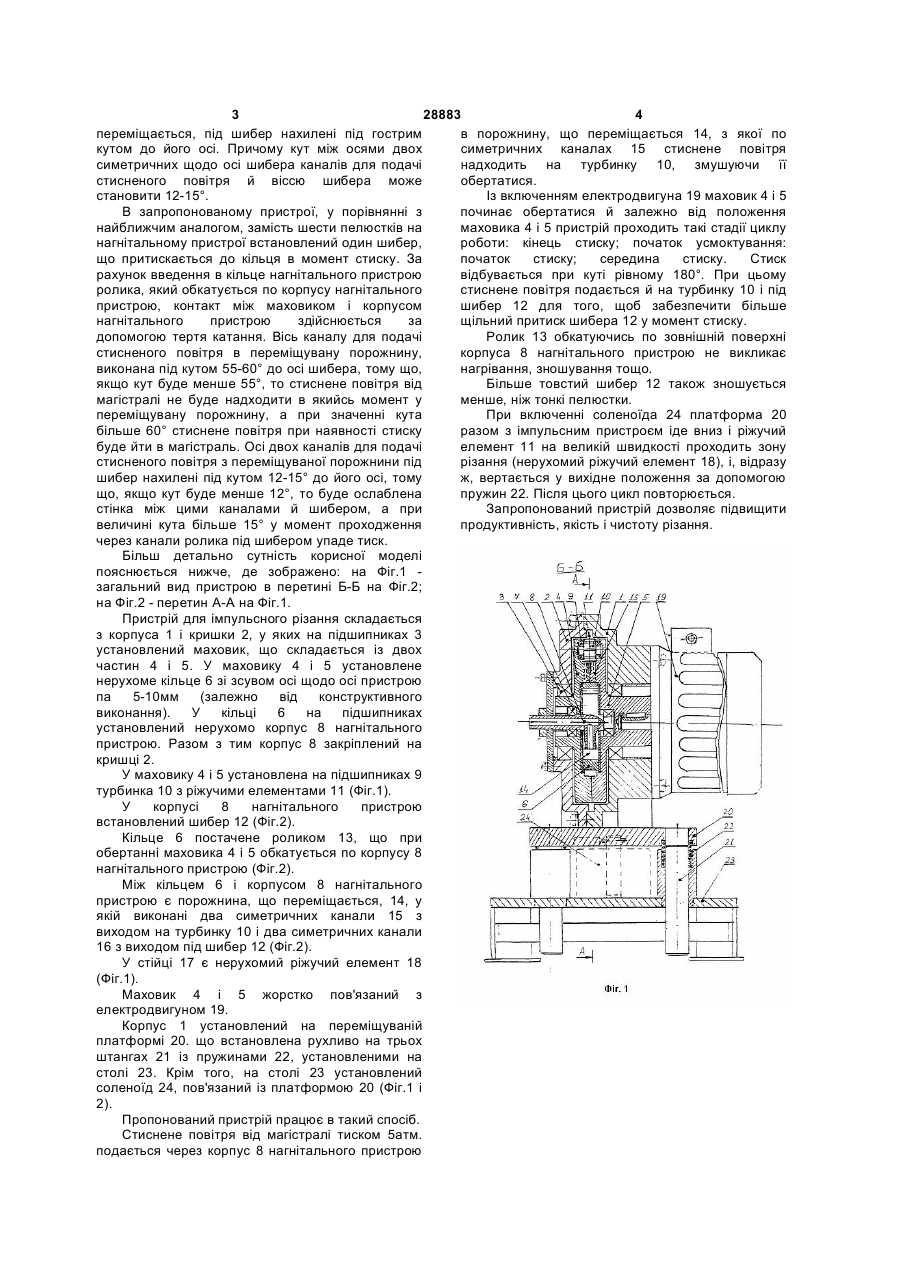

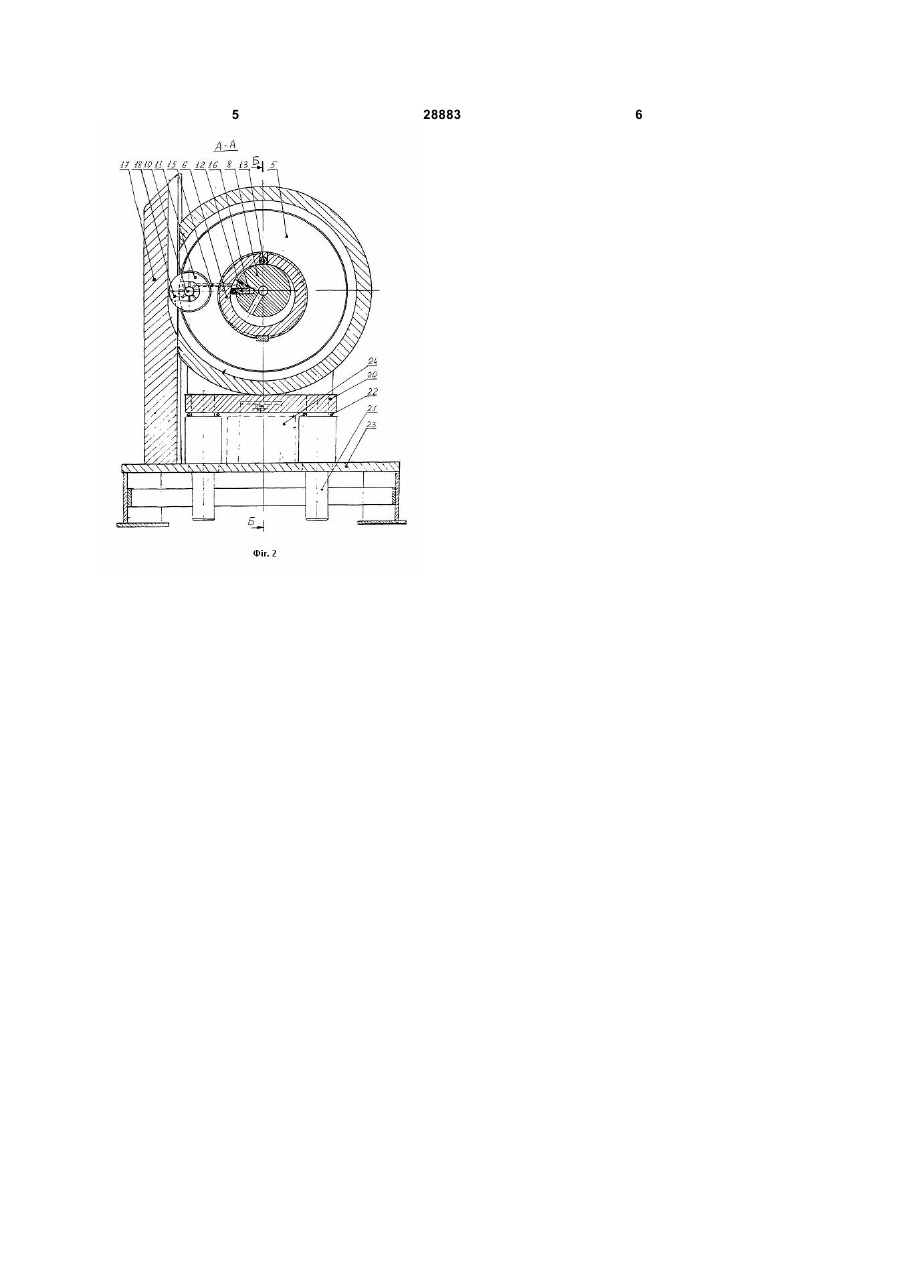

1. Пристрій для імпульсного різання, що включає нагнітальний пристрій з пелюстками, який відрізняється тим, що нагнітальний пристрій додатково оснащений кільцем, зміщеним відносно осі нагнітального пристрою, і оснащено роликом, 3 28883 4 переміщається, під шибер нахилені під гострим в порожнину, що переміщається 14, з якої по кутом до його осі. Причому кут між осями двох симетричних каналах 15 стиснене повітря симетричних щодо осі шибера каналів для подачі надходить на турбинку 10, змушуючи її стисненого повітря й віссю шибера може обертатися. становити 12-15°. Із включенням електродвигуна 19 маховик 4 і 5 В запропонованому пристрої, у порівнянні з починає обертатися й залежно від положення найближчим аналогом, замість шести пелюстків на маховика 4 і 5 пристрій проходить такі стадії циклу нагнітальному пристрої встановлений один шибер, роботи: кінець стиску; початок усмоктування: що притискається до кільця в момент стиску. За початок стиску; середина стиску. Стиск рахунок введення в кільце нагнітального пристрою відбувається при куті рівному 180°. При цьому ролика, який обкатується по корпусу нагнітального стиснене повітря подається й на турбинку 10 і під пристрою, контакт між маховиком і корпусом шибер 12 для того, щоб забезпечити більше нагнітального пристрою здійснюється за щільний притиск шибера 12 у момент стиску. допомогою тертя катання. Вісь каналу для подачі Ролик 13 обкатуючись по зовнішній поверхні стисненого повітря в переміщувану порожнину, корпуса 8 нагнітального пристрою не викликає виконана під кутом 55-60° до осі шибера, тому що, нагрівання, зношування тощо. якщо кут буде менше 55°, то стиснене повітря від Більше товстий шибер 12 також зношується магістралі не буде надходити в якийсь момент у менше, ніж тонкі пелюстки. переміщувану порожнину, а при значенні кута При включенні соленоїда 24 платформа 20 більше 60° стиснене повітря при наявності стиску разом з імпульсним пристроєм іде вниз і ріжучий буде йти в магістраль. Осі двох каналів для подачі елемент 11 на великій швидкості проходить зону стисненого повітря з переміщуваної порожнини під різання (нерухомий ріжучий елемент 18), і, відразу шибер нахилені під кутом 12-15° до його осі, тому ж, вертається у вихідне положення за допомогою що, якщо кут буде менше 12°, то буде ослаблена пружин 22. Після цього цикл повторюється. стінка між цими каналами й шибером, а при Запропонований пристрій дозволяє підвищити величині кута більше 15° у момент проходження продуктивність, якість і чистоту різання. через канали ролика під шибером упаде тиск. Більш детально сутність корисної моделі пояснюється нижче, де зображено: на Фіг.1 загальний вид пристрою в перетині Б-Б на Фіг.2; на Фіг.2 - перетин А-А на Фіг.1. Пристрій для імпульсного різання складається з корпуса 1 і кришки 2, у яких на підшипниках 3 установлений маховик, що складається із двох частин 4 і 5. У маховику 4 і 5 установлене нерухоме кільце 6 зі зсувом осі щодо осі пристрою па 5-10мм (залежно від конструктивного виконання). У кільці 6 на підшипниках установлений нерухомо корпус 8 нагнітального пристрою. Разом з тим корпус 8 закріплений на кришці 2. У маховику 4 і 5 установлена на підшипниках 9 турбинка 10 з ріжучими елементами 11 (Фіг.1). У корпусі 8 нагнітального пристрою встановлений шибер 12 (Фіг.2). Кільце 6 постачене роликом 13, що при обертанні маховика 4 і 5 обкатується по корпусу 8 нагнітального пристрою (Фіг.2). Між кільцем 6 і корпусом 8 нагнітального пристрою є порожнина, що переміщається, 14, у якій виконані два симетричних канали 15 з виходом на турбинку 10 і два симетричних канали 16 з виходом під шибер 12 (Фіг.2). У стійці 17 є нерухомий ріжучий елемент 18 (Фіг.1). Маховик 4 і 5 жорстко пов'язаний з електродвигуном 19. Корпус 1 установлений на переміщуваній платформі 20. що встановлена рухливо на трьох штангах 21 із пружинами 22, установленими на столі 23. Крім того, на столі 23 установлений соленоїд 24, пов'язаний із платформою 20 (Фіг.1 і 2). Пропонований пристрій працює в такий спосіб. Стиснене повітря від магістралі тиском 5атм. подається через корпус 8 нагнітального пристрою 5 28883 6
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pulse cutting
Автори англійськоюMotoshkov Ivan Oleksiiovych, Soloshenko Pavlo Vasyliovych, Dorozhko Hryhorii Kostiantynovych, Yvashyna Serhii Volodymyrovych
Назва патенту російськоюУстройство для импульсного резания
Автори російськоюМотошков Иван Алексеевич, Солошенко Павел Васильевич, Дорожко Григорий Константинович, Ивашина Сергей Владимирович
МПК / Мітки
МПК: B23D 31/00
Мітки: різання, імпульсного, пристрій
