Пристрій для імпульсного різання
Номер патенту: 28882
Опубліковано: 25.12.2007
Автори: Мотошков Іван Олексійович, Івашина Сергій Володимирович, Дорожко Григорій Костянтинович, Солошенко Павло Васильович
Формула / Реферат
Пристрій для імпульсного різання, який включає корпус із кришкою, у яких установлений маховик, який відрізняється тим, що маховик додатково оснащений турбінками для обертання й гальмування маховика, а корпус і кришка додатково оснащені штуцерами, зв'язаними із цими турбінками.
Текст

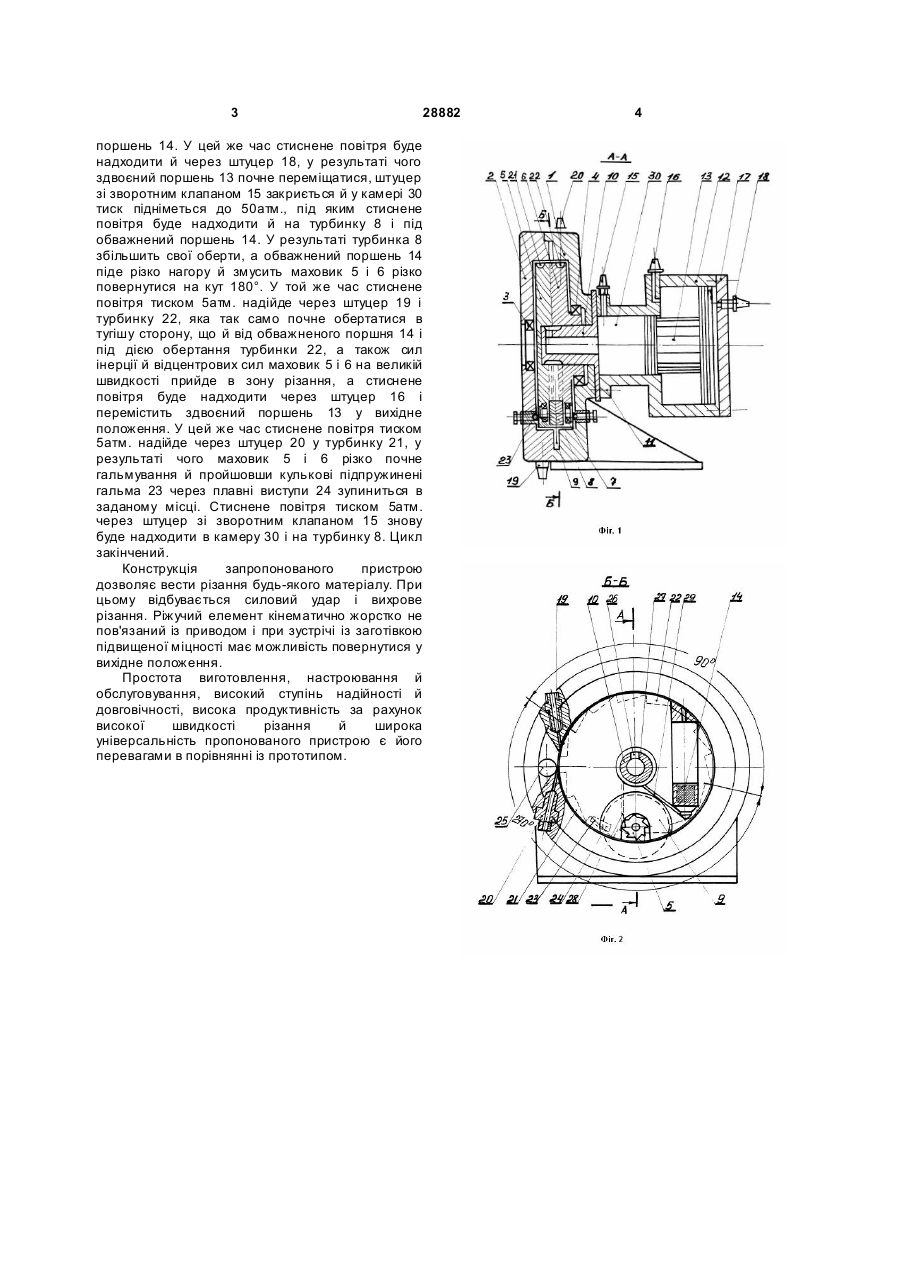

Пристрій для імпульсного різання, який включає корпус із кришкою, у яких установлений маховик, який відрізняється тим, що маховик додатково оснащений турбінками для обертання й гальмування маховика, а корпус і кришка додатково оснащені штуцерами, зв'язаними із цими турбінками. (19) (21) u200709271 (22) 14.08.2007 (24) 25.12.2007 (72) МОТОШКОВ ІВАН ОЛЕКСІЙОВИЧ, U A, СОЛОШЕНКО ПАВЛО ВАСИЛЬОВИЧ, UA, ДОРОЖКО ГРИГОРІЙ КОСТЯНТИНОВИЧ, UA, ИВАШИНА СЕРГІЙ ВОЛОДИ МИРОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A 3 28882 поршень 14. У цей же час стиснене повітря буде надходити й через штуцер 18, у результаті чого здвоєний поршень 13 почне переміщатися, штуцер зі зворотним клапаном 15 закриється й у камері 30 тиск підніметься до 50атм., під яким стиснене повітря буде надходити й на турбинку 8 і під обважнений поршень 14. У результаті турбинка 8 збільшить свої оберти, а обважнений поршень 14 піде різко нагору й змусить маховик 5 і 6 різко повернутися на кут 180°. У той же час стиснене повітря тиском 5атм. надійде через штуцер 19 і турбинку 22, яка так само почне обертатися в тугішу сторону, що й від обважненого поршня 14 і під дією обертання турбинки 22, а також сил інерції й відцентрових сил маховик 5 і 6 на великій швидкості прийде в зону різання, а стиснене повітря буде надходити через штуцер 16 і перемістить здвоєний поршень 13 у вихідне положення. У цей же час стиснене повітря тиском 5атм. надійде через штуцер 20 у турбинку 21, у результаті чого маховик 5 і 6 різко почне гальмування й пройшовши кулькові підпружинені гальма 23 через плавні виступи 24 зупиниться в заданому місці. Стиснене повітря тиском 5атм. через штуцер зі зворотним клапаном 15 знову буде надходити в камеру 30 і на турбинку 8. Цикл закінчений. Конструкція запропонованого пристрою дозволяє вести різання будь-якого матеріалу. При цьому відбувається силовий удар і вихрове різання. Ріжучий елемент кінематично жорстко не пов'язаний із приводом і при зустрічі із заготівкою підвищеної міцності має можливість повернутися у вихідне положення. Простота виготовлення, настроювання й обслуговування, високий ступінь надійності й довговічності, висока продуктивність за рахунок високої швидкості різання й широка універсальність пропонованого пристрою є його перевагами в порівнянні із прототипом. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pulse cutting
Автори англійськоюMotoshkov Ivan Oleksiiovych, Soloshenko Pavlo Vasyliovych, Dorozhko Hryhorii Kostiantynovych, Yvashyna Serhii Volodymyrovych
Назва патенту російськоюУстройство для импульсного резания
Автори російськоюМотошков Иван Алексеевич, Солошенко Павел Васильевич, Дорожко Григорий Константинович, Ивашина Сергей Владимирович
МПК / Мітки
МПК: B23D 31/00
Мітки: пристрій, різання, імпульсного
