Установка для сушіння виробів

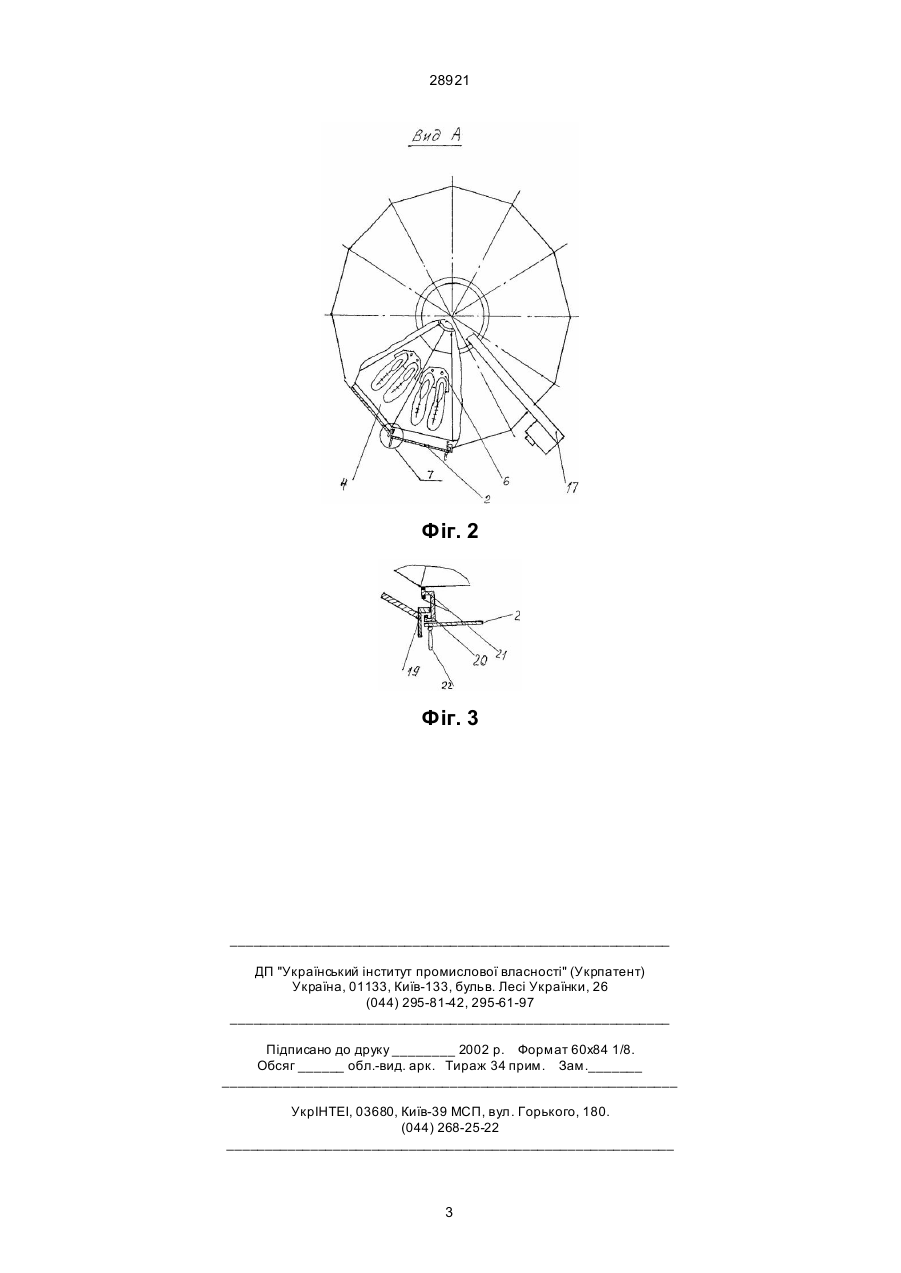

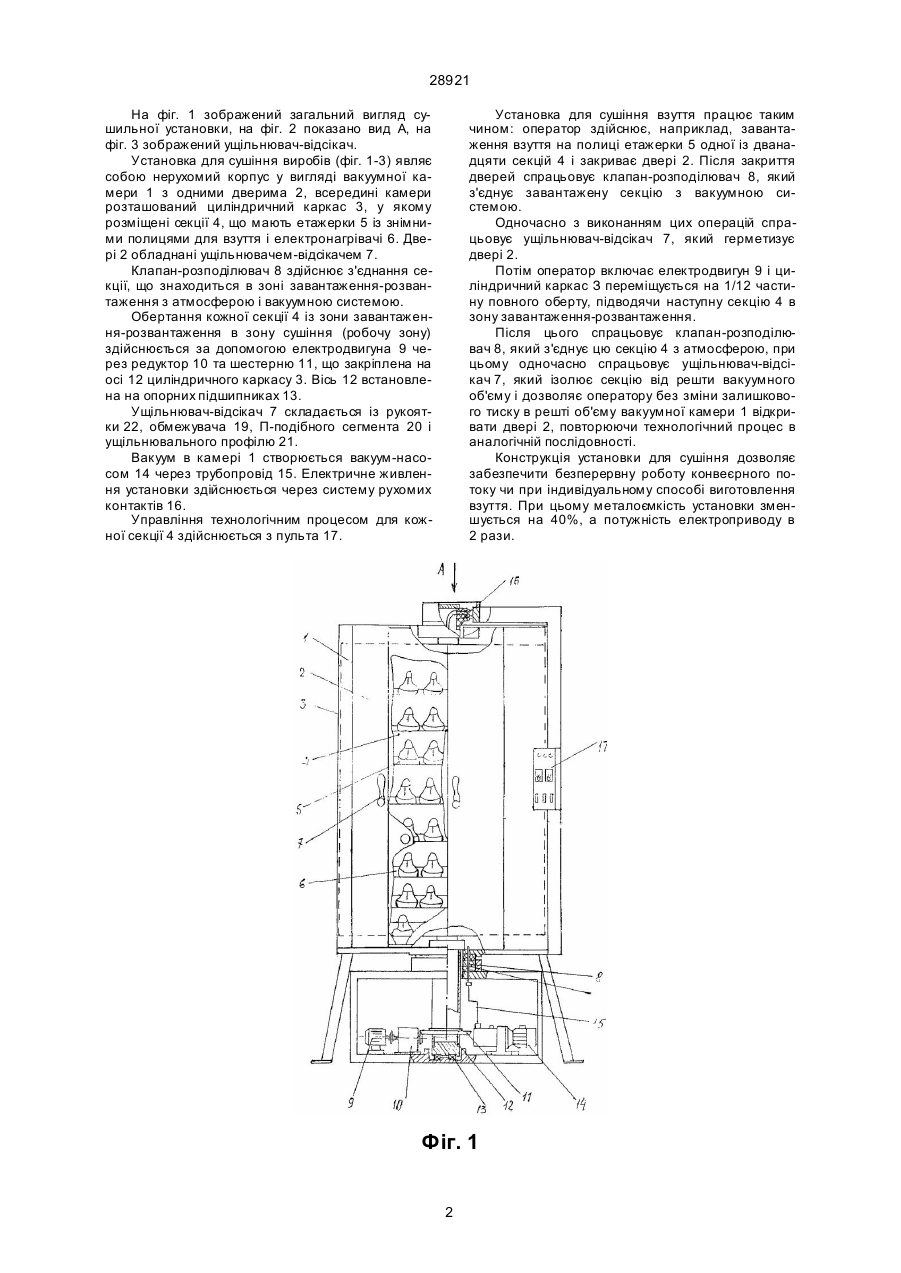

Установка для сушіння виробів, переважно взуття, яка складається з секцій, включаючих етажерки з полицями для взуття і електронагрівачі, і розміщених у вертикальних рівновеликих секторах циліндричного каркасу, встановленого з можливістю обертання навколо своєї осі, яка відрізняється тим, що має корпус у вигляді вакуумної камери з одними дверима, при цьому останні обладнані ущільнювачем-відсікачем для відсікання сектору, який знаходиться в зоні завантаження-розвантаження, від решти об'єму вакуумної камери. (19) (21) 97115405 (22) 11.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Луцик Ростислав Володимирович, Мусієнко Володимир Оникійович, Каштан Василь Степанович, Матвієнко Олег Андрійович, Надточій Валерій Васильович, Кравчук Андрій Володимирович, Мусієнко Владіслав Володимирович, Матвієнко Костянтин Олегович (73) ДЕРЖАВН А АКАДЕМІЯ ЛЕГКОЇ ПРОМИСЛОВОСТІ УКРАЇНИ 28921 На фіг. 1 зображений загальний вигляд сушильної установки, на фіг. 2 показано вид А, на фіг. 3 зображений ущільнювач-відсікач. Установка для сушіння виробів (фіг. 1-3) являє собою нерухомий корпус у вигляді вакуумної камери 1 з одними дверима 2, всередині камери розташований циліндричний каркас 3, у якому розміщені секції 4, що мають етажерки 5 із знімними полицями для взуття і електронагрівачі 6. Двері 2 обладнані ущільнювачем-відсікачем 7. Клапан-розподілювач 8 здійснює з'єднання секції, що знаходиться в зоні завантаження-розвантаження з атмосферою і вакуумною системою. Обертання кожної секції 4 із зони завантаження-розвантаження в зону сушіння (робочу зону) здійснюється за допомогою електродвигуна 9 через редуктор 10 та шестерню 11, що закріплена на осі 12 циліндричного каркасу 3. Вісь 12 встановлена на опорних підшипниках 13. Ущільнювач-відсікач 7 складається із рукоятки 22, обмежувача 19, П-подібного сегмента 20 і ущільнювального профілю 21. Вакуум в камері 1 створюється вакуум-насосом 14 через трубопровід 15. Електричне живлення установки здійснюється через систему рухомих контактів 16. Управління технологічним процесом для кожної секції 4 здійснюється з пульта 17. Установка для сушіння взуття працює таким чином: оператор здійснює, наприклад, завантаження взуття на полиці етажерки 5 одної із дванадцяти секцій 4 і закриває двері 2. Після закриття дверей спрацьовує клапан-розподілювач 8, який з'єднує завантажену секцію з вакуумною системою. Одночасно з виконанням цих операцій спрацьовує ущільнювач-відсікач 7, який герметизує двері 2. Потім оператор включає електродвигун 9 і циліндричний каркас З переміщується на 1/12 частину повного оберту, підводячи наступну секцію 4 в зону завантаження-розвантаження. Після цього спрацьовує клапан-розподілювач 8, який з'єднує цю секцію 4 з атмосферою, при цьому одночасно спрацьовує ущільнювач-відсікач 7, який ізолює секцію від решти вакуумного об'єму і дозволяє оператору без зміни залишкового тиску в решті об'єму вакуумної камери 1 відкривати двері 2, повторюючи технологічний процес в аналогічній послідовності. Конструкція установки для сушіння дозволяє забезпечити безперервну роботу конвеєрного потоку чи при індивідуальному способі виготовлення взуття. При цьому металоємкість установки зменшується на 40%, а потужність електроприводу в 2 рази. Фіг. 1 2 28921 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
