Гелеутворююча композиція “ріпол” для ізоляції пластових вод в свердловинах

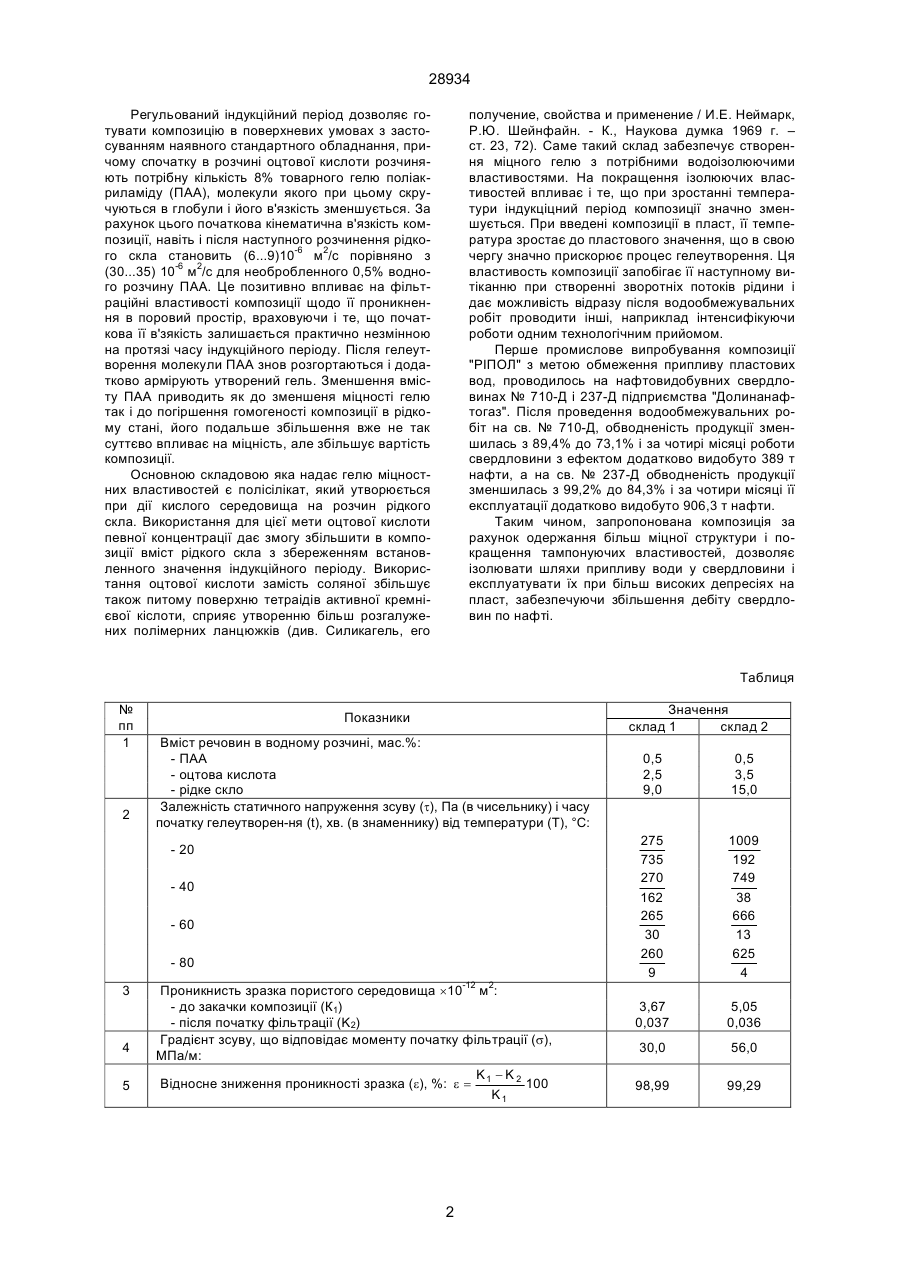

Гелеутворююча композиція для ізоляції пластових вод в свердловинах, яка вміщує рідке скло, полімер та ініціатор гелеутворення, яка відрізняється тим, що як зміцнювач та ініціатор гелеутворення використовують оцтову кислоту, при наступних співвідношеннях інгредієнтів, мас. %: поліакриламід 0,45...0,55 оцтова кислота 2,5...3,5 рідке скло 9,0...15,0 вода решта. (19) (21) 97115437 (22) 12.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Дорошенко Володимир Михайлович, Єгер Дмитро Олександрович, Саранов Анатолій Васильович, Гаркот Василь Степанович, Пилипець Іван Андрійович, Касянчук Василь Гервасійович, Столяров Микола Анатолійович (73) Дорошенко Володимир Михайлович, Єгер Дмитро Олександрович, Саранов Анатолій Васильович, Гаркот Василь Степанович, Пилипець Іван 28934 Регульований індукційний період дозволяє готувати композицію в поверхневих умовах з застосуванням наявного стандартного обладнання, причому спочатку в розчині оцтової кислоти розчиняють потрібну кількість 8% товарного гелю поліакриламіду (ПАА), молекули якого при цьому скручуються в глобули і його в'язкість зменшується. За рахунок цього початкова кінематична в'язкість композиції, навіть і після наступного розчинення рідкого скла становить (6...9)10-6 м2/с порівняно з (30...35) 10-6 м2/с для необробленного 0,5% водного розчину ПАА. Це позитивно впливає на фільтраційні властивості композиції щодо її проникнення в поровий простір, враховуючи і те, що початкова її в'зякість залишається практично незмінною на протязі часу індукційного періоду. Після гелеутворення молекули ПАА знов розгортаються і додатково армірують утворений гель. Зменшення вмісту ПАА приводить як до зменшеня міцності гелю так і до погіршення гомогеності композиції в рідкому стані, його подальше збільшення вже не так суттєво впливає на міцність, але збільшує вартість композиції. Основною складовою яка надає гелю міцностних властивостей є полісілікат, який утворюється при дії кислого середовища на розчин рідкого скла. Використання для цієї мети оцтової кислоти певної концентрації дає змогу збільшити в композиції вміст рідкого скла з збереженням встановленного значення індукційного періоду. Використання оцтової кислоти замість соляної збільшує також питому поверхню тетраідів активної кремнієвої кіслоти, сприяє утворенню більш розгалужених полімерних ланцюжків (див. Силикагель, его получение, свойства и применение / И.Е. Неймарк, Р.Ю. Шейнфайн. - К., Наукова думка 1969 г. – ст. 23, 72). Саме такий склад забезпечує створення міцного гелю з потрібними водоізолюючими властивостями. На покращення ізолюючих властивостей впливає і те, що при зростанні температури індукціцний період композиції значно зменшується. При введені композиції в пласт, її температура зростає до пластового значення, що в свою чергу значно прискорює процес гелеутворення. Ця властивость композиції запобігає її наступному витіканню при створенні зворотніх потоків рідини і дає можливість відразу після водообмежувальних робіт проводити інші, наприклад інтенсифікуючи роботи одним технологічним прийомом. Перше промислове випробування композиції "РІПОЛ" з метою обмеження припливу пластових вод, проводилось на нафтовидобувних свердловинах № 710-Д і 237-Д підприємства "Долинанафтогаз". Після проведення водообмежувальних робіт на св. № 710-Д, обводненість продукції зменшилась з 89,4% до 73,1% і за чотирі місяці роботи свердловини з ефектом додатково видобуто 389 т нафти, а на св. № 237-Д обводненість продукції зменшилась з 99,2% до 84,3% і за чотири місяці її експлуатації додатково видобуто 906,3 т нафти. Таким чином, запропонована композиція за рахунок одержання більш міцної структури і покращення тампонуючих властивостей, дозволяє ізолювати шляхи припливу води у свердловини і експлуатувати їх при більш високих депресіях на пласт, забезпечуючи збільшення дебіту свердловин по нафті. Таблиця № пп 1 2 Значення склад 1 склад 2 Показники Вміст речовин в водному розчині, мас.%: - ПАА - оцтова кислота - рідке скло Залежність статичного напруження зсуву (t), Па (в чисельнику) і часу початку гелеутворен-ня (t), xв. (в знаменнику) від температури (Т), °С: - 40 - 60 - 80 3 4 5 Проникнисть зразка пористого середовища ´10-12 м2: - до закачки композиції (К1) - після початку фільтрації (K2) Градієнт зсуву, що відповідає моменту початку фільтрації (s), МПа/м: K -K2 100 Відносне зниження проникності зразка (e), %: e = 1 K1 2 0,5 3,5 15,0 275 735 270 162 265 30 260 9 - 20 0,5 2,5 9,0 1009 192 749 38 666 13 625 4 3,67 0,037 5,05 0,036 30,0 56,0 98,99 99,29 28934 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
