Агрегат комплексної передпосівної обробки насіння

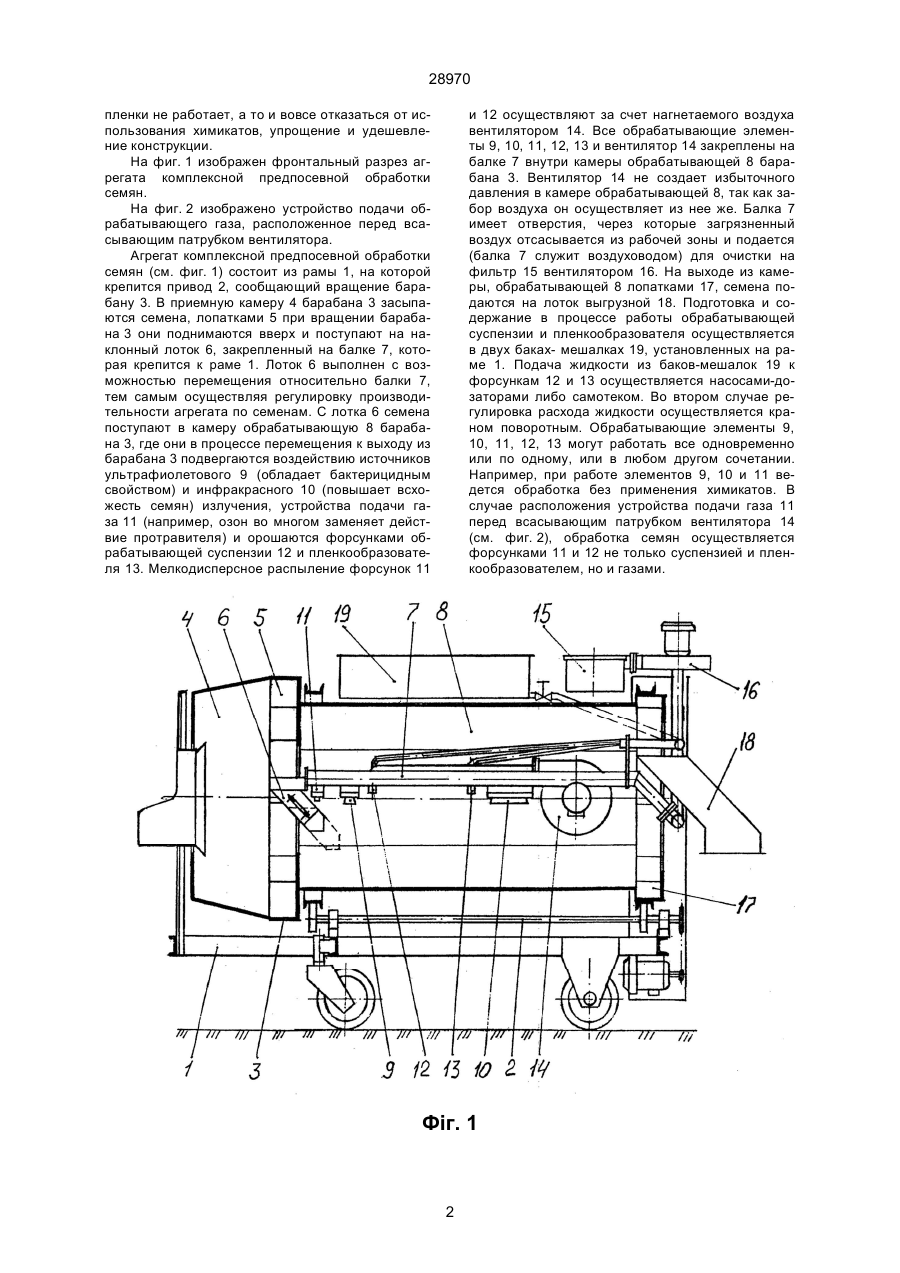

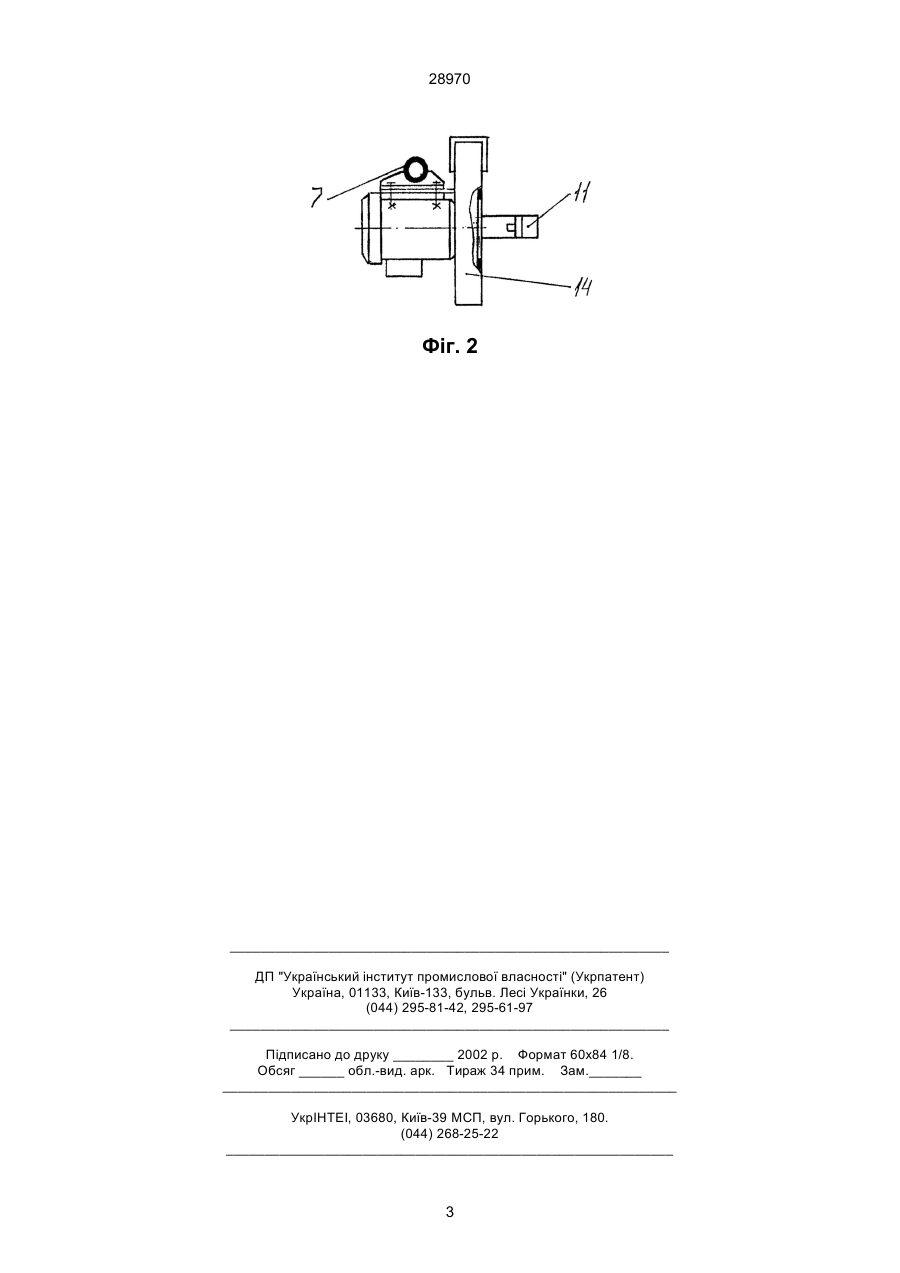

1. Агрегат комплексной предпосевной обработки семян, состоящий из рамы, устройства дозирующего, камеры обрабатывающей, отличающийся тем, что обрабатывающие форсунки или группы форсунок, имеющие каждая свое дозирующее устройство и расходный бак-мешалку, источники ультрафиолетового и инфракрасного из 28970 пленки не работает, а то и вовсе отказаться от использования химикатов, упрощение и удешевление конструкции. На фиг. 1 изображен фронтальный разрез агрегата комплексной предпосевной обработки семян. На фиг. 2 изображено устройство подачи обрабатывающего газа, расположенное перед всасывающим патрубком вентилятора. Агрегат комплексной предпосевной обработки семян (см. фиг. 1) состоит из рамы 1, на которой крепится привод 2, сообщающий вращение барабану 3. В приемную камеру 4 барабана 3 засыпаются семена, лопатками 5 при вращении барабана 3 они поднимаются вверх и поступают на наклонный лоток 6, закрепленный на балке 7, которая крепится к раме 1. Лоток 6 выполнен с возможностью перемещения относительно балки 7, тем самым осуществляя регулировку производительности агрегата по семенам. С лотка 6 семена поступают в камеру обрабатывающую 8 барабана 3, где они в процессе перемещения к выходу из барабана 3 подвергаются воздействию источников ультрафиолетового 9 (обладает бактерицидным свойством) и инфракрасного 10 (повышает всхожесть семян) излучения, устройства подачи газа 11 (например, озон во многом заменяет действие протравителя) и орошаются форсунками обрабатывающей суспензии 12 и пленкообразователя 13. Мелкодисперсное распыление форсунок 11 и 12 осуществляют за счет нагнетаемого воздуха вентилятором 14. Все обрабатывающие элементы 9, 10, 11, 12, 13 и вентилятор 14 закреплены на балке 7 внутри камеры обрабатывающей 8 барабана 3. Вентилятор 14 не создает избыточного давления в камере обрабатывающей 8, так как забор воздуха он осуществляет из нее же. Балка 7 имеет отверстия, через которые загрязненный воздух отсасывается из рабочей зоны и подается (балка 7 служит воздуховодом) для очистки на фильтр 15 вентилятором 16. На выходе из камеры, обрабатывающей 8 лопатками 17, семена подаются на лоток выгрузной 18. Подготовка и содержание в процессе работы обрабатывающей суспензии и пленкообразователя осуществляется в двух баках- мешалках 19, установленных на раме 1. Подача жидкости из баков-мешалок 19 к форсункам 12 и 13 осуществляется насосами-дозаторами либо самотеком. Во втором случае регулировка расхода жидкости осуществляется краном поворотным. Обрабатывающие элементы 9, 10, 11, 12, 13 могут работать все одновременно или по одному, или в любом другом сочетании. Например, при работе элементов 9, 10 и 11 ведется обработка без применения химикатов. В случае расположения устройства подачи газа 11 перед всасывающим патрубком вентилятора 14 (см. фиг. 2), обработка семян осуществляется форсунками 11 и 12 не только суспензией и пленкообразователем, но и газами. Фіг. 1 2 28970 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
