Спосіб виявлення біологічно активних точок
Формула / Реферат
Спосіб виявлення біологічноактивних точок, що включає сканування біо об’єкту двома когерентними електромагнітними променями частотою 62ГГц, величиною до 1,5мкВ, який відрізняється тим, що сканування ведуть променями з лінійною поляризацією у взаємно перпендикулярних площинах.
Текст

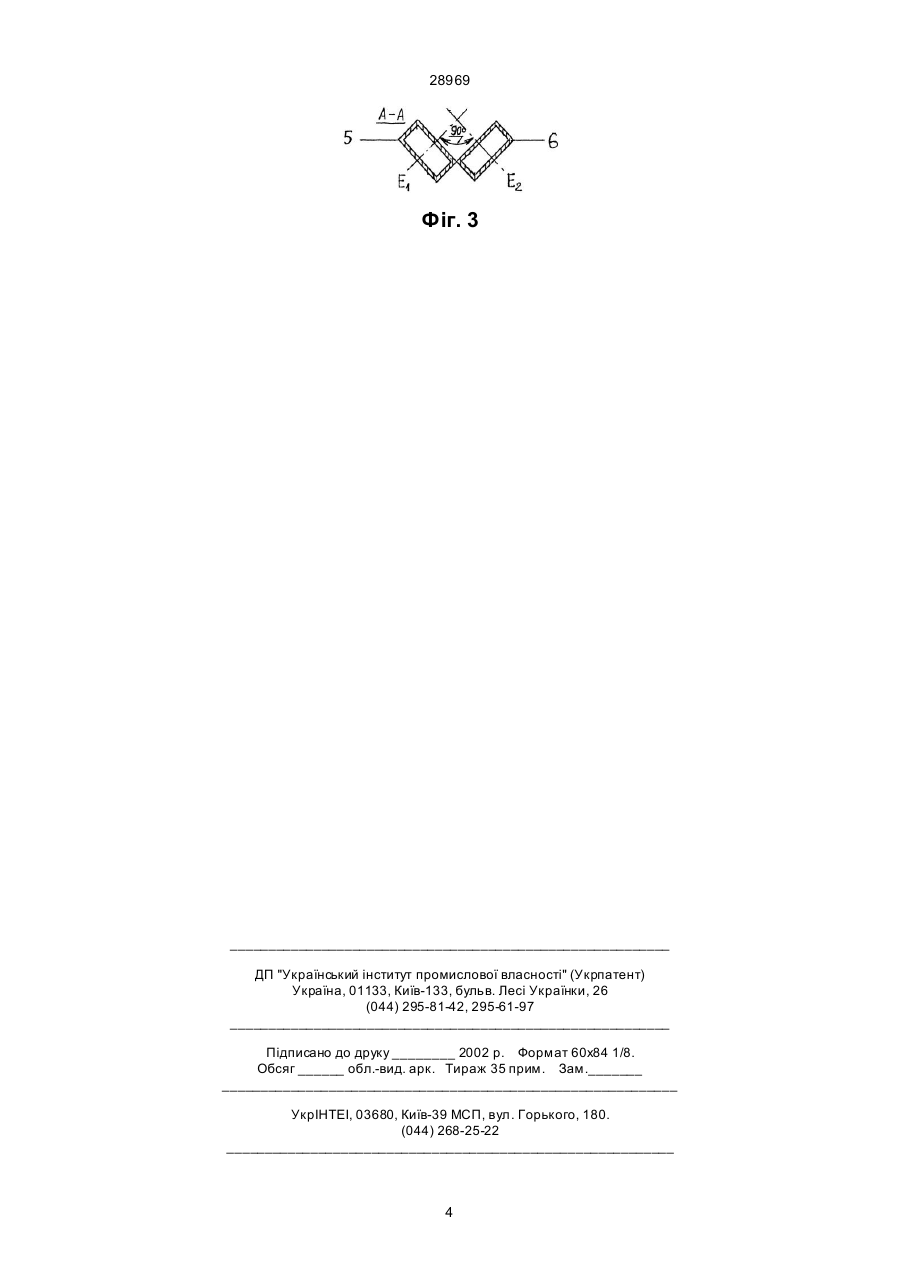

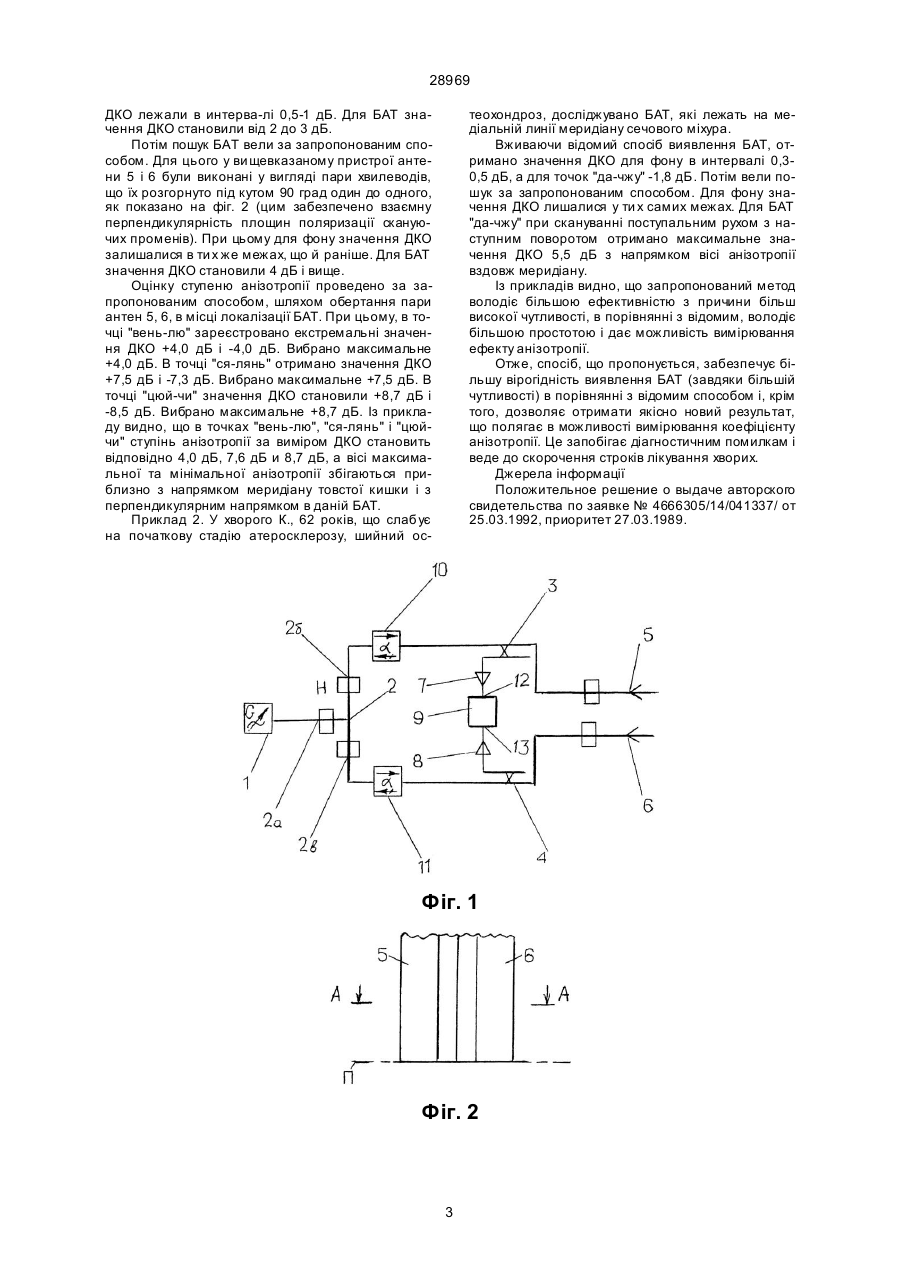

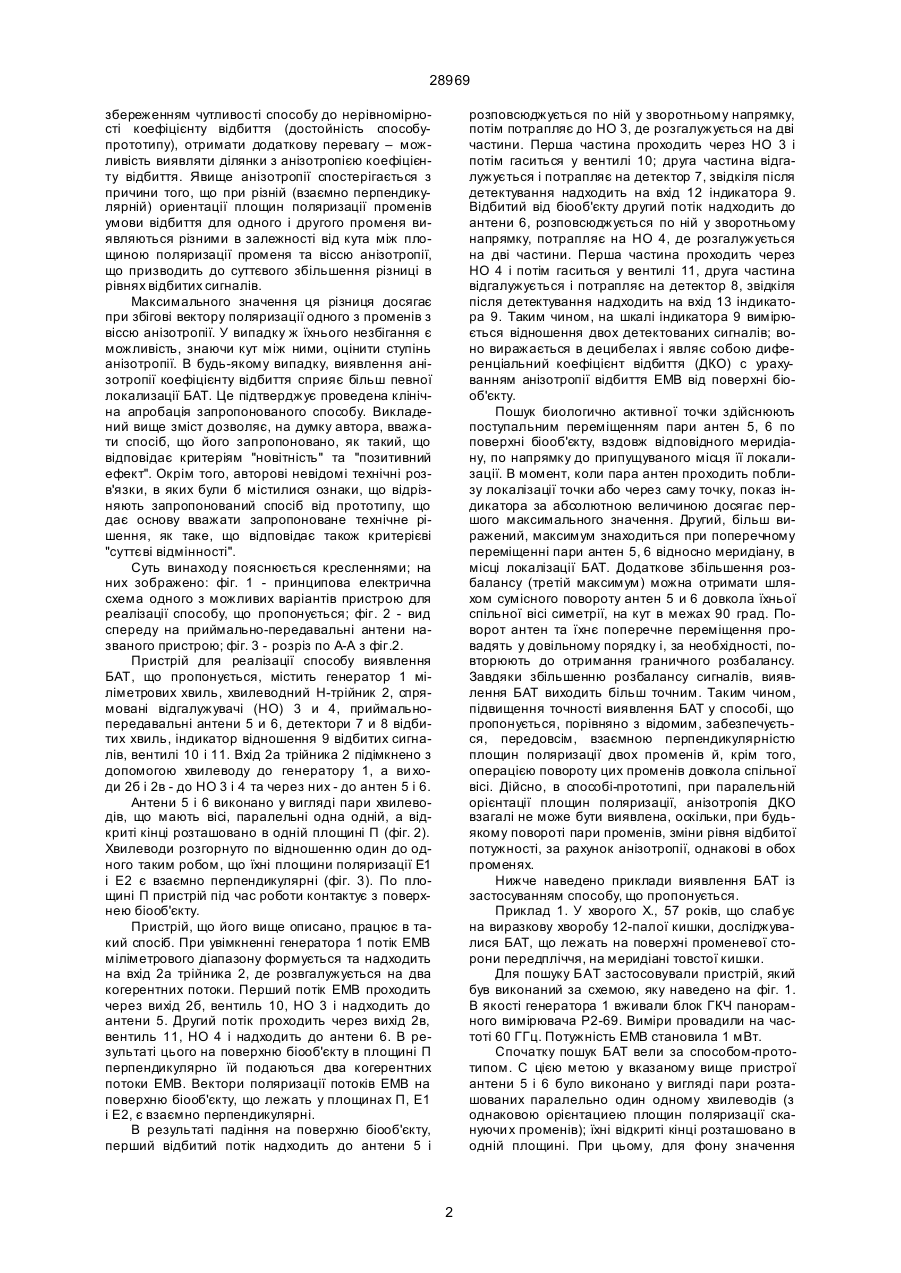

Спосіб виявлення біологічно активних точок, що включає сканування біооб'єкту двома когерентними електромагнітними променями частотою 62 ГГц, величиною до 1,5 мкВ, який відрізняється тим, що сканування ведуть променями з лінійною поляризацією у взаємно перпендикулярних площинах. (19) (21) 97115621 (22) 24.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Іванченко Ігор Анатолійович (73) Іванченко Ігор Анатолійович 28969 збереженням чутливості способу до нерівномірності коефіцієнту відбиття (достойність способупрототипу), отримати додаткову перевагу – можливість виявляти ділянки з анізотропією коефіцієнту відбиття. Явище анізотропії спостерігається з причини того, що при різній (взаємно перпендикулярній) ориентації площин поляризації променів умови відбиття для одного і другого променя виявляються різними в залежності від кута між площиною поляризації променя та віссю анізотропії, що призводить до суттєвого збільшення різниці в рівнях відбитих сигналів. Максимального значення ця різниця досягає при збігові вектору поляризації одного з променів з віссю анізотропії. У випадку ж їхнього незбігання є можливість, знаючи кут між ними, оцінити ступінь анізотропії. В будь-якому випадку, виявлення анізотропії коефіцієнту відбиття сприяє більш певної локализації БАТ. Це підтверджує проведена клінічна апробація запропонованого способу. Викладений вище зміст дозволяє, на думку автора, вважати спосіб, що його запропоновано, як такий, що відповідає критеріям "новітність" та "позитивний ефект". Окрім того, авторові невідомі технічні розв'язки, в яких були б містилися ознаки, що відрізняють запропонований спосіб від прототипу, що дає основу вважати запропоноване технічне рішення, як таке, що відповідає також критерієві "суттєві відмінності". Суть винаходу пояснюється кресленнями; на них зображено: фіг. 1 - принципова електрична схема одного з можливих варіантів пристрою для реалізації способу, що пропонується; фіг. 2 - вид спереду на приймально-передавальні антени названого пристрою; фіг. 3 - розріз по А-А з фіг.2. Пристрій для реалізації способу виявлення БАТ, що пропонується, містить генератор 1 міліметрових хвиль, хвилеводний Н-трійник 2, спрямовані відгалужувачі (НО) 3 и 4, приймальнопередавальні антени 5 и 6, детектори 7 и 8 відбитих хвиль, індикатор відношення 9 відбитих сигналів, вентилі 10 і 11. Вхід 2а трійника 2 підімкнено з допомогою хвилеводу до генератору 1, а ви ходи 2б і 2в - до НО 3 і 4 та через них - до антен 5 і 6. Антени 5 і 6 виконано у вигляді пари хвилеводів, що мають вісі, паралельні одна одній, а відкриті кінці розташовано в одній площині П (фіг. 2). Хвилеводи розгорнуто по відношенню один до одного таким робом, що їхні площини поляризації E1 i E2 є взаємно перпендикулярні (фіг. 3). По площині П пристрій під час роботи контактує з поверхнею біооб'єкту. Пристрій, що його вище описано, працює в такий спосіб. При увімкненні генератора 1 потік ЕМВ міліметрового діапазону формується та надходить на вхід 2а трійника 2, де розвгалужується на два когерентних потоки. Перший потік ЕМВ проходить через вихід 2б, вентиль 10, НО 3 і надходить до антени 5. Другий потік проходить через вихід 2в, вентиль 11, НО 4 і надходить до антени 6. В результаті цього на поверхню біооб'єкту в площині П перпендикулярно їй подаються два когерентних потоки ЕМВ. Вектори поляризації потоків ЕМВ на поверхню біооб'єкту, що лежать у площинах П, Е1 і Е2, є взаємно перпендикулярні. В результаті падіння на поверхню біооб'єкту, перший відбитий потік надходить до антени 5 і розповсюджується по ній у зворотньому напрямку, потім потрапляє до НО 3, де розгалужується на дві частини. Перша частина проходить через НО 3 і потім гаситься у вентилі 10; друга частина відгалужується і потрапляє на детектор 7, звідкіля після детектування надходить на вхід 12 індикатора 9. Відбитий від біооб'єкту другий потік надходить до антени 6, розповсюджується по ній у зворотньому напрямку, потрапляє на НО 4, де розгалужується на дві частини. Перша частина проходить через НО 4 і потім гаситься у вентилі 11, друга частина відгалужується і потрапляє на детектор 8, звідкіля після детектування надходить на вхід 13 індикатора 9. Таким чином, на шкалі індикатора 9 вимірюється відношення двох детектованих сигналів; воно виражається в децибелах і являє собою диференціальний коефіцієнт відбиття (ДКО) с урахуванням анізотропії відбиття ЕМВ від поверхні біооб'єкту. Пошук биологично активної точки здійснюють поступальним переміщенням пари антен 5, 6 по поверхні біооб'єкту, вздовж відповідного меридіану, по напрямку до припущуваного місця її локализації. В момент, коли пара антен проходить поблизу локалізації точки або через саму точку, показ індикатора за абсолютною величиною досягає першого максимального значення. Другий, більш виражений, максимум знаходиться при поперечному переміщенні пари антен 5, 6 відносно меридіану, в місці локалізації БАТ. Додаткове збільшення розбалансу (третій максимум) можна отримати шляхом сумісного повороту антен 5 и 6 довкола їхньої спільної вісі симетрії, на кут в межах 90 град. Поворот антен та їхнє поперечне переміщення провадять у довільному порядку і, за необхідності, повторюють до отримання граничного розбалансу. Завдяки збільшенню розбалансу сигналів, виявлення БАТ виходить більш точним. Таким чином, підвищення точності виявлення БАТ у способі, що пропонується, порівняно з відомим, забезпечується, передовсім, взаємною перпендикулярністю площин поляризації двох променів й, крім того, операцією повороту цих променів довкола спільної вісі. Дійсно, в способі-прототипі, при паралельній орієнтації площин поляризації, анізотропія ДКО взагалі не може бути виявлена, оскільки, при будьякому повороті пари променів, зміни рівня відбитої потужності, за рахунок анізотропії, однакові в обох променях. Нижче наведено приклади виявлення БАТ із застосуванням способу, що пропонується. Приклад 1. У хворого X., 57 років, що слабує на виразкову хворобу 12-палої кишки, досліджувалися БАТ, що лежать на поверхні променевої сторони передпліччя, на меридіані товстої кишки. Для пошуку БАТ застосовували пристрій, який був виконаний за схемою, яку наведено на фіг. 1. В якості генератора 1 вживали блок ГКЧ панорамного вимірювача Р2-69. Виміри провадили на частоті 60 ГГц. Потужність ЕМВ становила 1 мВт. Спочатку пошук БАТ вели за способом-прототипом. С цією метою у вказаному вище пристрої антени 5 і 6 було виконано у вигляді пари розташованих паралельно один одному хвилеводів (з однаковою орієнтациею площин поляризації скануючи х променів); їхні відкриті кінці розташовано в одній площині. При цьому, для фону значення 2 28969 ДКО лежали в интерва-лі 0,5-1 дБ. Для БАТ значення ДКО становили від 2 до 3 дБ. Потім пошук БАТ вели за запропонованим способом. Для цього у ви щевказаному пристрої антени 5 і 6 були виконані у вигляді пари хвилеводів, що їх розгорнуто під кутом 90 град один до одного, як показано на фіг. 2 (цим забезпечено взаємну перпендикулярність площин поляризації скануючих променів). При цьому для фону значення ДКО залишалися в ти х же межах, що й раніше. Для БАТ значення ДКО становили 4 дБ і вище. Оцінку ступеню анізотропії проведено за запропонованим способом, шляхом обертання пари антен 5, 6, в місці локалізації БАТ. При цьому, в точці "вень-лю" зареєстровано екстремальні значення ДКО +4,0 дБ і -4,0 дБ. Вибрано максимальне +4,0 дБ. В точці "ся-лянь" отримано значення ДКО +7,5 дБ і -7,3 дБ. Вибрано максимальне +7,5 дБ. В точці "цюй-чи" значення ДКО становили +8,7 дБ і -8,5 дБ. Вибрано максимальне +8,7 дБ. Із прикладу видно, що в точках "вень-лю", "ся-лянь" і "цюйчи" ступінь анізотропії за виміром ДКО становить відповідно 4,0 дБ, 7,6 дБ и 8,7 дБ, а вісі максимальної та мінімальної анізотропії збігаються приблизно з напрямком меридіану товстої кишки і з перпендикулярним напрямком в даній БАТ. Приклад 2. У хворого К., 62 років, що слабує на початкову стадію атеросклерозу, шийний ос теохондроз, досліджувано БАТ, які лежать на медіальній линії меридіану сечового міхура. Вживаючи відомий спосіб виявлення БАТ, отримано значення ДКО для фону в интервалі 0,30,5 дБ, а для точок "да-чжу" -1,8 дБ. Потім вели пошук за запропонованим способом. Для фону значення ДКО лишалися у ти х самих межах. Для БАТ "да-чжу" при скануванні поступальним рухом з наступним поворотом отримано максимальне значення ДКО 5,5 дБ з напрямком вісі анізотропії вздовж меридіану. Із прикладів видно, що запропонований метод володіє більшою ефективністю з причини більш високої чутливості, в порівнянні з відомим, володіє більшою простотою і дає можливість вимірювання ефекту анізотропії. Отже, спосіб, що пропонується, забезпечує більшу вірогідність виявлення БАТ (завдяки більшій чутливості) в порівнянні з відомим способом і, крім того, дозволяє отримати якісно новий результат, що полягає в можливості вимірювання коефіцієнту анізотропії. Це запобігає діагностичним помилкам і веде до скорочення строків лікування хворих. Джерела інформації Положительное решение о выдаче авторского свидетельства по заявке № 4666305/14/041337/ от 25.03.1992, приоритет 27.03.1989. Фіг. 1 Фіг. 2 3 28969 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of determination of biologically active points
Автори англійськоюIvanchenko Ihor Anatoliiovych
Назва патенту російськоюСпособ выявления биологически активных точек
Автори російськоюИванченко Игорь Анатольевич
МПК / Мітки
МПК: A61H 39/02, A61N 5/02
Мітки: спосіб, точок, біологічно, активних, виявлення
