Комплекс по виробництву неонових газоосвітлювальних трубок

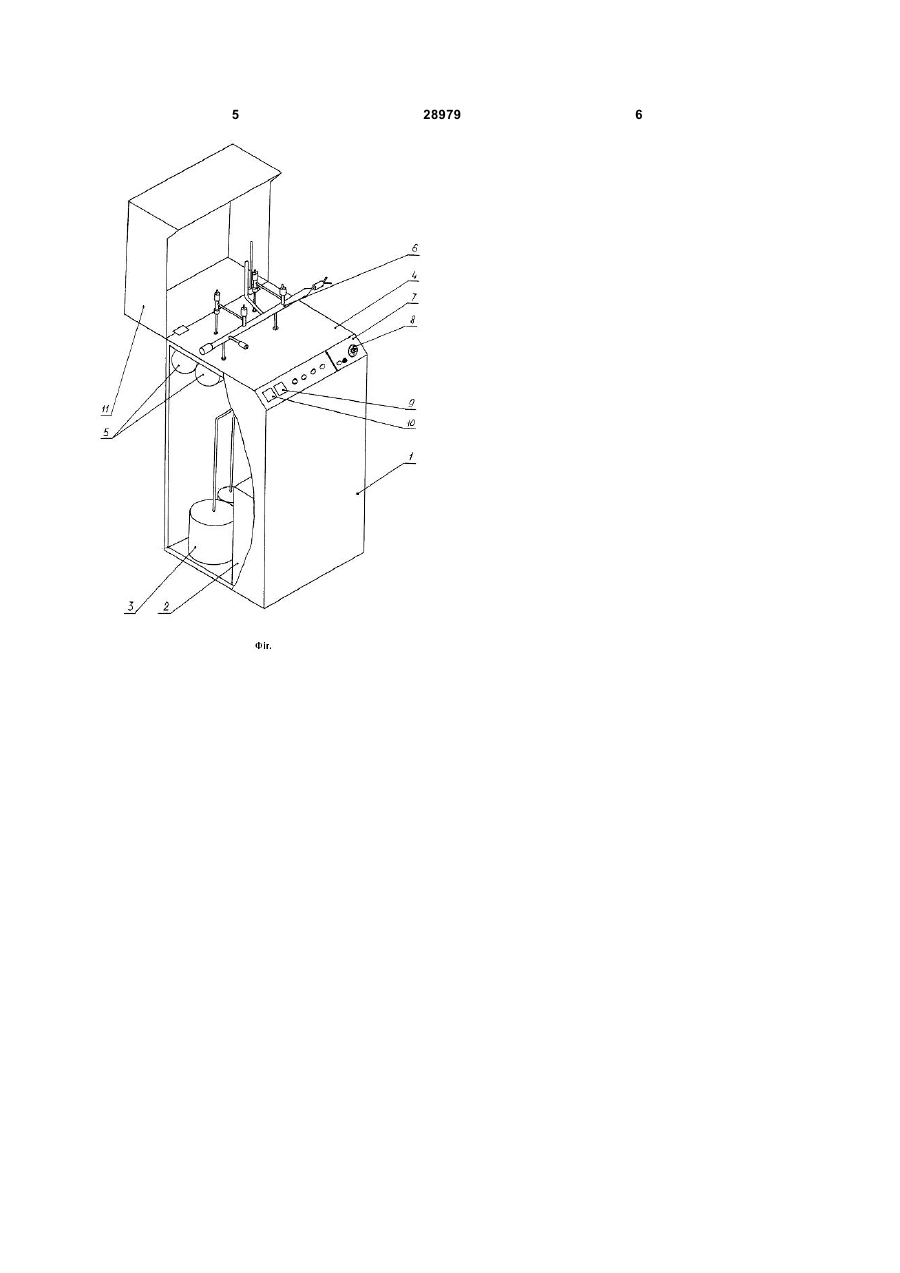

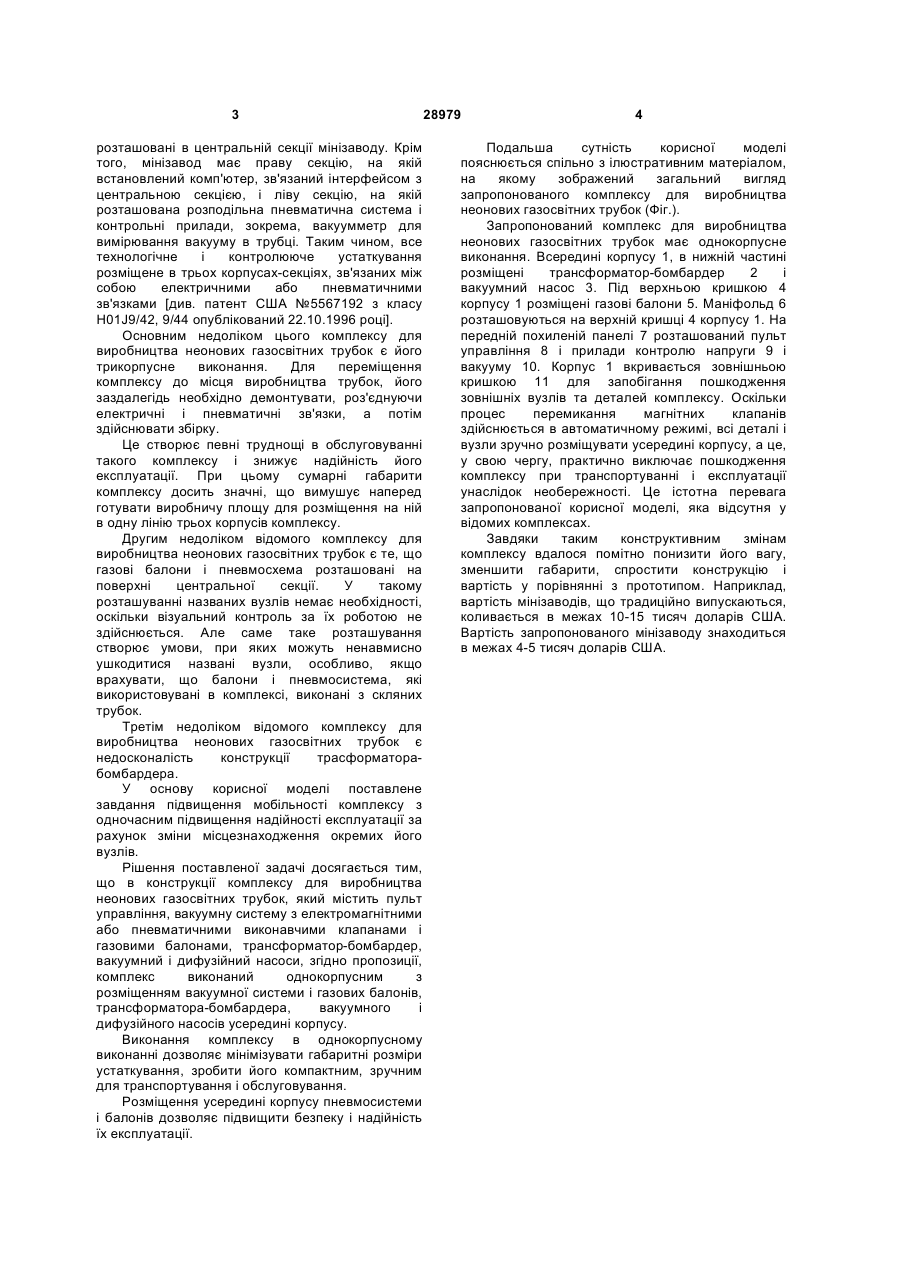

Комплекс для виробництва неонових газоосвітлювальних трубок, що містить пульт 3 розташовані в центральній секції мінізаводу. Крім того, мінізавод має праву секцію, на якій встановлений комп'ютер, зв'язаний інтерфейсом з центральною секцією, і ліву секцію, на якій розташована розподільна пневматична система і контрольні прилади, зокрема, вакуумметр для вимірювання вакууму в трубці. Таким чином, все технологічне і контролююче устаткування розміщене в трьох корпусах-секціях, зв'язаних між собою електричними або пневматичними зв'язками [див. патент США №5567192 з класу Н01J9/42, 9/44 опублікований 22.10.1996 році]. Основним недоліком цього комплексу для виробництва неонових газосвітних трубок є його трикорпусне виконання. Для переміщення комплексу до місця виробництва трубок, його заздалегідь необхідно демонтувати, роз'єднуючи електричні і пневматичні зв'язки, а потім здійснювати збірку. Це створює певні труднощі в обслуговуванні такого комплексу і знижує надійність його експлуатації. При цьому сумарні габарити комплексу досить значні, що вимушує наперед готувати виробничу площу для розміщення на ній в одну лінію трьох корпусів комплексу. Другим недоліком відомого комплексу для виробництва неонових газосвітних трубок є те, що газові балони і пневмосхема розташовані на поверхні центральної секції. У такому розташуванні названих вузлів немає необхідності, оскільки візуальний контроль за їх роботою не здійснюється. Але саме таке розташування створює умови, при яких можуть ненавмисно ушкодитися названі вузли, особливо, якщо врахувати, що балони і пневмосистема, які використовувані в комплексі, виконані з скляних трубок. Третім недоліком відомого комплексу для виробництва неонових газосвітних трубок є недосконалість конструкції трасформаторабомбардера. У основу корисної моделі поставлене завдання підвищення мобільності комплексу з одночасним підвищення надійності експлуатації за рахунок зміни місцезнаходження окремих його вузлів. Рішення поставленої задачі досягається тим, що в конструкції комплексу для виробництва неонових газосвітних трубок, який містить пульт управління, вакуумну систему з електромагнітними або пневматичними виконавчими клапанами і газовими балонами, трансформатор-бомбардер, вакуумний і дифузійний насоси, згідно пропозиції, комплекс виконаний однокорпусним з розміщенням вакуумної системи і газових балонів, трансформатора-бомбардера, вакуумного і дифузійного насосів усередині корпусу. Виконання комплексу в однокорпусному виконанні дозволяє мінімізувати габаритні розміри устаткування, зробити його компактним, зручним для транспортування і обслуговування. Розміщення усередині корпусу пневмосистеми і балонів дозволяє підвищити безпеку і надійність їх експлуатації. 28979 4 Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображений загальний вигляд запропонованого комплексу для виробництва неонових газосвітних трубок (Фіг.). Запропонований комплекс для виробництва неонових газосвітних трубок має однокорпусне виконання. Всередині корпусу 1, в нижній частині розміщені трансформатор-бомбардер 2 і вакуумний насос 3. Під верхньою кришкою 4 корпусу 1 розміщені газові балони 5. Маніфольд 6 розташовуються на верхній кришці 4 корпусу 1. На передній похиленій панелі 7 розташований пульт управління 8 і прилади контролю напруги 9 і вакууму 10. Корпус 1 вкривається зовнішньою кришкою 11 для запобігання пошкодження зовнішніх вузлів та деталей комплексу. Оскільки процес перемикання магнітних клапанів здійснюється в автоматичному режимі, всі деталі і вузли зручно розміщувати усередині корпусу, а це, у свою чергу, практично виключає пошкодження комплексу при транспортуванні і експлуатації унаслідок необережності. Це істотна перевага запропонованої корисної моделі, яка відсутня у відомих комплексах. Завдяки таким конструктивним змінам комплексу вдалося помітно понизити його вагу, зменшити габарити, спростити конструкцію і вартість у порівнянні з прототипом. Наприклад, вартість мінізаводів, що традиційно випускаються, коливається в межах 10-15 тисяч доларів США. Вартість запропонованого мінізаводу знаходиться в межах 4-5 тисяч доларів США. 5 28979 6
