Автомат для мірної нарізки трубок з полімерного матеріалу

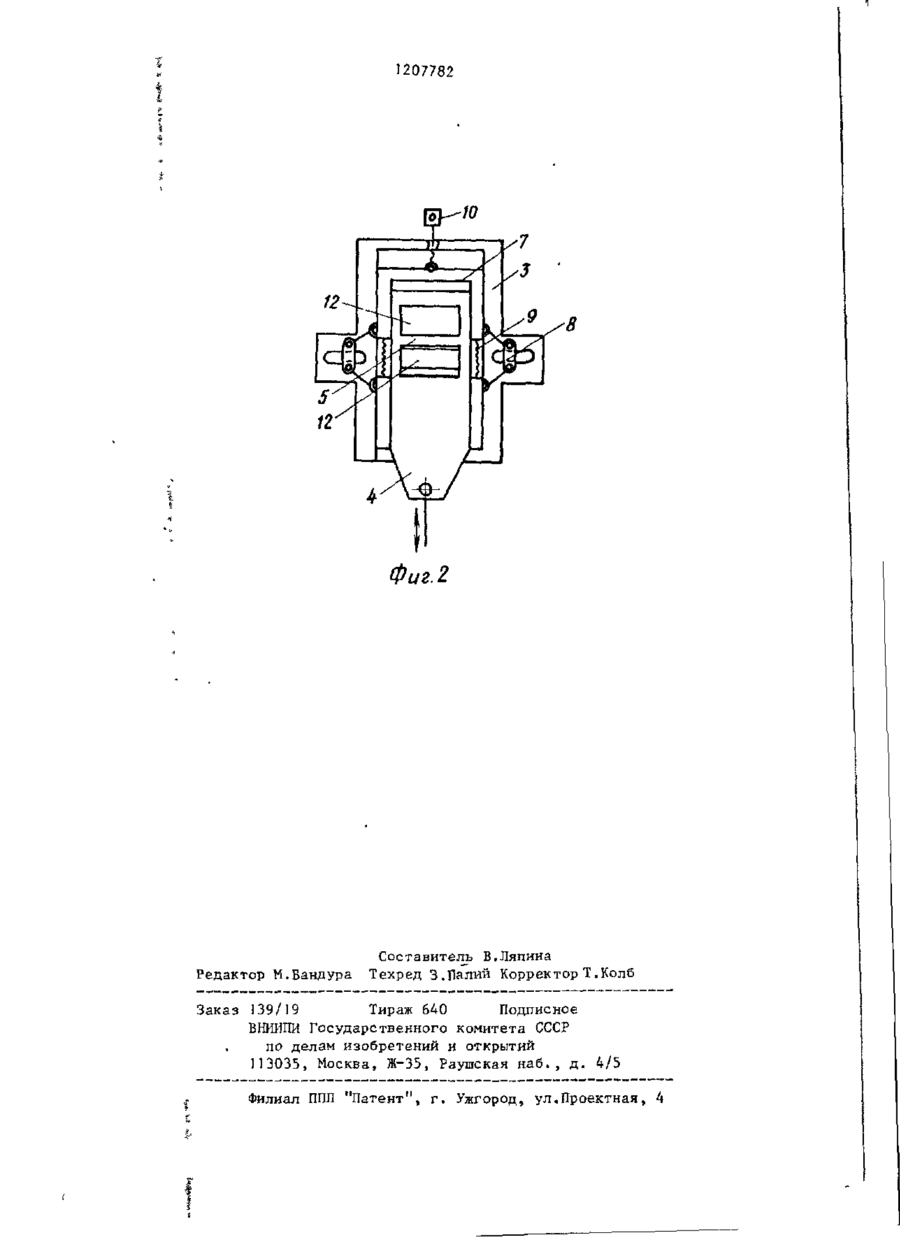

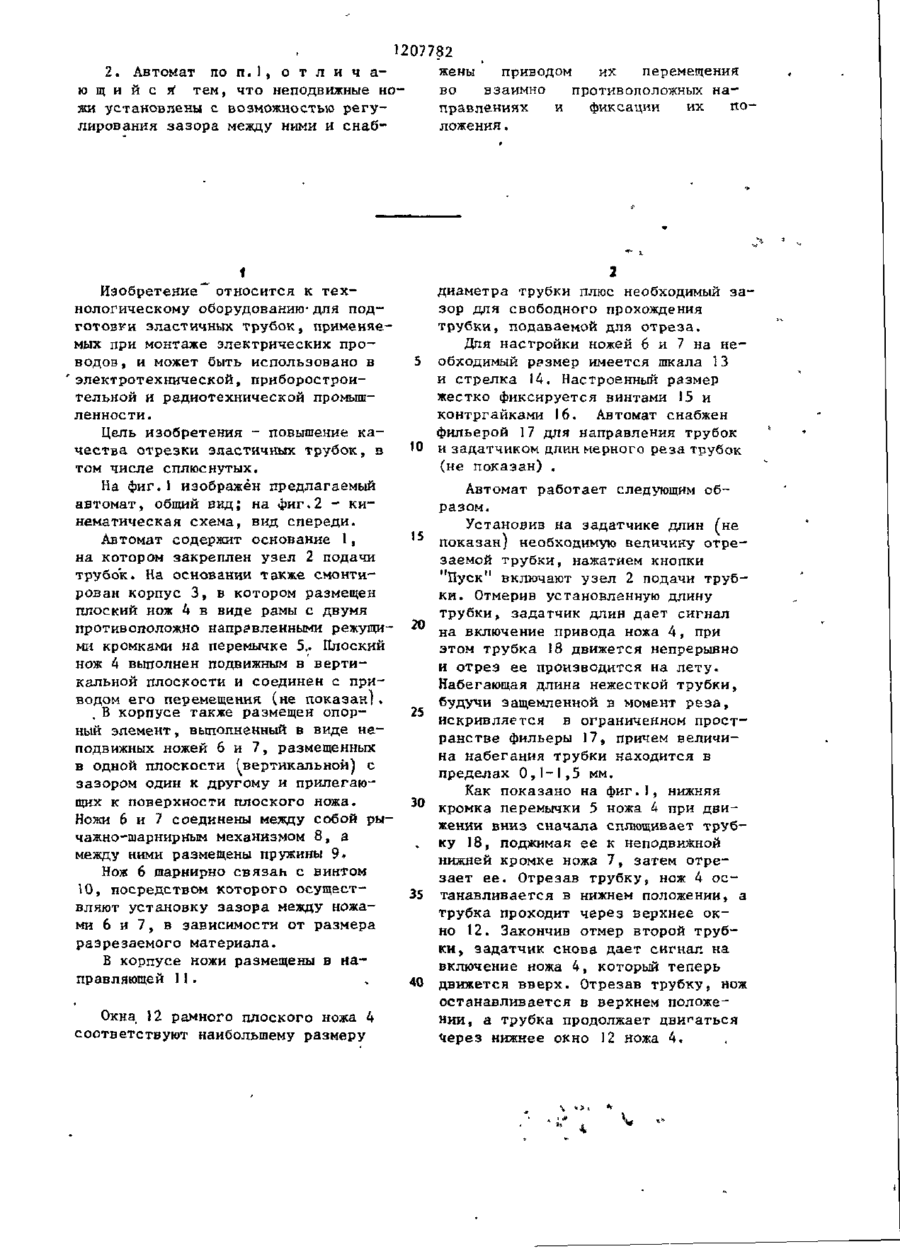

1.АВТОМАТ ДЛЯ МЕРНОЙ РЕЗКИ ТРУБОК ИЗ ПОЛИМЕРНОГО МАТЕРИАЛА, содержащий корпус, узел подачи труб ки, опорный элемент и установленный с возможностью возвратно-поступательного перемещения плоский нож, с двумя противоположно направленными режущими кромками, о т л и ч а ю щ и й с я тем, что, с целью повышения качества отрезки эластичных трубок, в том числе сплюснутых, опорный элемент выполнен в виде установленных: в корпусе в одной плоскости с зазором один к другому неподвижных ножей, а плоский нож - в виде рамы с перемычкой, образующей режущие кромки, прилегающие к поверхности неподвижных ножей. с /8 00 1207782 2. Автомат по п. 1 , о т л и ч ажены приводом их перемещения ю щ и й с я тем, что неподвижные но* во взаимно противоположных нажи установлены с возможностью регуфиксации их поправлениях и лирования зазора между ними и снабложения. 1 Изобретение относится к технологическому оборудованию-для подготовки эластичных трубок, применяв мых при монтаже электрических проводов, и может быть использовано в электротехнической, приборостроительной и радиотехнической промышленности. Цель изобретения - повышение качества отрезки эластичных трубок, в том числе сплюснутых. На фиг.I изображён предлагаемый автомат, общий вид; на фиг.2 - кинематическая схема, вид спереди. Автомат содержит основание 1, на котором закреплен узел 2 подачи трубок. На основании также смонтирован корпус 3, в котором размещен плоский нож 4 в виде рамы с двумя противоположно направленными режущи ми кромками на перемычке 5,. Плоский нож 4 выполнен подвижным в вертикальной плоскости и соединен с приводом его перемещения (не показан), В корпусе также размещен опорный элемент, выполненный в виде неподвижных ножей 6 и 7, размещенных в одной плоскости (вертикальной) с зазором один к другому и прилегающих к поверхности плоского ножа. Ножи 6 и 7 соединены между собой ры чажно-шарнирным механизмом 8, а между ними размещены пружины 9. Нож 6 шарнирно связан с винтом 10, посредством которого осуществляют установку зазора между ножами 6 и 7 , в зависимости от размера разрезаемого материала. В корпусе ножи размещены в направляющей II. Окна 12 рамного плоского ножа 4 соответствуют наибольшему размеру диаметра трубки плюс необходимый зазор для свободного прохождения трубки, подаваемой для отреза. Для настройки ножей 6 и 7 на необходимый размер имеется шкала 13 и стрелка 14. Настроенный размер жестко фиксируется винтами 15 и контргайками 16. Автомат снабжен фильерой 17 для направления трубок 10 и задатчиком длин мерного реза трубок (не показан) . 15 20 25 30 35 40 Автомат работает следующим образом. Установив на задатчике длин (не показан) необходимую величину отрезаемой трубки, нажатием кнопки "Пуск" включают узел 2 подачи трубки. Отмерив установленную длину трубки, задатчик длин дает сигнал на включение привода ножа 4, при этом трубка 18 движется непрерывно и отрез ее производится на лету. Набегающая длина нежесткой трубки, будучи защемленной в момент реза, искривляется в ограниченном пространстве фильеры 17, причем величина набегания трубки находится в пределах 0,1-1,5 мм. Как показано на фиг.], нижняя кромка перемычки 5 ножа k при движении вниз сначала сплющивает трубку 18, поджимая ее к неподвижной нижней кромке ножа 7, затем отрезает ее. Отрезав трубку, нож 4 останавливается в нижнем положении, а трубка проходит через верхнее окно 12. Закончив отмер второй трубки, эадатчик снова дает сигнал на включение ножа 4, который теперь движется вверх. Отрезав трубку, нож останавливается в верхнем положении, а трубка продолжает двигаться через нижнее окно 12 ножа 4. 1207782 12 Фиг. 2 Редактор М.Бандура Составитель В.Ляпииа Техред 3.Палий Корректор Т.Колб Заказ 139/19 Тираж 640 Подписное В Н И Ш И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. А/5 Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4
