Вібровакуумсилова установка

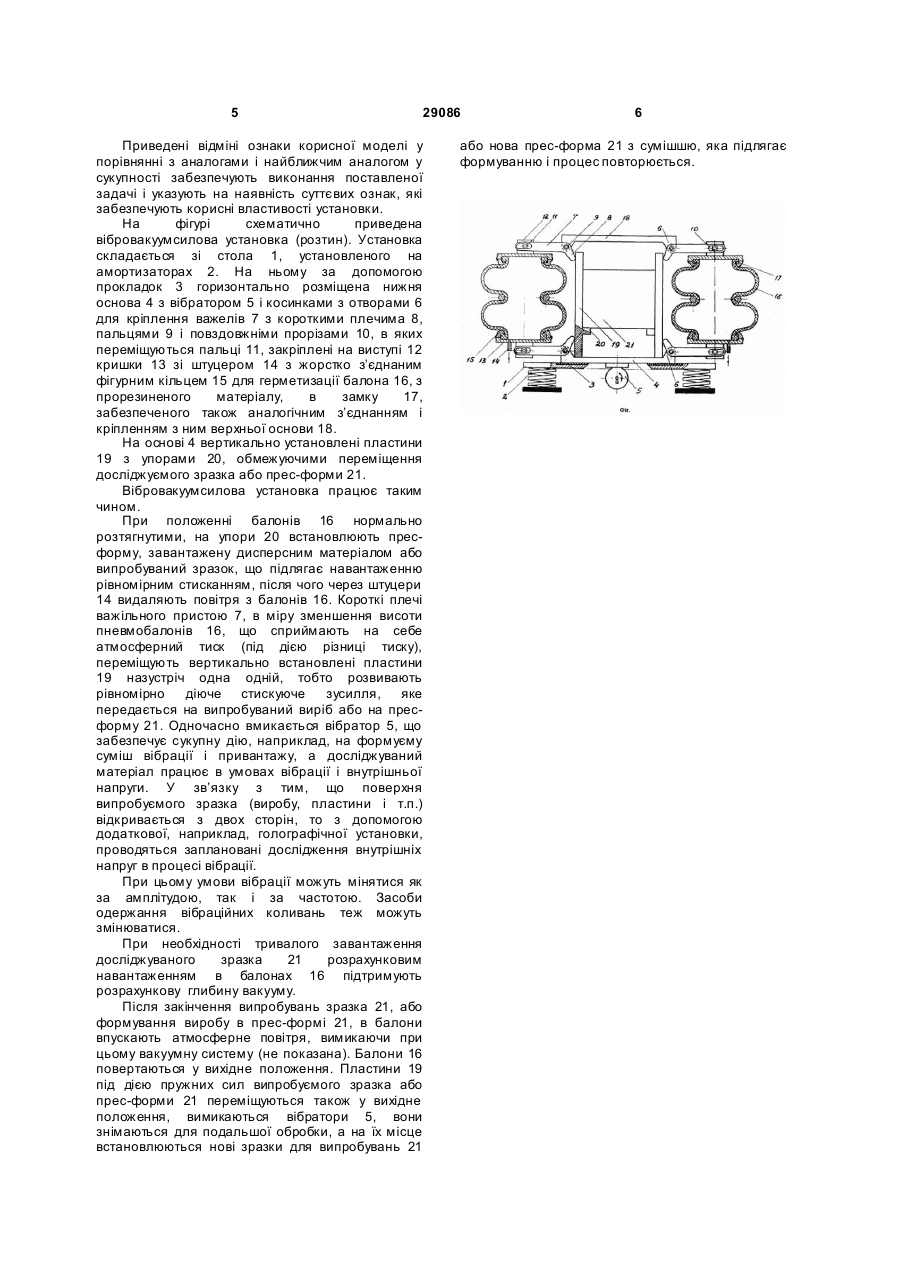

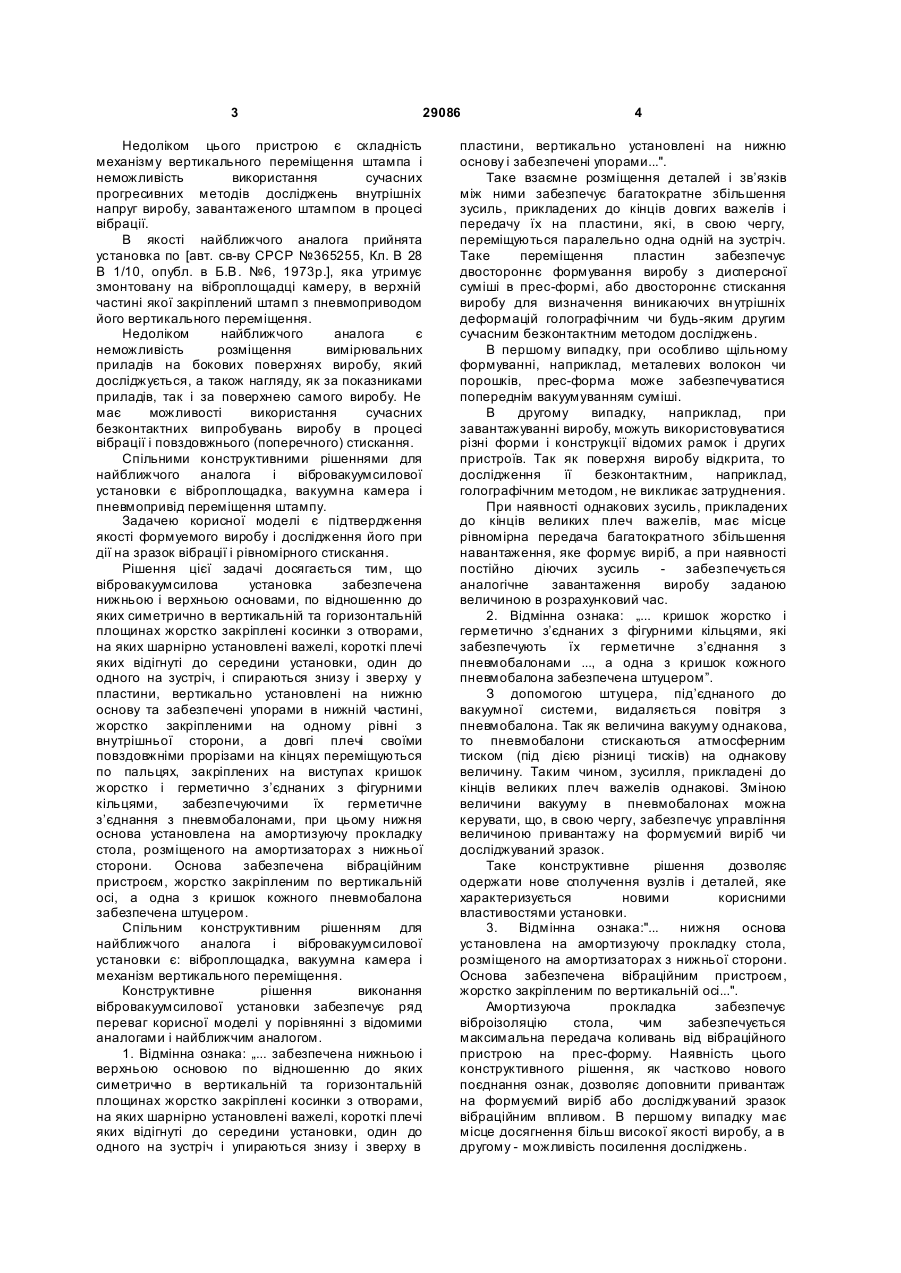

Вібровакуумсилова установка, що містить віброплощадку, вакуумну камеру і механізм вертикального переміщення, яка відрізняється тим, що вона забезпечена нижньою і верхньою основами, по відношенню до яких симетрично в вертикальній і горизонтальній площинах по краях жорстко закріплені косинки з отворами, на яких шарнірно установлені важелі, короткі плечі яких відігнуті до середини, один одному назустріч і 3 29086 Недоліком цього пристрою є складність механізму вертикального переміщення штампа і неможливість використання сучасних прогресивних методів досліджень внутрішніх напруг виробу, завантаженого штампом в процесі вібрації. В якості найближчого аналога прийнята установка по [авт. св-ву СРСР №365255, Кл. В 28 В 1/10, опубл. в Б.В. №6, 1973p.], яка утримує змонтовану на віброплощадці камеру, в верхній частині якої закріплений штамп з пневмоприводом його вертикального переміщення. Недоліком найближчого аналога є неможливість розміщення вимірювальних приладів на бокових поверхнях виробу, який досліджується, а також нагляду, як за показниками приладів, так і за поверхнею самого виробу. Не має можливості використання сучасних безконтактних випробувань виробу в процесі вібрації і повздовжнього (поперечного) стискання. Спільними конструктивними рішеннями для найближчого аналога і вібровакуумсилової установки є віброплощадка, вакуумна камера і пневмопривід переміщення штампу. Задачею корисної моделі є підтвердження якості формуемого виробу і дослідження його при дії на зразок вібрації і рівномірного стискання. Рішення цієї задачі досягається тим, що вібровакуумсилова установка забезпечена нижньою і верхньою основами, по відношенню до яких симетрично в вертикальній та горизонтальній площинах жорстко закріплені косинки з отворами, на яких шарнірно установлені важелі, короткі плечі яких відігнуті до середини установки, один до одного на зустріч, і спираються знизу і зверху у пластини, вертикально установлені на нижню основу та забезпечені упорами в нижній частині, жорстко закріпленими на одному рівні з внутрішньої сторони, а довгі плечі своїми повздовжніми прорізами на кінцях переміщуються по пальцях, закріплених на виступах кришок жорстко і герметично з’єднаних з фігурними кільцями, забезпечуючими їх герметичне з’єднання з пневмобалонами, при цьому нижня основа установлена на амортизуючу прокладку стола, розміщеного на амортизаторах з нижньої сторони. Основа забезпечена вібраційним пристроєм, жорстко закріпленим по вертикальній осі, а одна з кришок кожного пневмобалона забезпечена штуцером. Спільним конструктивним рішенням для найближчого аналога і вібровакуумсилової установки є: віброплощадка, вакуумна камера і механізм вертикального переміщення. Конструктивне рішення виконання вібровакуумсилової установки забезпечує ряд переваг корисної моделі у порівнянні з відомими аналогами і найближчим аналогом. 1. Відмінна ознака: „... забезпечена нижньою і верхньою основою по відношенню до яких симетрично в вертикальній та горизонтальній площинах жорстко закріплені косинки з отворами, на яких шарнірно установлені важелі, короткі плечі яких відігнуті до середини установки, один до одного на зустріч і упираються знизу і зверху в 4 пластини, вертикально установлені на нижню основу і забезпечені упорами...". Таке взаємне розміщення деталей і зв’язків між ними забезпечує багатократне збільшення зусиль, прикладених до кінців довгих важелів і передачу їх на пластини, які, в свою чергу, переміщуються паралельно одна одній на зустріч. Таке переміщення пластин забезпечує двостороннє формування виробу з дисперсної суміші в прес-формі, або двостороннє стискання виробу для визначення виникаючих вн утрішніх деформацій голографічним чи будь-яким другим сучасним безконтактним методом досліджень. В першому випадку, при особливо щільному формуванні, наприклад, металевих волокон чи порошків, прес-форма може забезпечуватися попереднім вакуумуванням суміші. В другому випадку, наприклад, при завантажуванні виробу, можуть використовуватися різні форми і конструкції відомих рамок і других пристроїв. Так як поверхня виробу відкрита, то дослідження її безконтактним, наприклад, голографічним методом, не викликає затруднения. При наявності однакових зусиль, прикладених до кінців великих плеч важелів, має місце рівномірна передача багатократного збільшення навантаження, яке формує виріб, а при наявності постійно діючих зусиль забезпечується аналогічне завантаження виробу заданою величиною в розрахунковий час. 2. Відмінна ознака: „... кришок жорстко і герметично з’єднаних з фігурними кільцями, які забезпечують їх герметичне з’єднання з пневмобалонами ..., а одна з кришок кожного пневмобалона забезпечена штуцером”. З допомогою штуцера, під’єднаного до вакуумної системи, видаляється повітря з пневмобалона. Так як величина вакууму однакова, то пневмобалони стискаються атмосферним тиском (під дією різниці тисків) на однакову величину. Таким чином, зусилля, прикладені до кінців великих плеч важелів однакові. Зміною величини вакууму в пневмобалонах можна керувати, що, в свою чергу, забезпечує управління величиною привантажу на формуємий виріб чи досліджуваний зразок. Таке конструктивне рішення дозволяє одержати нове сполучення вузлів і деталей, яке характеризується новими корисними властивостями установки. 3. Відмінна ознака:"... нижня основа установлена на амортизуючу прокладку стола, розміщеного на амортизаторах з нижньої сторони. Основа забезпечена вібраційним пристроєм, жорстко закріпленим по вертикальній осі...". Амортизуюча прокладка забезпечує віброізоляцію стола, чим забезпечується максимальна передача коливань від вібраційного пристрою на прес-форму. Наявність цього конструктивного рішення, як частково нового поєднання ознак, дозволяє доповнити привантаж на формуємий виріб або досліджуваний зразок вібраційним впливом. В першому випадку має місце досягнення більш високої якості виробу, а в другому - можливість посилення досліджень. 5 29086 Приведені відміні ознаки корисної моделі у порівнянні з аналогами і найближчим аналогом у сукупності забезпечують виконання поставленої задачі і указують на наявність суттєвих ознак, які забезпечують корисні властивості установки. На фігурі схематично приведена вібровакуумсилова установка (розтин). Установка складається зі стола 1, установленого на амортизаторах 2. На ньому за допомогою прокладок 3 горизонтально розміщена нижня основа 4 з вібратором 5 і косинками з отворами 6 для кріплення важелів 7 з короткими плечима 8, пальцями 9 і повздовжніми прорізами 10, в яких переміщуються пальці 11, закріплені на виступі 12 кришки 13 зі штуцером 14 з жорстко з’єднаним фігурним кільцем 15 для герметизації балона 16, з прорезиненого матеріалу, в замку 17, забезпеченого також аналогічним з’єднанням і кріпленням з ним верхньої основи 18. На основі 4 вертикально установлені пластини 19 з упорами 20, обмежуючими переміщення досліджуємого зразка або прес-форми 21. Вібровакуумсилова установка працює таким чином. При положенні балонів 16 нормально розтягнутими, на упори 20 встановлюють пресформу, завантажену дисперсним матеріалом або випробуваний зразок, що підлягає навантаженню рівномірним стисканням, після чого через штуцери 14 видаляють повітря з балонів 16. Короткі плечі важільного пристою 7, в міру зменшення висоти пневмобалонів 16, що сприймають на себе атмосферний тиск (під дією різниці тиску), переміщують вертикально встановлені пластини 19 назустріч одна одній, тобто розвивають рівномірно діюче стискуюче зусилля, яке передається на випробуваний виріб або на пресформу 21. Одночасно вмикається вібратор 5, що забезпечує сукупну дію, наприклад, на формуєму суміш вібрації і привантажу, а досліджуваний матеріал працює в умовах вібрації і внутрішньої напруги. У зв’язку з тим, що поверхня випробуємого зразка (виробу, пластини і т.п.) відкривається з двох сторін, то з допомогою додаткової, наприклад, голографічної установки, проводяться заплановані дослідження внутрішніх напруг в процесі вібрації. При цьому умови вібрації можуть мінятися як за амплітудою, так і за частотою. Засоби одержання вібраційних коливань теж можуть змінюватися. При необхідності тривалого завантаження досліджуваного зразка 21 розрахунковим навантаженням в балонах 16 підтримують розрахункову глибину вакууму. Після закінчення випробувань зразка 21, або формування виробу в прес-формі 21, в балони впускають атмосферне повітря, вимикаючи при цьому вакуумну систему (не показана). Балони 16 повертаються у вихідне положення. Пластини 19 під дією пружних сил випробуємого зразка або прес-форми 21 переміщуються також у вихідне положення, вимикаються вібратори 5, вони знімаються для подальшої обробки, а на їх місце встановлюються нові зразки для випробувань 21 6 або нова прес-форма 21 з сумішшю, яка підлягає формуванню і процес повторюється.
