Пакетна вібротермосилова установка

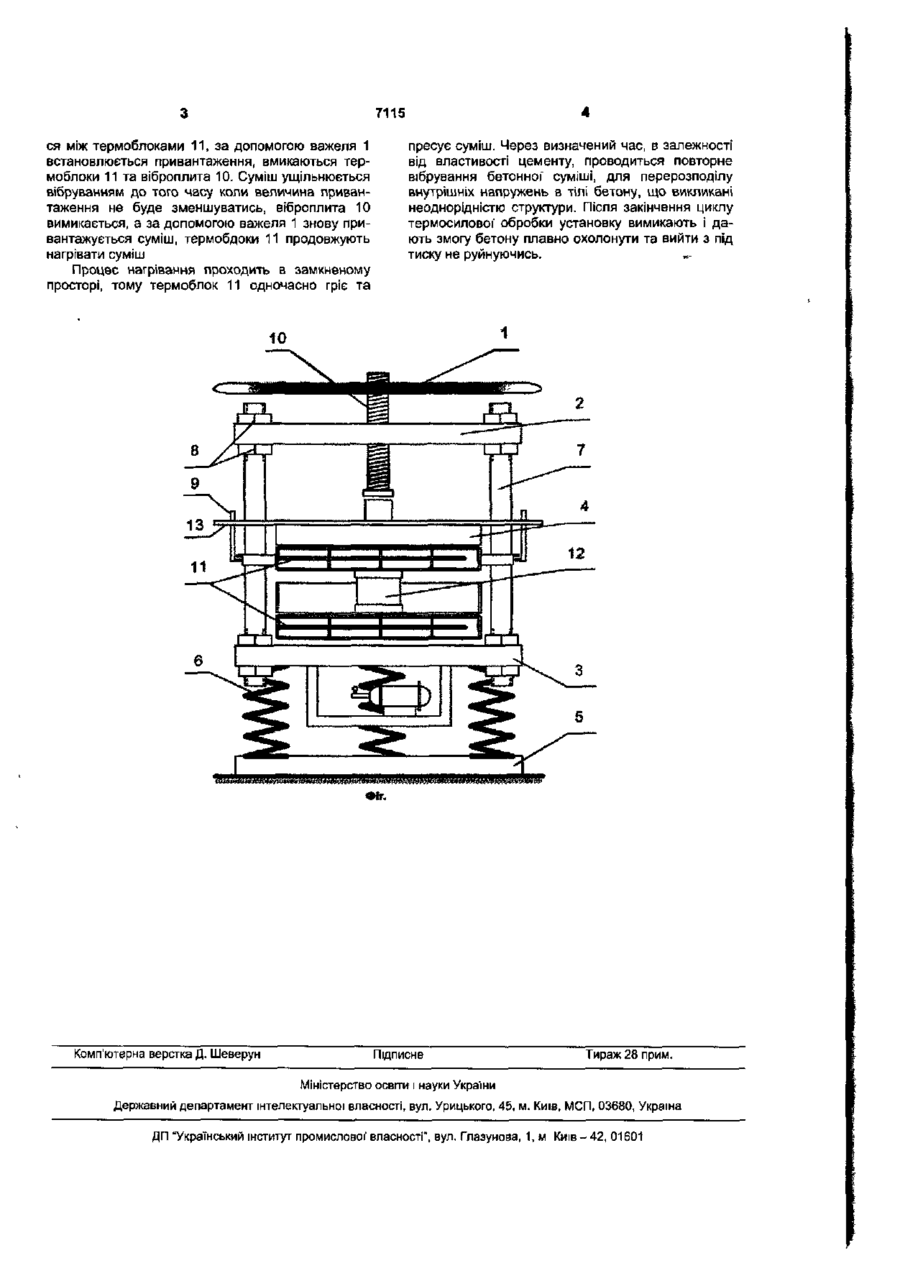

Пакетна вібротермосилова установка, яка містить основу, рухому плиту, направляючі колон ки, закріплені між віброплитою і верхньою плитою, прес-форму, а також пресувальне обладнання, яка відрізняється тим, що між основою та віброплитою встановлені пружини, а між віброплитою та прес-формою і між прес-формою та рухомою плитою встановлені термоблоки, як пресувальне обладнання використаний шток з важелем, до штока закріплена рухома плита. Корисна модель відноситься до будівництва і може бути використана при виготовленні дрібнорозмірних бетонних виробів Відомий пристій для виробництва дрібнорозмірних бетонних виробів - прес для пресування з пастоподібної маси [див авт.св. СССР №1639972, м.кл. В30В11/02, бюл. №13, 1991г.], містить верхню рухому та нижню не рухому траверси, пресформи в вигляді матриці, нижній та верхній пуансони, фільтруючі елементи, пристрій для завантаження пастоподібної маси в матриці. Недоліком цього пристрою є низька якість виробів. Найбільш близький до пристрою, що заявляється є пристрій для вібраційного пресування [див авт.св. СССР №795970, м.кл. В30В11/02, бюл. №2, 1981 г], містить основу, віброплиту встановлену рухомо відносно основи, верхню плиту, рухому плиту з закріпленим на ній верхнім пуансоном, привід для їх переміщення, а також прес-форму, змонтовану на віброплиті, нижній пуансон та гідроциліндр для видалення готового виробу із пресформи, направляючі колонки, закріплені на рухомій плиті, направляючи втулки, змонтовані на прес-формі, а також пружні елементи, встановлені між прес-формою та віброплитою, при цьому нижній пуансон змонтований на шток гідроциліндра (в подальшому обладнання, як пресувальне) з можливістю переміщення відносно останнього та фіксації відносно віброплити. Недоліком пристрою для вібраційного пресування є низька якість виробів. В основу корисної моделі поставлена задача створення пакетної вібротермосилової установки, в якій за рахунок введення нових елементів досягається можливість чинити взаємоузгоджений вплив вібрації, температури та тиску, за рахунок чого виключається можливість деструкційних процесів в бетоні від його усадки та набухання в період тверднення, що призводить до підвищення якість бетонних виробів. Поставлена задача вирішується тим, що в установці, яка містить основу, рухому плиту, направляючі колонки закріплені між віброплитою і верхньою плитою, прес-форму, а також обладнання, як пресувальне між основою та в/броплитою встановлені пружини, а між віброплитою та пресформою і між прес-формою та рухомою плитою встановлені термоблоки, в якості обладнання, як пресувальне використаний шток з важелем, до штока закріплена рухома плита. Установка складається з основи 5, віброплити З, між якими закріплені пружини 6. Між віброплитою 3 та верхньою плитою 2 закріплені направляючі колонки 7 за допомогою гайок 8. В центрі верхньої плити 2 зроблений отвір з різьбою для закріплення та переміщення обладнання, як пресувальне, яке складається з важеля 1 та штока 10. Шток 10 з'єднаний з рухомою плитою 4 для розподілення тиску на всю поверхню термоблока 11. Між термоблоками розташовані прес-форми.12. Арматура 13 та 9 з'єднана з рухомою плитою 4. Установка працює наступним чином - у пресформу 12 заливається бетонна суміш і поміщаєть 7115 пресує суміш. Через визначений час, в залежності від властивості цементу, проводиться повторне вібрування бетонної" суміші, для перерозподілу внутрішніх напружень в тілі бетону, що викликані неоднорідністю структури. Після закінчення циклу термосилової' обробки установку вимикають і дають змогу бетону плавно охолонути та вийти з під тиску не руйнуючись. ся між термоблоками 11, за допомогою важеля 1 встановлюється привантаження, вмикаються термоблоки 11 та віброплита 10. Суміш ущільнюється вібруванням до того часу коли величина привантаження не буде зменшуватись, віброплита 10 вимикається, а за допомогою важеля 1 знову привантажується суміш, термобдоки 11 продовжують нагрівати суміш Процес нагрівання проходить в замкненому просторі, тому термоблок 11 одночасно гріє та ФІГ. Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Киїе, МСП, 03680, Україна ДП "Український інститут промислової1 власності", вул. Глазунова, 1, м Київ-42, 01601
