Установка для формування дисперсних сумішей

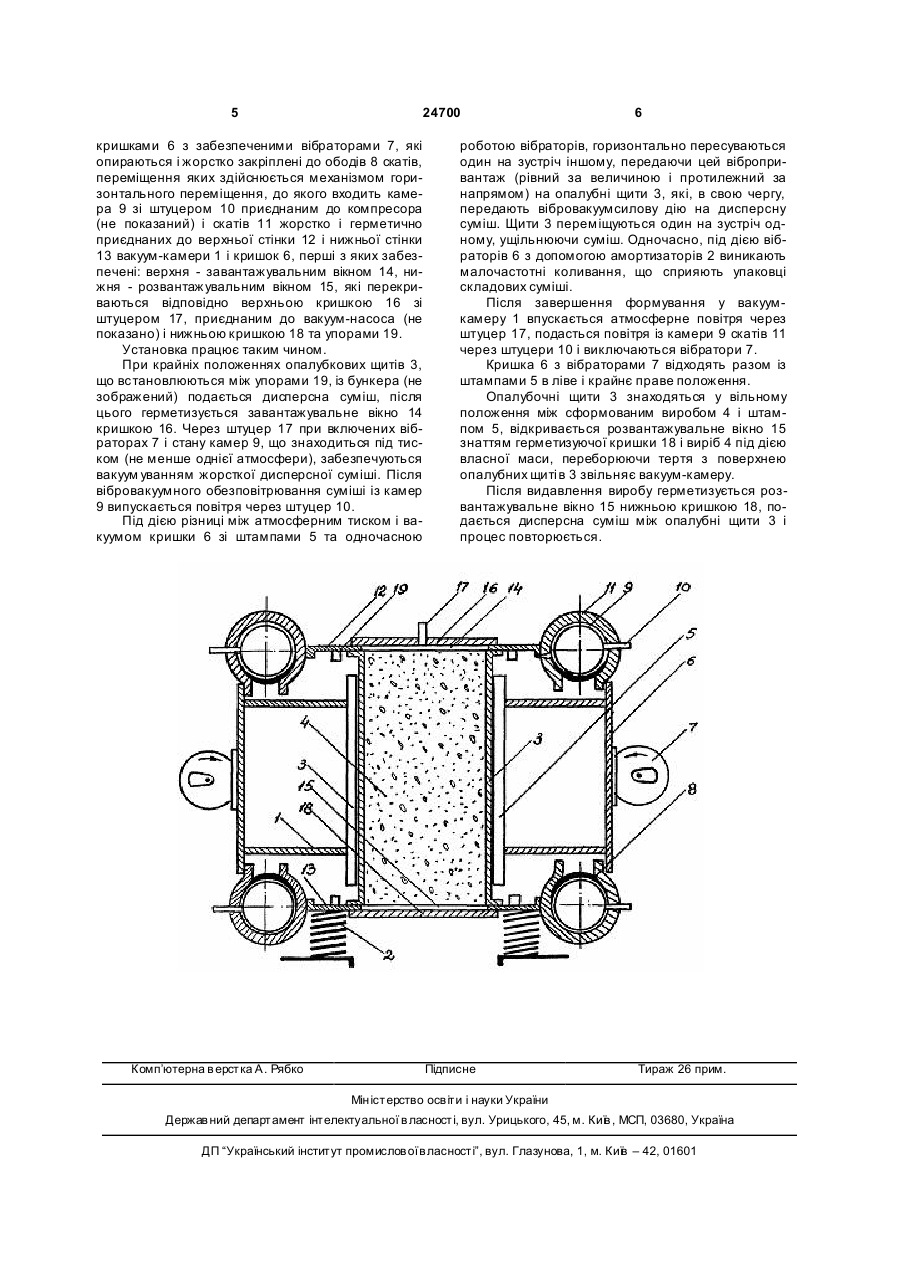

1. Установка для формування дисперсних сумішей, що містить вакуум-камеру, віброплощадку, штамп і механізм його переміщення, яка відрізняється тим, що вертикально жорстко закріплені до штампів опалубкові щити, розміщені у вакуумкамері, установленій на амортизаторах і забезпе 3 24700 Задачею корисної моделі є удосконалення конструкції установки та підвищення якості виробів. Задача вирішується тим, що вертикально і жорстко закріплені до штампу опалубкові щити, розміщені у вакуум-камері, установленій на амортизаторах і забезпеченій верхнім завантажувальним вікном з герметизуючою його верхньою кришкою зі штуцером та нижнім розвантажувальним вікном, забезпеченим герметизуючою нижньою кришкою, при цьому верхня і нижня стінки вакуум-камери з внутрішньої сторони забезпечені упорами, які обмежують горизонтальне переміщення опалубкових щитів, а на кришках механізмів горизонтального переміщення, які жорстко з'єднані зі штампами, центрально і жорстко установлені вібратори. Кількість механізмів горизонтального переміщення є парною, а їх скати - жорстко закріплені до корпуса вакуум-камери і кришок з вібраторами. Конструктивне рішення установки для формування дисперсних сумішей забезпечує наявність ряду суттєви х відмінностей у порівнянні з аналогами. 1. Суттєва відмінність заміною частини ознак новими:... вертикально і жорстко закріплені до штампів опалубкові щити розміщені у вакуумкамері. Формування виробу забезпечується між опалубковими щитами горизонтальною дією привантажа від штампів, на яких вони закріплені, та вібрації у вакуум-камері. Таким чином виріб формується не в формі з насадкою, а між інвентарними опалубкованими щитами багаторазового використання, розмір виробу не залежить від внутрішнього діаметра скату, відпала необхідність видалення форми з відформованим виробом і в самих формах і насадках, так як щити в своїх крайніх положеннях обмежують об'єм дисперсної суміші, необхідної для формування виробу. 2. Суттєва відмінність за рахунок введення нових ознак:... вакуум-камері... забезпечені верхнім завантажувальним вікном з герметизуючою його верхньою кришкою зі штуцером та нижнім розвантажувальним вікном забезпеченим герметизуючою нижньою кришкою. Наявність завантажувального і розвантажувального вікон з герметизуючими їх кришками вирішує проблему спрощеної подачі (наприклад, з бункера) дисперсної суміші між опалубкові щити і видалення (наприклад, на транспортер) відформованих виробів, які формуються з жорстких і особливо жорстких сумішей і після формування забезпеченої потрібної міцності. Для з'єднання вакуум-камери з вакуумнасосом верхня кришка для герметизації верхнього вікна забезпечена штуцером, який може бути установлений в будь-якому другому місці, з якого забезпечуються видалення повітря(вакуум ування) не тільки з об'єму зайнятого сумішшю, але і з об'єму між опалубковими щитами і кришками механізмів горизонтального переміщення, які забезпечені вібраторами. 3. Суттєва відмінність за рахунок введення нової ознаки:... верхня і нижня стінки вакуум-камери з внутрішньої сторони забезпечені упорами, які 4 обмежують горизонтальне переміщення опалубкових щи тів. Упори обмежують переміщення опалубкових щитів, які, в свою чергу, обмежують об'єм для дисперсної суміші з якої формується конкретний виріб відповідних розмірів. В окремих випадках товщину виробу можна регулювати тиском в камерах скатів. Перенос штампів і жорстко закріплених опалубкових щитів виключається тим, що атмосферний тиск (при наявності вакууму в вакуум-камері) рівномірний і його дія на штампи зустрічна. Крім цього опалубкові щити по периметру забезпечені ребрами жорстко закріпленими під прямим кутом. Таким чином, опалубковий щит зі штампом працює як поршень. 4. Суттєва відмінність за рахунок використання більш конкретної ознаки в якості загальноприйнятої:... на кришках механізмів горизонтального переміщення центрально і жорстко установленні вібратори. На відміну від найближчого аналога та аналогів, де передбачений один механізм вертикального переміщення і один вібратор вертикальних коливань, установка забезпечена парною кількістю механізмів горизонтального переміщення, скати жорстко кріпляться до стінок вакуумної камери і кришок з вібраторами, тому їх горизонтальна направленість коливань діє на дисперсну суміш з двох сторін зустрічне, а маса суміші, опалубкових щитів і т.і. не впливає на амплітуду ци х коливань по всій висоті виробу, що і забезпечує однакову його щільність Рівномірний розподіл щільності виробу по товщині забезпечує формування його в вертикальному положенні двома штампами, які діють один одному на зустріч з однаковою інтенсивністю тиску на безповітряну суміш рівному різниці атмосферного тиску і вакууму в вакуум-камері (за відрахуванням затрат на тертя) в сполученні з зустрічними вібраційними коливаннями. 5. Суттєва відмінність за рахунок використання нового взаємоположення ознак:... кількість механізмів горизонтального переміщення є парною, а їх скати жорстко закріплені до корпуса вакуумкамери і кришок з вібраторами. Кількість механізмів горизонтального переміщення визначається розмірами виробу. Скати жорстко закріплюються до стінок вакуум-камери і кришок з вібраторами, тому вони не впливають на довжину і ширину виробу. Крім функції горизонтального переміщення і герметизації вакуум-камери, скат з камерою працюють як амортизатори. Ме ханізмами повернення опалубкових щитів до упорів є ті ж парні механізми горизонтального переміщення штампів. 6. Суттєва відмінність за рахунок типів зв'язку і взаємодії між ознаками приведеними в пп.1-5. На фігурі приведена установка для формування виробів в розрізі. Установка складається з вакуум-камери 1 розміщеної на амортизаторах 2, в якій установлені опалубкові щити 3, між якими формується виріб 4 і які горизонтально переміщуються штампами 5, до яких вони прикріплені. Штампи жорстко з'єднані з 5 24700 кришками 6 з забезпеченими вібраторами 7, які опираються і жорстко закріплені до ободів 8 скатів, переміщення яких здійснюється механізмом горизонтального переміщення, до якого входить камера 9 зі штуцером 10 приєднаним до компресора (не показаний) і скатів 11 жорстко і герметично приєднаних до верхньої стінки 12 і нижньої стінки 13 вакуум-камери 1 і кришок 6, перші з яких забезпечені: верхня - завантажувальним вікном 14, нижня - розвантажувальним вікном 15, які перекриваються відповідно верхньою кришкою 16 зі штуцером 17, приєднаним до вакуум-насоса (не показано) і нижньою кришкою 18 та упорами 19. Установка працює таким чином. При крайніх положеннях опалубкових щитів 3, що встановлюються між упорами 19, із бункера (не зображений) подається дисперсна суміш, після цього герметизується завантажувальне вікно 14 кришкою 16. Через штуцер 17 при включених вібраторах 7 і стану камер 9, що знаходиться під тиском (не менше однієї атмосфери), забезпечуються вакуум уванням жорсткої дисперсної суміші. Після вібровакуумного обезповітрювання суміші із камер 9 випускається повітря через штуцер 10. Під дією різниці між атмосферним тиском і вакуумом кришки 6 зі штампами 5 та одночасною Комп’ютерна в ерстка А. Рябко 6 роботою вібраторів, горизонтально пересуваються один на зустріч іншому, передаючи цей вібропривантаж (рівний за величиною і протилежний за напрямом) на опалубні щити 3, які, в свою чергу, передають вібровакуумсилову дію на дисперсну суміш. Щити 3 переміщуються один на зустріч одному, ущільнюючи суміш. Одночасно, під дією вібраторів 6 з допомогою амортизаторів 2 виникають малочастотні коливання, що сприяють упаковці складових суміші. Після завершення формування у вакуумкамеру 1 впускається атмосферне повітря через штуцер 17, подасться повітря із камери 9 скатів 11 через штуцери 10 і виключаються вібратори 7. Кришка 6 з вібраторами 7 відходять разом із штампами 5 в ліве і крайнє праве положення. Опалубочні щити 3 знаходяться у вільному положення між сформованим виробом 4 і штампом 5, відкривається розвантажувальне вікно 15 знаттям герметизуючої кришки 18 і виріб 4 під дією власної маси, переборюючи тертя з поверхнею опалубних щиті в 3 звільняє вакуум-камеру. Після видавлення виробу герметизується розвантажувальне вікно 15 нижньою кришкою 18, подається дисперсна суміш між опалубні щити 3 і процес повторюється. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
