Пристрій для обдирання та подрібнення зерна
Номер патенту: 23969
Опубліковано: 31.08.1998
Автори: Човча Сергій Віталійович, Іщук Володимир Іванович, Михайловський Юрій Броніславович, Липко Василий Анатольевич
Формула / Реферат
1. Устройство для обдирки и измельчения зерна, содержащее статор с ребристой вставкой и ротор в виде крыльчатки, отличающееся тем, что ребристая вставка выполнена с формой ребра, образованного катетами прямоугольного треугольника, один из катетов которого расположен радиально.
2. Устройство поп.1, отличающееся тем, что ротор выполнен реверсивным, а крыльчатка снабжена загибами под углом к ее радиусу.
Текст

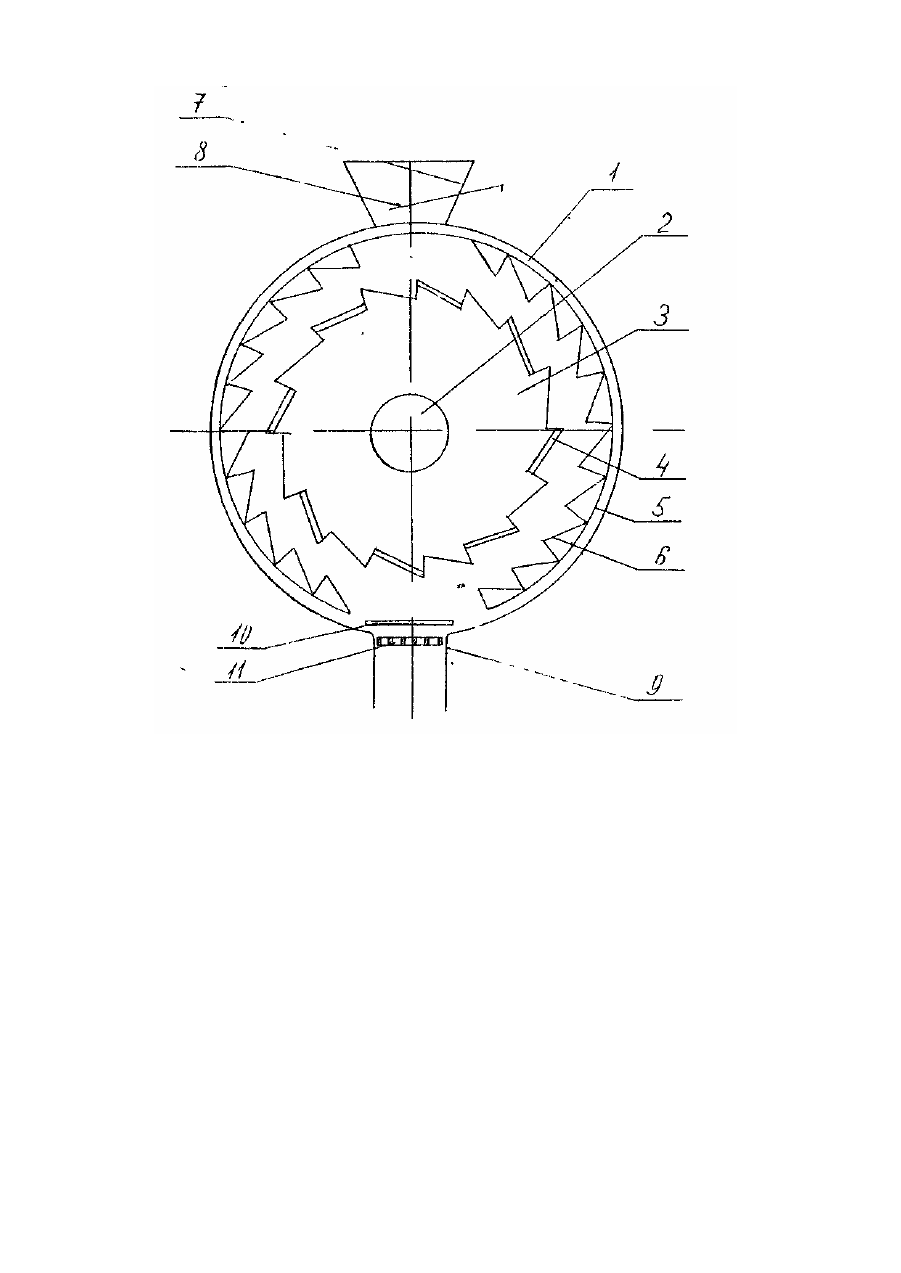

Изобретение относится к мукомольной промышленности, а именно к оборудованию для обдирки и измельчения зерен сельскохозяйственных культур. Наиболее близким к заявленному является устройство, включающее в себя корпус, в котором на горизонтальном валу установлен крыльчатый ротор, статор с ребристой оболочкой, загрузочный и выгрузочный патрубки, снабженные заслонками [1]. Недостатком является неизменяемая частота вращения ротора и нерегулируемая величина помола зерна. Цель изобретения - создание устройства для улучшения качества помола и увеличения количества размеров фракций зерна. Поставленная цель достигается тем, что в устройстве для измельчения и обдирки зерновых продуктов, содержащим статор с ребристой вставкой и ротор в виде крыльчатки, с формой ребра образовано катетами прямоугольного треугольника, один из катетов которого расположен радиально, ротор выполнен реверсивным, а крыльчатка снабжена загибами под углом к ее радиусу. На чертеже изображено устройство для обдирки и измельчения зерна, разрез, Устройство содержит корпус 1, в котором на горизонтальном валу 2 установлен ротор 3 в виде крыльчатки 3 с загибами 4, статор 5 с ребристой поверхностью 6, разгрузочный патрубок 7, имеющий заслонку 8 и выгрузочный патрубок 9, имеющий заслонку 10 и решето 11. Устройство работает следующим образом. Для получения крупы, осыпки ротор должен вращаться по часовой стрелке. Зерно загружается в бункер 7, запускается двигатель, открывается заслонка 8 и зерно попадает на загиба 4 крыльчатки 3, отбрасываясь на ребристую вставку 6 статора 5, Так как загибы 4 расположены под углом к радиусу, а ребристая вставка 6 выполнена с формой ребра образованного катетами прямоугольного треугольника, один из катетов которого расположен радиально, то угол набега зерна при соударении с статором меньше 90°, что обеспечивает эффект обдирки кожицы зерна. Для получения муки ротор должен вращаться против часовой стрелки. При этом угол набега зерна при соударении со статором 5 равен 90°, что обеспечивает эффект расплющивания зерна. Выгрузка выходного продукта регулируется заслонкой 10 выгрузочного патрубка 9. Таким образом, данная конструкция ротора и статора позволяет при изменении скорости и направления вращения ротора производить операции от обдирки зерна до получения муки.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for roughing and refining of grains
Автори англійськоюIschuk Volodymyr Ivanovych, Mykhailovskyi Yurii Bronislavovych, Lypko Vasylyi Anatoliievych, Chovcha Serhii Vitaliiovych
Назва патенту російськоюУстройство для обдирки и измельчения зерен
Автори російськоюИщук Владимир Иванович, Михайловский Юрий Брониславович, Липко Василий Анатольевич, Човча Сергей Витальевич
МПК / Мітки
МПК: B02C 13/02
Мітки: зерна, пристрій, подрібнення, обдирання
