Регульований трансформатор

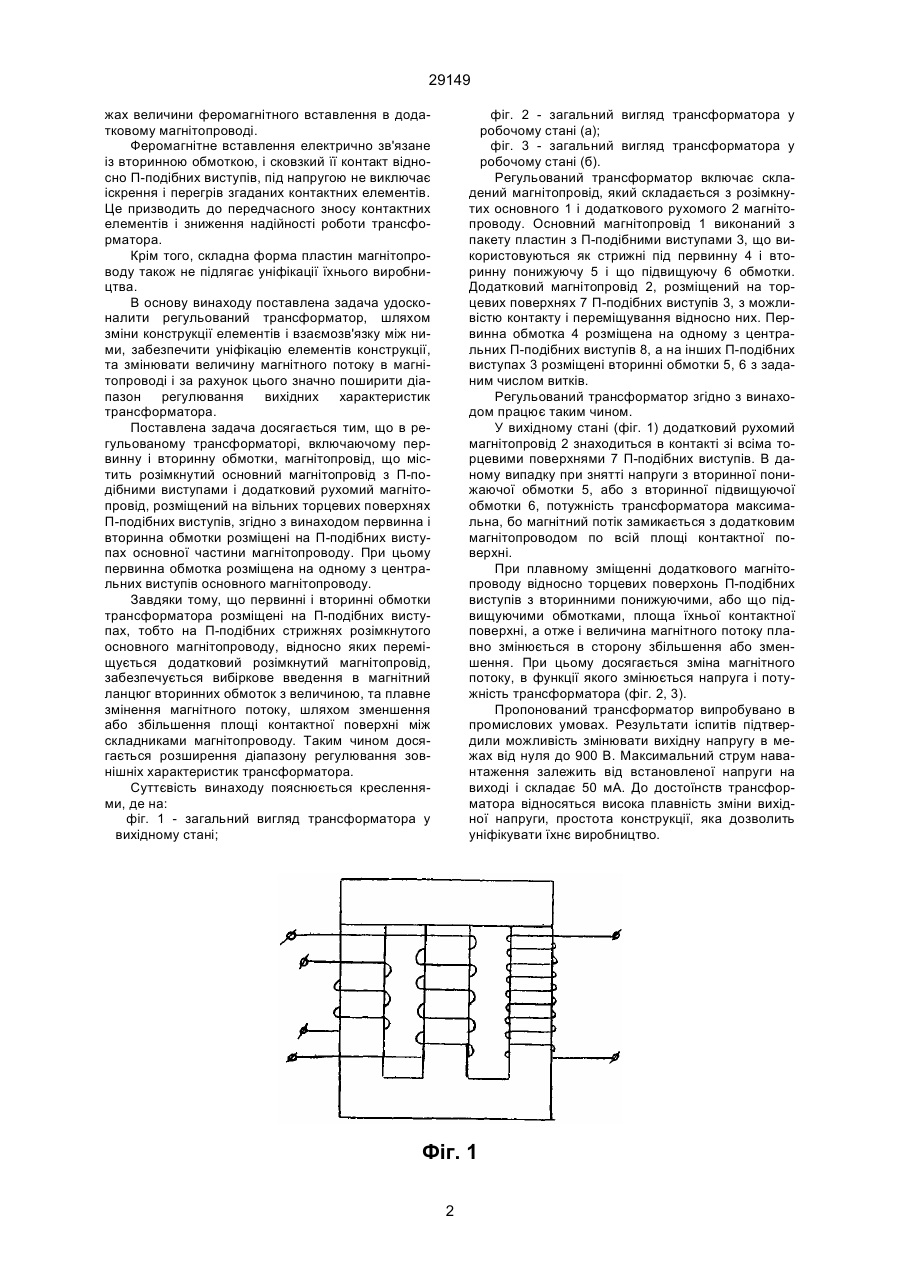

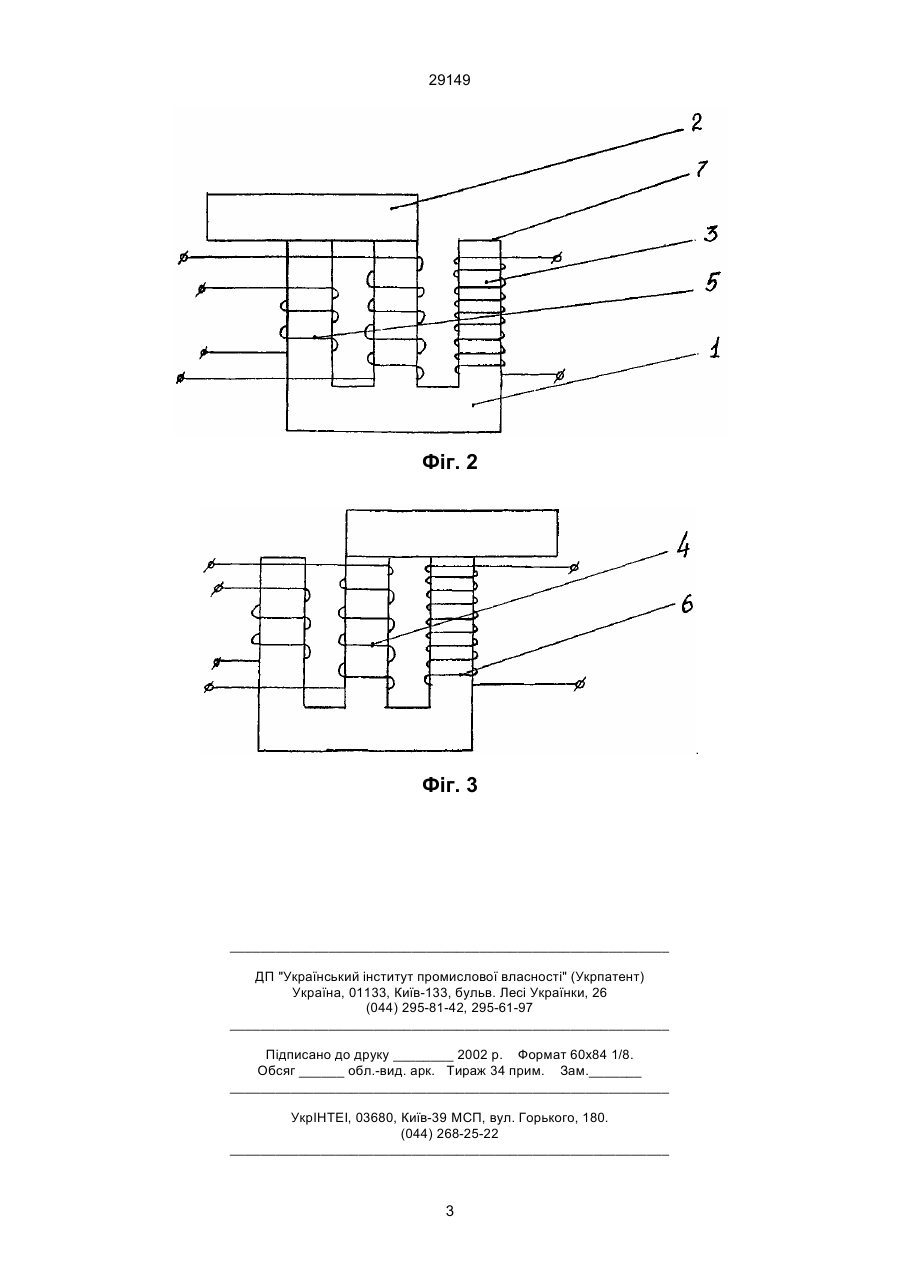

1. Регульований трансформатор, який включає, первинну і вторинну обмотки, магнітопровід, що містить розімкнутий основний магнітопровід з 29149 жах величини феромагнітного вставлення в додатковому магнітопроводі. Феромагнітне вставлення електрично зв'язане із вторинною обмоткою, і сковзкий її контакт відносно П-подібних виступів, під напругою не виключає іскрення і перегрів згаданих контактних елементів. Це призводить до передчасного зносу контактних елементів і зниження надійності роботи трансформатора. Крім того, складна форма пластин магнітопроводу також не підлягає уніфікації їхнього виробництва. В основу винаходу поставлена задача удосконалити регульований трансформатор, шляхом зміни конструкції елементів і взаємозв'язку між ними, забезпечити уніфікацію елементів конструкції, та змінювати величину магнітного потоку в магнітопроводі і за рахунок цього значно поширити діапазон регулювання вихідних характеристик трансформатора. Поставлена задача досягається тим, що в регульованому трансформаторі, включаючому первинну і вторинну обмотки, магнітопровід, що містить розімкнутий основний магнітопровід з П-подібними виступами і додатковий рухомий магнітопровід, розміщений на вільних торцевих поверхнях П-подібних виступів, згідно з винаходом первинна і вторинна обмотки розміщені на П-подібних виступах основної частини магнітопроводу. При цьому первинна обмотка розміщена на одному з центральних виступів основного магнітопроводу. Завдяки тому, що первинні і вторинні обмотки трансформатора розміщені на П-подібних виступах, тобто на П-подібних стрижнях розімкнутого основного магнітопроводу, відносно яких переміщується додатковий розімкнутий магнітопровід, забезпечується вибіркове введення в магнітний ланцюг вторинних обмоток з величиною, та плавне змінення магнітного потоку, шляхом зменшення або збільшення площі контактної поверхні між складниками магнітопроводу. Таким чином досягається розширення діапазону регулювання зовнішніх характеристик трансформатора. Суттєвість винаходу пояснюється кресленнями, де на: фіг. 1 - загальний вигляд трансформатора у вихідному стані; фіг. 2 - загальний вигляд трансформатора у робочому стані (а); фіг. 3 - загальний вигляд трансформатора у робочому стані (б). Регульований трансформатор включає складений магнітопровід, який складається з розімкнутих основного 1 і додаткового рухомого 2 магнітопроводу. Основний магнітопровід 1 виконаний з пакету пластин з П-подібними виступами 3, що використовуються як стрижні під первинну 4 і вторинну понижуючу 5 і що підвищуючу 6 обмотки. Додатковий магнітопровід 2, розміщений на торцевих поверхнях 7 П-подібних виступів 3, з можливістю контакту і переміщування відносно них. Первинна обмотка 4 розміщена на одному з центральних П-подібних виступів 8, а на інших П-подібних виступах 3 розміщені вторинні обмотки 5, 6 з заданим числом витків. Регульований трансформатор згідно з винаходом працює таким чином. У вихідному стані (фіг. 1) додатковий рухомий магнітопровід 2 знаходиться в контакті зі всіма торцевими поверхнями 7 П-подібних виступів. В даному випадку при знятті напруги з вторинної понижаючої обмотки 5, або з вторинної підвищуючої обмотки 6, потужність трансформатора максимальна, бо магнітний потік замикається з додатковим магнітопроводом по всій площі контактної поверхні. При плавному зміщенні додаткового магнітопроводу відносно торцевих поверхонь П-подібних виступів з вторинними понижуючими, або що підвищуючими обмотками, площа їхньої контактної поверхні, а отже і величина магнітного потоку плавно змінюється в сторону збільшення або зменшення. При цьому досягається зміна магнітного потоку, в функції якого змінюється напруга і потужність трансформатора (фіг. 2, 3). Пропонований трансформатор випробувано в промислових умовах. Результати іспитів підтвердили можливість змінювати вихідну напругу в межах від нуля до 900 В. Максимальний струм навантаження залежить від встановленої напруги на виході і складає 50 мА. До достоїнств трансформатора відносяться висока плавність зміни вихідної напруги, простота конструкції, яка дозволить уніфікувати їхнє виробництво. Фіг. 1 2 29149 Фіг. 2 . Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
