Регульований трансформатор для зварювання

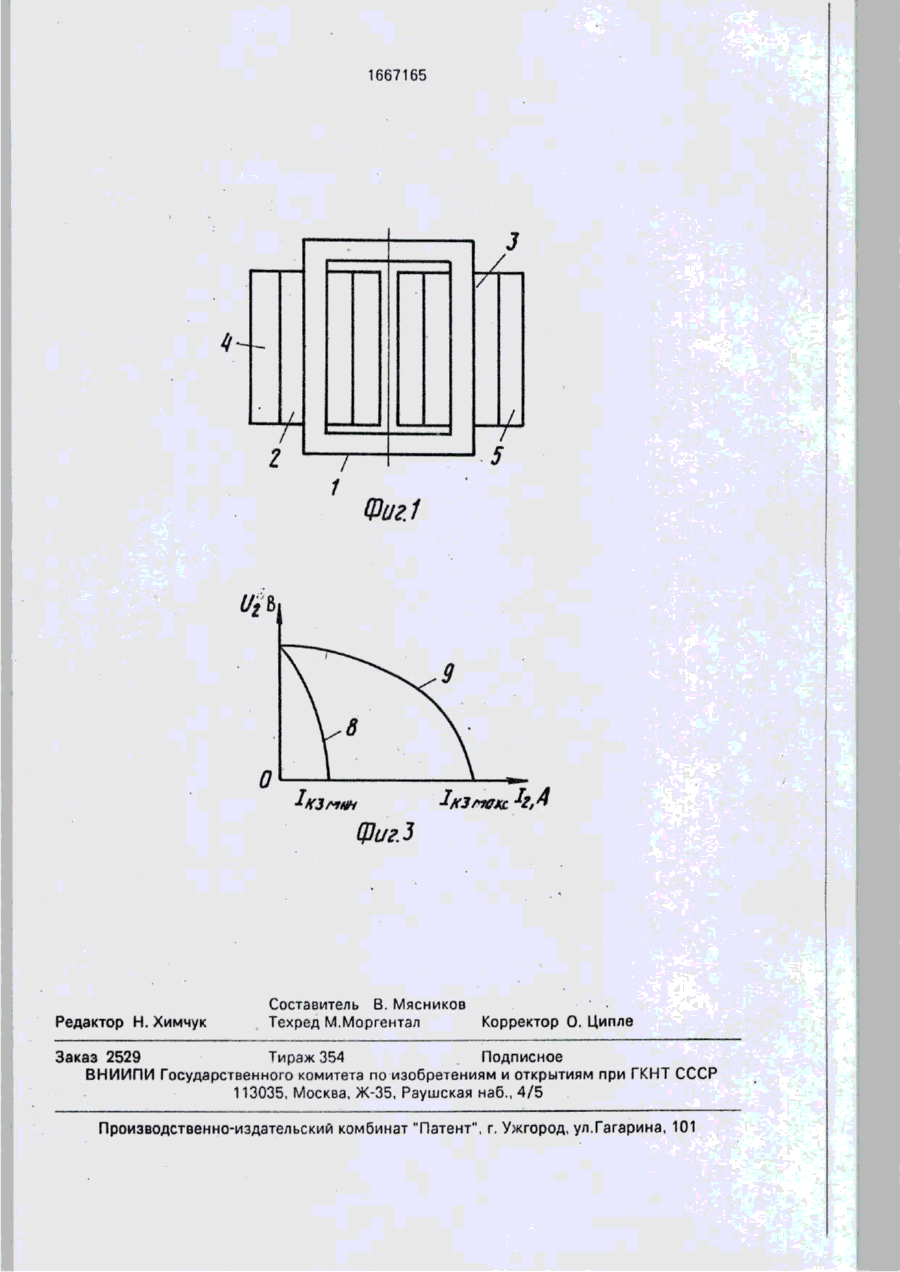

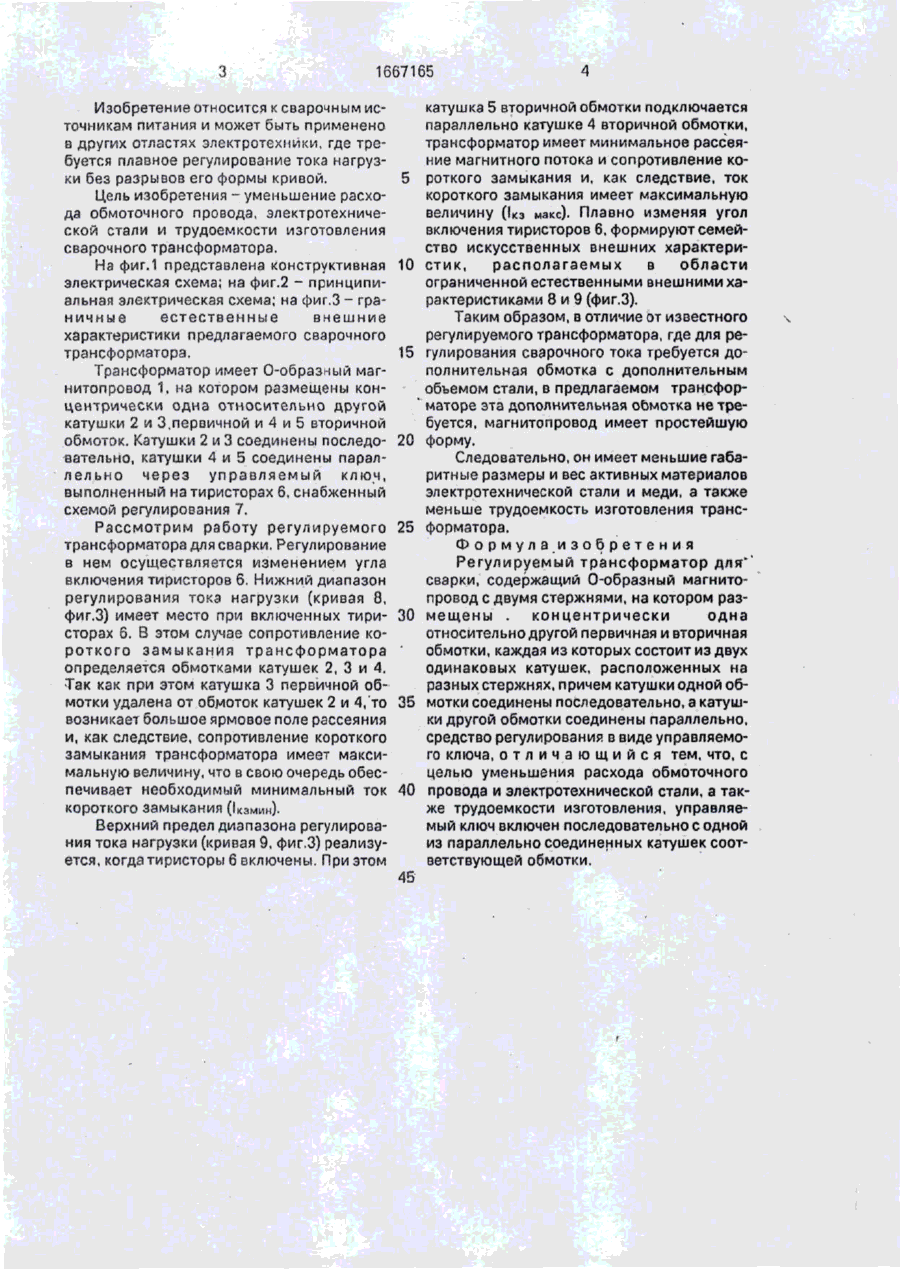

Изобретение относится к электротехнике, в частности к сварочным источникам питания. Целью изобретения является уменьшение расхода материала. Трансформатор содержит магнитопровод 1 с расположенными на нем концентрически катушками 2 и 3 первичной обмотки и катушками 4 и 5 вторичной обмотки. Катушки 4 и 5 соединены между собой параллельно через управляемый ключ 6, снабженный схемой регулирования 7, Катушки 2 и 3 соединены последовательно между собой. 3 ил. ON ON ел > Фиг. 2 1667165 Изобретение относится к сварочным источникам питания и может быть применено в других отластях электротехники, где требуется плавное регулирование тока нагрузки без разрывов его формы кривой. Цель изобретения - уменьшение расхода обмоточного провода, электротехнической стали и трудоемкости изготовления сварочного трансформатора. На фиг.1 представлена конструктивная электрическая схема; на фиг.2 - принципиальная электрическая схема; на фиг.З - граничные естественные внешние характеристики предлагаемого сварочного трансформатора. Трансформатор имеет 0-образный магнитопровод 1, на котором размещены концентрически одна относительно другой катушки 2 и 3,первичной и 4 и 5 вторичной обмоток. Катушки 2 и 3 соединены последовательно, катушки 4 и 5 соединены параллельно через управляемый ключ, выполненный на тиристорах 6, снабженный схемой регулирования 7. Рассмотрим работу регулируемого трансформатора для сварки. Регулирование в нем осуществляется изменением угла включения тиристоров 6. Нижний диапазон регулирования тока нагрузки (кривая 8, фиг.З) имеет место при включенных тиристорах 6. В этом случае сопротивление короткого замыкания трансформатора определяется обмотками катушек 2, 3 и 4. Так как при этом катушка 3 первичной обмотки удалена от обмоток катушек 2 и 4, то возникает большое ярмовое поле рассеяния и, как следствие, сопротивление короткого замыкания трансформатора имеет максимальную величину, что в свою очередь обеспечивает необходимый минимальный ток короткого замыкания (Ікзмин). Верхний предел диапазона регулирования тока нагрузки (кривая 9, фиг.З) реализуется, когда тиристоры 6 включены. При этом 10 15 20 25 30 35 40 45 катушка 5 вторичной обмотки подключается параллельно катушке 4 вторичной обмотки, трансформатор имеет минимальное рассеяние магнитного потока и сопротивление короткого замыкания и, как следствие, ток короткого замыкания имеет максимальную величину (1кэ макс). Плавно изменяя угол включения тиристоров 6, формируют семейство искусственных внешних характеристик, располагаемых в области ограниченной естественными внешними характеристиками 8 и 9 (фиг.З). Таким образом, в отличие от известного регулируемого трансформатора, где для регулирования сварочного тока требуется дополнительная обмотка с дополнительным объемом стали, в предлагаемом трансформаторе эта дополнительная оЬмотка не требуется, магнитопровод имеет простейшую форму. Следовательно, он имеет меньшие габаритные размеры и вес активных материалов электротехнической стали и меди, а также меньше трудоемкость изготовления трансформатора. Формулаизобретения Регулируемый трансформатор для*" сварки, содержащий 0-образный магнитопровод с двумя стержнями, на котором размещены . концентрически одна относительно другой первичная и вторичная обмотки, каждая из которых состоит из двух одинаковых катушек, расположенных на разных стержнях, причем катушки одной обмотки соединены последовательно, а катушки другой обмотки соединены параллельно, средство регулирования в виде управляемого ключа, о т л и ч а ю щ и й с я тем, что, с целью уменьшения расхода обмоточного провода и электротехнической стали, а также трудоемкости изготовления, управляемый ключ включен последовательно с одной из параллельно соединенных катушек соответствующей обмотки. 1667165 7 7 Шиг.1 ф о Щ иг. З Редактор Н. Химчук Составитель В, Мясников Техред М.Моргентал Корректор О. Ципле Заказ 2529 Тираж 354 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
