Оптико-кодовий пристрій для обмеження доступу і кількості проходів на об’єкт

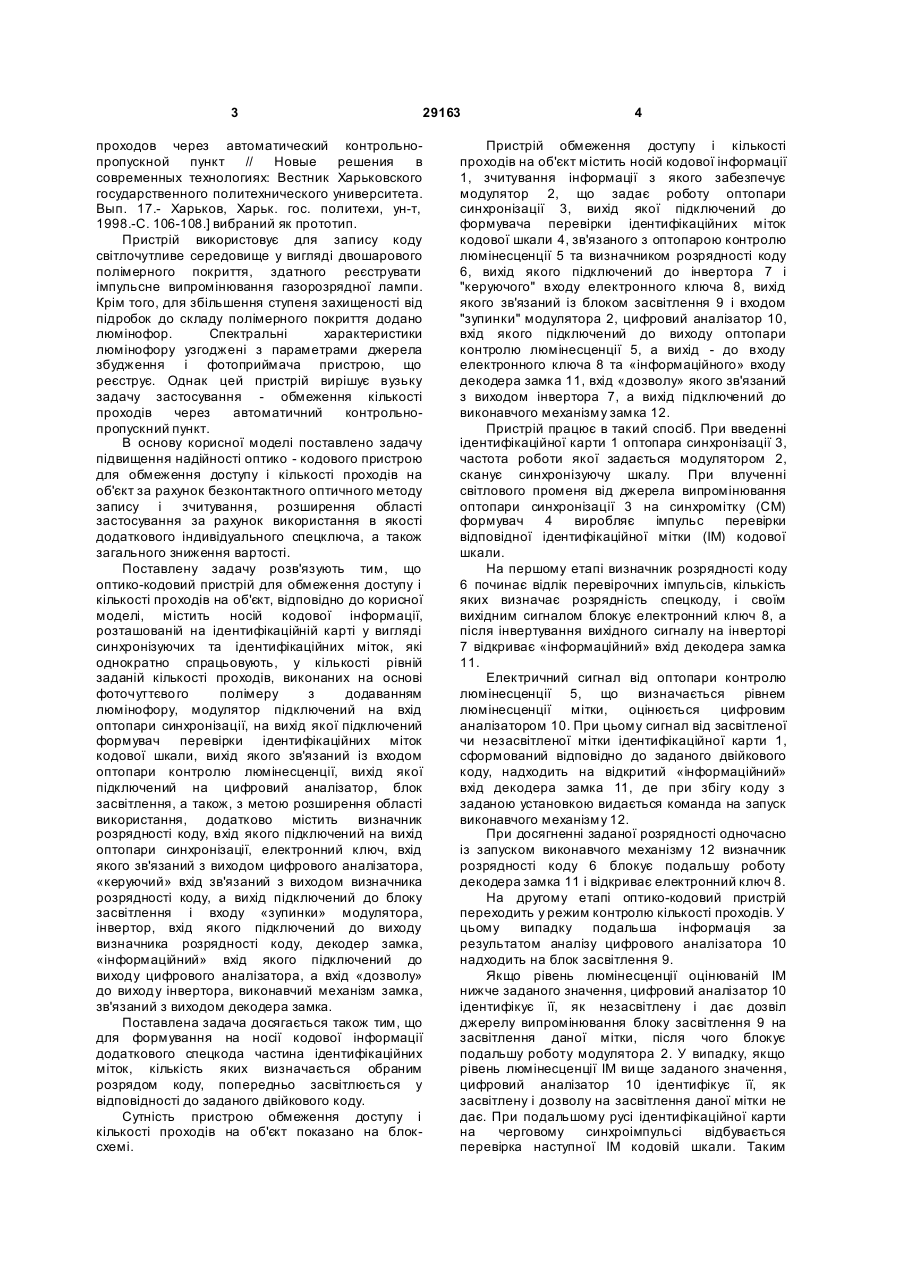

1. Оптико-кодовий пристрій для обмеження доступ у і кількості проходів на об'єкт, що містить носій кодової інформації, розташований на ідентифікаційній карті у ви гляді синхронізуючих та ідентифікаційних міток, які однократно спрацьовують, у кількості, що дорівнює заданій кількості проходів, виконаних на основі фоточутли вого полімеру з додаванням люмінофору, модулятор, підключений на вхід оптопари синхронізації, на вихід якої підключений формувач перевірки ідентифікаційних міток кодової шкали, вихід якого зв'язаний із входом оптопари контролю люмінесценції, вихід якої U 1 3 29163 проходов через автоматический контрольнопропускной пункт // Новые решения в современных технологиях: Вестник Харьковского государственного политехнического университета. Вып. 17.- Харьков, Харьк. гос. политехи, ун-т, 1998.-С. 106-108.] вибраний як прототип. Пристрій використовує для запису коду світлочутливе середовище у вигляді двошарового полімерного покриття, здатного реєструвати імпульсне випромінювання газорозрядної лампи. Крім того, для збільшення ступеня захищеності від підробок до складу полімерного покриття додано люмінофор. Спектральні характеристики люмінофору узгоджені з параметрами джерела збудження і фотоприймача пристрою, що реєструє. Однак цей пристрій вирішує вузьку задачу застосування - обмеження кількості проходів через автоматичний контрольнопропускний пункт. В основу корисної моделі поставлено задачу підвищення надійності оптико - кодового пристрою для обмеження доступу і кількості проходів на об'єкт за рахунок безконтактного оптичного методу запису і зчитування, розширення області застосування за рахунок використання в якості додаткового індивідуального спецключа, а також загального зниження вартості. Поставлену задачу розв'язують тим, що оптико-кодовий пристрій для обмеження доступу і кількості проходів на об'єкт, відповідно до корисної моделі, містить носій кодової інформації, розташованій на ідентифікаційній карті у вигляді синхронізуючих та ідентифікаційних міток, які однократно спрацьовують, у кількості рівній заданій кількості проходів, виконаних на основі фоточуттєво го полімеру з додаванням люмінофору, модулятор підключений на вхід оптопари синхронізації, на вихід якої підключений формувач перевірки ідентифікаційних міток кодової шкали, вихід якого зв'язаний із входом оптопари контролю люмінесценції, вихід якої підключений на цифровий аналізатор, блок засвітлення, а також, з метою розширення області використання, додатково містить визначник розрядності коду, вхід якого підключений на вихід оптопари синхронізації, електронний ключ, вхід якого зв'язаний з виходом цифрового аналізатора, «керуючий» вхід зв'язаний з виходом визначника розрядності коду, а вихід підключений до блоку засвітлення і входу «зупинки» модулятора, інвертор, вхід якого підключений до виходу визначника розрядності коду, декодер замка, «інформаційний» вхід якого підключений до виходу цифрового аналізатора, а вхід «дозволу» до виходу інвертора, виконавчий механізм замка, зв'язаний з виходом декодера замка. Поставлена задача досягається також тим, що для формування на носії кодової інформації додаткового спецкода частина ідентифікаційних міток, кількість яких визначається обраним розрядом коду, попередньо засвітлюється у відповідності до заданого двійкового коду. Сутність пристрою обмеження доступу і кількості проходів на об'єкт показано на блоксхемі. 4 Пристрій обмеження доступу і кількості проходів на об'єкт містить носій кодової інформації 1, зчитування інформації з якого забезпечує модулятор 2, що задає роботу оптопари синхронізації 3, вихід якої підключений до формувача перевірки ідентифікаційних міток кодової шкали 4, зв'язаного з оптопарою контролю люмінесценції 5 та визначником розрядності коду 6, вихід якого підключений до інвертора 7 і "керуючого" входу електронного ключа 8, вихід якого зв'язаний із блоком засвітлення 9 і входом "зупинки" модулятора 2, цифровий аналізатор 10, вхід якого підключений до виходу оптопари контролю люмінесценції 5, а вихід - до входу електронного ключа 8 та «інформаційного» входу декодера замка 11, вхід «дозволу» якого зв'язаний з виходом інвертора 7, а вихід підключений до виконавчого механізму замка 12. Пристрій працює в такий спосіб. При введенні ідентифікаційної карти 1 оптопара синхронізації 3, частота роботи якої задається модулятором 2, сканує синхронізуючу шкалу. При влученні світлового променя від джерела випромінювання оптопари синхронізації 3 на синхромітку (CM) формувач 4 виробляє імпульс перевірки відповідної ідентифікаційної мітки (ІМ) кодової шкали. На першому етапі визначник розрядності коду 6 починає відлік перевірочних імпульсів, кількість яких визначає розрядність спецкоду, і своїм вихідним сигналом блокує електронний ключ 8, а після інвертування вихідного сигналу на інверторі 7 відкриває «інформаційний» вхід декодера замка 11. Електричний сигнал від оптопари контролю люмінесценції 5, що визначається рівнем люмінесценції мітки, оцінюється цифровим аналізатором 10. При цьому сигнал від засвітленої чи незасвітленої мітки ідентифікаційної карти 1, сформований відповідно до заданого двійкового коду, надходить на відкритий «інформаційний» вхід декодера замка 11, де при збігу коду з заданою установкою видається команда на запуск виконавчого механізму 12. При досягненні заданої розрядності одночасно із запуском виконавчого механізму 12 визначник розрядності коду 6 блокує подальшу роботу декодера замка 11 і відкриває електронний ключ 8. На другому етапі оптико-кодовий пристрій переходить у режим контролю кількості проходів. У цьому випадку подальша інформація за результатом аналізу цифрового аналізатора 10 надходить на блок засвітлення 9. Якщо рівень люмінесценції оцінюваній ІМ нижче заданого значення, цифровий аналізатор 10 ідентифікує її, як незасвітлену і дає дозвіл джерелу випромінювання блоку засвітлення 9 на засвітлення даної мітки, після чого блокує подальшу роботу модулятора 2. У випадку, якщо рівень люмінесценції ІМ ви ще заданого значення, цифровий аналізатор 10 ідентифікує її, як засвітлену і дозволу на засвітлення даної мітки не дає. При подальшому русі ідентифікаційної карти на черговому синхроімпульсі відбувається перевірка наступної ІМ кодовій шкали. Таким 5 29163 чином, при русі карти цифровий аналізатор 10 рахує вже засвітлені мітки і здійснює засвітлення на кодовій шкалі першої, незасвітленої мітки. При цьому, число засвітлених ІМ збільшується на одиницю. У такий спосіб здійснюється контроль заданої кількості проходів. Запропонована корисна модель має розширену область використання і може бути застосована не тільки для обмеження доступу на будь-який об'єкт, у тому числі, готельних і виставочних комплексів, для кредитування послуг метрополітену і т.д., а головна її особливість можливість застосування для режимних об'єктів, зокрема банківських установ. Наприклад, для користувачів депозитаріїв з обмеженим терміном дії, крім вільного відвідування, зручно мати можливість однією і тією же карткою відкривати індивідуальний осередок. 6
