Дворівневий пристрій обмеження доступу

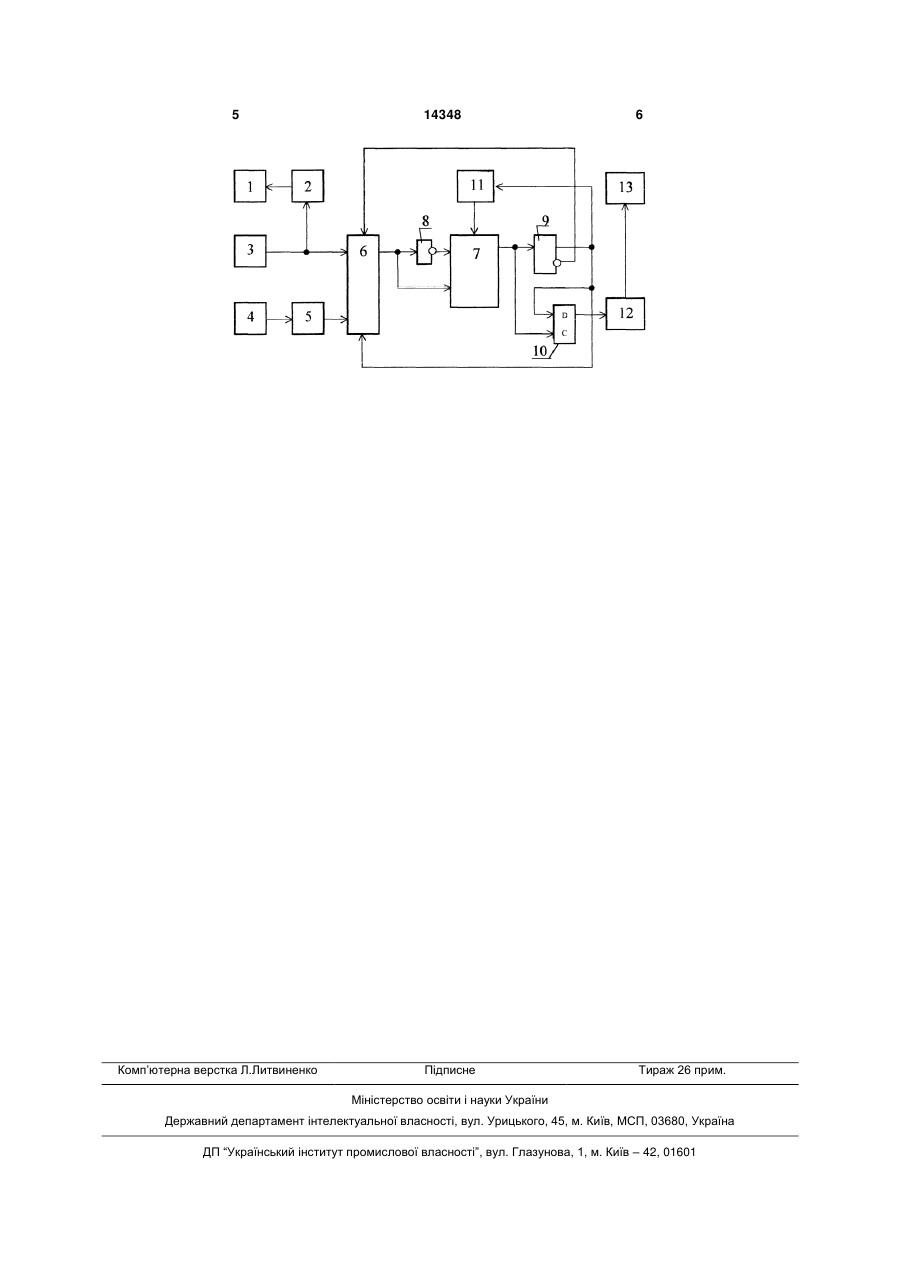

1. Дворівневий пристрій обмеження доступу як на стаціонарні об'єкти, так і на транспортні засоби, наприклад за рахунок блокування центрального замка, що містить блок живлення, 2-кнопковий кодонабирач, блок порівняння, блок керування виконавчого механізму, послідовно з'єднаний з виконавчим механізмом, який відрізняється тим, що він додатково містить комутатор каналів, перший вхід якого з'єднаний з виходом 2-кнопкового кодонабирача, а вихід з'єднаний з першим входом блока порівняння, інвертор, вихід якого зв'язаний з другим входом блока порівняння, а вхід підключе 3 14348 4 ніки забезпечував би високий ступінь безпеки та 1 потрапляє на відкритий вхід комутатора 6 канаодночасно дозволив підвищити зручність користулів, передається на інформаційний вхід блока 7 вача. Поставлену задачу розв'язують тим, що припорівняння і на інвертора 8, з виходу якого - на стрій обмеження доступу, згідно із корисною мокеруючий вхід блока 7 порівняння. Якщо послідовделлю, містить блок живлення, 2-кнопковий ність набору коду дотримується, на виході блока 7 кодонабирач, блок порівняння, блок керування порівняння з'являється високий рівень, що перевиконавчого механізму, послідовно з'єднаний з водить RS-тригер 9 в одиничний стан, у результаті виконавчим механізмом, а також додатково місчого в комутаторі 6 каналів відбувається перемитить комутатор каналів, перший вхід якого з'єднакання входів, блок 7 порівняння переводиться у ний з 2-кнопковим кодонабирачем, а вихід з'єднапервинний стан, а на D-вході D-тригера 10 з'являний з першим входом блока порівняння, інвертор, ється високий рівень. У такий спосіб проходження вихід якого зв'язаний із другим входом блока поріпершого рівня довершено і пристрій готовий для вняння, а вхід підключений до виходу комутатора прийому кодової посилки по другому інфрачервоканалів, фотоприймач, формувач кодових імпульному каналу. При цьому структура набору коду, сів, вхід якого з'єднаний з виходом фотоприймача, кодова комбінація і процедура проходження сига вихід підключений на другий вхід 2-канального налів у пристрої зберігаються. Це означає, що відкомутатора, RS-тригер, вхід якого підключений на носно проста комбінація набирається двічі - на вихід блока порівняння, прямий вихід з'єднаний із стаціонарному 2-кнопковому кодонабирачі 3, і на другим керуючим входом комутатора каналів, а дистанційному інфрачервоному пульті. Після приінверсний вихід - з першим керуючим входом койому кодової посилки на фотоприймачі 4 відбувамутатора каналів, вузол скидання, вхід якого зв'яється посилення і перетворення інфрачервоних заний із прямим виходом RS-тригера, а вихід підксигналів, а у формувачі 5 кодових імпульсів виділючений на третій вхід блока порівняння, Dляються керуючі сигнали для їх подальшої обробтригер, зв'язаний по D-входу з прямим виходом ки в блоці 7 порівняння. При правильному наборі RS-тригера, по С-входу з виходом блока порівнянкоду на виході блока 7 порівняння вдруге з'являня, а вихід підключений на вхід блока керування ється високий рівень, що надходить на С-вхід Dвиконавчого пристрою. тригера 10, а з урахуванням наявності на D-вході Поставлена мета досягається також тим, що високого рівня на виході D-тригера 10 також з'явблок живлення додатково зв'язаний з вузлом запуляється високий рівень, що переводить блок 12 ски, вхід якого з'єднаний з виходом 2-кнопкового керування виконавчого механізму в робочий рекодонабирача. Сутність пристрою обмеження досжим і видає сигнал на спрацьовування виконавчотупу, що заявляється, зображена на структурній го механізму 13, що означає закінчення прохосхемі. дження другого рівня. Пристрій обмеження доступу містить блок 1 Якщо код, що набирають, на кожному з двох живлення, входом підключений до вузла 2 запуску, рівнів не збігається зі встановленим у будь-якому вхід якого підключений до виходу 2-кнопкового розряді, то подальша робота блока 7 порівняння кодонабирача 3, послідовно з'єднані фотоприймач забороняється. Наступні натискання кнопок тільки 4 і формувач 5 кодових імпульсів, вихід якого підкзбільшують час невизначеного стану пристрою. лючений на один із входів комутатора 6 каналів, а Повторні спроби можливі тільки після скінчення його інший вхід зв'язаний з виходом 2-кнопкового часу затримки, передбаченої в блоці 1 живлення. кодонабирача 3. Вихід комутатора 6 каналів підкУ такий спосіб високий ступінь безпеки і надійлючений до одного з входів блока 7 порівняння, а ність забезпечені введенням двох рівнів захисту через інвертор 8 до іншого входу блока 7 порівпо двох незалежних каналах прийому-передачі, няння. Вихід блока 7 порівняння підключений на можливістю зміни черговості проходження кодової вхід RS-тригера 9, прямий вихід якого зв'язаний з комбінації, наприклад, для транспортного засобу D-входом D-тригера 10, одним з керуючих входів при відкриванні дверей першим використовується комутатора 6 каналів і входом вузла скидання 11, дистанційний інфрачервоний канал, а для зняття вихід якого з'єднаний із входом скидання блоку 7 блокування стартера - набирання коду на панелі порівняння, а інверсний вихід підключений на інприладів. ший керуючий вхід комутатора 6 каналів. Вихід Зручність користувача забезпечується єдиним блока 7 порівняння також підключений на С-вхід конструктивним виконанням кодового вузла, на D-тригера 10, вихід якого з'єднаний із входом блоякому поєднані функції приймача інфрачервоних ка 12 керування виконавчого механізму, що зв'ясигналів, кодонабирача з довільним позиційним заний з виконавчим механізмом 13. розташуванням кнопок, і вмикання живлення приПульт працює таким чином. строю, а за необхідності додаткової функції При першому натисканні кожної з кнопок кодо"дзвоника - виклику". набирача 3 спрацьовує вузол 2 запуску, що вмикає Запропонована корисна модель дозволяє поблок 1 живлення, і пристрій обмеження доступу рівняно простими схемотехнічними засобами реапереходить у робочий стан. Уведення коду здійслізувати дворівневий пристрій обмеження доступу нюють за допомогою 2-кнопкового кодонабирача високої надійності при збереженні зручності корис3. Задана 8-розрядна комбінація логічних рівнів 0 і тувача. 5 Комп’ютерна верстка Л.Литвиненко 14348 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
