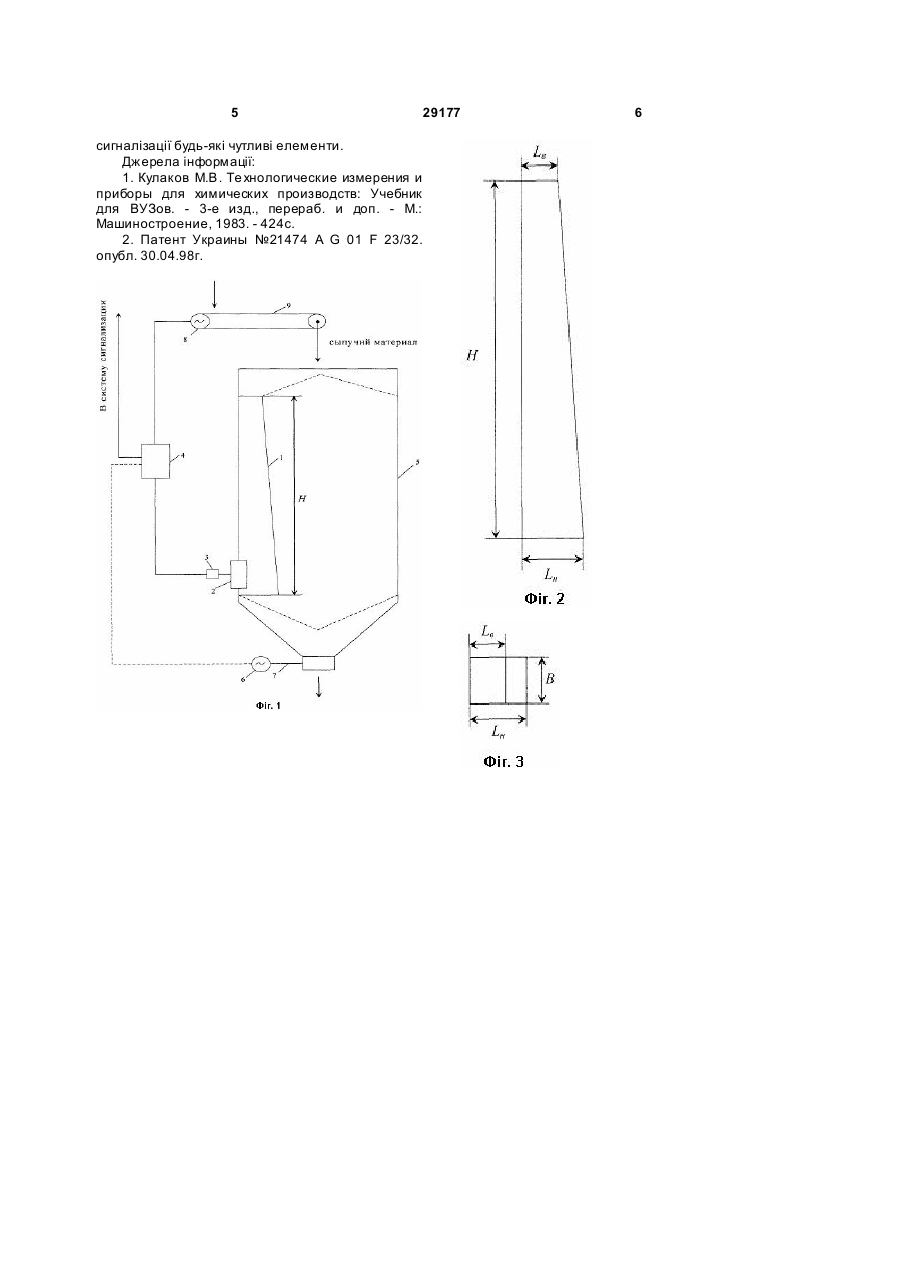

Двограничний сигналізатор-регулятор рівня сипких матеріалів

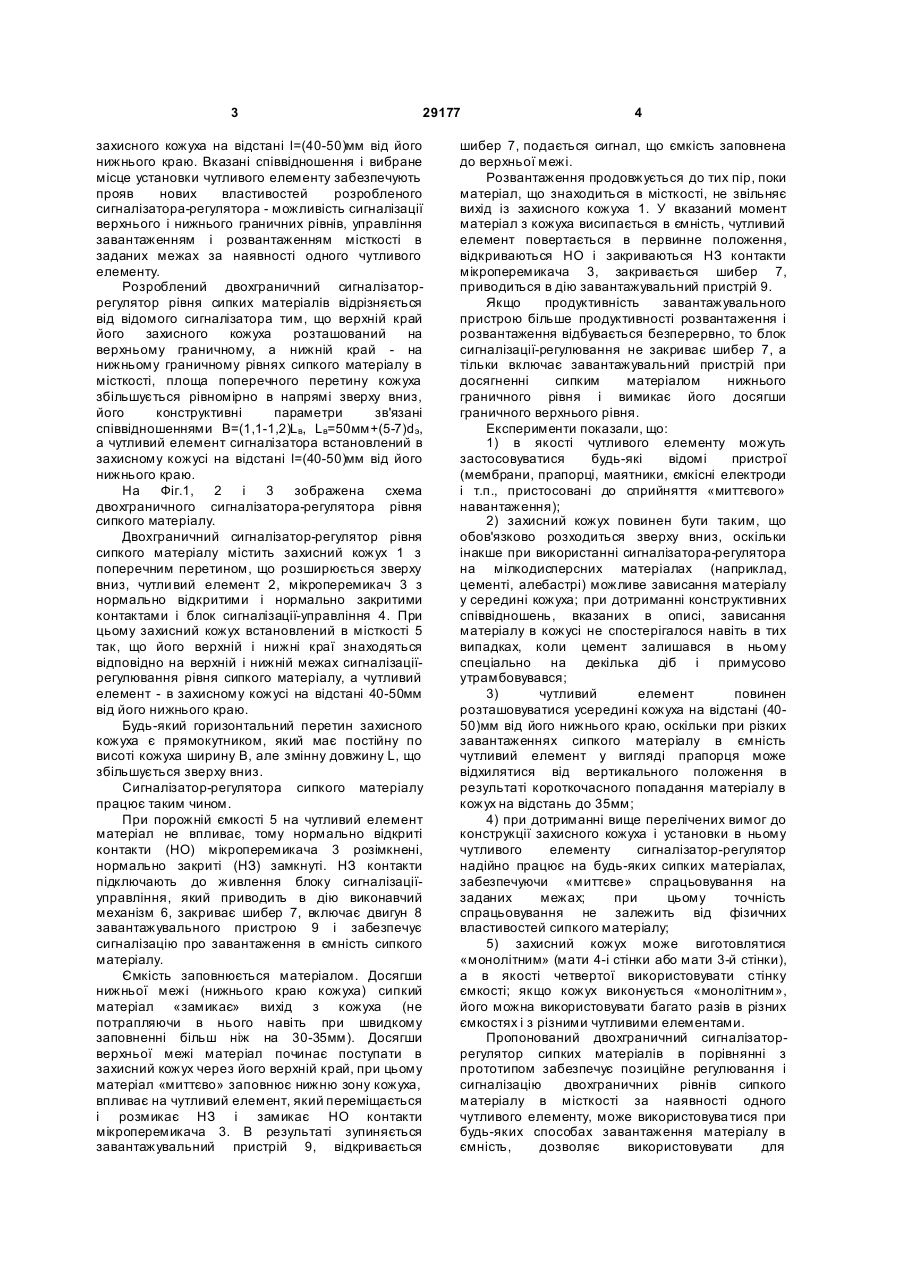

Двограничний сигналізатор-регулятор рівня сипких матеріалів, що містить захисний кожух, чутливий елемент, мікроперемикач і керуючий блок, який відрізняється тим, що захисний кожух виконаний із змінним рівномірно поперечним перерізом, із збільшенням зверху вниз, має 3 29177 захисного кожуха на відстані l=(40-50)мм від його нижнього краю. Вказані співвідношення і вибране місце установки чутливого елементу забезпечують прояв нових властивостей розробленого сигналізатора-регулятора - можливість сигналізації верхнього і нижнього граничних рівнів, управління завантаженням і розвантаженням місткості в заданих межах за наявності одного чутливого елементу. Розроблений двохграничний сигналізаторрегулятор рівня сипких матеріалів відрізняється від відомого сигналізатора тим, що верхній край його захисного кожуха розташований на верхньому граничному, а нижній край - на нижньому граничному рівнях сипкого матеріалу в місткості, площа поперечного перетину кожуха збільшується рівномірно в напрямі зверху вниз, його конструктивні параметри зв'язані співвідношеннями В=(1,1-1,2)Lв, Lв=50мм+(5-7)dэ, а чутливий елемент сигналізатора встановлений в захисному кожусі на відстані l=(40-50)мм від його нижнього краю. На Фіг.1, 2 і 3 зображена схема двохграничного сигналізатора-регулятора рівня сипкого матеріалу. Двохграничний сигналізатор-регулятор рівня сипкого матеріалу містить захисний кожух 1 з поперечним перетином, що розширюється зверху вниз, чутли вий елемент 2, мікроперемикач 3 з нормально відкритими і нормально закритими контактами і блок сигналізації-управління 4. При цьому захисний кожух встановлений в місткості 5 так, що його верхній і нижні краї знаходяться відповідно на верхній і нижній межах сигналізаціїрегулювання рівня сипкого матеріалу, а чутливий елемент - в захисному кожусі на відстані 40-50мм від його нижнього краю. Будь-який горизонтальний перетин захисного кожуха є прямокутником, який має постійну по висоті кожуха ширину В, але змінну довжину L, що збільшується зверху вниз. Сигналізатор-регулятора сипкого матеріалу працює таким чином. При порожній ємкості 5 на чутливий елемент матеріал не впливає, тому нормально відкриті контакти (НО) мікроперемикача 3 розімкнені, нормально закриті (НЗ) замкнуті. НЗ контакти підключають до живлення блоку сигналізаціїуправління, який приводить в дію виконавчий механізм 6, закриває шибер 7, включає двигун 8 завантажувального пристрою 9 і забезпечує сигналізацію про завантаження в ємність сипкого матеріалу. Ємкість заповнюється матеріалом. Досягши нижньої межі (нижнього краю кожуха) сипкий матеріал «замикає» вихід з кожуха (не потрапляючи в нього навіть при швидкому заповненні більш ніж на 30-35мм). Досягши верхньої межі матеріал починає поступати в захисний кожух через його верхній край, при цьому матеріал «миттєво» заповнює нижню зону кожуха, впливає на чутливий елемент, який переміщається і розмикає НЗ і замикає НО контакти мікроперемикача 3. В результаті зупиняється завантажувальний пристрій 9, відкривається 4 шибер 7, подається сигнал, що ємкість заповнена до верхньої межі. Розвантаження продовжується до тих пір, поки матеріал, що знаходиться в місткості, не звільняє вихід із захисного кожуха 1. У вказаний момент матеріал з кожуха висипається в ємність, чутливий елемент повертається в первинне положення, відкриваються НО і закриваються НЗ контакти мікроперемикача 3, закривається шибер 7, приводиться в дію завантажувальний пристрій 9. Якщо продуктивність завантажувального пристрою більше продуктивності розвантаження і розвантаження відбувається безперервно, то блок сигналізації-регулювання не закриває шибер 7, а тільки включає завантажувальний пристрій при досягненні сипким матеріалом нижнього граничного рівня і вимикає його досягши граничного верхнього рівня. Експерименти показали, що: 1) в якості чутливого елементу можуть застосовуватися будь-які відомі пристрої (мембрани, прапорці, маятники, ємкісні електроди і т.п., пристосовані до сприйняття «миттєвого» навантаження); 2) захисний кожух повинен бути таким, що обов'язково розходиться зверху вниз, оскільки інакше при використанні сигналізатора-регулятора на мілкодисперсних матеріалах (наприклад, цементі, алебастрі) можливе зависання матеріалу у середині кожуха; при дотриманні конструктивних співвідношень, вказаних в описі, зависання матеріалу в кожусі не спостерігалося навіть в тих випадках, коли цемент залишався в ньому спеціально на декілька діб і примусово утрамбовувався; 3) чутливий елемент повинен розташовуватися усередині кожуха на відстані (4050)мм від його нижнього краю, оскільки при різких завантаженнях сипкого матеріалу в ємність чутливий елемент у вигляді прапорця може відхилятися від вертикального положення в результаті короткочасного попадання матеріалу в кожух на відстань до 35мм; 4) при дотриманні вище перелічених вимог до конструкції захисного кожуха і установки в ньому чутливого елементу сигналізатор-регулятор надійно працює на будь-яких сипких матеріалах, забезпечуючи «миттєве» спрацьовування на заданих межах; при цьому точність спрацьовування не залежить від фізичних властивостей сипкого матеріалу; 5) захисний кожух може виготовлятися «монолітним» (мати 4-і стінки або мати 3-й стінки), а в якості четвертої використовувати стінку ємкості; якщо кожух виконується «монолітним», його можна використовувати багато разів в різних ємкостях і з різними чутливими елементами. Пропонований двохграничний сигналізаторрегулятор сипких матеріалів в порівнянні з прототипом забезпечує позиційне регулювання і сигналізацію двохграничних рівнів сипкого матеріалу в місткості за наявності одного чутливого елементу, може використовува тися при будь-яких способах завантаження матеріалу в ємність, дозволяє використовувати для 5 29177 сигналізації будь-які чутливі елементи. Джерела інформації: 1. Кулаков М.В. Те хнологические измерения и приборы для химических производств: Учебник для ВУЗов. - 3-е изд., перераб. и доп. - М.: Машиностроение, 1983. - 424с. 2. Патент Украины №21474 A G 01 F 23/32. опубл. 30.04.98г. 6
