Пружна опора

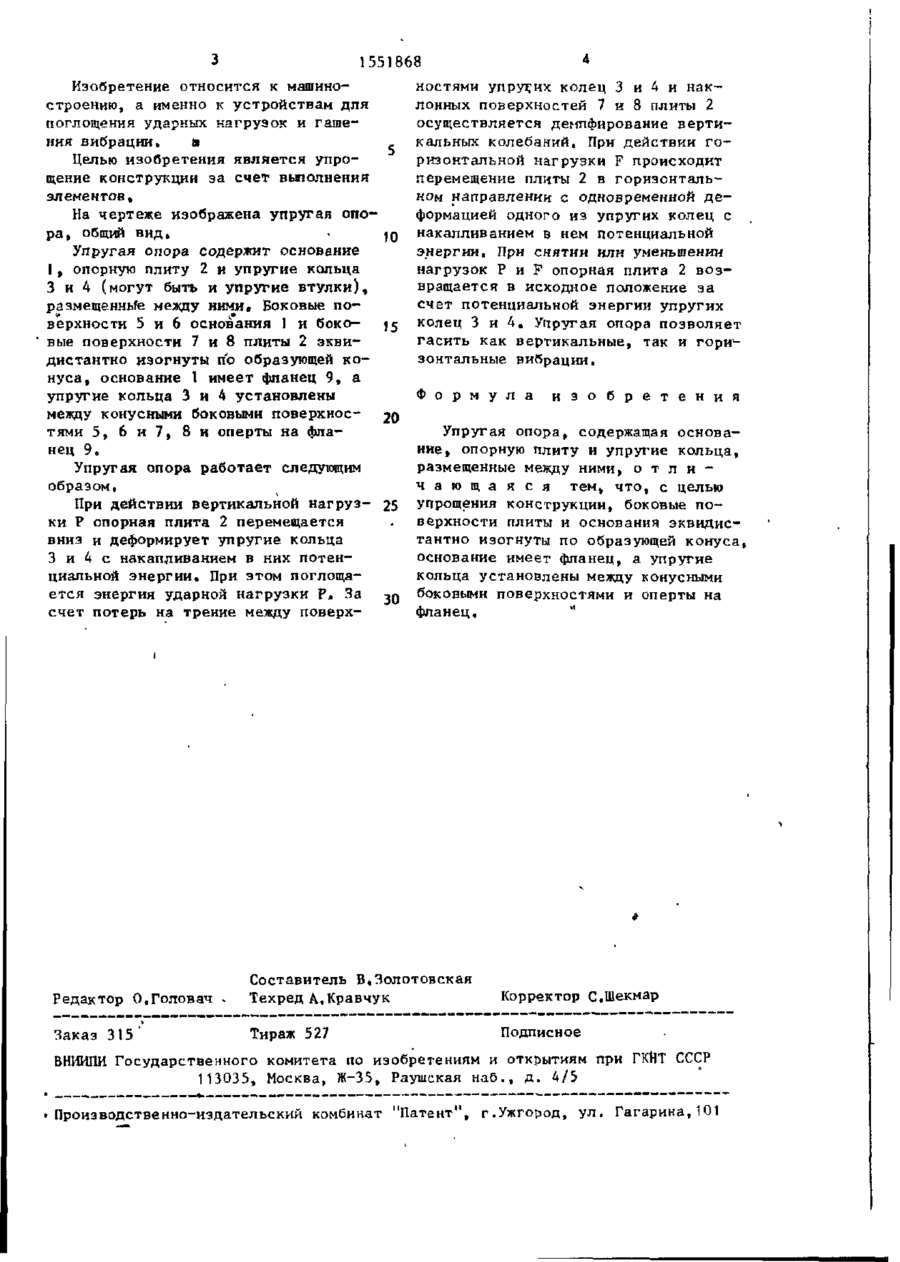

Изобретение относится к машиностроению, а именно к устройствам для поглощения ударных нагрузок и гашения вибраций. Цель изобретения упрощение конструкции за счет выполнения элементов 9 При действии вертикальной нагрузки энергия ударной нагрузки Р поглощается . за счет деформации упругих колец 3, 4 и потерь на трение между поверхностями упругих колец 3,4 и наклонных поверхностей 7, 8 плиты 2, Горизонтальные нагрузки поглощаются за счет деформации упругих колец 3,4. 1 ил. F ОХ ел 00 ОЭ 00 1551868 Изобретение относится к машиностроению, а именно к устройствам для поглощения ударных нагрузок и гашения вибрации, » Целью изобретения является упрощение конструкции за счет выполнения элементов. На чертеже изображена упругая опора, общий вид, > Упругая опора содержит основание 1 , опорную плиту 2 и упругие кольца 3 и 4 (могут быть и упругие в т у л к и ) , размещенные между ними* Боковые п о верхности 5 и 6 основания 1 и боковые поверхности 7 и 8 плиты 2 эквидистантно изогнуты по образующей к о нуса, основание 1 имеет фланец 9, а упругие кольца 3 и 4 установлены между конусными боковыми поверхнос20 тями 5, 6 и 7, 8 и оперты на фланец 9, Упругая опора работает следующим образом. При действии вертикальной нагруз- 25 ки Р опорная плита 2 перемещается вниз и деформирует упругие кольца 3 и 4 с накапливанием в них потенциальной энергии. При этом поглощается энергия ударной нагрузки Р, За счет потерь на трение между поверх Редактор 0,Головач Заказ 315' ностями упругих колец 3 и 4 и наклонных поверхностей 7 и 8 плиты 2 осуществляется демпфирование вертикальных колебаний. При действии г о ризонтальной нагрузки F происходит перемещение плнты 2 в горизонтальном направлений с одновременной д е формацией одного из упругих колец с накапливанием в нем потенциальной энергии. При снятии или уменьшения нагрузок Р и F опорная плита 2 в о з вращается в исходное положение за счет потенциальной энергии упругих колец 3 и 4, Упругая опора позволяет гасить как вертикальные, так и гори1зонтальные вибрации. Ф о р м у л а и з о б р е т е н и я Упругая опора, содержащая основание, опорную плиту и упругие кольца, размещенные между ними, о т л и ч а ю щ а я ся тем, что, с целью упрощения конструкции, боковые п о верхности плиты и основания эквидистантно изогнуты по образующей конуса, основание имеет фланец, а упругие кольца установлены между конусными боковыми поверхностями и оперты на Фланец, " Составитель В»3олотовская Техред А.Кравчук Корректор С.Шекмар Тираж 527 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . •Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
