Пристрій для огранки діамантів
Номер патенту: 1798
Опубліковано: 25.10.1994
Автори: Водяницький Віктор Олексійович, Сіткевич Аркадій Петрович
Формула / Реферат
Устройство для огранки алмазов, содержащее ручку с монтированной на ней ограночной головкой, включающей корпус с установленным в нем посредством подшипников шпинделем с держателем кристалла, механизм закрепления держателя кристалла, механизм микронастройки и механизм поворота головки, отличающееся тем, что, с целью повышения точности огранки, шпиндель выполнен в виде разрезной цанги и установлен в корпусе посредством подшипников качения, механизм закрепления держателя кристалла выполнен в виде установленной на шпинделе гайки с прорезью, поджимающей кольцо, и укрепленного на корпусе стопора, взаимодействующего с прорезью гайки, механизм микронастройки размещен на шпинделе и содержит втулку с запрессованным в ней червячным колесом, выполненную с отверстиями плоскую пружину с шариком, размещенным в отверстии с взаимодействующим с прорезью втулки, поджимающие плоскую пружину стопорящие контргайки и зажимную ручку, при этом устройство снабжено лимбом, установленным на шпинделе под корпусом, и винтом микронастройки, контактирующим с червячным колесом, механизм поворота головки установлен на подшипниках качения между плоской пружиной и упорной шайбой.
Текст

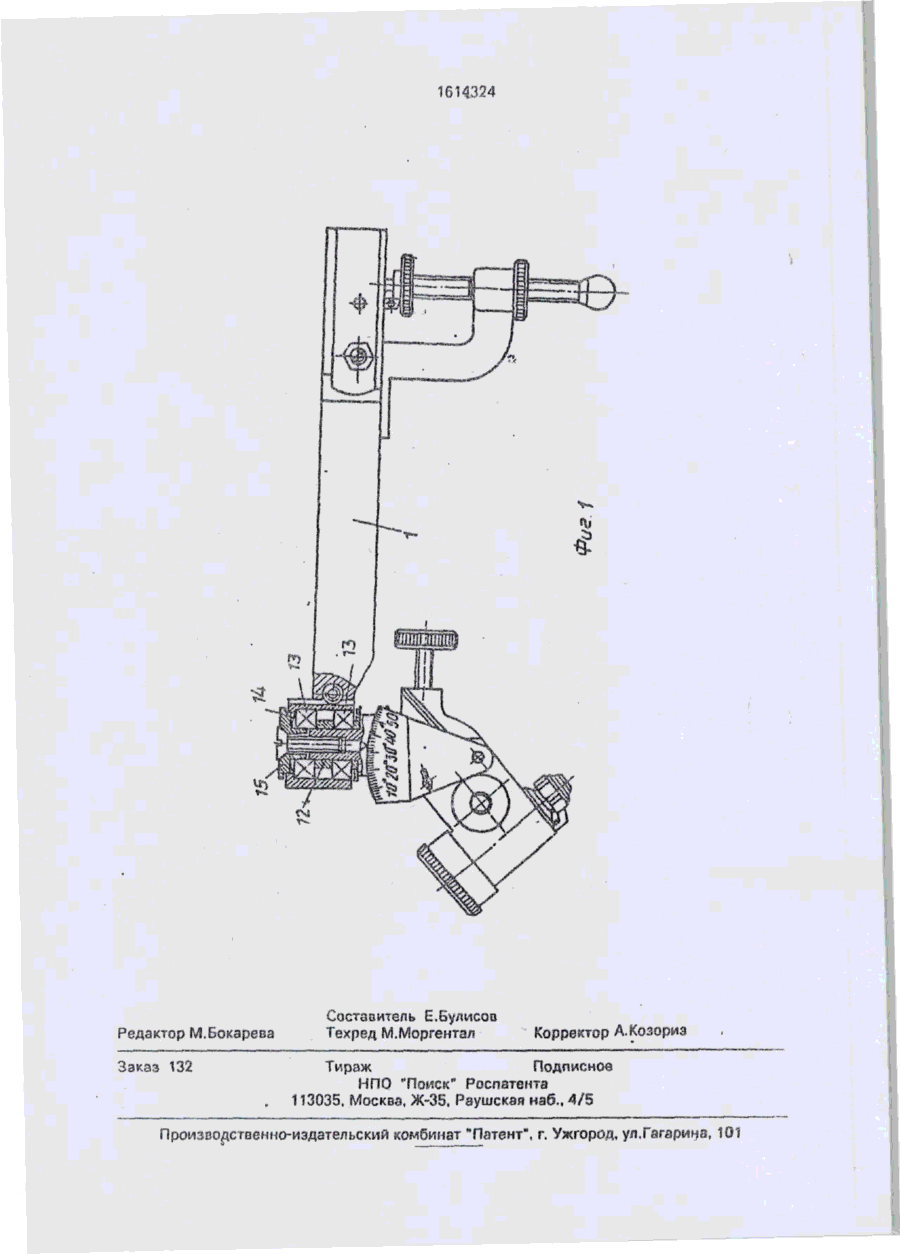

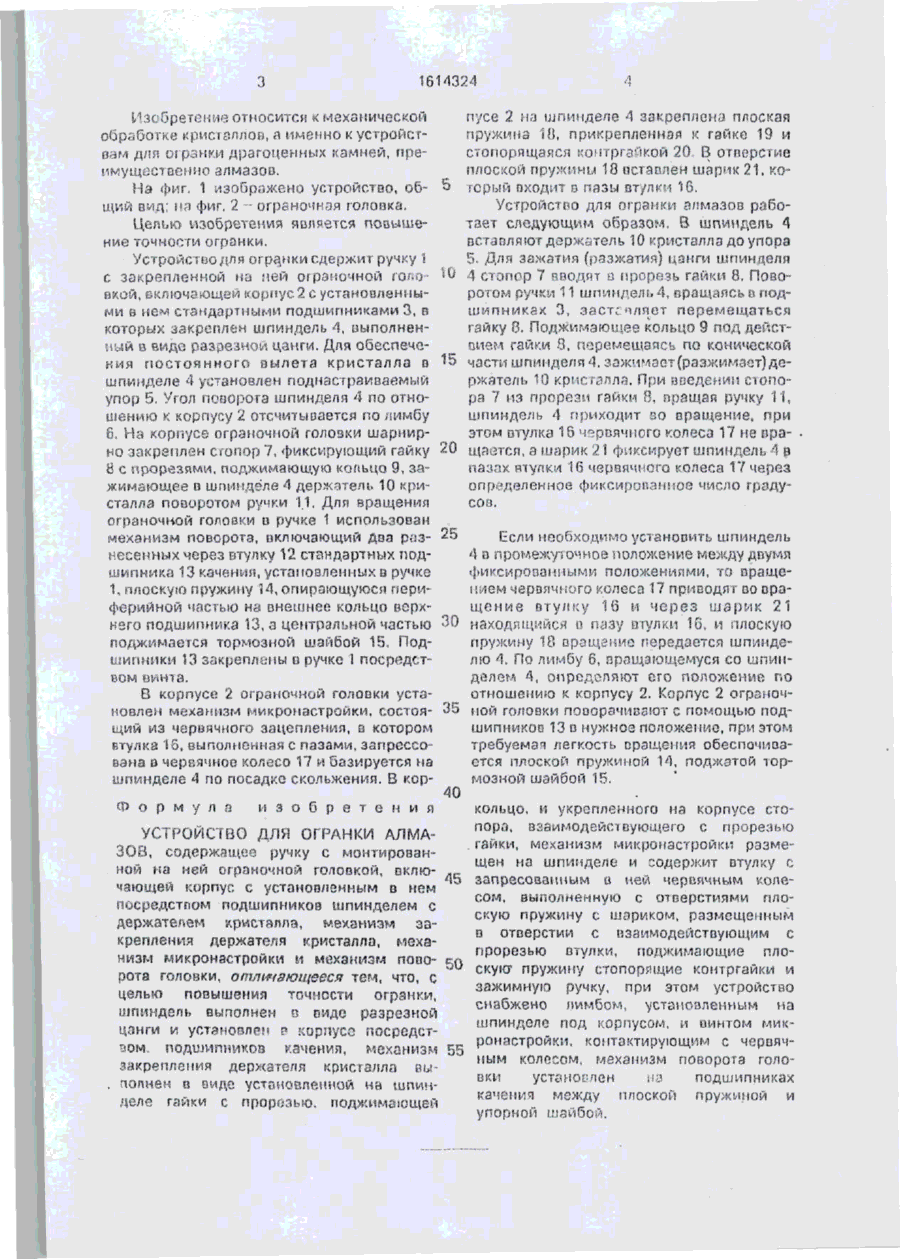

Изобретение относится к механической обработке кристаллов, а именно к устройствам для огранки алмазов. Цель изобретений - повышение точности огранки. Устройство для огранки алмазов содержит ручку, несущую ограночную головку, включающую корпус 2 с установленными в нем стандартными подшипниками 3, в которых закреп \ I 1614324 Изобретение относится к механической йботке кристаллов, а именно к устройствам для огранки драгоценных камней, преимущественно алмазов. На фиг, 1 изображено устройство, об- 5 щий ВИЛ; "Я фиг. 2 - огрйночная головка. Цепью, изобретения является повышение точности огранки. Устройство для огранки сдержит ручку 1 с закрепленной на пей оірамочной ГОЛО- 10 вкой, включающей корпус 2 с установленными а нем стандартными подшипниками 3, в которых закреплен шпиндель 4, выполненный в виде разрезной цанги. Для обеспечения п о с т о я н н о г о вылета кристалла в 15 шпинделе 4 установлен поди встраиваемый упор 5. Угол поворота шпинделя 4 по отношению к корпусу 2 отсчитыаается по лимбу 6. На корпусе ограночпой го/ювки шарнирно закреплен сгопор 7, фиксирующий гайку 20 8 с про ре а я ми, поджимающую кольцо 9, зажимающее а шпинделе 4 держатель 10 кристалла поворотом ручки 1,1. Для вращения ограночной голоеки D ручке 1 использован механизм поворота, включающий Два р
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for faceting of diamonds
Автори англійськоюVodianytskyi Viktor Oleksiiovych, Sitkevych Arkadii Petrovych
Назва патенту російськоюУстройство для огранки алмазов
Автори російськоюВодяницкий Виктор Алексеевич, Ситкевич Аркадий Петрович
МПК / Мітки
МПК: B28D 5/00
Мітки: пристрій, огранки, діамантів
