Вантажозахватний пристрій

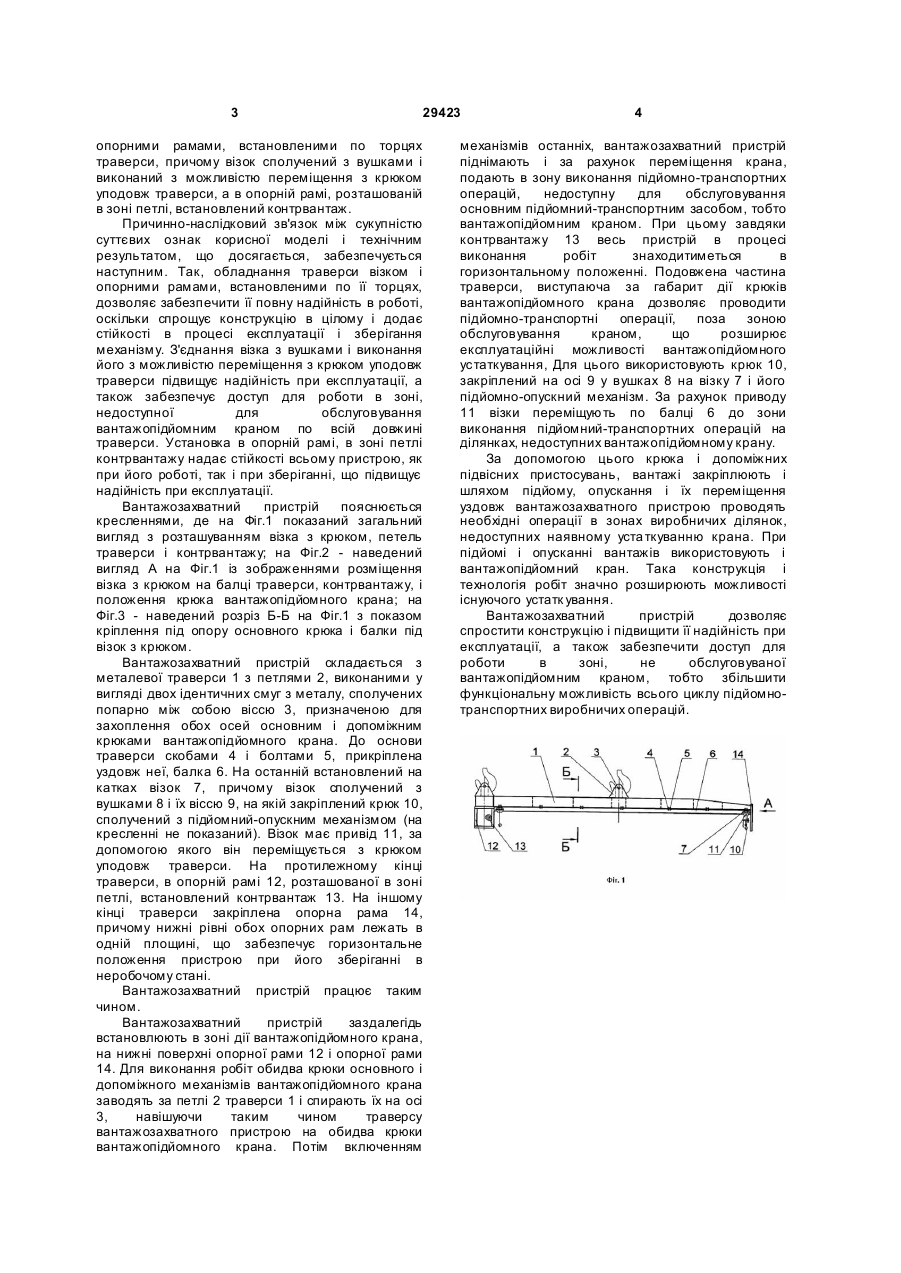

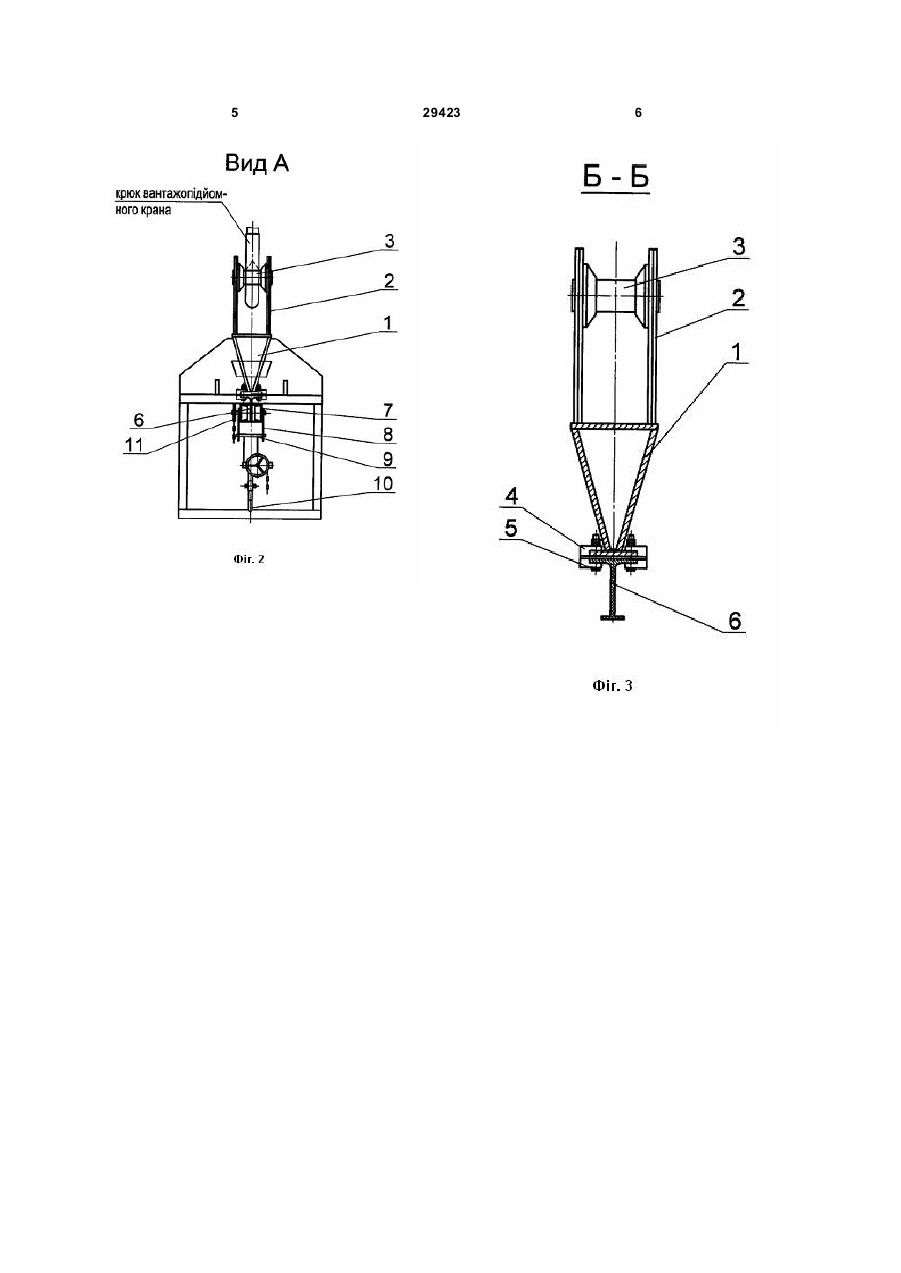

Вантажозахватний пристрій, що містить траверсу з петлею та вушка з віссю, на якій закріплений крюк, який відрізняється тим, що пристрій обладнаний візком та опорними рамами, встановленими по торцях траверси, причому візок з’єднаний з вушками і виконаний з можливістю переміщення з крюком уподовж траверси, а в опорній рамі, розташованій в зоні петлі, встановлений контрвантаж. (19) (21) u200710798 (22) 01.10.2007 (24) 10.01.2008 (72) ЧОРНИЙ ОЛЕКСАНДР МИКИТОВИЧ, UA, АРІСТ ЛЕОНІД МИ ХАЙЛОВИЧ, UA, МАКОВЕНКО АН АТОЛІЙ ПАВЛОВИЧ, U A, АВРАМЕНКО ЛЕОНІД ВОЛОДИМИРОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ", U A 3 29423 опорними рамами, встановленими по торцях траверси, причому візок сполучений з вушками і виконаний з можливістю переміщення з крюком уподовж траверси, а в опорній рамі, розташованій в зоні петлі, встановлений контрвантаж. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, забезпечується наступним. Так, обладнання траверси візком і опорними рамами, встановленими по її торцях, дозволяє забезпечити її повну надійність в роботі, оскільки спрощує конструкцію в цілому і додає стійкості в процесі експлуатації і зберігання механізму. З'єднання візка з вушками і виконання його з можливістю переміщення з крюком уподовж траверси підвищує надійність при експлуатації, а також забезпечує доступ для роботи в зоні, недоступної для обслуговування вантажопідйомним краном по всій довжині траверси. Установка в опорній рамі, в зоні петлі контрвантажу надає стійкості всьому пристрою, як при його роботі, так і при зберіганні, що підвищує надійність при експлуатації. Вантажозахватний пристрій пояснюється кресленнями, де на Фіг.1 показаний загальний вигляд з розташуванням візка з крюком, петель траверси і контрвантажу; на Фіг.2 - наведений вигляд А на Фіг.1 із зображеннями розміщення візка з крюком на балці траверси, контрвантажу, і положення крюка вантажопідйомного крана; на Фіг.3 - наведений розріз Б-Б на Фіг.1 з показом кріплення під опору основного крюка і балки під візок з крюком. Вантажозахватний пристрій складається з металевої траверси 1 з петлями 2, виконаними у вигляді двох ідентичних смуг з металу, сполучених попарно між собою віссю 3, призначеною для захоплення обох осей основним і допоміжним крюками вантажопідйомного крана. До основи траверси скобами 4 і болтами 5, прикріплена уздовж неї, балка 6. На останній встановлений на катках візок 7, причому візок сполучений з вушками 8 і їх віссю 9, на якій закріплений крюк 10, сполучений з підйомний-опускним механізмом (на кресленні не показаний). Візок має привід 11, за допомогою якого він переміщується з крюком уподовж траверси. На протилежному кінці траверси, в опорній рамі 12, розташованої в зоні петлі, встановлений контрвантаж 13. На іншому кінці траверси закріплена опорна рама 14, причому нижні рівні обох опорних рам лежать в одній площині, що забезпечує горизонтальне положення пристрою при його зберіганні в неробочому стані. Вантажозахватний пристрій працює таким чином. Вантажозахватний пристрій заздалегідь встановлюють в зоні дії вантажопідйомного крана, на нижні поверхні опорної рами 12 і опорної рами 14. Для виконання робіт обидва крюки основного і допоміжного механізмів вантажопідйомного крана заводять за петлі 2 траверси 1 і спирають їх на осі 3, навішуючи таким чином траверсу вантажозахватного пристрою на обидва крюки вантажопідйомного крана. Потім включенням 4 механізмів останніх, вантажозахватний пристрій піднімають і за рахунок переміщення крана, подають в зону виконання підйомно-транспортних операцій, недоступну для обслуговування основним підйомний-транспортним засобом, тобто вантажопідйомним краном. При цьому завдяки контрвантажу 13 весь пристрій в процесі виконання робіт знаходитиметься в горизонтальному положенні. Подовжена частина траверси, виступаюча за габарит дії крюків вантажопідйомного крана дозволяє проводити підйомно-транспортні операції, поза зоною обслуговування краном, що розширює експлуатаційні можливості вантажопідйомного устаткування, Для цього використовують крюк 10, закріплений на осі 9 у вушках 8 на візку 7 і його підйомно-опускний механізм. За рахунок приводу 11 візки переміщують по балці 6 до зони виконання підйомний-транспортних операцій на ділянках, недоступних вантажопідйомному крану. За допомогою цього крюка і допоміжних підвісних пристосувань, вантажі закріплюють і шляхом підйому, опускання і їх переміщення уздовж вантажозахватного пристрою проводять необхідні операції в зонах виробничих ділянок, недоступних наявному уста ткуванню крана. При підйомі і опусканні вантажів використовують і вантажопідйомний кран. Така конструкція і технологія робіт значно розширюють можливості існуючого устатк ування. Вантажозахватний пристрій дозволяє спростити конструкцію і підвищити її надійність при експлуатації, а також забезпечити доступ для роботи в зоні, не обслуговуваної вантажопідйомним краном, тобто збільшити функціональну можливість всього циклу підйомнотранспортних виробничих операцій. 5 29423 6
