Амортизуюча роликоопора стрічкового конвеєра

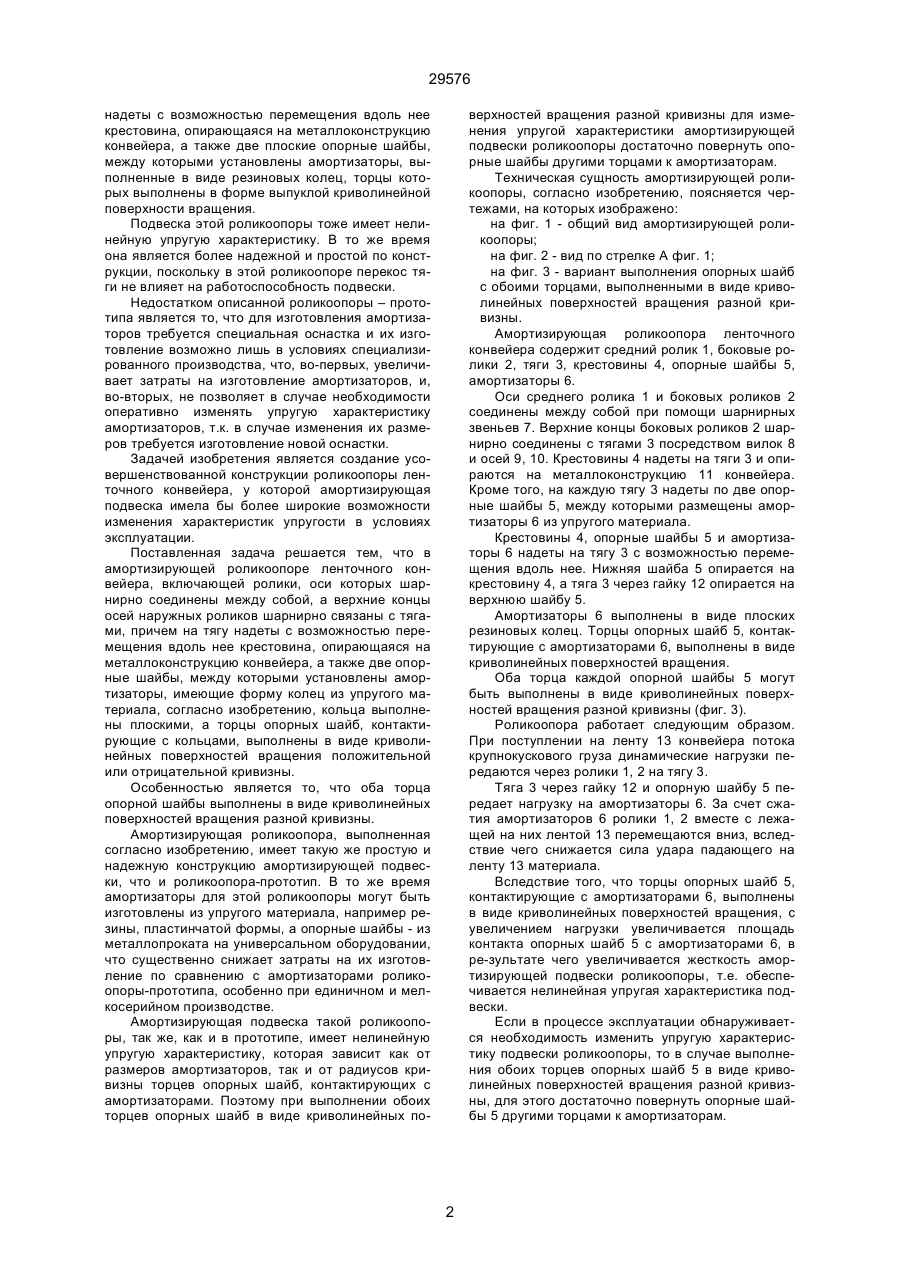

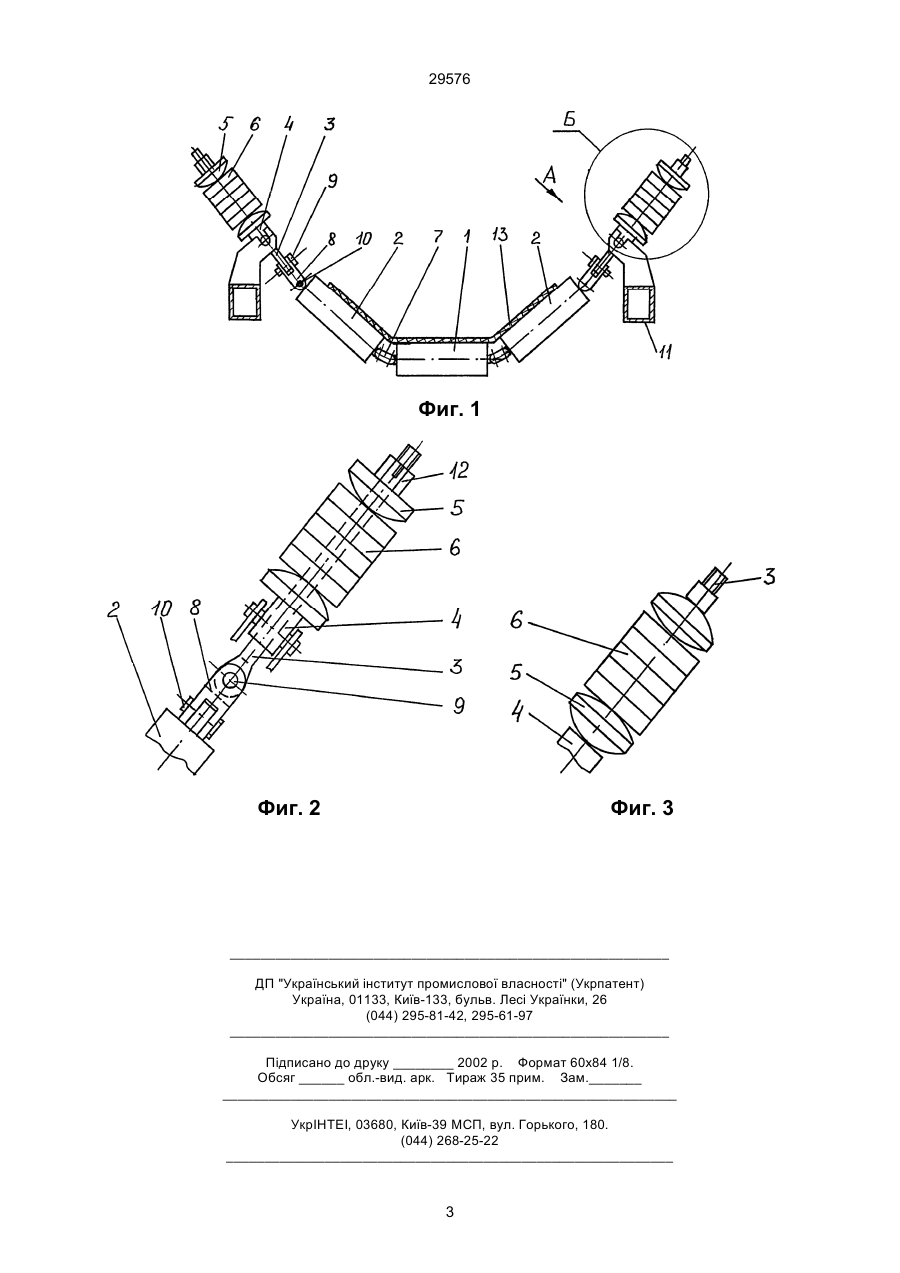

1. Амортизирующая роликоопора ленточного конвейера, включающая ролики, оси которых шарнирно соединены между собой, а верхние концы осей наружных роликов шарнирно связаны тягами, причем на тягу надеты с возможностью переме 29576 надеты с возможностью перемещения вдоль нее крестовина, опирающаяся на металлоконструкцию конвейера, а также две плоские опорные шайбы, между которыми установлены амортизаторы, выполненные в виде резиновых колец, торцы которых выполнены в форме выпуклой криволинейной поверхности вращения. Подвеска этой роликоопоры тоже имеет нелинейную упругую характеристику. В то же время она является более надежной и простой по конструкции, поскольку в этой роликоопоре перекос тяги не влияет на работоспособность подвески. Недостатком описанной роликоопоры – прототипа является то, что для изготовления амортизаторов требуется специальная оснастка и их изготовление возможно лишь в условиях специализированного производства, что, во-первых, увеличивает затраты на изготовление амортизаторов, и, во-вторых, не позволяет в случае необходимости оперативно изменять упругую характеристику амортизаторов, т.к. в случае изменения их размеров требуется изготовление новой оснастки. Задачей изобретения является создание усовершенствованной конструкции роликоопоры ленточного конвейера, у которой амортизирующая подвеска имела бы более широкие возможности изменения характеристик упругости в условиях эксплуатации. Поставленная задача решается тем, что в амортизирующей роликоопоре ленточного конвейера, включающей ролики, оси которых шарнирно соединены между собой, а верхние концы осей наружных роликов шарнирно связаны с тягами, причем на тягу надеты с возможностью перемещения вдоль нее крестовина, опирающаяся на металлоконструкцию конвейера, а также две опорные шайбы, между которыми установлены амортизаторы, имеющие форму колец из упругого материала, согласно изобретению, кольца выполнены плоскими, а торцы опорных шайб, контактирующие с кольцами, выполнены в виде криволинейных поверхностей вращения положительной или отрицательной кривизны. Особенностью является то, что оба торца опорной шайбы выполнены в виде криволинейных поверхностей вращения разной кривизны. Амортизирующая роликоопора, выполненная согласно изобретению, имеет такую же простую и надежную конструкцию амортизирующей подвески, что и роликоопора-прототип. В то же время амортизаторы для этой роликоопоры могут быть изготовлены из упругого материала, например резины, пластинчатой формы, а опорные шайбы - из металлопроката на универсальном оборудовании, что существенно снижает затраты на их изготовление по сравнению с амортизаторами роликоопоры-прототипа, особенно при единичном и мелкосерийном производстве. Амортизирующая подвеска такой роликоопоры, так же, как и в прототипе, имеет нелинейную упругую характеристику, которая зависит как от размеров амортизаторов, так и от радиусов кривизны торцев опорных шайб, контактирующих с амортизаторами. Поэтому при выполнении обоих торцев опорных шайб в виде криволинейных по верхностей вращения разной кривизны для изменения упругой характеристики амортизирующей подвески роликоопоры достаточно повернуть опорные шайбы другими торцами к амортизаторам. Техническая сущность амортизирующей роликоопоры, согласно изобретению, поясняется чертежами, на которых изображено: на фиг. 1 - общий вид амортизирующей роликоопоры; на фиг. 2 - вид по стрелке А фиг. 1; на фиг. 3 - вариант выполнения опорных шайб с обоими торцами, выполненными в виде криволинейных поверхностей вращения разной кривизны. Амортизирующая роликоопора ленточного конвейера содержит средний ролик 1, боковые ролики 2, тяги 3, крестовины 4, опорные шайбы 5, амортизаторы 6. Оси среднего ролика 1 и боковых роликов 2 соединены между собой при помощи шарнирных звеньев 7. Верхние концы боковых роликов 2 шарнирно соединены с тягами 3 посредством вилок 8 и осей 9, 10. Крестовины 4 надеты на тяги 3 и опираются на металлоконструкцию 11 конвейера. Кроме того, на каждую тягу 3 надеты по две опорные шайбы 5, между которыми размещены амортизаторы 6 из упругого материала. Крестовины 4, опорные шайбы 5 и амортизаторы 6 надеты на тягу 3 с возможностью перемещения вдоль нее. Нижняя шайба 5 опирается на крестовину 4, а тяга 3 через гайку 12 опирается на верхнюю шайбу 5. Амортизаторы 6 выполнены в виде плоских резиновых колец. Торцы опорных шайб 5, контактирующие с амортизаторами 6, выполнены в виде криволинейных поверхностей вращения. Оба торца каждой опорной шайбы 5 могут быть выполнены в виде криволинейных поверхностей вращения разной кривизны (фиг. 3). Роликоопора работает следующим образом. При поступлении на ленту 13 конвейера потока крупнокускового груза динамические нагрузки передаются через ролики 1, 2 на тягу 3. Тяга 3 через гайку 12 и опорную шайбу 5 передает нагрузку на амортизаторы 6. За счет сжатия амортизаторов 6 ролики 1, 2 вместе с лежащей на них лентой 13 перемещаются вниз, вследствие чего снижается сила удара падающего на ленту 13 материала. Вследствие того, что торцы опорных шайб 5, контактирующие с амортизаторами 6, выполнены в виде криволинейных поверхностей вращения, с увеличением нагрузки увеличивается площадь контакта опорных шайб 5 с амортизаторами 6, в ре-зультате чего увеличивается жесткость амортизирующей подвески роликоопоры, т.е. обеспечивается нелинейная упругая характеристика подвески. Если в процессе эксплуатации обнаруживается необходимость изменить упругую характеристику подвески роликоопоры, то в случае выполнения обоих торцев опорных шайб 5 в виде криволинейных поверхностей вращения разной кривизны, для этого достаточно повернуть опорные шайбы 5 другими торцами к амортизаторам. 2 29576 Фиг. 1 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
