Хірургічний дриль

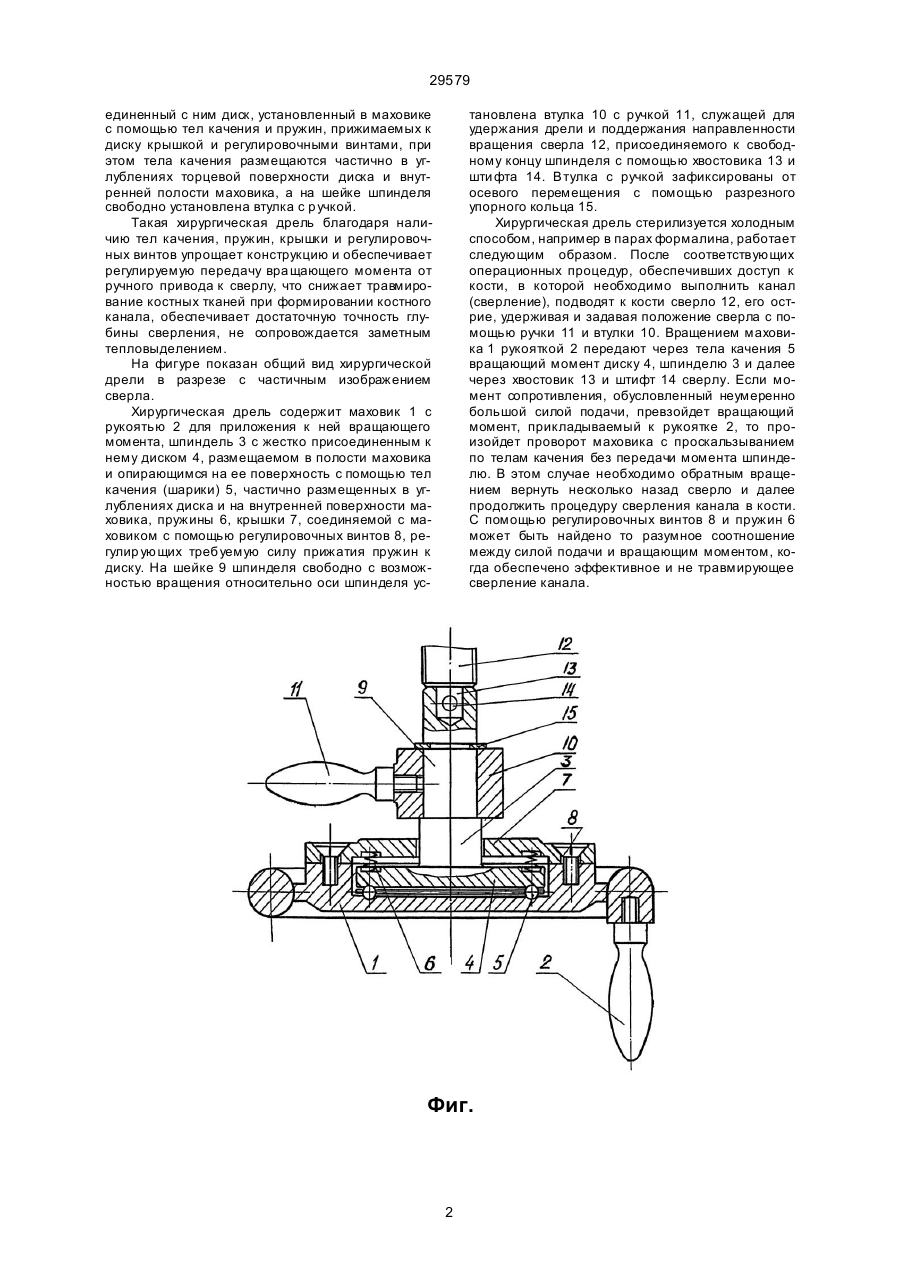

Хирургическая дрель, содержащая маховик с рукояткой, привод, крышку и шпиндель, отли 29579 единенный с ним диск, установленный в маховике с помощью тел качения и пружин, прижимаемых к диску крышкой и регулировочными винтами, при этом тела качения размещаются частично в углублениях торцевой поверхности диска и внутренней полости маховика, а на шейке шпинделя свободно установлена втулка с р учкой. Такая хирургическая дрель благодаря наличию тел качения, пружин, крышки и регулировочных винтов упрощает конструкцию и обеспечивает регулируемую передачу вра щающего момента от ручного привода к сверлу, что снижает травмирование костных тканей при формировании костного канала, обеспечивает достаточную точность глубины сверления, не сопровождается заметным тепловыделением. На фигуре показан общий вид хирургической дрели в разрезе с частичным изображением сверла. Хирургическая дрель содержит маховик 1 с рукоятью 2 для приложения к ней вращающего момента, шпиндель 3 с жестко присоединенным к нему диском 4, размещаемом в полости маховика и опирающимся на ее поверхность с помощью тел качения (шарики) 5, частично размещенных в углублениях диска и на внутренней поверхности маховика, пружины 6, крышки 7, соединяемой с маховиком с помощью регулировочных винтов 8, регулир ующих требуемую силу прижатия пружин к диску. На шейке 9 шпинделя свободно с возможностью вращения относительно оси шпинделя ус тановлена втулка 10 с ручкой 11, служащей для удержания дрели и поддержания направленности вращения сверла 12, присоединяемого к свободному концу шпинделя с помощью хвостовика 13 и шти фта 14. Втулка с ручкой зафиксированы от осевого перемещения с помощью разрезного упорного кольца 15. Хирургическая дрель стерилизуется холодным способом, например в парах формалина, работает следующим образом. После соответствующих операционных процедур, обеспечивших доступ к кости, в которой необходимо выполнить канал (сверление), подводят к кости сверло 12, его острие, удерживая и задавая положение сверла с помощью ручки 11 и втулки 10. Вращением маховика 1 рукояткой 2 передают через тела качения 5 вращающий момент диску 4, шпинделю 3 и далее через хвостовик 13 и штифт 14 сверлу. Если момент сопротивления, обусловленный неумеренно большой силой подачи, превзойдет вращающий момент, прикладываемый к рукоятке 2, то произойдет проворот маховика с проскальзыванием по телам качения без передачи момента шпинделю. В этом случае необходимо обратным вращением вернуть несколько назад сверло и далее продолжить процедуру сверления канала в кости. С помощью регулировочных винтов 8 и пружин 6 может быть найдено то разумное соотношение между силой подачи и вращающим моментом, когда обеспечено эффективное и не травмирующее сверление канала. Фиг. 2 29579 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
