Кулачково-цівковий механізм переривчастого обертового руху веденої ланки
Формула / Реферат
1. Кулачково-цівковий механізм переривчастого обертового руху веденої ланки, який складається з двох коліс, причому ведене колесо - цівкове, ведуче колесо з двома зубами циклоїдного профілю, виконане у вигляді двох однакових кулачків, зміщених на 180°, призначене для передачі обертового руху з великим і сталим передаточним відношенням, який відрізняється тим, що на ведучому валу жорстко закріплені два кулачки, які зміщені один відносно одного на відповідний кут з можливістю здійснювати за один оберт кулачків два періодичні повороти диска на 60° із двома або одною зупинками диска з однаковою або різною тривалістю, залежно від вибраної циклограми руху диска.
2. Механізм за п. 1, який відрізняється тим, що на ведучому валу жорстко закріплено два однакові кулачки, профілі яких повторюються через відповідний кут, з можливістю здійснювати за один оберт кулачків чотири періодичні повороти диска на 60° з однією або більше зупинками (до чотирьох) з однаковою або різною тривалістю, залежно від вибраної циклограми руху диска.
Текст

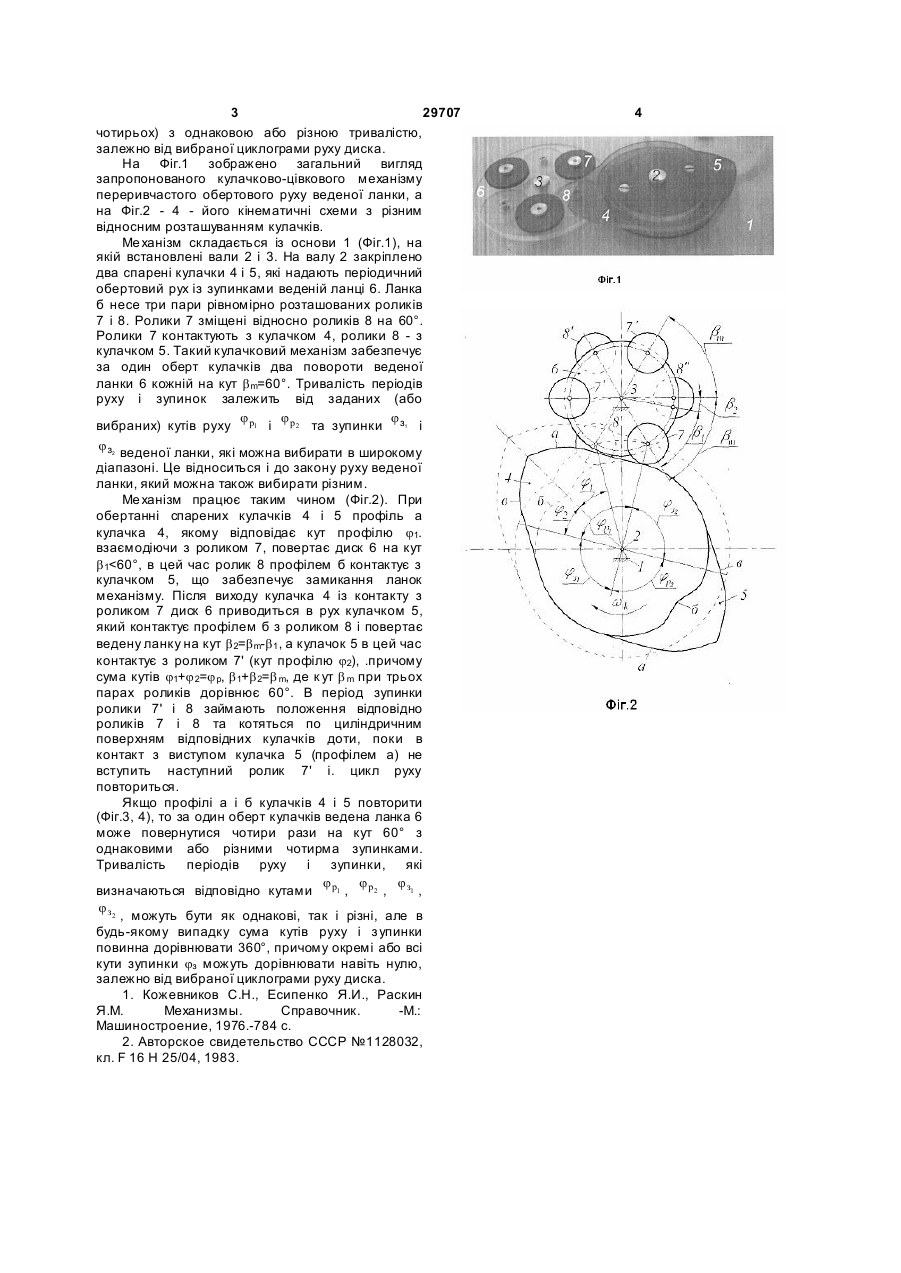

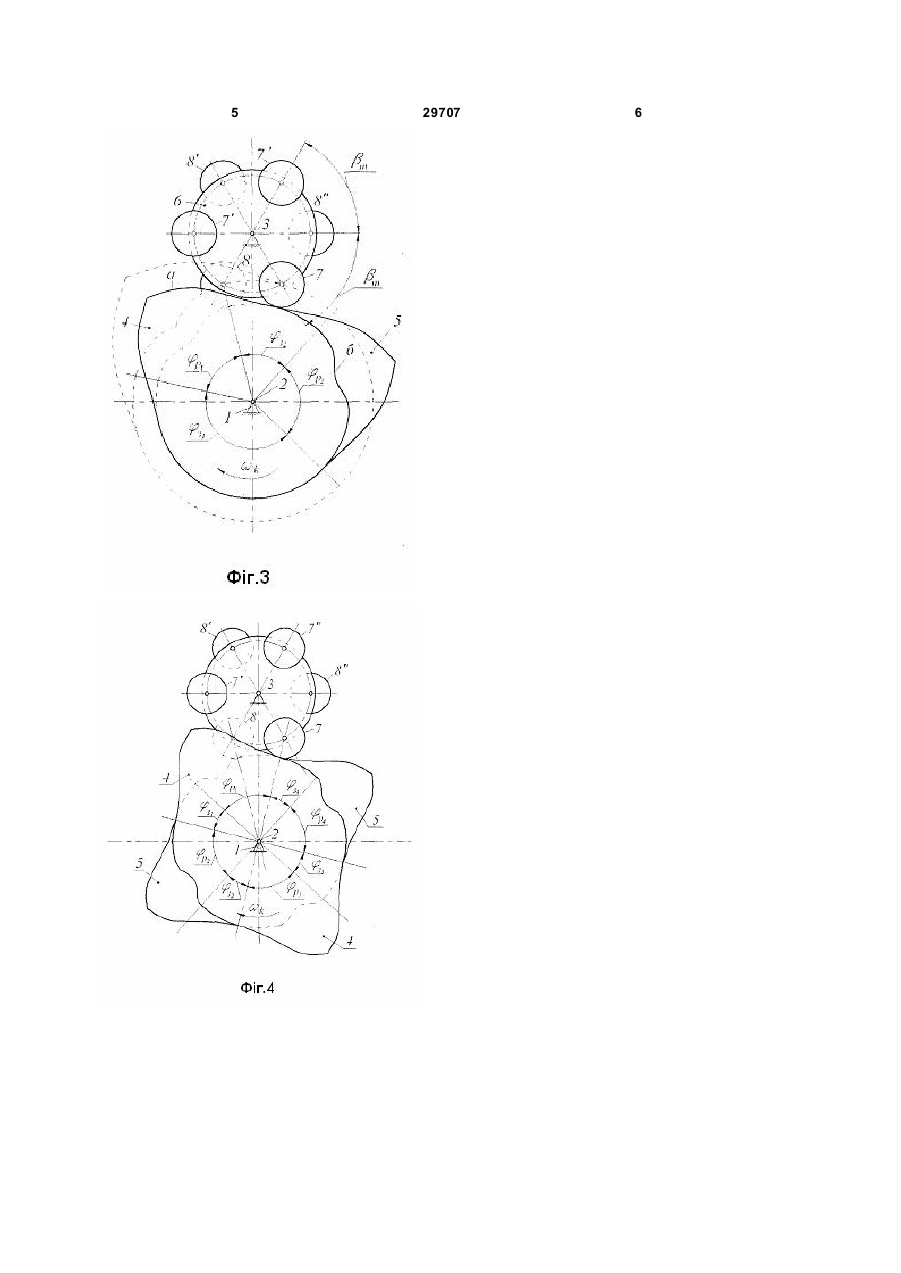

1. Кулачково-цівковий механізм переривчастого обертового руху веденої ланки, який складається з двох коліс, причому ведене колесо - цівкове, ведуче колесо з двома зубами циклоїдного профілю, виконане у вигляді двох однакових кулачків, зміщених на 180°, призначене для передачі обертового руху з великим і сталим передаточним відношенням, який відрізняється 3 29707 чотирьох) з однаковою або різною тривалістю, залежно від вибраної циклограми руху диска. На Фіг.1 зображено загальний вигляд запропонованого кулачково-цівкового механізму переривчастого обертового руху веденої ланки, а на Фіг.2 - 4 - його кінематичні схеми з різним відносним розташуванням кулачків. Ме ханізм складається із основи 1 (Фіг.1), на якій встановлені вали 2 і 3. На валу 2 закріплено два спарені кулачки 4 і 5, які надають періодичний обертовий рух із зупинками веденій ланці 6. Ланка б несе три пари рівномірно розташованих роликів 7 і 8. Ролики 7 зміщені відносно роликів 8 на 60°. Ролики 7 контактують з кулачком 4, ролики 8 - з кулачком 5. Такий кулачковий механізм забезпечує за один оберт кулачків два повороти веденої ланки 6 кожній на кут b m=60°. Тривалість періодів руху і зупинок залежить від заданих (або j j j вибраних) кутів руху p1 і p2 та зупинки з1 і j з2 веденої ланки, які можна вибирати в широкому діапазоні. Це відноситься і до закону руху веденої ланки, який можна також вибирати різним. Ме ханізм працює таким чином (Фіг.2). При обертанні спарених кулачків 4 і 5 профіль а кулачка 4, якому відповідає кут профілю j1. взаємодіючи з роликом 7, повертає диск 6 на кут b 1
ДивитисяДодаткова інформація
Назва патенту англійськоюCam-pin mechanism of interrupted rotary motion of driven link
Автори англійськоюPidhaichuk Yaroslav Oleksandrovych
Назва патенту російськоюКулачково-цевочный механизм прерывистого вращательного движения ведомого звена
Автори російськоюПидгайчук Ярослав Александрович
МПК / Мітки
МПК: F16H 25/00
Мітки: ланки, механізм, руху, кулачково-цівковий, обертового, переривчастого, веденої
Код посилання
