Шарошечне долото

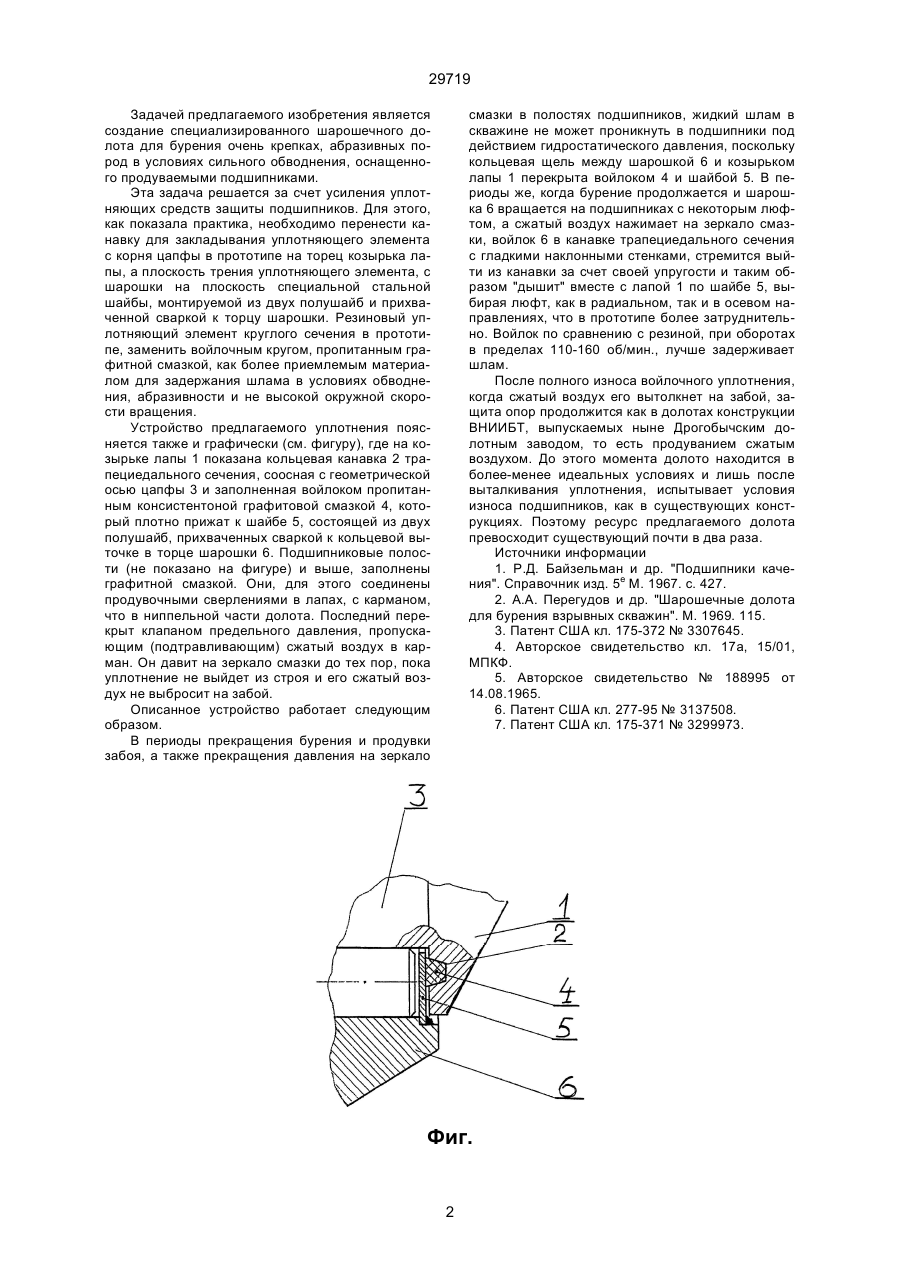

Шарошечное долото, содержащее лапы с вращающимися на их подшипниках качения шарош 29719 Задачей предлагаемого изобретения является создание специализированного шарошечного долота для бурения очень крепках, абразивных пород в условиях сильного обводнения, оснащенного продуваемыми подшипниками. Эта задача решается за счет усиления уплотняющих средств защиты подшипников. Для этого, как показала практика, необходимо перенести канавку для закладывания уплотняющего элемента с корня цапфы в прототипе на торец козырька лапы, а плоскость трения уплотняющего элемента, с шарошки на плоскость специальной стальной шайбы, монтируемой из двух полушайб и прихваченной сваркой к торцу шарошки. Резиновый уплотняющий элемент круглого сечения в прототипе, заменить войлочным кругом, пропитанным графитной смазкой, как более приемлемым материалом для задержания шлама в условиях обводнения, абразивности и не высокой окружной скорости вращения. Устройство предлагаемого уплотнения поясняется также и графически (см. фигуру), где на козырьке лапы 1 показана кольцевая канавка 2 трапециедального сечения, соосная с геометрической осью цапфы 3 и заполненная войлоком пропитанным консистентоной графитовой смазкой 4, который плотно прижат к шайбе 5, состоящей из двух полушайб, прихваченных сваркой к кольцевой выточке в торце шарошки 6. Подшипниковые полости (не показано на фигуре) и выше, заполнены графитной смазкой. Они, для этого соединены продувочными сверлениями в лапах, с карманом, что в ниппельной части долота. Последний перекрыт клапаном предельного давления, пропускающим (подтравливающим) сжатый воздух в карман. Он давит на зеркало смазки до тех пор, пока уплотнение не выйдет из строя и его сжатый воздух не выбросит на забой. Описанное устройство работает следующим образом. В периоды прекращения бурения и продувки забоя, а также прекращения давления на зеркало смазки в полостях подшипников, жидкий шлам в скважине не может проникнуть в подшипники под действием гидростатического давления, поскольку кольцевая щель между шарошкой 6 и козырьком лапы 1 перекрыта войлоком 4 и шайбой 5. В периоды же, когда бурение продолжается и шарошка 6 вращается на подшипниках с некоторым люфтом, а сжатый воздух нажимает на зеркало смазки, войлок 6 в канавке трапециедального сечения с гладкими наклонными стенками, стремится выйти из канавки за счет своей упругости и таким образом "дышит" вместе с лапой 1 по шайбе 5, выбирая люфт, как в радиальном, так и в осевом направлениях, что в прототипе более затруднительно. Войлок по сравнению с резиной, при оборотах в пределах 110-160 об/мин., лучше задерживает шлам. После полного износа войлочного уплотнения, когда сжатый воздух его вытолкнет на забой, защита опор продолжится как в долотах конструкции ВНИИБТ, выпускаемых ныне Дрогобычским долотным заводом, то есть продуванием сжатым воздухом. До этого момента долото находится в более-менее идеальных условиях и лишь после выталкивания уплотнения, испытывает условия износа подшипников, как в существующих конструкциях. Поэтому ресурс предлагаемого долота превосходит существующий почти в два раза. Источники информации 1. Р.Д. Байзельман и др. "Подшипники качения". Справочник изд. 5е М. 1967. с. 427. 2. А.А. Перегудов и др. "Шарошечные долота для бурения взрывных скважин". М. 1969. 115. 3. Патент США кл. 175-372 № 3307645. 4. Авторское свидетельство кл. 17а, 15/01, МПКФ. 5. Авторское свидетельство № 188995 от 14.08.1965. 6. Патент США кл. 277-95 № 3137508. 7. Патент США кл. 175-371 № 3299973. Фиг. 2 29719 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
