Спосіб відновлення та посилення лапи відпрацьованого шарошечного долота

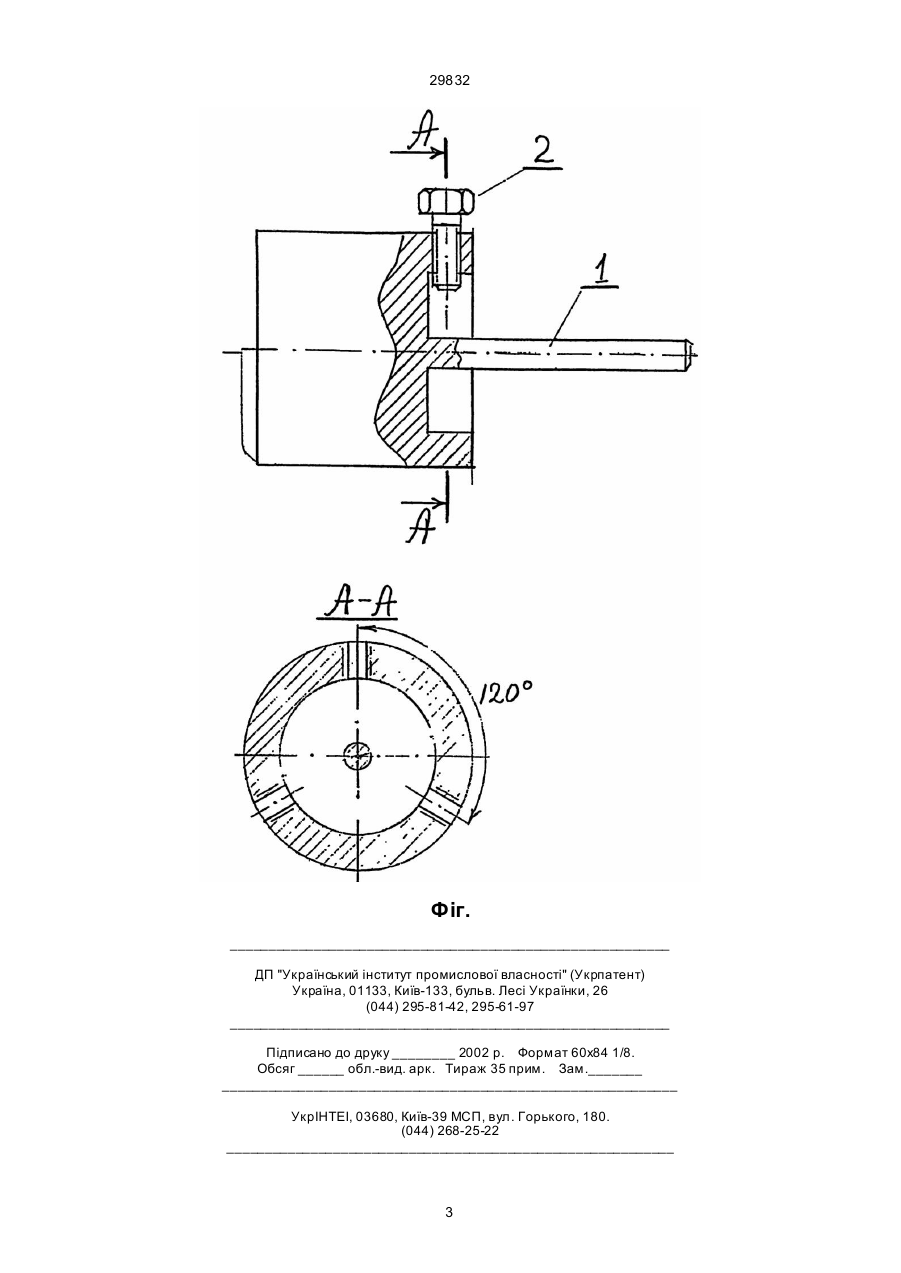

1. Спосіб відновлення та посилення лапи відпрацьованого шарошечного долота, який відрізняється тим, що лапу ставлять в токарний верстат з використанням спеціального пристрою і поновлюють токарний центр на її спинці, який міститься на геометричній осі шипа лапи і підготовляють до обварювання дефектів на бігових доріжках шипа лапи обточуванням їх на глибину 1,5 мм, 29832 бою стрижень з фланцем і радіальними гвинтами на ньому для його кріплення до крайнього бурта шипа. Цим пристроєм кріплять лапу в патроні токарного верстату, а в задню бабку ставлять свердло, яким поновлюють токарний центр на спинці лапи. Після цього свердло замінюють конічним центром і проточують бігові стежки роликів і кульок глибиною 1,5 мм, за тим негайно обварюють їх в плюс чистового розміру, а знос на спинці лапи в плюсмінус 0,5 по шаблону. Усе це обварювання роблять легованим дротом під аргоном. Обварену лапу негайно вміщують в умови повільного охолодження, після чого віджигають з охолодженням разом з піччу і передають на обточування шипа на розмір. Закалюють, зачищають від окалини шкуркою і передають на складання. Винахід пояснюється також графічно: На фігурі показано пристрій, що вміщує стрижень 1 і три радіальні гвинти 2. Спосіб що пропонується, характеризується слідуючими ознаками: наявністю дій і їх сук упністю, послідовністю виконання дій в часі і постадійністю, умовами виконання дій і їх режимами, а також використанням пристрою. Спосіб, що пропонується забезпечує чітке виконання операцій, які до того ж обгрунтовані теоретично і провірені на практиці. Все це гарантує якість відновленої і посиле ної лапи в цілому. До того ж лапу одержуємо значно дешевшою завдяки уживаної лапи. Новина винаходу полягає в відмінності способів від тих які примінялися раніше, в технології котрих не мали місця операції що посилювали лапу і індустріалізували способи, включаючи потік. А сукупність відмін взагалі до цих пір ніде не зустрічалася. Критерій "промислової корисності" підтверджується технологічністю процесів, а головне комерційною вигідністю завдяки виключення потреби на сировину і використання в уживаних долотах не повністю використаних витрат на виготовлення першого нового долота. "Промислова користь" вже підтверджена і практикою. Джерела інформації 1. Патент США № 3307645 кл.175-372 8.43.394 ІІ Сборно-разборное шарошечное долото. Приор. 20.10.1964. Публ. 07.03.1967. 2. Звіт по темі 923 НИС Дніпропетровського гірничого інституту. Исследование условий повышения стойкости шарошечних долот для бурения на открытых работах в условиях Кривбасса. 1967. 3. Звіт по темі 923, 1968. Некоторне рекомендации к развитию шарошечного способа бурения. 4. Горный журнал № 1. 1967. М.Г. Абрамсон и др. Повышение показателей работы шарошечних долот при бурении взрывных скважин на открытых горных работах. 2 29832 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
