Формула / Реферат

1. Стенд для определения механического действия зарядов разреза, содержащий корпус горизонтальную плиту направляющую и прямоугольный брус-образец, отличающийся тем, что он снабжен жесткой стенкой корпуса, направляющими, в которых установлен разрезаемый образец со вкладышами.

2. Стенд по п. 1, отличающийся тем, что направляющие снабжены динамометрическим устройством для создания нормальных усилий на вкладыши и образец.

Текст

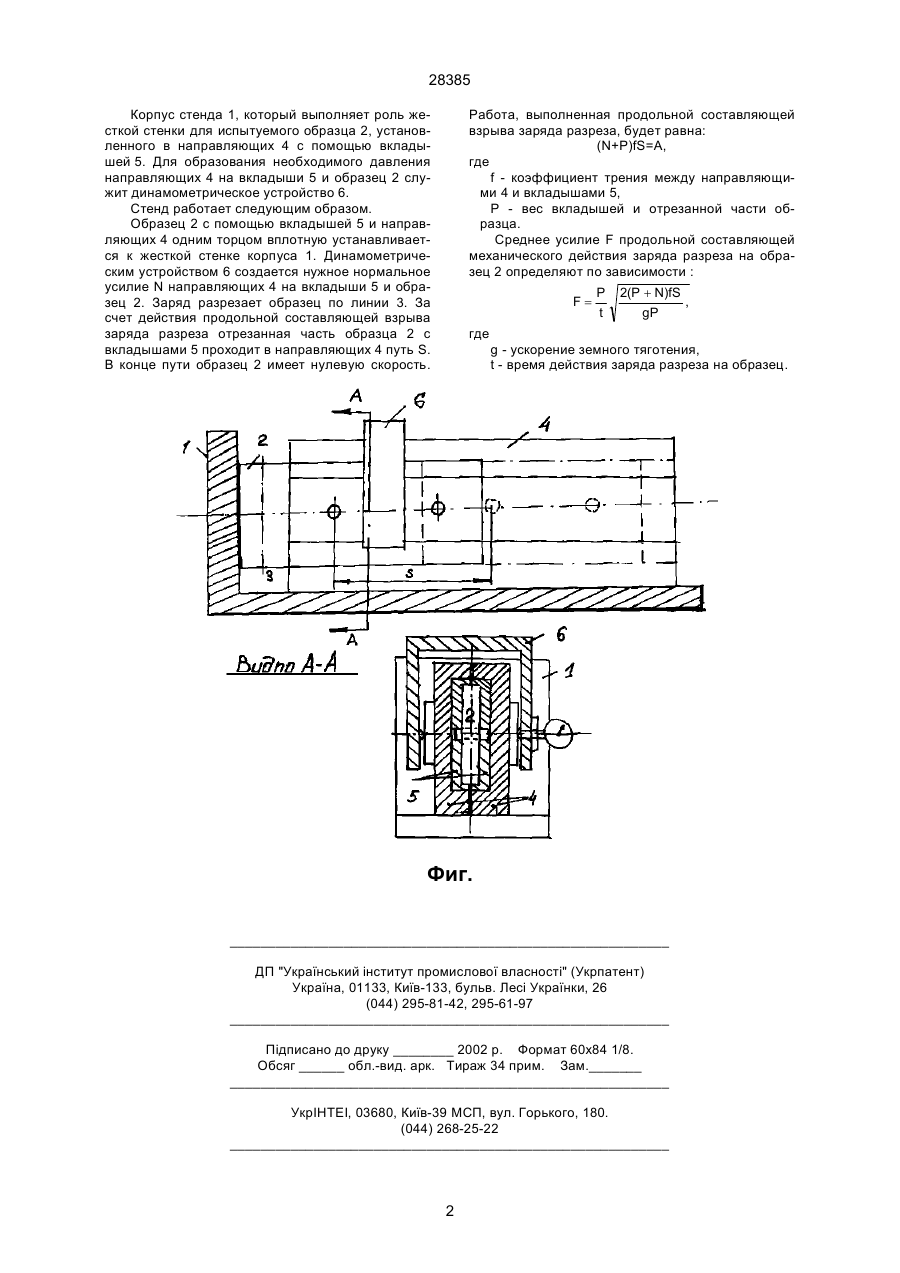

1. Стенд для определения механического действия зарядов разреза, содержащий корпус, горизонтальную плиту направляющую и прямоугольный брус- образец, отличающийся тем, что он снабжен жесткой стенкой корпуса, направляющими, в которых установлен разрезаемый образец со вкладышами. 2. Стенд по п. 1, отличающийся тем, что направляющие снабжены динамометрическим устройством для создания нормальных усилий на вкладыши и образец. (19) (21) 96114447 (22) 27.11.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Луговий Петро Захарович, Гуляєв Валерій Іванович, Луговий Захар Петрович, Луговий Микола Петрович (73) ІНСТИТУТ МЕХАНІКИ HАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 28385 Корпус стенда 1, который выполняет роль жесткой стенки для испытуемого образца 2, установленного в направляющих 4 с помощью вкладышей 5. Для образования необходимого давления направляющих 4 на вкладыши 5 и образец 2 служит динамометрическое устройство 6. Стенд работает следующим образом. Образец 2 с помощью вкладышей 5 и направляющих 4 одним торцом вплотную устанавливается к жесткой стенке корпуса 1. Динамометрическим устройством 6 создается нужное нормальное усилие N направляющих 4 на вкладыши 5 и образец 2. Заряд разрезает образец по линии 3. За счет действия продольной составляющей взрыва заряда разреза отрезанная часть образца 2 с вкладышами 5 проходит в направляющих 4 путь S. В конце пути образец 2 имеет нулевую скорость. Работа, выполненная продольной составляющей взрыва заряда разреза, будет равна: (N+Р)fS=А, где f - коэффициент трения между направляющими 4 и вкладышами 5, Р - вес вкладышей и отрезанной части образца. Среднее усилие F продольной составляющей механического действия заряда разреза на образец 2 определяют по зависимости : F= P t 2(P + N)fS , gP где g - ускорение земного тяготения, t - время действия заряда разреза на образец. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Stand for determination of mechanical effect of cut charges

Автори англійською

Luhovyi Petro Zakharovych, Huliaiev Valerii Ivanovych, Luhovyi Zakhar Petrovych, Luhovyi Mykola Petrovych

Назва патенту російською

Стенд для определения механического действия зарядов разреза

Автори російською

Луговой Петр Захарович, Гуляев Валерий Иванович, Луговой Захар Петрович, Луговой Николай Петрович

МПК / Мітки

МПК: F42D 3/00

Мітки: зарядів, дії, розрізу, визначення, механічної, стенд
