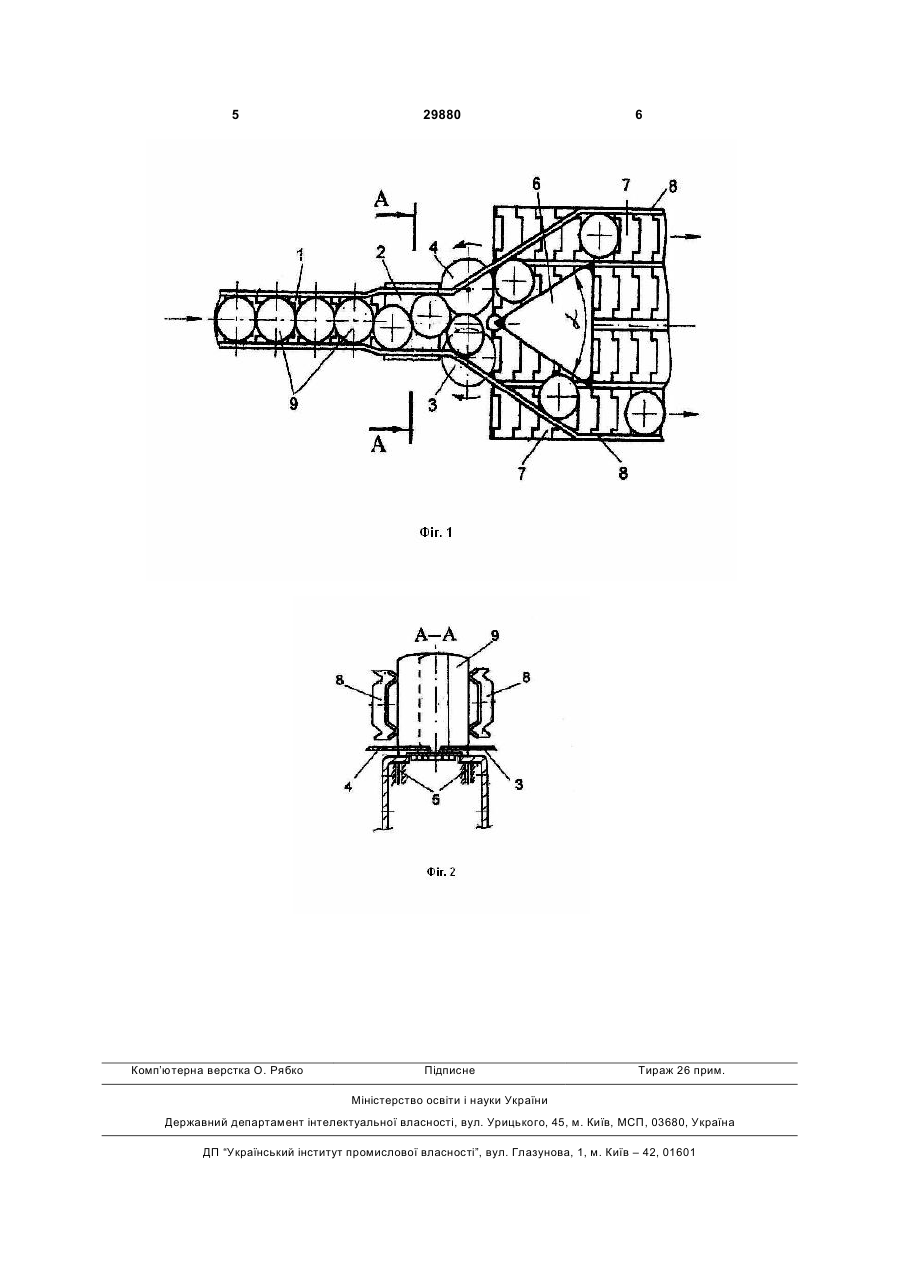

Пристрій для розподілення потоку пляшок, який складається із підвідного пластинчастого конвеєра, нерухомого перехідного містка, механізму орієнтації пляшок, клинового механізму розподілення потоку пляшок, відвідних конвеєрів і напрямних для пляшок, який відрізняється тим, що механізм орієнтації пляшок, що розташований за нерухомим перехідним містком, виконаний у вигляді кінематично зв'язаних двох суцільних однакового діаметра рухомих дисків з гладкими поверхнями, встановлених з можливістю їх обертання на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра.

Текст

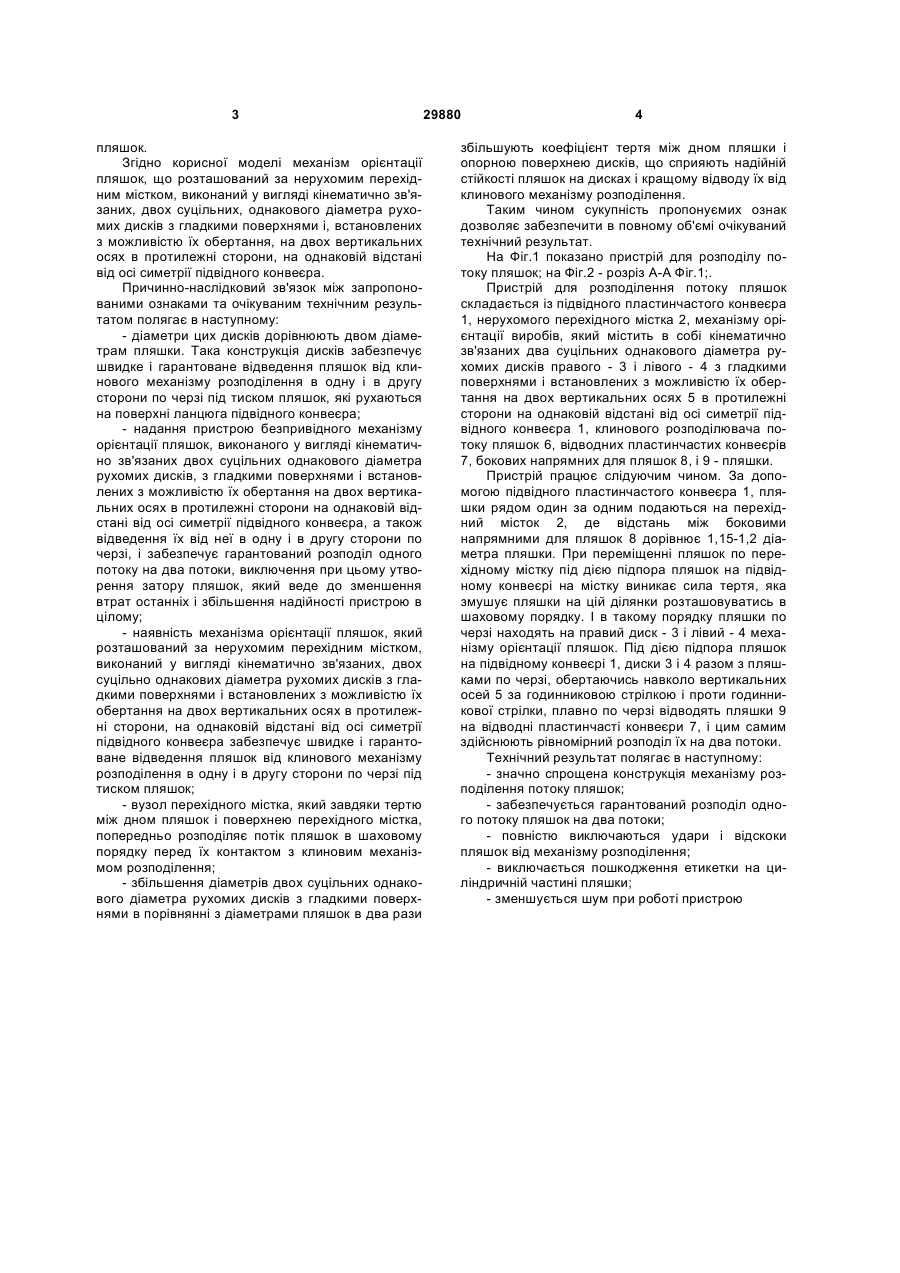

Пристрій для розподілення потоку пляшок, який складається із підвідного пластинчастого конвеєра, нерухомого перехідного містка, механі 3 пляшок. Згідно корисної моделі механізм орієнтації пляшок, що розташований за нерухомим перехідним містком, виконаний у вигляді кінематично зв'язаних, двох суцільних, однакового діаметра рухомих дисків з гладкими поверхнями і, встановлених з можливістю їх обертання, на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - діаметри цих дисків дорівнюють двом діаметрам пляшки. Така конструкція дисків забезпечує швидке і гарантоване відведення пляшок від клинового механізму розподілення в одну і в другу сторони по черзі під тиском пляшок, які рухаються на поверхні ланцюга підвідного конвеєра; - надання пристрою безпривідного механізму орієнтації пляшок, виконаного у вигляді кінематично зв'язаних двох суцільних однакового діаметра рухомих дисків, з гладкими поверхнями і встановлених з можливістю їх обертання на двох вертикальних осях в протилежні сторони на однаковій відстані від осі симетрії підвідного конвеєра, а також відведення їх від неї в одну і в другу сторони по черзі, і забезпечує гарантований розподіл одного потоку на два потоки, виключення при цьому утворення затору пляшок, який веде до зменшення втрат останніх і збільшення надійності пристрою в цілому; - наявність механізма орієнтації пляшок, який розташований за нерухомим перехідним містком, виконаний у вигляді кінематично зв'язаних, двох суцільно однакових діаметра рухомих дисків з гладкими поверхнями і встановлених з можливістю їх обертання на двох вертикальних осях в протилежні сторони, на однаковій відстані від осі симетрії підвідного конвеєра забезпечує швидке і гарантоване відведення пляшок від клинового механізму розподілення в одну і в другу сторони по черзі під тиском пляшок; - вузол перехідного містка, який завдяки тертю між дном пляшок і поверхнею перехідного містка, попередньо розподіляє потік пляшок в шаховому порядку перед їх контактом з клиновим механізмом розподілення; - збільшення діаметрів двох суцільних однакового діаметра рухомих дисків з гладкими поверхнями в порівнянні з діаметрами пляшок в два рази 29880 4 збільшують коефіцієнт тертя між дном пляшки і опорною поверхнею дисків, що сприяють надійній стійкості пляшок на дисках і кращому відводу їх від клинового механізму розподілення. Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На Фіг.1 показано пристрій для розподілу потоку пляшок; на Фіг.2 - розріз А-А Фіг.1;. Пристрій для розподілення потоку пляшок складається із підвідного пластинчастого конвеєра 1, нерухомого перехідного містка 2, механізму орієнтації виробів, який містить в собі кінематично зв'язаних два суцільних однакового діаметра рухомих дисків правого - 3 і лівого - 4 з гладкими поверхнями і встановлених з можливістю їх обертання на двох вертикальних осях 5 в протилежні сторони на однаковій відстані від осі симетрії підвідного конвеєра 1, клинового розподілювача потоку пляшок 6, відводних пластинчастих конвеєрів 7, бокових напрямних для пляшок 8, і 9 - пляшки. Пристрій працює слідуючим чином. За допомогою підвідного пластинчастого конвеєра 1, пляшки рядом один за одним подаються на перехідний місток 2, де відстань між боковими напрямними для пляшок 8 дорівнює 1,15-1,2 діаметра пляшки. При переміщенні пляшок по перехідному містку під дією підпора пляшок на підвідному конвеєрі на містку виникає сила тертя, яка змушує пляшки на цій ділянки розташовуватись в шаховому порядку. І в такому порядку пляшки по черзі находять на правий диск - 3 і лівий - 4 механізму орієнтації пляшок. Під дією підпора пляшок на підвідному конвеєрі 1, диски 3 і 4 разом з пляшками по черзі, обертаючись навколо вертикальних осей 5 за годинниковою стрілкою і проти годинникової стрілки, плавно по черзі відводять пляшки 9 на відводні пластинчасті конвеєри 7, і цим самим здійснюють рівномірний розподіл їх на два потоки. Технічний результат полягає в наступному: - значно спрощена конструкція механізму розподілення потоку пляшок; - забезпечується гарантований розподіл одного потоку пляшок на два потоки; - повністю виключаються удари і відскоки пляшок від механізму розподілення; - виключається пошкодження етикетки на циліндричній частині пляшки; - зменшується шум при роботі пристрою 5 Комп’ютерна верстка О. Рябко 29880 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for distribution of the flow of bottles

Автори англійською

Valiulin Hennadii Romanovych, Zharova Svitlana Ivanivna, Prokopchuk Anton Mykolaiovych, Karsym Andrii Vasyliovych

Назва патенту російською

Устройство для распределения потока бутылок

Автори російською

Валиулин Геннадий Романович, Жарова Светлана Ивановна, Прокопчук Антон Николаевич, Карсим Андрей Васильевич

МПК / Мітки

МПК: B65B 35/00, B65B 35/30

Мітки: потоку, пляшок, пристрій, розподілення
