Пристрій для розподілення потоку пляшок

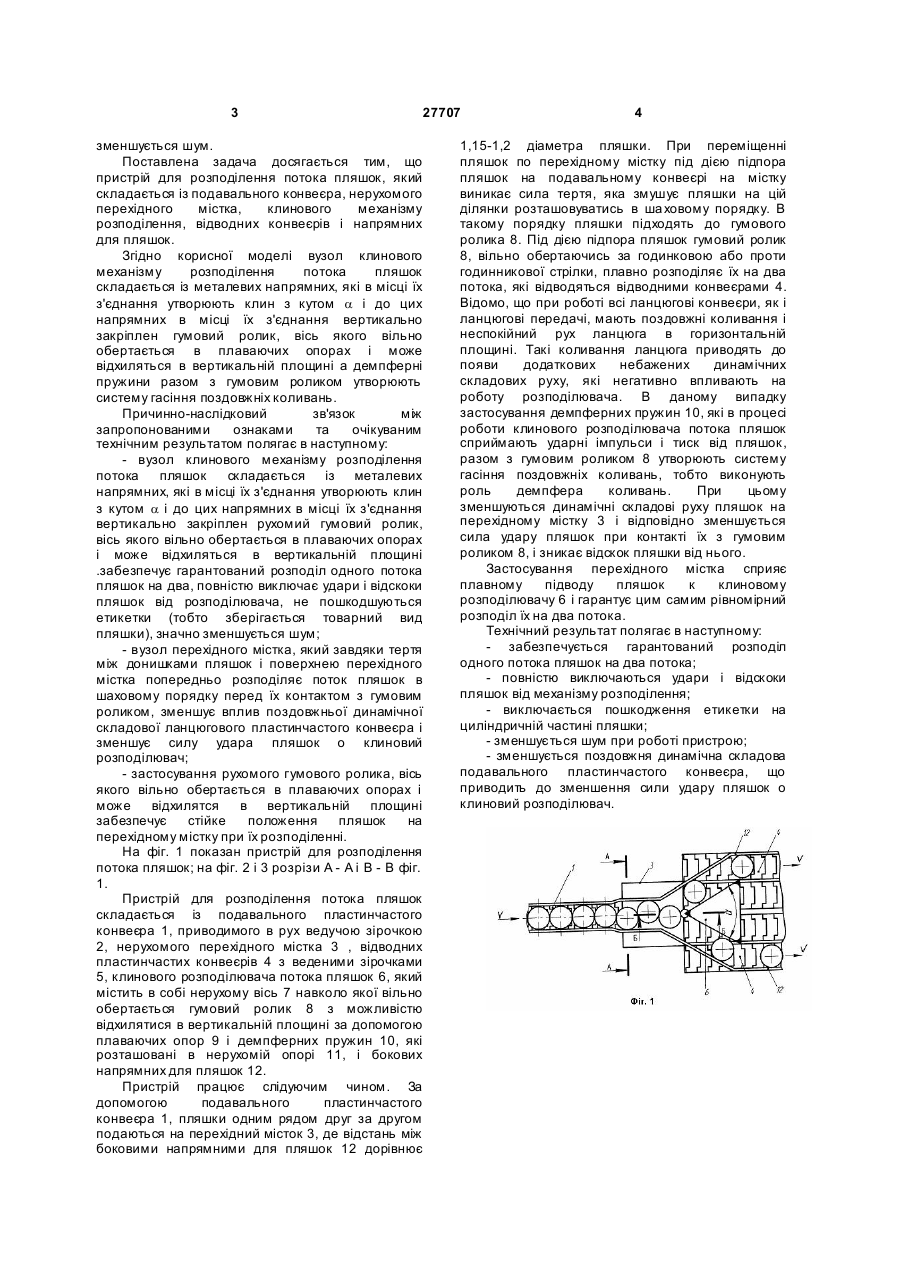

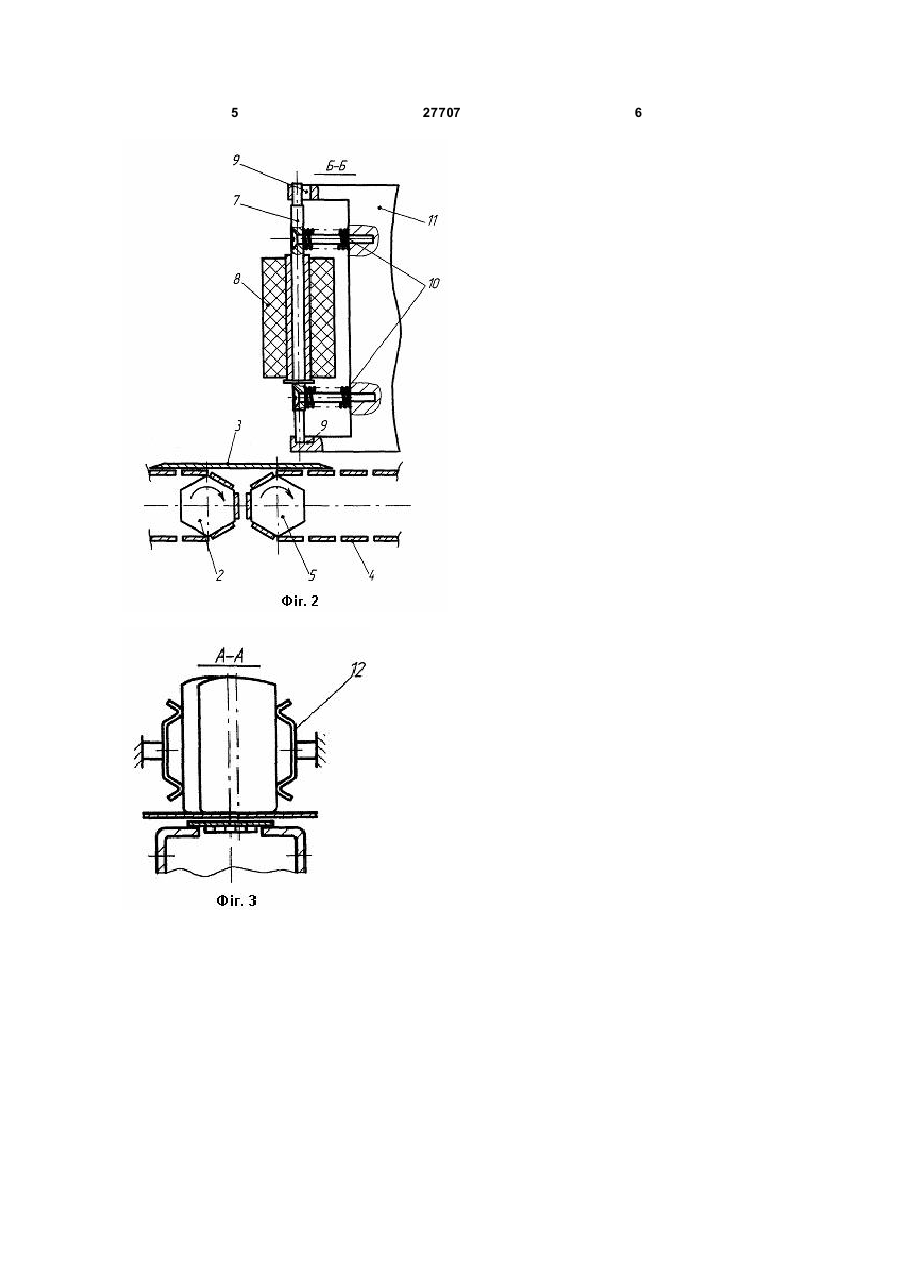

Пристрій для розподілення потоку пляшок, що складається із подавального пластинчастого конвеєра, нерухомого перехідного містка, 3 27707 зменшується шум. Поставлена задача досягається тим, що пристрій для розподілення потока пляшок, який складається із подавального конвеєра, нерухомого перехідного містка, клинового механізму розподілення, відводних конвеєрів і напрямних для пляшок. Згідно корисної моделі вузол клинового механізму розподілення потока пляшок складається із металевих напрямних, які в місці їх з'єднання утворюють клин з кутом a і до цих напрямних в місці їх з'єднання вертикально закріплен гумовий ролик, вісь якого вільно обертається в плаваючих опорах і може відхиляться в вертикальній площині а демпферні пружини разом з гумовим роликом утворюють систему гасіння поздовжніх коливань. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - вузол клинового механізму розподілення потока пляшок складається із металевих напрямних, які в місці їх з'єднання утворюють клин з кутом a і до цих напрямних в місці їх з'єднання вертикально закріплен рухомий гумовий ролик, вісь якого вільно обертається в плаваючих опорах і може відхиляться в вертикальній площині .забезпечує гарантований розподіл одного потока пляшок на два, повністю виключає удари і відскоки пляшок від розподілювача, не пошкодшуються етикетки (тобто зберігається товарний вид пляшки), значно зменшується шум; - вузол перехідного містка, який завдяки тертя між донишками пляшок і поверхнею перехідного містка попередньо розподіляє поток пляшок в шаховому порядку перед їх контактом з гумовим роликом, зменшує вплив поздовжньої динамічної складової ланцюгового пластинчастого конвеєра і зменшує силу удара пляшок о клиновий розподілювач; - застосування рухомого гумового ролика, вісь якого вільно обертається в плаваючих опорах і може відхилятся в вертикальній площині забезпечує стійке положення пляшок на перехідному містку при їх розподіленні. На фіг. 1 показан пристрій для розподілення потока пляшок; на фіг. 2 і 3 розрізи А - А і В - В фіг. 1. Пристрій для розподілення потока пляшок складається із подавального пластинчастого конвеєра 1, приводимого в рух ведучою зірочкою 2, нерухомого перехідного містка 3 , відводних пластинчастих конвеєрів 4 з веденими зірочками 5, клинового розподілювача потока пляшок 6, який містить в собі нерухому вісь 7 навколо якої вільно обертається гумовий ролик 8 з можливістю відхилятися в вертикальній площині за допомогою плаваючих опор 9 і демпферних пружин 10, які розташовані в нерухомій опорі 11, і бокових напрямних для пляшок 12. Пристрій працює слідуючим чином. За допомогою подавального пластинчастого конвеєра 1, пляшки одним рядом друг за другом подаються на перехідний місток 3, де відстань між боковими напрямними для пляшок 12 дорівнює 4 1,15-1,2 діаметра пляшки. При переміщенні пляшок по перехідному містку під дією підпора пляшок на подавальному конвеєрі на містку виникає сила тертя, яка змушує пляшки на цій ділянки розташовуватись в ша ховому порядку. В такому порядку пляшки підходять до гумового ролика 8. Під дією підпора пляшок гумовий ролик 8, вільно обертаючись за годинковою або проти годинникової стрілки, плавно розподіляє їх на два потока, які відводяться відводними конвеєрами 4. Відомо, що при роботі всі ланцюгові конвеєри, як і ланцюгові передачі, мають поздовжні коливання і неспокійний рух ланцюга в горизонтальній площині. Такі коливання ланцюга приводять до появи додаткових небажених динамічних складових руху, які негативно впливають на роботу розподілювача. В даному випадку застосування демпферних пружин 10, які в процесі роботи клинового розподілювача потока пляшок сприймають ударні імпульси і тиск від пляшок, разом з гумовим роликом 8 утворюють систему гасіння поздовжніх коливань, тобто виконують роль демпфера коливань. При цьому зменшуються динамічні складові руху пляшок на перехідному містку 3 і відповідно зменшується сила удару пляшок при контакті їх з гумовим роликом 8, і зникає відскок пляшки від нього. Застосування перехідного містка сприяє плавному підводу пляшок к клиновому розподілювачу 6 і гарантує цим самим рівномірний розподіл їх на два потока. Технічний результат полягає в наступному: - забезпечується гарантований розподіл одного потока пляшок на два потока; - повністю виключаються удари і відскоки пляшок від механізму розподілення; - виключається пошкодження етикетки на циліндричній частині пляшки; - зменшується шум при роботі пристрою; - зменшується поздовжня динамічна складова подавального пластинчастого конвеєра, що приводить до зменшення сили удару пляшок о клиновий розподілювач. 5 27707 6
